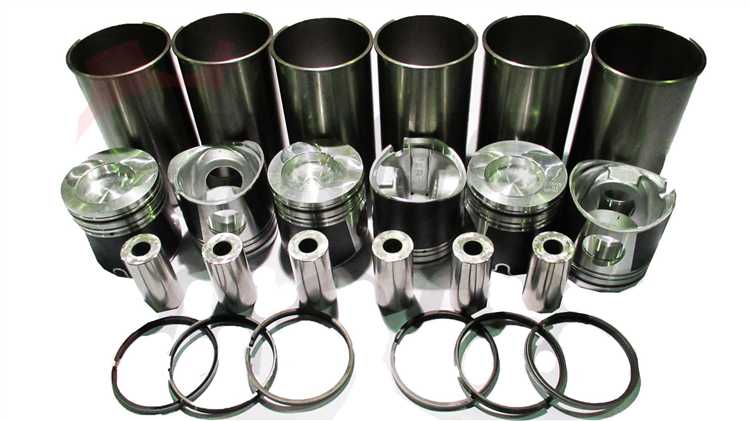

Цилиндро-поршневая группа (ЦПГ) – это ключевой узел двигателя внутреннего сгорания мотоцикла. В её состав входят цилиндр, поршень, поршневые кольца, палец и стопорные кольца. ЦПГ отвечает за преобразование энергии сгорания топливовоздушной смеси в механическое движение, передающееся через шатун и коленчатый вал. Нагрузка на эти детали особенно высока, поэтому они изготавливаются из сплавов, способных выдерживать как термическое, так и механическое воздействие.
Цилиндр изготавливается из чугуна или алюминия с чугунной гильзой. Поверхность его зеркала подвергается хонингованию – микрошероховатой обработке, улучшающей удержание масляной плёнки. Поршень чаще всего алюминиевый, лёгкий, но прочный. Он работает в паре с кольцами, которые обеспечивают герметичность камеры сгорания и отвод тепла на стенки цилиндра. Износ поршневых колец и цилиндра – одна из главных причин падения компрессии и потери мощности двигателя.
Правильная работа ЦПГ невозможна без точной геометрии. Зазоры между поршнем и цилиндром подбираются с учётом теплового расширения. Нарушение допусков приводит к задиру, перегреву и разрушению узла. Поэтому при замене ЦПГ рекомендуется использовать компоненты одного производителя и обязательно проводить притирку новых колец. Не допускается повторная установка старых стопорных колец: они деформируются и теряют надёжность фиксации поршневого пальца.
Понимание принципов работы ЦПГ помогает не только в обслуживании, но и в диагностике. Увеличение расхода масла, сизый дым из выхлопа, снижение компрессии – признаки износа или неправильной сборки. Замена ЦПГ требует соблюдения инструкций по моментам затяжки и чередованию болтов. Ошибки на этом этапе часто приводят к перекосу цилиндра и неравномерному износу. Наличие микротрещин или каверн в гильзе также делает повторную установку бессмысленной – необходима полная замена узла.
Из чего состоит цилиндро-поршневая группа мотоцикла
Цилиндро-поршневая группа (ЦПГ) объединяет компоненты, обеспечивающие преобразование энергии сгорания топлива в механическую работу. Ее конструкция рассчитана на высокие термические и механические нагрузки, поэтому каждый элемент выполняет строго определенную функцию.
- Цилиндр – корпус, в котором перемещается поршень. Обычно изготавливается из алюминиевого сплава с чугунной или никелевой гильзой. Материал подбирается с учетом теплопроводности и стойкости к износу. В современных моделях применяются никосиловые покрытия.
- Поршень – подвижная деталь, воспринимающая давление от сгорания топливовоздушной смеси. Выполняется из алюминиевого сплава с термической обработкой. Конструкция поршня включает юбку, днище и канавки под кольца.
- Поршневые кольца – уплотняющие элементы, расположенные в канавках поршня. Разделяются на компрессионные (удерживают давление в камере сгорания) и маслосъемные (удаляют масло со стенок цилиндра). Их изготавливают из закаленной стали с антикоррозийным покрытием.
- Поршневой палец – соединяет поршень с шатуном. Обычно полый, цилиндрический, изготавливается из легированной стали. Он вращается внутри втулки шатуна или в поршне, в зависимости от конструкции.
- Шатун – передает усилие от поршня на коленвал. Делается из кованой стали, имеет отверстия для подачи масла и втулки на обоих концах. Верхняя головка соединяется с поршнем, нижняя – с кривошипом.
- Гильза цилиндра (если предусмотрена) – вставка внутри цилиндра, которая может быть сменной. Чаще всего изготовлена из чугуна, но в высокопроизводительных двигателях может применяться композитный материал.
Каждый элемент ЦПГ должен соответствовать не только размерам, но и классу термической совместимости. Неправильный подбор поршня или колец по тепловому зазору приведет к перегреву, задиру или потере компрессии. При ремонте необходимо соблюдать допуски, использовать динамометрический инструмент при сборке и проверять герметичность после установки.
Какую роль играет ЦПГ в работе двигателя
Состояние поверхности цилиндра напрямую влияет на компрессию. При износе зеркала цилиндра падает давление в камере сгорания, что приводит к снижению мощности, увеличению расхода топлива и запуску на холодную с затруднением. Изношенные поршневые кольца пропускают газы в картер, вызывая перегрев и повышенный расход масла.
Диаметр и ход поршня, заложенные в конструкцию ЦПГ, определяют рабочий объём двигателя и, как следствие, крутящий момент и мощность. Например, короткоходные двигатели с большим диаметром цилиндра имеют высокие обороты и хорошо подходят для спортивной езды, а длинноходные – обеспечивают тягу на низких оборотах и экономичность.
Качество теплопередачи от поршня и цилиндра к системе охлаждения влияет на устойчивость двигателя к перегреву. При перегреве нарушается зазор между поршнем и цилиндром, возрастает риск заклинивания. Поэтому алюминиевые цилиндры с гильзой или никосиловым покрытием используются для лучшего отвода тепла.
ЦПГ также участвует в смазке: масло, попадающее в зону контакта поршня и цилиндра, снижает трение и износ. Нарушение маслосъёма, например при залегании колец, приводит к угару масла и образованию нагара на клапанах и свече зажигания.
Таким образом, исправная ЦПГ – это основа стабильной компрессии, правильного сгорания и долговечности двигателя. При снижении тяги, повышенном расходе масла или потере компрессии рекомендуется провести диагностику ЦПГ, включая замер давления и эндоскопию цилиндров.
Принцип работы ЦПГ в четырёхтактных и двухтактных двигателях
В четырёхтактном двигателе цилиндро-поршневая группа (ЦПГ) выполняет полный рабочий цикл за четыре хода поршня. Первый такт – впуск: поршень движется вниз, создавая разрежение, при этом впускной клапан открыт, и топливно-воздушная смесь поступает в цилиндр. Второй такт – сжатие: оба клапана закрыты, поршень поднимается вверх, сжимая смесь. Третий такт – рабочий ход: свеча зажигания воспламеняет смесь, образуются газы, толкающие поршень вниз. Четвёртый такт – выпуск: поршень снова поднимается, открывается выпускной клапан, и отработанные газы удаляются.
ЦПГ четырёхтактного двигателя должна обеспечивать герметичность на этапах сжатия и рабочего хода. Износ поршневых колец, цилиндра или клапанов приводит к падению компрессии и снижению мощности. Для устойчивой работы необходим точный тепловой зазор между поршнем и цилиндром, а также исправная система смазки, так как смазывание осуществляется отдельным масляным контуром.
В двухтактном двигателе ЦПГ выполняет рабочий цикл за два хода поршня. При движении поршня вверх смесь сжимается в камере сгорания, одновременно в кривошипной камере создаётся разрежение для всасывания новой порции топлива. При достижении верхней мёртвой точки происходит воспламенение, газы толкают поршень вниз. В нижней точке поршень открывает продувочные окна: отработанные газы вытесняются, а свежая смесь поступает в цилиндр через перепускные каналы.
В отличие от четырёхтактных двигателей, здесь нет клапанов – открытие и закрытие каналов осуществляется за счёт движения поршня. Смазка осуществляется путём добавления масла в бензин. Конструкция ЦПГ двухтактного двигателя требует точной настройки фаз газораспределения, так как несвоевременное открытие окон приводит к потерям смеси и снижению КПД.
Для обоих типов двигателей критически важно состояние зеркала цилиндра, отсутствие задиров, равномерный износ, а также соблюдение допусков при замене поршневой группы. Нарушение геометрии ведёт к потере компрессии и нестабильной работе мотора.

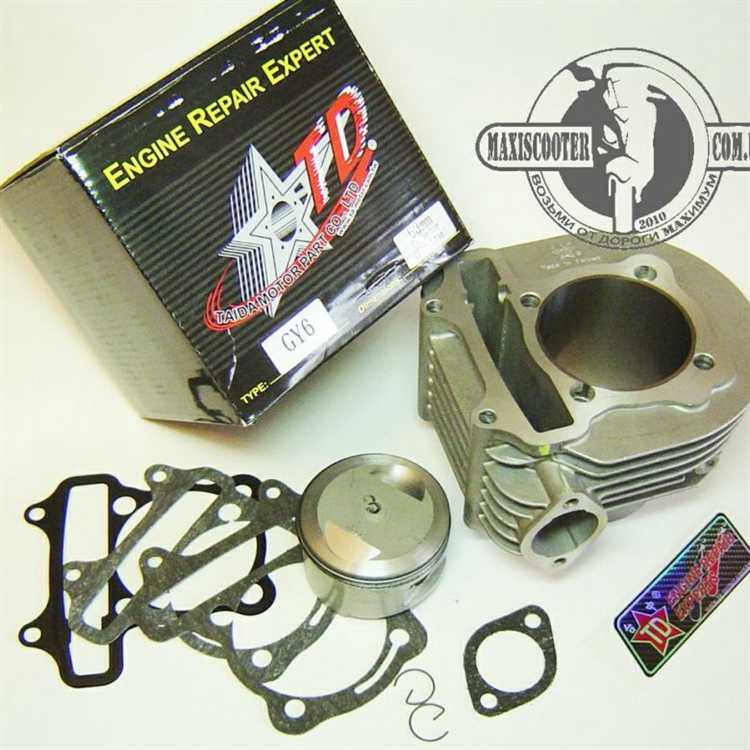

Материалы, из которых изготавливаются элементы ЦПГ
Цилиндр обычно изготавливается из чугуна или алюминиевого сплава. Чугун обеспечивает высокий ресурс и устойчивость к износу, но имеет значительный вес. Алюминиевые цилиндры легче и обладают лучшей теплопроводностью, однако требуют хонингованной чугунной или никелевосиликоновой гильзы для обеспечения износостойкости. В мотоспорте чаще применяются цилиндры с покрытием Nikasil (никель-кремниевый сплав), которое обеспечивает минимальное трение и хорошее охлаждение.
Поршень в большинстве случаев изготавливается из алюминиевых сплавов с высоким содержанием кремния. Такой материал сочетает легкость с термостойкостью и устойчивостью к деформациям при высоких температурах. На поверхность поршня может наноситься графитовое или молибденовое покрытие для снижения трения и уменьшения износа при холодном запуске.
Поршневые кольца производятся из высокопрочного чугуна или стали с термической обработкой. Наружная поверхность компрессионных колец часто хромируется или покрывается нитридом для повышения износостойкости. Маслосъемные кольца могут иметь комбинацию стальных и пружинных элементов, обеспечивающих стабильную работу в условиях высоких оборотов и температур.
Палец поршня изготавливается из легированной стали с обязательной закалкой. Поверхность пальца шлифуется с высокой точностью и может иметь покрытие из нитрида титана или других твердых соединений для увеличения ресурса в условиях переменных нагрузок.
Шатун выполняется из кованой стали или титановых сплавов. Кованая сталь применяется в большинстве дорожных мотоциклов, тогда как титан используется в спортивных двигателях, где критична минимизация массы при сохранении прочности. В точках контакта с подшипниками или втулками применяется нитроцементация или фосфатирование.
Гильза цилиндра (если используется) может быть чугунной, хромированной или иметь покрытие из Nikasil. В ремонтных комплектах чаще встречаются чугунные гильзы, так как они легче поддаются обработке при расточке.
Как износ ЦПГ влияет на мощность и расход топлива
Износ цилиндро-поршневой группы напрямую отражается на рабочих характеристиках двигателя. Снижение компрессии, ухудшение герметичности и увеличение зазоров между сопрягаемыми деталями ведут к ухудшению сгорания смеси и падению КПД.
- Снижение компрессии. При износе колец и стенок цилиндра уменьшается плотность прилегания, что приводит к утечкам газов в картер. Это снижает давление в камере сгорания и, как следствие, мощность двигателя.
- Повышенный расход топлива. При неполном сгорании увеличивается количество несгоревшей смеси, требующей дополнительной подачи топлива для поддержания работы двигателя. Это проявляется в росте расхода – особенно на высоких оборотах и под нагрузкой.
- Утечка масла через изношенные маслосъёмные кольца. Сгорающее масло увеличивает нагарообразование на поршне и в камере сгорания, что нарушает тепловой режим и приводит к детонации.
- Нестабильная работа на холостом ходу. Из-за неравномерной компрессии по цилиндрам двигатель может работать с перебоями, что дополнительно увеличивает расход топлива и снижает отзывчивость на газ.
Контроль компрессии – основной способ оценки износа. Падение ниже 9–10 кг/см² указывает на необходимость ремонта. Для продления ресурса ЦПГ важно соблюдать интервалы замены масла, использовать качественные фильтры и не перегревать двигатель.
При появлении признаков падения мощности и увеличенного расхода топлива стоит провести диагностику ЦПГ: измерить компрессию, проверить зазоры и оценить состояние поршневых колец и гильз. Запуск двигателя в таком состоянии ведёт к прогрессирующему износу и более дорогостоящему ремонту.
Когда требуется замена или ремонт ЦПГ
Ремонт или замена цилиндро-поршневой группы (ЦПГ) необходимы при снижении компрессии ниже 8 кг/см², что указывает на износ поршневых колец или цилиндров. Измерение компрессии рекомендуется проводить каждые 10–15 тыс. км пробега.
Появление металлической стружки в масле или масляном фильтре говорит о критическом износе деталей ЦПГ и требует немедленного вмешательства. Также поводом для ремонта становится повышенный расход масла более 0,5 л на 1000 км.
Визуальные признаки – задиры и глубокие царапины на стенках цилиндров, а также деформация поршня, выявляемые при разборке, свидетельствуют о необходимости замены комплектующих. Допустимый износ диаметра цилиндра составляет не более 0,05 мм от заводских размеров.
При падении мощности двигателя, неровной работе на холостом ходу и затрудненном запуске следует проверить состояние ЦПГ. Часто причина – износ или повреждение поршневых колец и цилиндров, что ухудшает герметичность камеры сгорания.
Своевременная диагностика и ремонт ЦПГ увеличивают ресурс двигателя и предотвращают капитальный ремонт. При замене рекомендуется использовать комплект новых поршней, колец и цилиндров, соответствующих техническим параметрам мотоцикла.
Как выбрать подходящую ЦПГ при замене
При замене цилиндро-поршневой группы (ЦПГ) важно учитывать точное соответствие комплектующих техническим параметрам двигателя. В первую очередь следует определить диаметр цилиндра и поршня, учитывая заводские допуски и степень износа. Небольшое увеличение диаметра (оверсайз) возможно при расточке цилиндра, но требует подбора поршня с соответствующим размером.
Материал поршня влияет на тепловое расширение и прочность. Чаще всего используются алюминиевые сплавы с анодированным покрытием для повышения износостойкости. При выборе комплекта важно удостовериться в наличии качественных колец с правильным профилем и шириной, обеспечивающих герметичность камеры сгорания.
Поршневой палец и его подшипники должны соответствовать нагрузкам двигателя. В мотоциклах с высокими оборотами предпочтительны облегчённые поршни с усиленной конструкцией. Для двухтактных моторов важен правильный профиль поршня, влияющий на распределение газов.
Проверяйте комплектацию ЦПГ: поршень, цилиндр, поршневые кольца, палец и стопорные кольца должны быть совместимы между собой и с двигателем. При покупке ориентируйтесь на оригинальные или проверенные аналоги с точными заводскими параметрами, избегая универсальных решений.
Учитывайте специфику эксплуатации: для агрессивной езды или соревнований выбирайте усиленные комплекты с улучшенным термостойким покрытием и увеличенным ресурсом. Для стандартных условий достаточно заводских компонентов с гарантиями производителя.
Важен также порядок установки и сборки ЦПГ: соблюдение рекомендуемых зазоров поршневых колец и посадок поршневого пальца обеспечит стабильную работу без повышенного износа и потерь мощности.
На что обращать внимание при установке новой ЦПГ
Перед монтажом новой цилиндро-поршневой группы измерьте внутренний диаметр цилиндра микрометром или нутромером, чтобы проверить соответствие допускам производителя. Несоответствие приведёт к быстрому износу и потере компрессии.
Обратите внимание на посадку поршневых колец: правильный зазор в кольцевом канале должен соответствовать технической документации. Недостаточный или чрезмерный зазор вызовет масложор или потерю компрессии.
Перед установкой поршня проверьте ориентацию меток на головке поршня относительно направления вращения двигателя. Ошибочная установка снижает ресурс деталей и повышает риск клина.
Обязательно смажьте все трущиеся поверхности моторным маслом высокого качества, включая поршневые пальцы и цилиндр, чтобы обеспечить мгновенную смазку при запуске.
При сборке ЦПГ используйте динамометрический ключ для точной затяжки болтов головки цилиндра и других крепёжных элементов, соблюдая рекомендованный момент, чтобы избежать деформаций и нарушения герметичности.
Проверьте состояние и правильность установки прокладок и уплотнений – даже небольшие повреждения приведут к утечкам компрессии и масла.
После установки новой ЦПГ проведите обкатку двигателя на пониженных оборотах в течение минимум 300 км, не допуская длительной нагрузки и резких ускорений, чтобы элементы приработались без преждевременного износа.
Вопрос-ответ:
Что входит в состав цилиндро-поршневой группы мотоцикла и какую функцию выполняют её основные элементы?
Цилиндро-поршневая группа (ЦПГ) состоит из цилиндра, поршня, поршневых колец и поршневого пальца. Цилиндр служит камерой сгорания, в которой происходит преобразование энергии топлива в механическую работу. Поршень движется внутри цилиндра, сжимая топливовоздушную смесь и передавая давление газов на шатун через поршневой палец. Поршневые кольца обеспечивают герметичность между поршнем и стенками цилиндра, уменьшая утечки газов и снижая расход масла. Все эти элементы работают в тесной взаимосвязи, обеспечивая работу двигателя.
Как износ ЦПГ влияет на работу двигателя и почему важно вовремя менять изношенные детали?
Износ цилиндра, поршня или колец приводит к снижению компрессии в камере сгорания. Это выражается в уменьшении мощности мотора, увеличении расхода топлива и повышенном выбросе отработанных газов. При сильном износе ухудшается герметичность, что может привести к попаданию масла в камеру сгорания и образованию нагара. Если не заменить изношенные детали вовремя, возможны серьезные повреждения двигателя и его выход из строя. Регулярный осмотр и своевременная замена ЦПГ помогают поддерживать стабильную работу мотоцикла.
Как правильно подобрать новую цилиндро-поршневую группу для замены на мотоцикле?
Выбор ЦПГ должен учитывать марку и модель мотоцикла, а также технические параметры двигателя — диаметр цилиндра, ход поршня и тип поршневых колец. Новая группа должна соответствовать заводским допускам и размерам. Рекомендуется использовать комплектующие от проверенных производителей или оригинальные запчасти. Важно проверить качество поверхности цилиндра и поршня, а также отсутствие дефектов. При сомнениях стоит проконсультироваться со специалистами или обратиться к технической документации конкретного двигателя.
Почему при установке новой ЦПГ нужно соблюдать точность в сборке и регулировках?
Сборка цилиндро-поршневой группы требует точного соблюдения размеров и зазоров. Если поршень слишком свободен или, наоборот, зажат в цилиндре, это приведёт к быстрому износу и возможной заклинивании. Неправильный зазор между поршневыми кольцами и стенками цилиндра ухудшит герметичность, снизит мощность и увеличит расход масла. Правильная установка помогает сохранить ресурс двигателя и обеспечить его стабильную работу. Поэтому сборку лучше доверить опытному мастеру с использованием специальных инструментов и измерительных приборов.
В чем разница работы ЦПГ в двухтактном и четырёхтактном двигателе мотоцикла?
В двухтактном двигателе процесс сгорания и выпуск отработанных газов происходит за два такта поршня — подъём и опускание, что обеспечивает более частое сгорание топлива. ЦПГ в таких двигателях обычно проще устроена, но требует точной регулировки и более частого обслуживания из-за интенсивной работы. В четырёхтактном двигателе цикл занимает четыре хода поршня: впуск, сжатие, рабочий ход и выпуск. Это обеспечивает более плавную работу и лучшее сгорание топлива, но конструкция ЦПГ сложнее, с дополнительными клапанами и механизмами. Отличия в работе отражаются на требованиях к прочности и износу элементов ЦПГ.
Что входит в состав цилиндро-поршневой группы (ЦПГ) мотоцикла и какую функцию выполняет каждый элемент?
ЦПГ состоит из цилиндра, поршня, поршневых колец, пальца и иногда гильзы цилиндра. Цилиндр служит направляющей для движения поршня, который перемещается внутри него. Поршневые кольца обеспечивают герметичность камеры сгорания, препятствуя попаданию газов в картер и маслу — в камеру сгорания. Палец соединяет поршень с шатуном, передавая усилие. Все элементы работают совместно, преобразуя энергию сгорания топлива в механическое движение.
Как износ цилиндро-поршневой группы отражается на работе двигателя мотоцикла?
Со временем поверхность цилиндра и поршня подвергается износу, что приводит к снижению плотности уплотнения поршневых колец. В результате компрессия падает, мотор теряет мощность, увеличивается расход топлива и масла. Появляется дым из выхлопной трубы, могут возникать посторонние звуки. Износ ЦПГ негативно сказывается на динамике и надежности двигателя, поэтому при таких симптомах рекомендуется диагностика и замена изношенных деталей.
