Пайка медных проводов в распределительной коробке обеспечивает надёжное электрическое соединение с минимальным сопротивлением и устойчивостью к окислению. Качественное выполнение пайки снижает риск перегрева и аварийных ситуаций, что критично для безопасности электропроводки.
Для эффективной пайки важно правильно подготовить поверхность проводов: удалить изоляцию на длину около 20 мм, тщательно очистить медь от оксидов и загрязнений с помощью мелкозернистой шкурки или химического флюса. Использование припоя с содержанием не менее 60% олова и соответствующего флюса гарантирует хорошее смачивание и прочное соединение.
Температура паяльника должна быть в диапазоне 300–350 °C, что позволяет быстро расплавить припой без перегрева проводников. Продолжительность нагрева не должна превышать 3–4 секунды, чтобы избежать деградации меди и изоляции. После пайки соединение следует проверить на механическую прочность и отсутствие холодных пайок, которые могут привести к ухудшению контакта и появлению искр.
Выбор подходящего припоя и флюса для медных проводов
Для качественной пайки медных проводов важен правильный выбор припоя и флюса, напрямую влияющих на прочность и проводимость соединения.
Оптимальный припой для медных проводов – оловянно-свинцовый с составом 60% олова и 40% свинца (ПОС-40). Он обеспечивает низкую температуру плавления (около 185 °C) и хорошую адгезию к меди. Для экологически безопасных решений рекомендуются бессвинцовые припои на основе олова с добавками серебра (Sn96,5Ag3Cu0,5), хотя их температура плавления выше – около 217 °C.
При выборе припоя обращайте внимание на диаметр проволоки: для скруток 1,5–2,5 мм² подойдет припой диаметром 1–1,5 мм, что обеспечивает равномерное нанесение и быстрое расплавление без перегрева проводов.
Флюс необходим для удаления окислов и улучшения смачивания меди при пайке. Для медных проводов предпочтительны флюсы на основе канифоли (колофония) или активированные канифольные флюсы (RMA). Они не агрессивны к изоляции и обеспечивают стабильное соединение.
Избегайте кислотных флюсов в распределительных коробках, так как они разрушают изоляцию и вызывают коррозию. Для наружных условий и влажных помещений выбирайте флюсы с повышенной влагостойкостью или дополнительно защищайте место пайки лаком.
- Припой ПОС-40 для стандартных внутренних работ.
- Бессвинцовые припои Sn96,5Ag3Cu0,5 для экологически ответственных проектов.
- Флюс на основе канифоли или активированная канифоль (RMA) для надежного удаления окислов.
- Исключить кислотные и агрессивные флюсы.
- Диаметр припоя подбирайте в соответствии с толщиной провода (1–1,5 мм для 1,5–2,5 мм²).

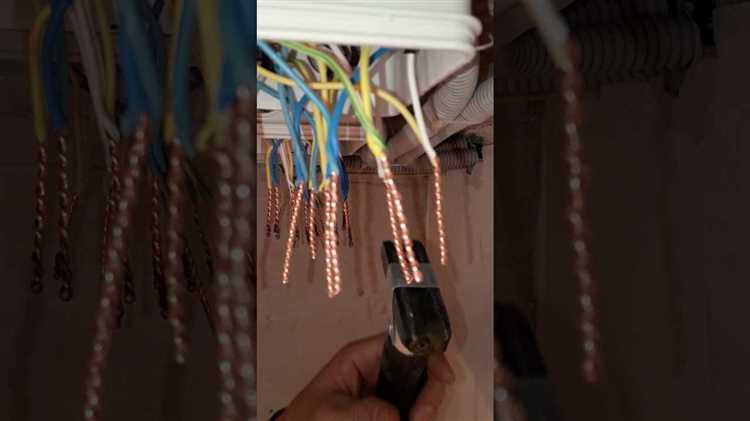

Подготовка концов проводов к пайке: очистка и зачистка
Перед пайкой скрутки медных проводов необходимо тщательно подготовить концы, чтобы обеспечить качественное соединение и надёжность контакта. Сначала следует удалить изоляцию с помощью специального инструмента – стриппера или ножа, освобождая не менее 20 мм провода для пайки.
Зачистка меди должна быть выполнена аккуратно, чтобы не повредить проводники. После снятия изоляции поверхность жилы нужно очистить от окислов и загрязнений. Для этого используется мелкая наждачная бумага с зернистостью 400-600 или специальная металлическая щётка.
Удаление окислов обязательно, так как окисленная поверхность ухудшает смачиваемость припоя и снижает качество пайки. Очищенную медь можно дополнительно обезжирить спиртом или ацетоном, чтобы устранить остатки жира и пыли.
Зачищенные и очищенные жилы должны иметь блестящую поверхность без потемнений и коррозии. При наличии тонких жил рекомендуется скрутить их плотно для предотвращения распада и улучшения механической прочности.
Техника скрутки проводов перед пайкой для надежного контакта
Для обеспечения устойчивого электрического соединения скрутка медных проводов должна выполняться с учетом диаметра жил и количества жил. Оптимально использовать скрутку «внахлест» с захватом каждой жилы не менее чем на 15–20 мм. Это предотвращает появление зазоров и снижает контактное сопротивление.
Жилы необходимо предварительно очистить от изоляции и оксидов с помощью металлической щетки или мелкой наждачной бумаги. После зачистки жилы должны быть блестящими, без следов коррозии и загрязнений.
Для скрутки применяют пассатижи или специализированные стрипперы с функцией скручивания. Рекомендуется скручивать провода с помощью инструмента, обеспечивающего равномерное и плотное обхватывание жил, без повреждения медных нитей.
Число оборотов должно составлять 5–7 витков на длине 20 мм. Избегайте чрезмерного усилия, чтобы не нарушить структуру проводника и не вызвать микротрещины. При скрутке многожильных проводов жилы должны быть равномерно распределены по окружности, без выступающих концов.
Скрутка должна быть ровной, без перекручиваний и «узлов». После выполнения скрутки поверхность нужно проверить на отсутствие острых концов и неровностей, которые могут повредить изоляцию или ухудшить пайку.
Настройка и использование паяльника для работы с медью
Для пайки медных проводов оптимально использовать паяльник с мощностью от 40 до 60 Вт. Это обеспечивает достаточный нагрев для быстрого расплавления припоя и качественного соединения без перегрева провода. Температура жала должна быть в диапазоне 320–350 °C. Ниже этого диапазона припой плохо растекается, выше – увеличивается риск окисления и повреждения изоляции.
Жало паяльника рекомендуется выбирать с гладкой поверхностью и средней толщины (например, тип «ласточкин хвост» или конус с плоским срезом). Такое жало обеспечивает равномерный контакт с проводом и улучшает теплоотвод.
Перед началом работы жало необходимо очистить и обезжирить. Используйте влажную губку или латунную стружку для удаления старого припоя и оксидной пленки. Затем нанесите слой флюса, предназначенного для меди, – это улучшит смачивание припоя и уменьшит риск окисления во время пайки.
Паяльник включайте заранее, давая ему прогреться минимум 3–5 минут для стабильной температуры. Во время пайки удерживайте паяльник так, чтобы жало плотно прилегало к скрутке, обеспечивая равномерный нагрев всей площади соединения.
После нагрева подведите припой к месту соединения, а не к жалу – это гарантирует правильное распределение припоя по меди. Не перегревайте провод: время воздействия жала на скрутку не должно превышать 3–5 секунд, чтобы не повредить изоляцию и не вызвать выгорание меди.
После завершения пайки сразу протрите жало и нанесите на него слой припоя (консервирующая залужка), что продлит срок службы жала и сохранит его чистоту для следующего использования.
Пошаговый процесс пайки скрутки без перегрева проводов
Шаг 1. Подготовьте скрутку: зачистите концы медных проводов на длину 15–20 мм, удаляя изоляцию аккуратно, чтобы не повредить жилы. Скрутите провода плотно и равномерно по длине контакта.
Шаг 2. Обезжирьте поверхность скрутки с помощью спирта или ацетона, чтобы улучшить адгезию припоя и флюса.
Шаг 3. Нанесите флюс точечно на всю длину скрутки. Используйте флюс на основе канифоли или активированный флюс, предназначенный для медных проводов, избегая кислотных составов.
Шаг 4. Разогрейте паяльник до температуры 320–350 °C. Более высокая температура не рекомендуется, так как провода перегреются и утратят механическую прочность.
Шаг 5. Приложите жало паяльника к скрутке с одного конца, подержите 2–3 секунды для равномерного прогрева. Не задерживайте дольше, чтобы не расплавить изоляцию рядом.
Шаг 6. Подведите припой к месту контакта с противоположной стороны от жала паяльника. Припой должен расплавиться и равномерно обтекать скрутку, проникая между жилами.
Шаг 7. Уберите припой, затем паяльник, не допуская перетекания или образования излишков. Полное время нагрева скрутки не должно превышать 5 секунд.
Шаг 8. Проверьте качество пайки: припой должен покрывать все жилы без трещин, блестеть и быть гладким. Место пайки должно оставаться гибким, без признаков перегрева или потемнения.
Шаг 9. После остывания нанесите изоляционную ленту или термоусадочную трубку для защиты соединения и предотвращения коррозии.
Как проверить качество пайного соединения в распределительной коробке
Первичный метод проверки – визуальный осмотр. Пайка должна иметь ровную, гладкую поверхность без трещин, пузырьков и наплывов. Цвет соединения – равномерный серебристо-золотистый, без темных пятен, указывающих на перегрев или окисление.
Для оценки механической прочности аккуратно проведите легкое натяжение провода. Соединение не должно разрушаться или расшатываться. Любое хрустение или люфт свидетельствует о недостаточной пропайке.
Электрическое качество проверяется измерением сопротивления на месте пайки. Используйте микроомметр или качественный мультиметр с функцией измерения низких сопротивлений. Значение должно быть максимально близко к нулю, не превышая нескольких миллиом.
Дополнительно рекомендуется проверить контакт методом тепловизионной съемки во включённом состоянии. Пайка с повышенным сопротивлением нагревается сильнее, что указывает на дефекты.
Если доступна, применяйте тест на виброустойчивость: аккуратно потрясите коробку при включённом состоянии, следя за изменением показаний мультиметра. Пульсации или скачки тока укажут на ненадежный контакт.
Изоляция и защита паяного соединения от коррозии и механических повреждений
После пайки скрутки медных проводов необходимо обеспечить надежную изоляцию и защиту соединения от внешних воздействий, чтобы предотвратить коррозию и повреждения.
Основные этапы защиты паяного соединения:
-
Обработка флюсом и очистка
Удалите остатки флюса, так как кислоты в составе могут ускорить коррозию. Используйте изопропиловый спирт или специализированные очистители для электроники.
-
Нанесение защитного покрытия
Для защиты от окисления применяйте антикоррозионные лаки или гели на основе силикона или полиуретана. Обработка должна покрывать всю паяную зону и небольшую часть провода по обе стороны соединения.
-
Изоляция
- Используйте термоусадочные трубки с клеевым внутренним слоем. Они обеспечивают плотное сцепление с проводом и защиту от влаги.
- При отсутствии термоусадки применяйте электротехническую изоляционную ленту высокого качества с классом не ниже ПВХ-изоленты с температурой эксплуатации до 105°C.
- Для дополнительной защиты можно использовать изоленту на основе бутилкаучука или самовулканизирующую ленту, которая обеспечивает влагонепроницаемость.
-
Механическая защита
Распределительную коробку следует установить так, чтобы исключить воздействие вибраций и механических ударов. Если возможно, дополнительно закрепите провод на входе в коробку пластиковыми зажимами или кабельными стяжками.
Правильное сочетание этих методов гарантирует долговечность паяного соединения и снижает риск отказа электропроводки из-за коррозии или повреждений.
Ошибки при пайке скруток и способы их устранения
Частая ошибка – недостаточный нагрев проводов перед подачей припоя. Из-за этого припой не проникает в жилы, образуя холодный контакт с высоким сопротивлением. Для устранения необходимо прогреть место соединения паяльником мощностью не менее 40 Вт до температуры плавления припоя.
Нарушение очистки жил приводит к плохой адгезии припоя. Остатки окислов, лака или грязи снижают качество пайки. Рекомендуется тщательно очистить провода наждачной бумагой или специальной щеткой перед пайкой, а затем обезжирить спиртом.
Использование недостаточного или неподходящего флюса – частая причина неполного смачивания припоя. Применяйте только флюсы на основе канифоли или кислотные для медных проводов, избегая кислотных для электроустановок во влажных помещениях.
Перегрев жил при пайке ведет к разрушению меди и ухудшению механической прочности. Не держите паяльник на проводах дольше 3–5 секунд; при необходимости сделайте паузу, чтобы избежать перегрева.
Отсутствие механической фиксации скрутки до пайки приводит к смещению жил и образованию пустот в контакте. Перед пайкой надежно скрутите провода, используя пассатижи или специальные зажимы.
Недостаточное количество припоя вызывает плохой контакт и коррозию. Наносите припой равномерно, обеспечивая полное покрытие скрутки, но избегайте излишков, чтобы не создавать риск замыкания.
После пайки игнорирование очистки от остатков флюса приводит к коррозии и снижению срока службы соединения. Удаляйте остатки флюса спиртом или специальными растворителями сразу после остывания.
Вопрос-ответ:
Какие инструменты и материалы нужны для правильного соединения медных проводов в распределительной коробке?
Для надежного соединения потребуется качественный инструмент: пассатижи или плоскогубцы для скрутки, острый нож или стриппер для снятия изоляции, а также паяльник с подходящим жалом и припой, предназначенный для меди. Кроме того, рекомендуется использовать флюс, который улучшит смачивание металла при пайке и обеспечит надежный контакт. Важно заранее подготовить провода — снять изоляцию ровно, без повреждений, и хорошо зачистить поверхность.
Как правильно подготовить медные провода перед пайкой в распределительной коробке?
Подготовка начинается с аккуратного удаления изоляции на длину около 2-3 см. После этого необходимо очистить оголенный металл от окислов и загрязнений, используя мелкозернистую наждачную бумагу или специальную щетку. Такая подготовка обеспечит плотный контакт между жилами и припайной поверхностью, что значительно повысит качество соединения и долговечность контакта. Следует избегать повреждения самих жил — они должны оставаться целыми и неповрежденными.
Можно ли считать скрутку без пайки надежным способом соединения проводов?
Скрутка сама по себе обеспечивает лишь временный контакт и не гарантирует долговечность соединения. Со временем под воздействием вибраций, температуры и окисления контакт может ослабнуть или вообще разрушиться, что приведет к повышенному сопротивлению и возможному перегреву. Пайка укрепляет такую скрутку, создавая сплошное металлическое соединение, что предотвращает расшатывание и снижает риск появления искр или замыканий.
Как избежать перегрева проводов и коробки при пайке медных жил?
Для предотвращения перегрева важно работать быстро и аккуратно. Не стоит держать паяльник на одном месте слишком долго, чтобы не повредить изоляцию на соседних проводах или корпус распределительной коробки. Лучше прогревать провод равномерно, обеспечивая хороший контакт жалом паяльника с проводом и припоем. Также желательно использовать паяльник с регулируемой температурой и устанавливать ее в пределах 300–350 °C, что достаточно для расплавления припоя без риска перегрева меди.
Какие ошибки чаще всего допускают при пайке скруток в распределительных коробках и как их избежать?
Основные ошибки включают недостаточную очистку проводов перед пайкой, что приводит к слабому сцеплению припоя; использование неподходящего припоя или паяльника с слишком высокой температурой, что вызывает перегрев и повреждение проводов; а также неправильное снятие изоляции, из-за чего жилы становятся хрупкими или ломкими. Чтобы избежать этих проблем, стоит тщательно очищать провода, использовать припой и флюс, подходящие для электрических соединений, а также контролировать температуру и время нагрева во время пайки.
Какие этапы включает правильная пайка скрутки медных проводов в распределительной коробке?
Правильная пайка скрутки медных проводов начинается с тщательной подготовки проводов: необходимо очистить оголённые концы от окислов и загрязнений. Затем провода скручивают вручную или с помощью специальных инструментов, чтобы обеспечить плотный контакт. После этого скрутку прогревают паяльником до необходимой температуры и наносят припой, равномерно распределяя его по всей площади соединения. Важно не перегревать провода, чтобы не повредить изоляцию. Завершающий этап — изоляция пайки с помощью термоусадочной трубки или электрической изоленты, чтобы предотвратить короткое замыкание и обеспечить надёжность соединения.
Какие ошибки чаще всего допускают при пайке медных проводов в распределительной коробке и как их избежать?
Одной из распространённых ошибок является недостаточная очистка проводов перед пайкой, что приводит к плохому сцеплению припоя и снижает надёжность соединения. Также часто провода скручивают недостаточно плотно, из-за чего контакт получается слабым. Ещё одна ошибка — перегрев, который может повредить изоляцию и ослабить металл. Чтобы избежать этих проблем, необходимо тщательно очищать концы проводов, плотно их скручивать, использовать паяльник с подходящей мощностью и контролировать время нагрева. Не стоит наносить слишком много припоя — достаточно создать равномерный слой. После пайки обязательно следует изолировать соединение, чтобы предотвратить коррозию и короткое замыкание.
