Однодисковое сцепление используется в подавляющем большинстве легковых автомобилей с механической коробкой передач. Его задача – кратковременно разъединять двигатель и трансмиссию, позволяя переключать передачи без повреждения зубчатых соединений. Конструктивно оно состоит из нажимного диска, ведомого диска и диафрагменной пружины, установленных внутри корзины сцепления.
Ведущий диск соединён с маховиком коленвала и вращается с частотой двигателя. Между ним и нажимным диском зажат ведомый диск – он имеет фрикционные накладки и соединён с первичным валом коробки передач через шлицы. При отпускании педали сцепления диафрагменная пружина прижимает нажимной диск к ведомому, и вращение передаётся на трансмиссию.
При выжиме педали специальный выжимной подшипник давит на лепестки диафрагменной пружины, ослабляя прижим нажимного диска. В этот момент ведомый диск освобождается, и связь между двигателем и коробкой временно прерывается. Это позволяет водителю переключить передачу или остановиться, не заглушая мотор.
Износ накладок ведомого диска приводит к проскальзыванию сцепления и ухудшению передачи крутящего момента. Рекомендуется проверять его состояние каждые 60–100 тысяч километров, в зависимости от условий эксплуатации. Признаками износа являются характерный запах горелой резины, рывки при трогании и увеличение свободного хода педали.
Назначение однодискового сцепления и его роль в трансмиссии
Однодисковое сцепление предназначено для кратковременного разъединения двигателя и трансмиссии, а также для плавного соединения их после переключения передач. Это позволяет тронуться с места, переключать передачи и останавливать автомобиль без остановки двигателя.
В конструкции задействован один ведомый диск, расположенный между маховиком и нажимным диском. При нажатии на педаль сцепления пружинный механизм разжимает нажимной диск, разъединяя силовую передачу. После отпускания педали диск прижимается обратно, восстанавливая связь между коленчатым валом и входным валом коробки передач.
Роль в трансмиссии: сцепление компенсирует разницу угловых скоростей двигателя и трансмиссии в момент включения передачи. Это предотвращает рывки и износ деталей. Кроме того, оно защищает трансмиссию от перегрузок при резком изменении оборотов двигателя.
Правильно отрегулированное сцепление обеспечивает стабильную передачу крутящего момента и минимизирует проскальзывание диска, что напрямую влияет на динамику автомобиля и ресурс коробки передач.

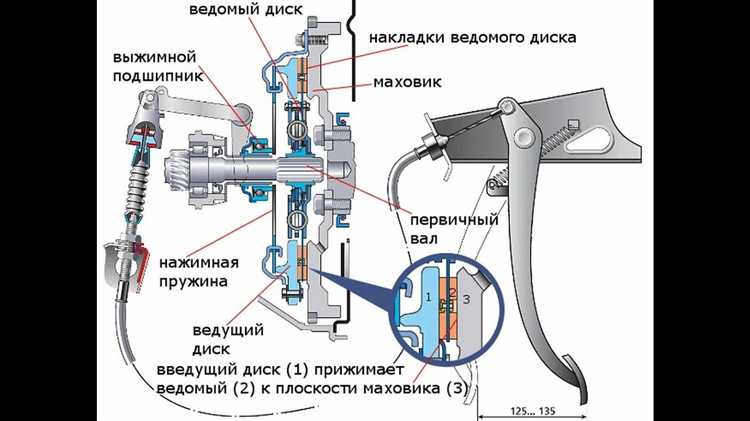

Из чего состоит однодисковое сцепление: ключевые элементы конструкции
Маховик крепится к коленчатому валу двигателя и служит опорной поверхностью для прижатия ведомого диска. Обычно изготавливается из чугуна или стали. На маховике может быть установлен зубчатый венец для запуска двигателя стартером.
Ведомый диск сцепления располагается между маховиком и нажимным диском. Оснащён фрикционными накладками с обеих сторон, демпферными пружинами и шлицевой ступицей, которая надевается на первичный вал коробки передач. Передаёт крутящий момент от двигателя при замкнутом сцеплении.
Корзина сцепления (нажимной механизм) включает нажимной диск, диафрагменную или лепестковую пружину и кожух, соединённый с маховиком. Обеспечивает прижатие ведомого диска к маховику при включённом сцеплении и его освобождение при выключении.
Выжимной подшипник соединён с вилкой сцепления и перемещается вдоль направляющей. При нажатии на педаль он воздействует на диафрагменную пружину, снижая усилие прижима нажимного диска.
Муфта выключения сцепления обеспечивает передачу усилия от вилки к выжимному подшипнику. Может быть механической, гидравлической или комбинированной конструкции.
Вилка сцепления – рычаг, с помощью которого передаётся усилие от рабочего цилиндра (или троса) к выжимному подшипнику. Чаще всего выполнена из стали или алюминиевого сплава.
Привод сцепления может быть тросовым или гидравлическим. В первом случае усилие передаётся от педали через стальной трос, во втором – через главный и рабочий цилиндры, соединённые гидролинией.
Все элементы сцепления взаимодействуют с высокой точностью. Износ одного из компонентов – например, фрикционных накладок – влияет на работу всей системы, снижая надёжность передачи крутящего момента.
Как передаётся крутящий момент при включённом сцеплении
При включённом сцеплении нажимной диск прижимает ведомый диск к маховику двигателя с определённым усилием. Это создаёт жёсткую связь между коленчатым валом двигателя и первичным валом коробки передач. За счёт силы трения, возникающей между рабочими поверхностями, крутящий момент от двигателя напрямую передаётся трансмиссии.
Ведомый диск оснащён фрикционными накладками, которые рассчитаны на работу при высоких температурах и значительных нагрузках. Материалы накладок обеспечивают надёжное сцепление с маховиком и нажимным диском, предотвращая проскальзывание в нормальных условиях эксплуатации.
Пружины в демпферном механизме ведомого диска гасят крутильные колебания и резкие перепады нагрузки, снижая удары на трансмиссию. Это особенно важно при неравномерной подаче газа или переключении передач под нагрузкой. Наличие демпфера позволяет сгладить переходные процессы, сохранив целостность компонентов привода.
Крутящий момент после прохождения через ведомый диск передаётся на шлицевую часть первичного вала, на котором он жёстко зафиксирован. Таким образом, при полностью включённом сцеплении вращение двигателя передаётся на коробку передач без потерь, обеспечивая движение автомобиля.
Что происходит при выжимании педали сцепления
При нажатии на педаль сцепления водитель инициирует разъединение двигателя и трансмиссии. Это необходимо для безопасного переключения передач или остановки автомобиля без заглушения двигателя.
Нажатие на педаль передаётся через гидравлический или механический привод к выжимному подшипнику. Подшипник начинает перемещаться вдоль оси первичного вала коробки передач, воздействуя на диафрагменную пружину корзины сцепления. Это приводит к смещению нажимного диска от ведомого диска.
Как только нажимной диск перестаёт прижимать ведомый диск к маховику, трение между ними исчезает. В результате вращение коленчатого вала больше не передаётся на первичный вал коробки, и трансмиссия оказывается временно отключённой от двигателя.
В этот момент можно безопасно изменить передачу или остановить автомобиль, не создавая нагрузки на зубья синхронизаторов и шестерён. После отпускания педали процесс возвращается в исходное состояние – нажимной диск снова прижимает ведомый диск к маховику, и крутящий момент восстанавливается.
Почему возможен износ сцепления и как он проявляется
Износ сцепления связан с трением между фрикционными поверхностями при каждом включении и выключении передачи. Основная нагрузка ложится на ведомый диск, который контактирует с маховиком и нажимным диском. При многократных циклах трения фрикционный слой постепенно истончается.
Основные причины износа – частые пробки, агрессивный стиль вождения с резкими стартами, движение с частично выжатой педалью, а также перегрузка автомобиля. Также на износ влияет длительное удержание автомобиля на уклоне с помощью сцепления вместо использования стояночного тормоза.
Первым признаком износа становится пробуксовка: при увеличении оборотов двигателя скорость автомобиля растёт несоразмерно медленно. Также может наблюдаться подёргивание при трогании с места, увеличение свободного хода педали, запах гари и затруднённое переключение передач. На поверхности маховика и нажимного диска могут образовываться перегретые участки и раковины.
Для снижения износа рекомендуется избегать длительного полунажатия на педаль, не держать ногу на педали во время движения, не использовать сцепление как тормоз при остановках на подъёмах и выполнять регулировку привода сцепления при наличии троса или гидравлической системы с износом.
Какие признаки указывают на неисправность однодискового сцепления
Нарушения в работе сцепления можно распознать по ряду технических симптомов, напрямую влияющих на поведение автомобиля при трогании, разгоне и переключении передач. Игнорирование этих признаков может привести к повреждению коробки передач или невозможности движения.
- Пробуксовка сцепления: двигатель набирает обороты, но автомобиль не ускоряется соответствующим образом. Часто возникает при нагрузке – например, при подъёме в гору. Причина – износ фрикционного слоя ведомого диска.
- Затруднённое переключение передач: особенно заметно при попытке включить первую или заднюю передачу. Это может быть связано с неполным разъединением ведомого и ведущего дисков из-за неисправного выжимного подшипника или деформации корзины сцепления.
- Скрип или вибрации при включении сцепления: указывают на повреждение демпферных пружин, биение диска или неравномерный износ поверхности.
- Резкое схватывание при отпускании педали: может быть следствием деформации ведомого диска или загрязнения фрикционных поверхностей маслом из-за утечки сальников.
- Повышенный ход педали сцепления: может свидетельствовать о вытяжении троса или утечке рабочей жидкости в гидравлическом приводе.
- Посторонние шумы при выжатой педали: гудение или треск чаще всего указывают на износ или разрушение выжимного подшипника.
При наличии одного или нескольких признаков необходимо провести диагностику в условиях СТО. Продолжительная эксплуатация автомобиля с неисправным сцеплением может повлечь повреждение маховика, коробки передач и элементов привода.
Вопрос-ответ:
Чем отличается работа однодискового сцепления от многодискового?
Основное отличие — количество фрикционных поверхностей. В однодисковом сцеплении используется один ведомый диск, прижатый к маховику нажимным диском. Это упрощает конструкцию и делает обслуживание менее затратным. Многодисковые сцепления применяются в основном там, где требуется передача большого крутящего момента при ограниченном размере сцепления, например, в мотоциклах или спортивных автомобилях. У них выше теплоотвод и выше износостойкость, но и конструкция сложнее.
Как работает однодисковое сцепление при переключении передач?
При выжимании педали сцепления усилие через гидравлический или тросовый привод передаётся на выжимной подшипник, который воздействует на диафрагменную пружину корзины. Нажимной диск отходит от ведомого диска, разрывая связь между двигателем и коробкой передач. Это позволяет переключать передачи без нагрузки. После отпускания педали сцепление снова замыкается, и крутящий момент передаётся на трансмиссию.
Можно ли отрегулировать однодисковое сцепление вручную?
В современных автомобилях такая возможность встречается редко, так как используются саморегулирующиеся механизмы. Однако на старых моделях с механическим приводом педали сцепления может быть предусмотрена регулировка свободного хода. Она позволяет скорректировать положение выжимного подшипника относительно диафрагменной пружины. Нарушенная регулировка может привести к пробуксовке сцепления или, наоборот, к неполному разъединению.
Что происходит с крутящим моментом, когда сцепление включено?
Когда сцепление включено, нажимной диск прижимает ведомый диск к маховику. В этот момент все три элемента плотно контактируют и вращаются как одно целое. Крутящий момент от двигателя передаётся через маховик на ведомый диск, далее — на первичный вал коробки передач. Потерь практически нет, так как в этом режиме отсутствует проскальзывание.
