В ряде проектов на базе Arduino требуется управлять временем включения и выключения устройства, задавать длительность работы или выполнять действия в определённые промежутки. Примеры – автоматическое освещение, полив, контроль нагрева или работы насосов. Для таких задач применяются различные методы – от простого отсчёта времени с помощью функции millis() до использования внешних модулей реального времени, таких как DS3231 или DS1307.
Если точность времени не критична, можно ограничиться внутренним таймером Arduino. При этом важно учитывать особенности функции millis(): она начинает отсчёт с момента запуска и может переполняться примерно через 49 суток. Для работы по расписанию на каждый день или с учётом даты потребуется модуль RTC, способный хранить данные о текущем времени даже при выключенном питании за счёт встроенной батарейки.
Часто нужно задать фиксированное время работы – например, чтобы устройство оставалось включённым строго 15 минут после старта. Это реализуется через сохранение времени запуска и сравнение с текущим временем в цикле. Альтернативный способ – использование библиотеки TimeAlarms, позволяющей запускать действия по таймеру или времени суток при наличии RTC.
Отдельное внимание стоит уделить точности и стабильности часов. Модули DS3231 обладают термокомпенсацией и точностью порядка ±2 ppm, что даёт погрешность около минуты в год. Для проектов с жёсткими временными ограничениями важно также следить за напряжением питания и надёжностью контактов, особенно если используется модуль с батарейкой CR2032.
Выбор метода измерения времени на Ардуино

Для контроля времени работы устройств на Arduino чаще всего применяются три метода: использование встроенной функции millis(), аппаратного таймера и внешнего модуля реального времени (RTC). Каждый из них имеет свои особенности и применимость в зависимости от требуемой точности и условий работы схемы.
Функция millis() возвращает количество миллисекунд с момента старта программы. Она удобна для простых задач, таких как задержка между действиями без остановки исполнения основного кода. Однако после 49 дней непрерывной работы происходит переполнение значения, что требует обработки этого случая в логике скетча.
Аппаратные таймеры, доступные через регистры микроконтроллера (например, Timer1 на ATmega328P), позволяют задавать прерывания через заданные интервалы. Это решение подходит для задач, где требуется точное соблюдение временных интервалов независимо от других операций в программе. Однако для их настройки необходимо учитывать частоту тактирования, делители и особенности архитектуры микроконтроллера.
Модули реального времени, такие как DS3231 или DS1307, обеспечивают сохранение точного времени даже при отключении питания. Они применяются в проектах, где нужно оперировать часами и датой или сохранять расписание работы. DS3231 отличается высокой точностью (дрейф менее 1 минуты в год) и встроенным температурным компандированием, в отличие от менее стабильного DS1307.
Выбор метода зависит от поставленной задачи. Для циклического включения и выключения нагрузки в течение дня предпочтительнее использовать RTC. Для повторяющихся задержек – millis(). Для высокоточного тайминга с минимальной задержкой – аппаратные таймеры с прерываниями.
Использование функции delay() для простых задержек

Функция delay() приостанавливает выполнение программы на указанное количество миллисекунд. Например, вызов delay(1000); приведёт к паузе в одну секунду. Эта функция полезна для создания временных интервалов между действиями, например, мигания светодиода или включения реле на короткое время.
Синтаксис прост: delay(время_в_миллисекундах);. Значение передаётся в виде целого числа типа unsigned long, что позволяет устанавливать паузы до примерно 49 дней (232 миллисекунд), хотя на практике такие значения не используются.
Функция блокирует выполнение всей программы на время задержки. Во время паузы не обрабатываются входы, не выполняются другие команды, не считываются данные с датчиков. Это делает delay() непригодной для задач, где необходимо одновременное выполнение нескольких действий или реакция на внешние события.
Применять delay() целесообразно только в самых простых проектах, где нет необходимости в многозадачности. Например, для начального тестирования компонентов или в проектах с последовательными действиями, не требующими обратной связи.
Для более гибкого контроля времени и параллельной работы с другими задачами предпочтительнее использовать функцию millis() или библиотеку Timer.

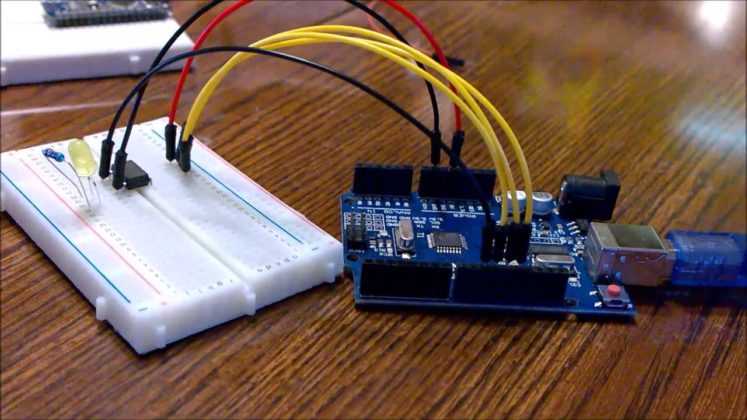

Реализация таймера с помощью millis() без блокировки кода

Функция millis() возвращает количество миллисекунд, прошедших с момента запуска платы. Это позволяет реализовать отсчёт времени без использования delay(), который полностью останавливает выполнение скетча.
Чтобы создать таймер на базе millis(), нужно сохранить текущее значение времени в переменную, а затем периодически сравнивать его с новым значением. Пример:
unsigned long previousMillis = 0;
const unsigned long interval = 1000;
void loop() {
unsigned long currentMillis = millis();
if (currentMillis - previousMillis >= interval) {
previousMillis = currentMillis;
// Здесь размещается код, который должен выполняться раз в секунду
}
// Остальная часть кода продолжает выполняться без задержек
}
Сравнение через вычитание (а не через условие currentMillis > previousMillis + interval) защищает от переполнения значения millis(). Это особенно важно, так как через ~50 дней значение millis() сбрасывается в ноль.
При использовании нескольких таймеров для разных задач можно завести отдельные переменные previousMillis и interval для каждой задачи. Это обеспечивает независимую работу всех таймеров без конфликта по времени.
Такой подход особенно полезен при необходимости опрашивать датчики, обновлять дисплей, передавать данные или переключать выходы с разной частотой – всё это может выполняться параллельно в одном цикле loop() без зависания программы.
Настройка аппаратных таймеров для точного контроля времени

Аппаратные таймеры на микроконтроллерах Arduino работают независимо от основного кода и позволяют выполнять операции с высокой точностью. В микроконтроллерах AVR, таких как ATmega328P, используется несколько таймеров (Timer0, Timer1, Timer2), каждый из которых имеет собственные особенности и разрядность.
Timer0 – 8-битный таймер, используемый системой Arduino для функций millis() и delay(). Из-за этого его лучше не перенастраивать. Timer1 – 16-битный, подходит для точных временных интервалов, генерации ШИМ и измерения длительности сигналов. Timer2 – тоже 8-битный, но независим от системных функций и часто применяется для задач, где нужна высокая частота обновления.
Для настройки таймера требуется установить делитель частоты (prescaler), режим работы (режим счёта, режим сравнения, ШИМ и др.) и значения регистров сравнения. Пример настройки Timer1 на выдачу прерывания каждые 1 мс при частоте 16 МГц:
// Инициализация Timer1 на 1 мс
void setup() {
noInterrupts(); // Отключение прерываний
TCCR1A = 0; // Очистка регистра управления A
TCCR1B = 0; // Очистка регистра управления B
TCNT1 = 0; // Сброс счётчика
OCR1A = 15999; // Сравнение с 16000 тактов (1 мс при 16 МГц / 1)
TCCR1B |= (1 << WGM12); // CTC режим
TCCR1B |= (1 << CS10); // Делитель = 1
TIMSK1 |= (1 << OCIE1A); // Включение прерывания по совпадению
interrupts(); // Включение прерываний
}
ISR(TIMER1_COMPA_vect) {
// Код, выполняемый каждые 1 мс
}
Для более длительных интервалов целесообразно использовать делители 8, 64, 256 или 1024. Например, при делителе 64 значение OCR1A для 1 секунды составит 250000, но из-за 16-битного ограничения (макс. 65535) это недопустимо. В таких случаях таймер может использоваться совместно с подсчётом прерываний внутри обработчика.
Аппаратные таймеры позволяют минимизировать задержки, снижать нагрузку на CPU и обеспечивают стабильное выполнение периодических задач, например, опроса датчиков, генерации точных ШИМ-сигналов или построения собственных функций времени вместо delay() и millis().
Автоматическое отключение и включение устройства по таймеру

Для управления питанием периферийных устройств через Arduino по расписанию, часто применяют электронные ключи (реле или MOSFET) в сочетании с таймерами. Основная задача – включить или выключить нагрузку в заданное время без участия пользователя.
Реализация на базе встроенной функции millis() позволяет создавать таймер без блокировки основного кода. При этом можно задать как фиксированное время включения/отключения, так и циклический режим.
Пример схемы:
- Плата Arduino Uno;
- Реле с оптронами или MOSFET-модуль для управления питанием;
- Подключённая нагрузка (например, лампа или насос);
- Источник питания, соответствующий параметрам нагрузки.
Пример кода с использованием millis():
unsigned long onTime = 5000; // Время включения (мс)
unsigned long offTime = 10000; // Время выключения (мс)
unsigned long lastSwitch = 0;
bool isOn = false;
int relayPin = 8;
void setup() {
pinMode(relayPin, OUTPUT);
digitalWrite(relayPin, LOW);
}
void loop() {
unsigned long currentTime = millis();
if (!isOn && currentTime - lastSwitch >= offTime) {
digitalWrite(relayPin, HIGH); // Включение
isOn = true;
lastSwitch = currentTime;
} else if (isOn && currentTime - lastSwitch >= onTime) {
digitalWrite(relayPin, LOW); // Выключение
isOn = false;
lastSwitch = currentTime;
}
}
Если требуется включать устройство в заданное время суток, потребуется модуль реального времени (RTC), например DS3231. Он позволяет задать точное время и сравнивать его с текущими значениями для выполнения действий.
Фрагмент кода с использованием DS3231:
#include <Wire.h>
#include <RTClib.h>
RTC_DS3231 rtc;
int relayPin = 8;
void setup() {
Wire.begin();
rtc.begin();
pinMode(relayPin, OUTPUT);
}
void loop() {
DateTime now = rtc.now();
if (now.hour() == 6 && now.minute() == 0) {
digitalWrite(relayPin, HIGH); // Включение в 06:00
} else if (now.hour() == 23 && now.minute() == 0) {
digitalWrite(relayPin, LOW); // Выключение в 23:00
}
}
Для минимизации энергопотребления можно перевести Arduino в спящий режим между срабатываниями таймера. Это особенно полезно при автономном питании от батарей.
При проектировании схемы важно учитывать:
- Тип нагрузки и необходимую мощность;
- Безопасность коммутации – использование опторазвязки для реле;
- Точность и стабильность работы RTC, особенно при отключении питания.
Автоматическое включение и отключение по таймеру позволяет упростить управление устройствами и оптимизировать их работу без постоянного контроля.
Отладка и проверка правильности работы временных интервалов

Перед началом отладки необходимо убедиться, что выбранный метод измерения времени соответствует требованиям задачи: точность, продолжительность интервалов и нагрузка на процессор. Например, при использовании функции millis() важно учитывать переполнение через ~50 дней и избегать блокирующих конструкций.
Для начальной проверки правильности временных интервалов удобно использовать светодиод на пине 13. Его мигание с заданной периодичностью позволяет визуально контролировать работу таймера. Например, если светодиод должен включаться на 500 мс каждые 1000 мс, то легко засечь, нарушается ли этот ритм.
Для более точной отладки рекомендуется подключить логический анализатор или осциллограф. Это позволяет измерить фактическую длину сигнала и интервалов между импульсами. Погрешность более 5–10% может указывать на ошибки в расчётах или проблемы в структуре кода, особенно при использовании прерываний или функции delay().
Если задействованы аппаратные таймеры, необходимо проверять регистры TCCRn, OCRn и TIMSKn на предмет правильных значений. Несоответствие частоты тактирования или режима работы (например, CTC вместо Fast PWM) может приводить к нестабильной генерации таймерных событий. Измерение выходного сигнала с помощью частотометра также помогает выявить расхождения.
Для долгосрочной проверки временных интервалов удобно записывать события в EEPROM или передавать их в ПК по UART. Например, если устройство должно включаться раз в час, стоит регистрировать отметки времени включения и сравнивать их с ожидаемыми значениями.
