Чери кимо иммобилайзер как отключить

Иммобилайзер на Chery Kimo интегрирован в электронную систему управления двигателем и блокирует запуск при отсутствии авторизованного ключа. При сбое модуля или утере чипа машина не реагирует на поворот ключа, стартер может крутить, но впрыск топлива и зажигание остаются заблокированными. Для временного обхода системы используется перепрограммирование ЭБУ или установка эмулятора, имитирующего сигнал штатного устройства.

Первый шаг – определить тип установленного иммобилайзера. На большинстве Kimo используется заводская система, интегрированная в блок управления двигателем Bosch или Delphi. Для корректного отключения необходимо считать прошивку ЭБУ через диагностический разъём OBD-II и внести изменения в программную часть, убрав контроль наличия ключа.

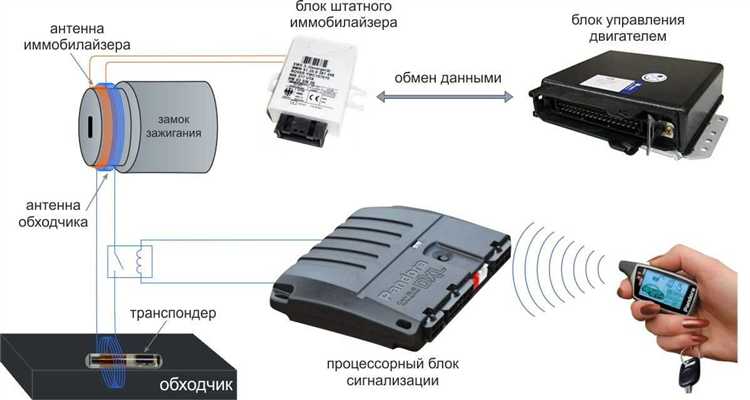

Альтернативный способ – установка внешнего обходчика. Устройство подключается к проводке ЭБУ и воспроизводит код авторизации, позволяя завести двигатель без участия оригинального чипа. Метод подходит для случаев, когда требуется сохранить возможность обратной активации защиты без вмешательства в программное обеспечение.

Перед началом работ важно отключить питание автомобиля и зафиксировать все соединения. Неправильное вмешательство в проводку может повредить блок управления или вызвать короткое замыкание. После внесения изменений необходимо провести тестовый запуск двигателя и убедиться, что система работает стабильно без сбоев в зажигании и подаче топлива.

Принцип работы штатного иммобилайзера на Chery Kimo

На Chery Kimo используется иммобилайзер с электронным кодированием, встроенный в систему зажигания. В ключе зафиксирован транспондер, который при вставке в замок зажигания передаёт уникальный идентификатор на приёмник в замке. Модуль управления сравнивает полученный код с данными, записанными в памяти блока.

Если код совпадает, контроллер разрешает подачу топлива и активацию системы зажигания. При несоответствии сигнал блокируется, и стартер не запускает двигатель. В штатной схеме нет отдельного выключателя, а вся проверка происходит автоматически при каждом включении зажигания.

Электронный блок иммобилайзера Chery Kimo связан с ЭБУ двигателя по цифровой шине, что исключает возможность обхода простым переподключением проводов. При потере синхронизации между ключом и блоком требуется программная привязка транспондера через диагностический интерфейс.

Симптомы неисправности и блокировки двигателя иммобилайзером

При активации защиты штатного иммобилайзера Chery Kimo стартер может работать без последующего запуска двигателя. Электронный блок управления не подает сигнал на форсунки и систему зажигания, что полностью блокирует запуск.

Характерным признаком является быстрое мигание индикатора иммобилайзера на панели приборов после включения зажигания. В штатном режиме лампа должна погаснуть через несколько секунд. Если этого не происходит, система не распознает ключ или есть ошибка в обмене данных.

Иногда при неисправности слышен кратковременный запуск с последующей остановкой двигателя. Это происходит, когда сигнал о разрешении пуска приходит с задержкой или прерывается в процессе запуска.

Если после замены или перепрошивки блока управления двигатель не заводится, а все остальные системы исправны, причина может быть в отсутствии синхронизации с иммобилайзером. В таких случаях требуется проверка кода ключей и правильности сопряжения модулей.

При обрыве антенны считывателя или повреждении чипа в ключе система полностью блокирует подачу топлива. Проверка начинается с диагностики контура считывателя и состояния ключей, так как механический замок при этом работает нормально, что может вводить в заблуждение.

Подготовка инструментов и оборудования для снятия защиты

Для отключения иммобилайзера на Chery Kimo потребуется доступ к разъёмам электроники и возможность работы с программным обеспечением. Набор должен включать диагностический сканер, совместимый с протоколами автомобиля, и адаптер OBD-II для подключения к ЭБУ.

Необходим мультиметр для проверки цепей питания и массы, а также для контроля сопротивления проводки. При пайке или изменении соединений потребуется паяльник с тонким жалом, припой с низкой температурой плавления и термоусадочные трубки для изоляции контактов.

Для разборки панели и доступа к блоку управления двигателя нужны набор отвёрток с различными насадками и пластиковые лопатки для снятия обшивки без повреждений. Для работы с прошивкой ЭБУ используется программатор, поддерживающий микросхему контроллера, и ноутбук с установленным специализированным ПО.

Перед началом работ стоит подготовить источник стабильного питания 12 В, чтобы избежать сбоев при перепрограммировании. Также потребуется антисептический очиститель для контактов, чтобы исключить плохое соединение при обратной установке.

Определение модели блока управления и типа иммобилайзера

Для корректного отключения защиты необходимо точно определить модель блока управления двигателем (ЭБУ) и тип установленного иммобилайзера. На Chery Kimo чаще всего используется ЭБУ Bosch M7.9.7 или M7.9.7+ с интегрированным иммо-модулем. Реже встречаются блоки Siemens VDO с отдельным иммобилайзером.

Определение модели ЭБУ выполняется визуально по маркировке на корпусе или через диагностический разъём OBD-II с помощью программ типа KWP2000 или ScanMaster. Номер блока указывается на заводской этикетке в формате «BOSCH 0 261 …».

Тип иммобилайзера зависит от комплектации: в базовых версиях Kimo используется простая система с идентификацией чип-ключа, в более поздних – расширенный вариант с синхронизацией ЭБУ и приборной панели.

После определения модели блока и типа иммобилайзера выбирается способ отключения: программное вмешательство через флеш-память ЭБУ, замена прошивки или аппаратная эмуляция сигнала авторизации.

Методы отключения иммобилайзера через ЭБУ без перепрошивки

Для обхода блокировки без изменения программного обеспечения применяются способы, основанные на аппаратных доработках и временной эмуляции сигнала ключа. Эти методы позволяют сохранить штатную прошивку и избежать вмешательства в логику управления двигателем.

• Установка эмулятора иммобилайзера: устройство подключается к цепям ЭБУ, имитируя сигнал от оригинального блока. Подбирается модель эмулятора, совместимая с конкретной версией контроллера, например Bosch M7.9.7 или Delphi MT20U.
• Замыкание линии данных иммо: в некоторых версиях ЭБУ Chery Kimo возможно отключение обмена с блоком иммобилайзера путем разрыва или шунтирования определённых пинов разъёма. Перед выполнением требуется схема распиновки именно вашего контроллера.
• Использование резервного ключа на плате: на некоторых вариантах платы ЭБУ предусмотрена точка для активации аварийного режима без иммобилайзера. Доступ к ней открывается после снятия корпуса и пайки перемычки по инструкции для конкретного процессора.

Все операции выполняются с отключенным питанием и точной проверкой цепей, так как ошибка подключения может повредить контроллер. Перед выбором метода следует определить модель ЭБУ и тип установленного иммобилайзера.

Отключение иммобилайзера с использованием прошивки ЭБУ

Для отключения иммобилайзера через прошивку ЭБУ потребуется специализированное оборудование и программное обеспечение для чтения и записи данных блока управления двигателем. Чаще всего используют устройства типа KESS, KTAG или аналогичные адаптеры с поддержкой протоколов ECU Chery Kimo.

Первый этап – подключение к ЭБУ через диагностический разъём OBD-II или прямое подключение к плате ЭБУ. Рекомендуется выполнить полное чтение текущей прошивки с последующим сохранением резервной копии.

После получения дампа прошивки необходимо открыть файл в редакторе, поддерживающем работу с бинарными файлами, например, WinOLS. В прошивке ищут блоки, отвечающие за функции иммобилайзера, которые обычно расположены в определённых секторах памяти. Для Chery Kimo характерно присутствие защиты в области EEPROM или Flash памяти, где хранятся ключи и статус активации иммобилайзера.

Удаление или модификация данных осуществляется путём замены идентификаторов и флагов активации системы на значения, которые позволяют обход блока. Например, сброс битов активации или обнуление ключей. Некоторые прошивки уже содержат готовые патчи для отключения защиты, что упрощает процедуру.

После внесения изменений прошивка записывается обратно в ЭБУ. Для успешной записи необходимо обеспечить стабильное питание и избегать прерываний, иначе возможна потеря работоспособности блока управления. По завершении прошивки требуется провести адаптацию ЭБУ и проверить отсутствие блокировок с помощью диагностического оборудования.

Важно учитывать, что вмешательство в прошивку может повлиять на работу двигателя и другие системы, поэтому любые изменения должны быть протестированы и, при необходимости, откатаны к резервной копии.

Проверка работы двигателя после снятия блокировки

После отключения иммобилайзера важно убедиться в правильности выполненных действий и отсутствии ошибок, мешающих запуску двигателя. Проверка включает несколько этапов, каждый из которых требует внимания и точного выполнения.

1. Первичный запуск двигателя: После снятия блокировки поверните ключ в замке зажигания в положение «ON». Обратите внимание на индикаторы на приборной панели. Отсутствие мигания или постоянное горение индикатора иммобилайзера свидетельствует об успешной деактивации.

   Запустите двигатель, следя за звуком и поведением мотора. Равномерная работа холостого хода без посторонних шумов указывает на корректное функционирование системы запуска.

2. Проверка кодов ошибок: Используйте диагностический сканер OBD-II для считывания возможных ошибок в ЭБУ. Отсутствие кодов, связанных с иммобилайзером (например, P1623 или аналогичных), подтверждает успешное снятие блокировки.

   Если коды остались, требуется повторная диагностика и корректировка настроек.

3. Тестирование повторного запуска: Заглушите двигатель, подождите несколько секунд и повторно запустите. Стабильное воспроизведение запуска свидетельствует о надежности отключения защиты.

4. Оценка работы систем автомобиля: Проверьте работу электрооборудования, включая стартер, бензонасос и систему зажигания. Отсутствие сбоев в этих узлах подтверждает правильность вмешательства в блокировку.

5. Контроль поведения автомобиля в движении: В течение короткой поездки обращайте внимание на непредвиденные остановки или сбои. Если двигатель работает без перебоев и не глохнет, блокировка действительно снята.

В случае выявления проблем после проверки рекомендуется повторно проверить этапы отключения и, при необходимости, обратиться к специалистам с диагностическим оборудованием.

Вопрос-ответ:

Какие основные признаки указывают на то, что иммобилайзер на Чери Кимо сработал и блокирует запуск двигателя?

Если при попытке завести двигатель на панели загорается индикатор иммобилайзера или мигает, а мотор не запускается, значит система блокировки активирована. Часто стартер вращается, но двигатель не запускается, или запуск происходит с задержкой. Иногда при блокировке ключ не распознается, и машина ведёт себя так, как будто ключ неправильный. Такие симптомы свидетельствуют о сработавшей защите и необходимости отключить иммобилайзер или перепрограммировать его.

Можно ли отключить иммобилайзер Чери Кимо без специальных диагностических приборов?

Теоретически, существуют способы отключения иммобилайзера с использованием штатных функций автомобиля или простых процедур, например, программирование ключа заново через определённые последовательности включения зажигания. Однако большинство моделей требуют подключения к блоку управления через диагностический разъём с помощью специального оборудования для перепрошивки или сброса параметров. Без приборов есть риск неправильно выполнить действия и вызвать дополнительные проблемы в системе, поэтому аккуратность и знание алгоритма крайне важны.

Как влияет отключение иммобилайзера на безопасность и работу автомобиля Чери Кимо?

Отключение иммобилайзера снижает уровень защиты автомобиля от несанкционированного запуска. Это увеличивает риск угона, так как блокировка двигателя больше не будет работать. С технической стороны, если отключение выполнено неправильно, возможны сбои в работе электронных систем или ошибок в блоке управления, что может повлиять на стабильность двигателя и его запуск. При плановом отключении нужно учитывать, что некоторые страховые компании могут изменить условия по полису, так как охранные функции частично или полностью исключены.
