Натяжение ремня газораспределительного механизма на Daewoo Matiz – процедура, напрямую влияющая на работу двигателя. При недостаточном натяжении фазы смещаются, что может привести к нестабильной работе мотора или его повреждению. Перетянутый ремень увеличивает нагрузку на подшипники роликов и насоса. Для моделей с моторами 0.8 и 1.0 литра используется зубчатый ремень с автоматическим или ручным натяжением, в зависимости от года выпуска и модификации.
Перед началом работы необходимо иметь доступ к шкивам коленчатого и распределительного валов, а также к натяжному ролику. Автомобиль устанавливается на ровную поверхность, правое колесо и пластиковый защитный кожух снимаются. Вал устанавливается в положение ВМТ первого цилиндра. Метки на шкивах должны совпасть с литой риской на блоке и крышке ГБЦ. Это базовая позиция для правильной установки и последующей натяжки ремня.
В процессе натяжения особое внимание следует уделить положению натяжного ролика. При ручном натяжении используется регулировочный болт, позволяющий точно выставить степень натяжения. Для проверки правильности натяжения ремень проворачивают вручную на два оборота коленвала и повторно проверяют совпадение меток. Допустимое провисание в средней части – не более 5 мм при умеренном усилии нажатия.
После завершения натяжки следует обязательно проконтролировать отсутствие шума от роликов, равномерную работу двигателя на холостых оборотах и отсутствие ошибок в блоке управления. При необходимости проводится повторная регулировка. Использование оригинального ремня и соблюдение момента затяжки болтов – ключевые условия стабильной работы привода ГРМ на Дэу Матиз.
Подготовка инструмента и создание доступа к ремню ГРМ
Перед натяжением ремня ГРМ на Дэу Матиз необходимо обеспечить свободный доступ к приводу и подготовить весь необходимый инструмент. Работы проводятся на остывшем двигателе, автомобиль устанавливается на ровной поверхности с затянутым ручным тормозом.
Инструменты, которые понадобятся:
- Набор головок и трещотка 1/4″ и 1/2″;
- Ключи на 10, 12, 14 и 17 мм;
- Удлинители и кардан;
- Домкрат и надёжные упоры под кузов;
- Отвёртка с плоским жалом;
- Шестигранник на 5 мм (для фиксации натяжителя при необходимости);
- Фиксатор коленвала (при наличии);
- Светильник или переноска для освещения моторного отсека.
Процедура создания доступа:
- Снять клемму минус с аккумулятора для исключения случайного замыкания.
- Домкратить переднюю правую часть автомобиля, установить упор под кузов и снять переднее правое колесо.
- Снять пластиковую защиту двигателя (если установлена).
- Вывернуть и снять правый подкрылок для получения доступа к шкиву коленвала.
- Открутить и снять ремень навесного оборудования. Для этого ослабляется натяжной ролик генератора.
- Открутить и снять правую опору двигателя. Двигатель при этом необходимо поддомкратить через деревянную прокладку под поддон.
- Снять пластиковую верхнюю и нижнюю крышки ГРМ, открутив крепёжные болты.
После выполнения этих шагов обеспечивается полный доступ к ремню ГРМ, шкивам и натяжному ролику, что позволяет перейти к основной части работы – регулировке натяжения.
Фиксация коленвала и распредвала в метках
Перед установкой ремня необходимо точно зафиксировать коленчатый и распределительный валы в положении ВМТ первого цилиндра. Ошибка на один зуб приведёт к нарушению фаз газораспределения и нестабильной работе двигателя.
Поверните коленчатый вал по часовой стрелке до совпадения метки на шкиве с меткой «0» на крышке ГРМ. Это указывает на положение ВМТ. Для контроля можно выкрутить свечу первого цилиндра и убедиться, что поршень находится в верхнем положении.
После установки коленвала в нужное положение проверьте метку на шкиве распределительного вала. На зубчатом шкиве должна быть риска, которая совмещается с выступом на задней крышке ремня ГРМ. Метки должны совпасть строго. Если метка смещена – проворачивать вал нужно только вручную за болт шкива коленвала, не используя стартер.
Для фиксации коленвала можно использовать стопорный штифт или зафиксировать маховик через технологическое отверстие в корпусе сцепления. Распредвал удерживается в нужном положении ключом или специнструментом при необходимости.
После проверки совмещения всех меток и фиксации валов можно переходить к установке и натяжению ремня. Нельзя допускать даже минимального отклонения меток – это критично для трехцилиндрового двигателя Матиза.
Проверка состояния натяжного ролика и замена при необходимости
Перед установкой нового ремня ГРМ необходимо убедиться в исправности натяжного ролика. Изношенный или повреждённый ролик может привести к нестабильному натяжению ремня и его быстрому выходу из строя.
Порядок проверки:
- Снимите старый ремень ГРМ, освободив доступ к натяжному ролику.
- Проверьте ось ролика: не должно быть люфта при покачивании рукой.
- Прокрутите ролик вручную – он должен вращаться свободно, без заеданий и шума. При наличии скрипов, биений или сопротивления – подшипник повреждён.
- Оцените поверхность ролика. На ней не должно быть выработки, следов от ремня или растрескивания.
- Проверьте крепёж: болт не должен иметь следов ослабления или повреждённой резьбы.
Если хотя бы один из признаков неисправности подтверждается, ролик подлежит замене. Устанавливать новый ремень на старый изношенный ролик недопустимо.
Рекомендации по замене:
- Используйте оригинальный натяжной ролик или проверенный аналог. Отклонение размеров или оси вращения даже на доли миллиметра влияет на работу ГРМ.
- Перед установкой убедитесь, что в комплекте присутствует новая шайба и болт крепления. Повторное использование старого крепежа не рекомендуется.
- Момент затяжки болта ролика для двигателя 0.8 л: 25 Н·м. Для двигателя 1.0 л: 35 Н·м. Используйте динамометрический ключ.
После установки нового ролика проверьте его положение относительно ременной линии и убедитесь, что ось вращения параллельна оси коленвала. Отклонения недопустимы.
Установка нового ремня ГРМ по меткам
Перед установкой ремня убедитесь, что метки на шкиве коленвала и корпусе масляного насоса совмещены. Метка на шкиве коленвала должна совпадать с отливом на корпусе, соответствующим ВМТ первого цилиндра. Аналогично, метки на шкиве распредвала и передней крышке головки блока должны находиться строго друг против друга.
Новый ремень устанавливается сначала на шкив коленвала, затем на шкив масляного насоса (если присутствует), далее на шкив распредвала и, наконец, на натяжной ролик. Ремень должен натягиваться с правой стороны (между коленвалом и распредвалом) – эта ветвь не должна иметь провисания. Все излишки натяжения регулируются со стороны ролика.
При установке не допускается проворачивание валов. Если метки сместились, ремень необходимо снять и повторить установку. Проворачивание шкивов даже на один зуб приведёт к нарушению фаз газораспределения.
После надевания ремня на все шкивы проверьте совпадение всех меток. Только после этого можно приступать к натяжению ремня с помощью ролика. Временно зафиксируйте натяжной ролик, чтобы исключить самопроизвольное смещение ремня перед окончательной регулировкой.
Регулировка натяжения ремня с помощью натяжного ролика
После установки ремня ГРМ на шкивы коленвала и распредвала необходимо точно отрегулировать его натяжение. Для этого используется натяжной ролик с эксцентриковым креплением.
Сначала ослабляется фиксирующий болт ролика, но не полностью – он должен обеспечивать свободное вращение ролика при прикладывании усилия. Затем, с помощью шестигранного ключа или подходящего торцевого инструмента, ролик проворачивается по часовой стрелке до появления нужного натяжения ремня.
Контроль натяжения осуществляется вручную: в средней части между шкивами коленвала и распредвала ремень должен поворачиваться пальцами на угол около 90 градусов без излишнего усилия. Если угол больше – натяжение слабое, если меньше – чрезмерное.
После достижения нужного натяжения болт крепления ролика затягивается с моментом 43–48 Н·м. Далее следует повернуть коленвал за болт по ходу вращения двигателя на два оборота и снова проверить натяжение. Если оно изменилось, повторить процедуру регулировки.
Отклонения от рекомендуемого натяжения приводят к проскальзыванию ремня, нестабильной работе двигателя или повреждению клапанов. Точная регулировка обязательна при каждой замене ремня.
Проворачивание коленвала вручную и контроль совмещения меток
После установки нового ремня ГРМ необходимо вручную провернуть коленчатый вал на два полных оборота (720°), чтобы убедиться в правильном совмещении меток и отсутствии механического зацепления. Для этого используется вороток с головкой на 17 мм, установленный на болт шкива коленвала.
Проворачивание выполняется по часовой стрелке, медленно и равномерно, без рывков. В процессе необходимо следить за свободным ходом, отсутствием сопротивления и посторонних звуков. При малейшем заклинивании необходимо остановиться и проверить положение всех элементов ГРМ.
По завершении двух оборотов метки на шкиве коленвала и зубчатом колесе распредвала должны точно совпасть с соответствующими ориентирами на корпусе. На распредвале – метка совмещается с приливом на крышке ГБЦ, на коленвале – с отливом на блоке.
Важно: проворачивание проводится только при снятых свечах зажигания, чтобы исключить сопротивление компрессии и снизить нагрузку на механизм.
Если после вращения метки не совпадают, ремень необходимо демонтировать и переустановить, предварительно вернув коленвал и распредвал в исходное положение по меткам.
Сборка снятых элементов и проверка отсутствия перекосов
После установки и натяжения ремня ГРМ на Дэу Матиз необходимо собрать ранее демонтированные элементы в строгой последовательности, чтобы исключить риск повреждения узлов и нарушений в работе двигателя.
Сначала устанавливается нижняя крышка ремня ГРМ, которую крепят тремя болтами. Все болты закручиваются вручную до упора, затем протягиваются с усилием 8–10 Н·м. После этого монтируется шкив коленчатого вала, фиксируемый центральным болтом. Резьба предварительно очищается, резьбовая часть слегка смазывается моторным маслом, затяжка производится с моментом 95–105 Н·м.
Следующий этап – установка верхней защитной крышки ремня. Её крепление осуществляется тремя болтами, усилие затяжки – 6–7 Н·м. После этого подключается шланг вентиляции картера, если он был отсоединён, и закрепляется хомутами.
Перед запуском двигателя следует проверить отсутствие перекоса в установленных деталях. Для этого вручную проворачивают коленчатый вал за центральный болт по часовой стрелке на два полных оборота. В процессе проворачивания не должно ощущаться закусываний, неравномерного усилия или скрежета. После вращения метки на коленвале и распредвале должны точно совпасть с контрольными ориентирами.
Также необходимо визуально убедиться, что ремень расположен по центру шкивов, не сдвинут в сторону и не имеет натёртостей. При малейших признаках смещения требуется повторная разборка и корректировка натяжения. Несоблюдение этих условий может привести к срыву ремня или его преждевременному износу.

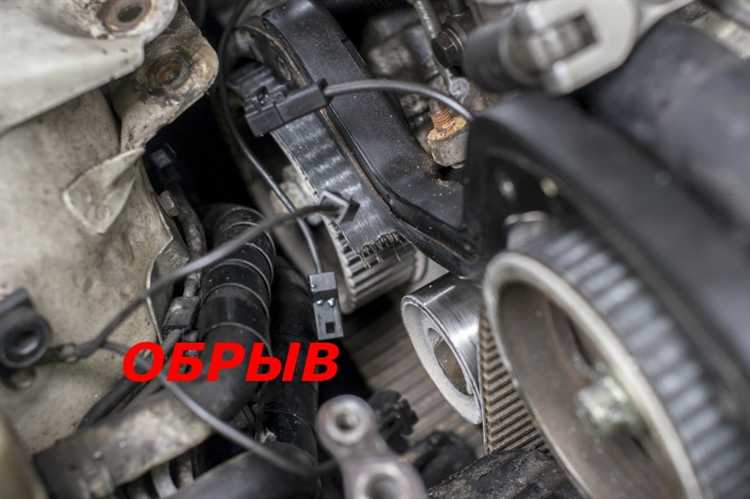

Пуск двигателя и прослушивание посторонних шумов
После натяжения ремня ГРМ следует аккуратно запустить двигатель. Первичные обороты холостого хода должны быть стабильными, без провалов и рывков.
Особое внимание уделите звукам, исходящим из зоны ремня ГРМ. Скрежет, свист или щелчки указывают на неправильное натяжение или износ роликов. Гул или вибрация могут свидетельствовать о повреждении натяжного механизма.
Если обнаружены шумы, немедленно остановите двигатель и проверьте правильность установки ремня, совпадение меток и состояние натяжного ролика. Зазоры между ремнем и роликами не должны превышать 1-2 мм.
При нормальном звуке двигателем допускается постепенное увеличение оборотов без посторонних вибраций. Если шумы сохраняются, рекомендуется повторно проверить весь узел ремня ГРМ перед дальнейшей эксплуатацией.
Вопрос-ответ:
Как проверить правильность установки ремня ГРМ на Дэу Матиз после натяжения?
После натяжения ремня ГРМ нужно прокрутить коленвал вручную не менее двух оборотов и проверить совмещение меток на коленвале и распредвале. Метки должны совпадать точно, без смещений. Если они не совпадают, ремень необходимо снять и установить заново. Кроме того, нужно убедиться, что ремень натянут равномерно, без провисаний и перекосов, а ролики работают без люфта и посторонних шумов.
Какой момент затяжки болтов натяжного ролика используется при натяжении ремня ГРМ на Дэу Матиз?
Для натяжного ролика на Дэу Матиз рекомендуется момент затяжки болтов около 15 Н·м. Сначала ролик ослабляют, устанавливают ремень и натягивают его, после чего болты затягивают с этим усилием. При слабом затягивании ролик может проворачиваться, а при слишком сильном — может повредиться подшипник, что приведет к быстрому выходу из строя.
Можно ли использовать старый ремень ГРМ повторно после натяжения на Дэу Матиз?
Повторное использование ремня ГРМ не рекомендуется. При эксплуатации ремень теряет эластичность и изнашивается, что снижает его прочность. После снятия он может иметь микротрещины или деформации, которые не всегда видны визуально. Новый ремень гарантирует надежную работу и правильное натяжение, снижая риск обрыва и повреждения двигателя.
Какие признаки указывают на неправильное натяжение ремня ГРМ на Дэу Матиз?
Если ремень слишком слабо натянут, можно услышать характерный свист или проскальзывание при запуске двигателя. Также возможны затруднения с запуском и нестабильная работа мотора. При чрезмерном натяжении увеличивается нагрузка на подшипники и ролики, что ведет к их быстрому износу и появлению посторонних шумов — например, гудению или треску. Визуально можно заметить деформацию ремня или повреждение натяжного ролика.
Какие инструменты понадобятся для натяжения ремня ГРМ на Дэу Матиз?
Понадобятся ключи и головки на 13 и 17 мм для ослабления и затяжки болтов роликов и крепежа. Рекомендуется иметь фиксатор коленвала для точного совмещения меток. Также пригодится динамометрический ключ, чтобы контролировать момент затяжки болтов. Для удобства работы понадобится набор отверток и возможно домкрат с опорой для безопасного поднятия передней части автомобиля.
Как правильно натянуть ремень ГРМ на Дэу Матиз, чтобы избежать его преждевременного износа?
Для корректного натяжения ремня ГРМ на Дэу Матиз сначала нужно установить ремень по меткам на шкивах коленвала и распредвала, чтобы обеспечить синхронизацию работы клапанов и поршней. Затем следует ослабить крепление натяжного ролика и аккуратно подтянуть ремень так, чтобы он имел небольшой прогиб при легком нажатии — примерно 1 см на среднем участке между роликами. Слишком сильное натяжение создаст излишнюю нагрузку на подшипники, а слабое — может привести к перескоку ремня и повреждению двигателя. После регулировки необходимо закрепить ролик и вручную провернуть коленвал на два оборота, чтобы проверить совпадение меток и отсутствие провисаний или заеданий ремня.
