Как подключить двухрежимные туманки на приору

Установка двухрежимных противотуманных фар на Ладу Приору позволяет реализовать как ближний свет, так и дневные ходовые огни в одном корпусе. Это особенно актуально для водителей, стремящихся повысить видимость автомобиля при любых погодных условиях без лишней нагрузки на электросеть. Двухрежимные фары отличаются наличием двух независимых цепей: одна для режима ДХО, вторая – для режима ПТФ, что требует корректного подключения с соблюдением электросхемы автомобиля.

Штатная проводка Приоры не рассчитана на двухрежимную работу противотуманных фар. Для реализации такой схемы потребуется установка дополнительных реле и кнопки управления, а также изменение подключения на монтажном блоке или прокладка отдельной проводки. Один из распространённых вариантов – использование реле с нормально разомкнутыми контактами для включения ДХО при включенном зажигании и автоматическое отключение их при активации ближнего света.

Особое внимание следует уделить защите цепей через предохранители соответствующего номинала. Для режима ДХО, в зависимости от мощности светодиодов, обычно достаточно предохранителя на 5–7,5 А. Для режима ПТФ, если используются лампы H11 мощностью 55 Вт, потребуется предохранитель не менее 10–15 А с учетом падения напряжения по проводам. Также важно обеспечить надежное соединение с «массой» кузова автомобиля, избегая болтовых креплений с плохим контактом.

Корректная реализация схемы подключения позволит избежать ошибок в работе фар, мерцания, перегрева реле и выхода из строя электрики. В статье рассмотрены практические схемы и порядок подключения, проверенные владельцами Приоры на практике.

Разница между одно- и двухрежимными туманками на Приору

Однорежимные противотуманные фары на Приоре функционируют только в одном режиме – постоянного свечения с полной яркостью. Они подключаются через стандартное реле, не требуют дополнительной коммутации и управляются одной цепью. Такие фары включаются одновременно с задними ПТФ через штатную кнопку на панели и не позволяют регулировать интенсивность света.

Двухрежимные туманки обеспечивают два уровня яркости: пониженный для дневного режима и полный для использования в условиях плохой видимости. Первый режим реализуется через подключение к цепи габаритов или ДХО, при этом ток ограничивается за счёт последовательного включения резистора или использования ШИМ-контроллера. Второй режим активируется при включении ПТФ и обеспечивает штатную яркость.

Ключевое отличие – в возможности гибкого управления яркостью и совмещении функций ДХО и ПТФ в одном корпусе. Это снижает нагрузку на электропроводку, повышает функциональность и упрощает конструкцию передней светотехники автомобиля. Для подключения двухрежимных фар требуется организация отдельной схемы с двумя управляющими реле или использованием двойного канала управления через контроллер. Важно учитывать мощность резистора или параметры ШИМ, чтобы исключить перегрев и обеспечить стабильную работу при переходе между режимами.

Как выбрать подходящие двухрежимные фары для установки

Совместимость с кузовом и штатными посадочными местами – первоочередной критерий при выборе. Для автомобилей Лада Приора подходят противотуманные фары с круглым корпусом диаметром 90 мм, рассчитанные на установку в штатные места переднего бампера. Перед покупкой важно убедиться, что фара не требует доработки креплений или внешней рамки.

Двухрежимность реализуется за счёт двух источников света в одном корпусе: ближний режим с широкой засветкой и дальний режим с концентрированным лучом. При выборе важно уточнить, реализовано ли переключение режимов через две нити накала (в случае галогеновых ламп) или через отдельные светодиодные секции в LED-модулях. Второй вариант предпочтительнее для устойчивой работы и надёжности.

Тип лампы – галоген или LED. Галогеновые фары дешевле, но требуют контроля за теплоотводом и потребляют больше энергии. Светодиодные двухрежимные модели обладают меньшим энергопотреблением и более высокой светоотдачей, но при этом необходимо проверить наличие встроенного драйвера и соответствие напряжению бортовой сети (12 В).

Корректная оптика имеет значение для точной светотеневой границы. Выбирайте модели с линзованной системой или чётко выраженным отражателем, обеспечивающим стабильное формирование пучка света в обоих режимах. Плохо сфокусированный свет может ослеплять встречный транспорт, особенно в режиме дальнего света.

Герметичность и класс защиты корпуса должны быть не ниже IP67. Это гарантирует защиту от пыли и кратковременного погружения в воду, что критично при езде в дождь или после мойки. Прозрачное стекло должно быть ударопрочным, желательно из поликарбоната.

Наличие маркировки ECE или DOT свидетельствует о прохождении сертификации. Использование немаркированных фар может привести к проблемам при техническом осмотре и недостаточному качеству освещения дороги.

Производители, проверенные временем, – Osram, Hella, Valeo, а также отечественные варианты типа «Формула Света» (модели FS90 или FS80 DualMode), адаптированные под отечественные условия эксплуатации и напряжение. Выбор в пользу малоизвестных брендов чреват нестабильной работой и проблемами с переключением режимов.

Необходимые элементы и инструменты для подключения

Для корректного подключения двухрежимных противотуманных фар на Приору потребуется комплект компонентов и минимальный набор инструментов, обеспечивающий надежное соединение и безопасную эксплуатацию.

• Двухрежимные ПТФ, подходящие по диаметру и креплению к штатным местам бампера Приоры.
• Реле с двумя каналами – одно для режима габаритов, другое для режима противотуманного освещения. Подойдет реле на 30/40 А.
• Кнопка включения ПТФ с двумя фиксируемыми положениями либо штатный переключатель с функцией двухрежимного управления (в зависимости от конфигурации приборной панели).
• Двухконтактные или трехконтактные клеммы, совместимые с разъёмами фар.
• Провод многожильный медный с сечением не менее 1,5 мм² для основной линии питания и 0,75 мм² для управляющих цепей.
• Предохранитель на 15–20 А для защиты цепи от короткого замыкания.
• Колодка или монтажный блок под предохранитель с возможностью доступа для замены.
• Термоусадочная трубка для изоляции соединений после пайки или обжимки.
• Гофра для укладки проводки по моторному отсеку и подкапотному пространству.

Инструменты, необходимые для выполнения подключения:

1. Плоскогубцы и бокорезы для зачистки и обрезки проводов.
2. Кримпер (обжимной инструмент) для надёжного крепления клемм и наконечников.
3. Паяльник с припоем и флюсом – при предпочтении пайки вместо обжима.
4. Отвёртки крестовая и плоская для демонтажа облицовки и элементов салона.
5. Мультиметр – для проверки напряжения, целостности проводов и корректности подключения.
6. Изолента и пластиковые стяжки для фиксации проводки и защиты соединений.

Перед началом монтажа следует заранее подготовить схему подключения с указанием всех соединений, что сократит время установки и снизит риск ошибок.

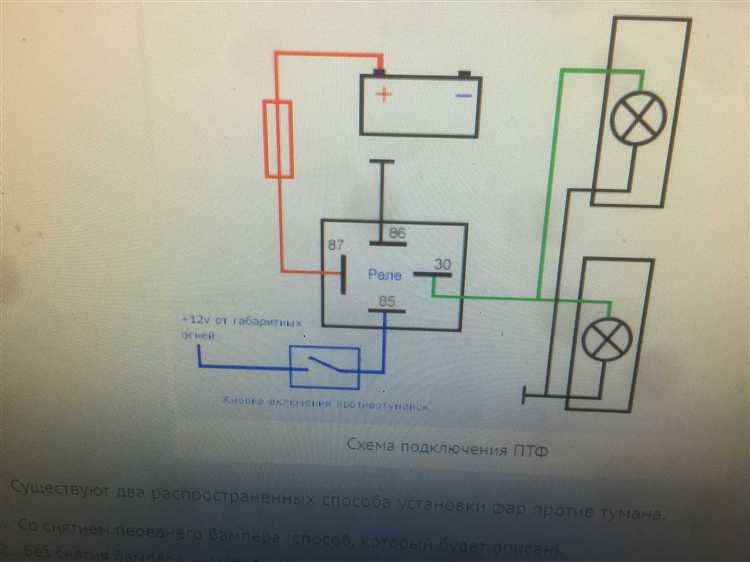

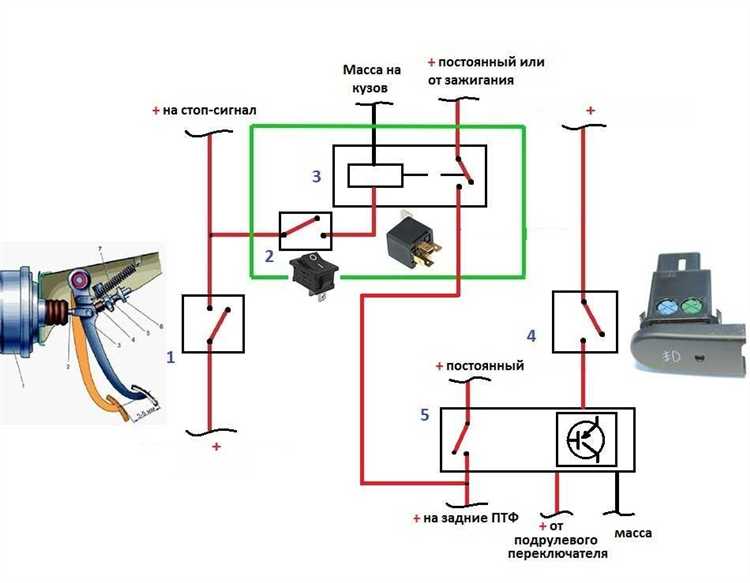

Схема подключения двухрежимных противотуманных фар

Для реализации двухрежимного режима работы противотуманных фар на Приоре используется стандартная электросхема с добавлением управляющего реле и диодной развязки. Первый режим – габаритный свет, второй – полноценное ПТФ-освещение.

Подключение осуществляется следующим образом: от плюсового провода цепи габаритов прокладывается линия к управляющему контакту реле (контакт 85). Контакт 86 реле подключается на массу. При включении габаритов подаётся питание на реле, и фары работают в приглушённом режиме.

Для второго режима используется штатная кнопка включения ПТФ. От её выхода подаётся питание на отдельное реле, которое подключено по аналогичной схеме: контакт 85 – управляющий плюс от кнопки, 86 – масса, 30 – питание от аккумулятора через предохранитель, 87 – выход на противотуманные фары.

Чтобы исключить обратные токи между режимами, между двумя реле устанавливаются мощные диоды (не менее 10А) на линии, идущей к лампам. Это позволяет избежать конфликтов при переключении режимов и гарантирует стабильную работу системы.

Питание фар рекомендуется брать не с габаритов напрямую, а через дополнительное реле с предохранителем, питающееся от аккумулятора. Это предотвращает перегрузку штатной проводки и снижает риск перегрева контактов.

Массовые провода фар подсоединяются к проверенной точке на кузове с зачисткой краски и использованием контактной смазки для предотвращения коррозии. Все соединения должны быть пропаяны и изолированы термоусадочной трубкой.

Подключение туманок к штатной проводке автомобиля

На Приоре с заводской проводкой для ПТФ предусмотрены разъёмы в районе переднего бампера, подкапотное реле К9 и предохранитель F10 на 15 А в монтажном блоке. При наличии этих элементов подключение упрощается и не требует прокладки дополнительных линий.

Питание на ПТФ подаётся через штатную кнопку в салоне, которая управляет реле. Если используется штатная кнопка, необходимо убедиться в её исправности и наличии контакта в разъёме BCM. При отсутствии кнопки или проводки внутри салона придётся установить новую и проложить управляющий провод от блока предохранителей к панели приборов.

Для габаритного режима потребуется установка дополнительного диода в цепь, чтобы исключить обратную подачу напряжения в общий контур ПТФ. Диод включается по плюсовому проводу между габаритной линией и вторым входом фары, соблюдая полярность – анод к габаритам, катод к фаре.

Масса подключается к кузову через надёжный контакт, очищенный от краски. При установке фар необходимо проверить качество заземления и надёжность клеммных соединений. Использование термоусадки и герметичных разъёмов предотвращает коррозию и сбои в работе системы.

Перед включением фар стоит прозвонить все соединения тестером, особенно точки пересечения цепей разных режимов. При корректной реализации каждый режим будет включаться независимо: габаритный – при включении габаритов, основной – по нажатию кнопки ПТФ.

Установка отдельной кнопки или переключателя режимов

Для управления двухрежимными противотуманными фарами на Приоре требуется установка отдельного переключателя с двумя положениями или кнопки с фиксацией, обеспечивающей выбор между стандартным и усиленным режимами освещения.

Оптимальным вариантом является использование штатной кнопки ПТФ с доработкой или установка универсального переключателя на панель. При выборе переключателя важно учитывать токовую нагрузку, он должен выдерживать не менее 10 А с запасом.

Подключение кнопки выполняется по схеме с реле: питание с аккумулятора идет на реле, управляющий провод от переключателя соединяется с катушкой реле, а выход реле – на фару. Для двухрежимных фар требуется два реле или реле с двумя контактами, каждое из которых активируется соответствующим положением переключателя.

При установке следует предусмотреть отдельный предохранитель для цепи переключателя, номиналом 10–15 А. Реле рекомендуется закрепить в моторном отсеке рядом с аккумулятором и основным блоком предохранителей для минимизации длины силовых проводов.

Монтаж кнопки лучше выполнять в доступном для водителя месте панели приборов, с учетом эргономики и визуальной идентификации положения переключателя.

Важным этапом после установки является проверка работоспособности всех режимов, исправности контактов и отсутствия перегрева проводки при длительном включении усиленного режима.

Особенности подключения через реле и предохранители

Рекомендуется применять реле на 30 А с 4 контактами (тип 87, 30, 85, 86). Контакты 85 и 86 подключаются к управляющей цепи от переключателя или блока управления, а контакты 30 и 87 – к источнику питания и самим фарам соответственно.

• Подключение питания лучше вести напрямую от аккумулятора через плавкий предохранитель на 15–20 А, чтобы защитить цепь от короткого замыкания.
• Выбор предохранителя зависит от суммарной мощности фар. Для двухрежимных ПТФ с суммарной нагрузкой до 120 Вт обычно достаточно предохранителя на 15 А.
• Предохранитель устанавливается максимально близко к плюсовой клемме аккумулятора, чтобы минимизировать опасность короткого замыкания по всей длине провода.
• Минусовую линию фар желательно подключать напрямую к кузову автомобиля с надежным контактом, что уменьшит вероятность сбоев в работе.

Для переключения режимов в двухрежимных ПТФ используется дополнительное реле или двойной переключатель, позволяющий менять цепи питания фар между основным и дополнительным режимом света. При этом управляющий сигнал подается на обмотку реле, активируя нужный режим.

1. Перед монтажом проверяется целостность проводов и исправность всех контактов.
2. Реле и предохранители должны быть надежно закреплены и защищены от влаги и вибраций.
3. Рекомендуется использовать разъемы типа «мама-папа» для упрощения обслуживания и замены компонентов.
4. Контроль работы системы выполняется тестированием всех режимов в разных условиях, с обязательной проверкой плавкости работы переключателя.

Соблюдение этих требований повышает безопасность и долговечность эксплуатации двухрежимных противотуманных фар на Приоре.

Проверка работы фар после подключения и устранение неисправностей

После завершения подключения двухрежимных противотуманных фар на Приору необходимо провести комплексную проверку работоспособности системы. Для этого включите оба режима фар поочередно, убедившись, что переключатель корректно переключает режимы.

Проверьте наличие питания на контактах фар с помощью мультиметра. Напряжение на клеммах должно соответствовать уровню бортовой сети автомобиля (около 12 В при работающем двигателе). Отсутствие напряжения укажет на проблему с проводкой или реле.

Обратите внимание на работу реле: при включении ПТФ должен отчетливо срабатывать щелчок. Если реле не срабатывает, проверьте предохранители и надежность подключения управляющего сигнала.

Для проверки исправности ламп отсоедините фары и подключите к заведомо исправному источнику питания. Если лампа не горит, замените её.

При мигании или нестабильной работе фар проверьте массу на корпусе фар и кузове. Недостаточный контакт массы вызывает перебои и снижение яркости.

В случае, если фары включаются, но свет не переключается между режимами, проверьте правильность подключения переключателя и целостность управляющих проводов, особенно между переключателем и реле.

Если после всех проверок проблема сохраняется, используйте следующую таблицу для устранения неисправностей:

После устранения всех выявленных неисправностей повторите тестирование работы фар в обоих режимах. Корректная работа подтверждается стабильным свечением без перебоев и четким переключением режимов.

Вопрос-ответ:

Как правильно подключить двухрежимные противотуманные фары на Приору, чтобы избежать перегрузки электропроводки?

Подключение двухрежимных ПТФ требует использования реле и предохранителей, чтобы нагрузка не шла напрямую через штатные выключатели и провода. Для этого в цепь добавляют отдельное реле на 12 В с обмоткой, управляемой через штатный сигнал включения фар или переключателя. Питание подают напрямую от аккумулятора через предохранитель с подходящим номиналом (обычно 15–20 А). Это защищает проводку от перегрева и гарантирует стабильную работу фар. Также рекомендуется использовать провода соответствующего сечения — не менее 1,5 мм² — и качественные клеммы для надежного соединения.

Можно ли подключить двухрежимные противотуманные фары на Приору без отдельного переключателя, используя штатный рычажок?

Да, подключение возможно через штатный рычажок включения ПТФ, но при этом нужно правильно реализовать переключение режимов двухрежимных фар. Обычно для этого используют дополнительный переключатель или кнопку, которая меняет режим работы фар — например, ближний или дальний туман. Если подключить фары напрямую к штатному рычажку без дополнительного переключателя, то они будут работать только в одном режиме. Чтобы сохранить оба режима, потребуется установить либо отдельный переключатель, либо доработать схему с использованием дополнительного реле и контроллера режимов.

Какие типы двухрежимных противотуманных фар лучше подходят для установки на Приору с точки зрения совместимости и функционала?

Для Приоры оптимальны фары с функцией переключения между режимами «противотуманное ближнее» и «противотуманное дальнее» освещение. Важно, чтобы габариты и крепления совпадали с заводскими, что упростит монтаж без доработок. Модели с галогенными или светодиодными лампами чаще всего используются. Светодиодные обеспечивают большую яркость и меньший нагрев, но требуют более аккуратного подключения из-за чувствительности к напряжению. При выборе обратите внимание на маркировку, совместимость с электросистемой автомобиля, и наличие схемы подключения от производителя.

Что делать, если после подключения двухрежимных ПТФ одна из фар не включается или мигает?

Причины могут быть разными: плохой контакт в соединениях, неисправность лампы, неправильное подключение проводов или неисправность реле. В первую очередь стоит проверить исправность лампы, заменив ее на заведомо рабочую. Затем осмотреть все соединения, особенно клеммы на реле и кнопку переключения, чтобы исключить ослабленные контакты. Если проблема остается, следует проверить подачу питания и управление на реле с помощью мультиметра. Иногда причиной может стать неправильная полярность подключения или использование неподходящего реле. Поочередная проверка элементов цепи позволит выявить и устранить неисправность.

Как правильно выбрать сечение проводов и номинал предохранителей для подключения двухрежимных ПТФ на Приору?

Сечение проводов рассчитывается исходя из суммарного тока, который будет протекать через них. Для двух противотуманных фар с мощностью около 55 Вт каждая ток может достигать примерно 9–10 А на фару. Рекомендуется использовать провод с сечением не менее 1,5 мм², что обеспечит безопасную работу и запас прочности. Предохранитель должен защищать цепь от короткого замыкания и перегрузок, обычно устанавливают на 15 или 20 А, чтобы избежать частого срабатывания, но при этом обеспечить защиту. Лучше использовать автоматические или плавкие предохранители с подходящими параметрами, размещая их максимально близко к источнику питания — аккумулятору.

Какие преимущества даёт установка двухрежимных противотуманных фар на Приору по сравнению с обычными?

Двухрежимные противотуманные фары позволяют переключаться между ближним и дальним светом в одном корпусе, что сокращает количество светотехники и упрощает управление освещением. Это повышает удобство водителя, улучшает обзор в сложных погодных условиях и снижает нагрузку на штатную проводку автомобиля. При правильном подключении можно обеспечить более гибкое использование фар без необходимости установки дополнительных блоков или переключателей.

Как правильно подключить двухрежимные противотуманные фары к электросети Приоры, чтобы избежать перегрузок и сбоев в работе?

Для подключения двухрежимных фар следует использовать отдельное реле с предохранителем, рассчитанным на соответствующий ток. Подключение выполняется к аккумулятору через предохранитель и реле, а управление подаётся с кнопки или переключателя в салоне. Важно тщательно проверить правильность подключения проводов, особенно минусового и управляющего контактов. Нельзя напрямую подключать фары к штатным проводам без защиты, чтобы избежать перегрева и повреждения электрики. Рекомендуется использовать схемы с реле, которые обеспечивают стабильное питание и защиту от коротких замыканий.
