Фрикционные сцепления широко применяются в автомобильной, тракторной, мотоциклетной и промышленной технике для передачи крутящего момента с двигателя на трансмиссию. Их конструкция основана на силе трения, возникающей между соприкасающимися поверхностями рабочих элементов. Эффективность и долговечность работы узла зависят от выбора типа сцепления, его материала, способа охлаждения и конструктивных решений.
Существуют однодисковые, многодисковые, сухие и мокрые фрикционные сцепления. Однодисковые чаще всего устанавливаются в легковых автомобилях с механической коробкой передач, поскольку обеспечивают стабильную передачу момента при сравнительно простой конструкции. Многодисковые варианты применяются в мотоциклах и автоматических трансмиссиях, где требуется компактность и повышенная нагрузочная способность.
Сухие сцепления требуют точного расчёта усилия прижима и обеспечения эффективного теплоотвода через металлические элементы. Мокрые сцепления работают в масляной ванне, что снижает износ, но увеличивает потери на трение и требует регулярного контроля состояния смазочной среды. При выборе между сухим и мокрым типом важно учитывать режим эксплуатации техники и температурные условия.
Материалы фрикционных накладок варьируются от органических композитов до металлокерамики. Для легковых автомобилей оптимальны композиты на основе фенолформальдегидных смол, тогда как в спортивной и промышленной технике применяются более износостойкие спечённые материалы. Использование оригинальных компонентов и соблюдение технических допусков гарантирует корректную работу системы в пределах заявленных нагрузок.
Чем отличается сухое фрикционное сцепление от мокрого
Сухое фрикционное сцепление работает без участия масла в зоне трения. Оно состоит из ведущего и ведомого дисков, прижимаемых друг к другу усилием пружин. Передача крутящего момента осуществляется за счёт непосредственного контакта сухих поверхностей. Такой тип сцепления обеспечивает высокий коэффициент трения, что позволяет эффективно передавать мощность при минимальных потерях.
Главное преимущество сухого сцепления – простота конструкции и высокая чувствительность. Оно быстрее реагирует на команды водителя, что критично для спортивных и легковых автомобилей. Однако отсутствие смазки приводит к более быстрому износу фрикционных накладок и повышенному тепловыделению. В условиях интенсивной эксплуатации возможен перегрев и потеря сцепных свойств.
Мокрое фрикционное сцепление работает в масляной ванне. Масло снижает температуру трения и продлевает срок службы дисков. Такой тип используется преимущественно в мотоциклах, автоматических коробках передач и трансмиссиях с высоким крутящим моментом. За счёт масляной плёнки снижается коэффициент трения, но компенсируется это многодисковой конструкцией, увеличивающей площадь контакта.
Мокрое сцепление отличается плавностью работы, устойчивостью к перегреву и сниженным уровнем шума. Однако оно требует системы циркуляции масла, фильтрации и периодической замены смазки, что увеличивает сложность обслуживания. Кроме того, при износе дисков в масле появляются частицы, способные повлиять на работу всей трансмиссии.
При выборе между сухим и мокрым сцеплением необходимо учитывать условия эксплуатации: для динамичного стиля вождения и простоты обслуживания предпочтительнее сухой вариант, для устойчивости при высоких нагрузках и долговечности – мокрый.
Когда применяется однодисковое сцепление и в чем его плюсы
Однодисковое фрикционное сцепление устанавливается преимущественно в легковых автомобилях и легких коммерческих транспортных средствах с механической коробкой передач. Оно рассчитано на передачу крутящего момента от двигателя к трансмиссии при умеренных нагрузках, что делает его эффективным решением для машин с объемом двигателя до 3 литров и мощностью до 250 л.с.
Такая конструкция широко применяется в серийных моделях, поскольку обеспечивает стабильную работу при частых переключениях передач. Однодисковое сцепление также используется в некоторых мотоциклах, малогабаритной сельскохозяйственной технике и легких грузовиках, где важна компактность и простота обслуживания.
К преимуществам этого типа сцепления относятся простота конструкции, минимальное количество трущихся поверхностей и относительно невысокая стоимость изготовления. Его обслуживание требует меньше времени: замена диска не требует демонтажа сложных механизмов, а сам диск доступен на вторичном рынке.
Еще одно важное достоинство – высокая точность включения сцепления. Это особенно ценно в городском режиме, где водитель часто взаимодействует с трансмиссией. При этом снижается риск пробуксовки и перегрева при правильной эксплуатации.
Однодисковое сцепление также отличается меньшей массой по сравнению с многодисковыми аналогами, что снижает инерцию системы и способствует более быстрому набору оборотов двигателя.
Особенности работы многодискового сцепления в трансмиссии
Многодисковое сцепление используется в трансмиссиях с высоким передаваемым моментом, особенно в полноприводных системах, автоматических коробках передач и мотоциклах. Его конструкция включает несколько фрикционных и стальных дисков, чередующихся между собой, что позволяет существенно увеличить площадь контакта и, соответственно, передаваемое усилие.
- Фрикционные диски соединены с ведущим валом, а стальные – с ведомым. При сжатии пакета дисков сила передаётся через весь набор, обеспечивая быстрое и надёжное включение передачи.
- Многодисковые сцепления чаще всего работают в масляной ванне. Это снижает износ, отводит тепло и позволяет сцеплению работать стабильно даже при частых переключениях и высоких нагрузках.
- В автоматических трансмиссиях сцепление срабатывает за счёт давления гидравлической жидкости, что позволяет точно контролировать момент включения.
Ключевые преимущества такой системы:
- Высокая тепловая устойчивость благодаря постоянному охлаждению маслом.
- Компактность при сохранении высокой нагрузки на передаваемый момент.
- Быстрая реакция на команды управления, особенно в спортивных или полноприводных системах.
Недостатки также присутствуют: сложность конструкции, чувствительность к качеству масла, необходимость точной настройки гидравлики. При эксплуатации важно соблюдать интервалы замены масла и следить за состоянием пакета дисков – перегрев и загрязнение приводят к пробуксовке и ускоренному износу.
Для чего используют конические фрикционные сцепления
Конические фрикционные сцепления применяются в узлах, где требуется передача момента с высокой точностью и при ограниченном пространстве. Конусообразная форма рабочих поверхностей позволяет значительно увеличить контактную площадь при компактных габаритах, что способствует повышенному передающему усилию при относительно малом осевом давлении.
Такие сцепления часто используются в коробках передач мотоциклов, в приводах станков, а также в механизмах управления, где необходима быстрая и надежная фиксация вращающихся элементов. За счёт самотормозящего эффекта конусных поверхностей они обеспечивают стабильную работу даже при снижении давления в приводной системе.
Конические фрикционные пары эффективно работают в условиях, где требуется кратковременное, но надёжное соединение валов – например, в системах экстренного торможения или при фиксации шпинделей. Кроме того, конструкция сцепления позволяет обеспечить его работу как в сухом, так и в мокром исполнении, в зависимости от требований к охлаждению и ресурсу.
Выбор конического сцепления целесообразен в случаях, когда приоритетом является компактность, высокая точность момента включения и устойчивость к осевым перегрузкам. Для надёжной работы важно точно подбирать угол конуса и материал фрикционных накладок в соответствии с характеристиками привода.
Роль ленточных фрикционных сцеплений в автоматических коробках
Ленточные фрикционные сцепления используются в планетарных автоматических коробках передач для фиксации вращающихся элементов, таких как барабаны и солнечные шестерни. Они представляют собой стальную ленту с внутренней фрикционной накладкой, охватывающую наружную поверхность вращающегося элемента. При включении гидравлического привода лента затягивается, останавливая его вращение и тем самым переключая передаточное число.
Главное преимущество ленточных сцеплений – высокая эффективность фиксации при сравнительно небольшой массе и компактности конструкции. Это особенно актуально в многодиапазонных АКПП, где необходимо точное и быстрое управление моментом на различных ступенях. Например, в четырех- и пятиступенчатых автоматах лента часто применяется для управления второй передачей или торможения обратного хода.
Лента работает в паре с гидравлическим сервоприводом, который регулирует усилие натяжения в зависимости от давления в системе. Ключевой момент – точная настройка давления, так как избыточное усилие приводит к преждевременному износу накладки, а недостаточное – к проскальзыванию и перегреву. В связи с этим крайне важно использовать трансмиссионную жидкость, соответствующую спецификациям производителя.
В условиях эксплуатации важно контролировать целостность фрикционного слоя и правильность натяжения ленты. Ослабление или износ может привести к нарушению переключения передач, пробуксовке и повреждению других элементов трансмиссии. При ремонте АКПП часто требуется регулировка или замена ленточного сцепления с использованием динамометрического ключа по заводским допускам.
Современные АКПП с электронным управлением постепенно уменьшают использование ленточных сцеплений в пользу многодисковых пакетов, обеспечивающих более высокую нагрузочную способность. Однако в бюджетных или компактных моделях ленточные механизмы до сих пор остаются актуальными благодаря простоте и надёжности.

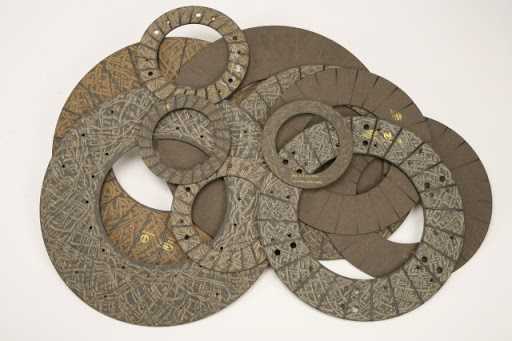

Какие материалы применяются для накладок фрикционного сцепления
Фрикционные накладки – ключевой элемент сцепления, обеспечивающий необходимое трение и износостойкость. Выбор материала напрямую влияет на эффективность работы, долговечность и температурные характеристики сцепления.
- Органические композиты – базируются на смеси целлюлозы, смол и наполнителей. Отличаются мягкостью, низким уровнем шума и хорошей износостойкостью при умеренных нагрузках. Используются преимущественно в легковых автомобилях с низкой и средней мощностью двигателя.
- Металлокерамические материалы – содержат керамические волокна и металлические связующие. Обеспечивают высокую термостойкость и устойчивость к износу при повышенных нагрузках и температуре свыше 300°C. Часто применяются в спортивных и грузовых автомобилях.
- Кевларовые накладки – включают армирующие волокна кевлара, что повышает прочность и устойчивость к термическому воздействию. Подходят для высокооборотных и спортивных моторов, выдерживают интенсивные циклы нагрева и охлаждения.
- Металлические фрикционные накладки – изготавливаются из сплавов на основе меди, бронзы или графита. Обеспечивают максимальную износостойкость и устойчивость к проскальзыванию, но требуют более аккуратной эксплуатации из-за высокого коэффициента трения и шума.
- Синтетические материалы на основе смол и волокон – современные полимерные композиты с добавками базальтовых или углеродных волокон. Балансируют износостойкость, термостойкость и комфорт при эксплуатации, широко используются в современных автоматических и роботизированных коробках передач.
Выбор материала накладок зависит от назначения сцепления, условий эксплуатации и требуемых характеристик. Для легковых автомобилей с городской эксплуатацией оптимальны органические или синтетические композиты, а для спортивных и грузовых машин – металлокерамические или кевларовые варианты.
Как износ фрикционных элементов влияет на работу сцепления
Износ накладок и других фрикционных компонентов приводит к снижению коэффициента трения, что вызывает проскальзывание сцепления при передаче крутящего момента. При этом увеличивается температура в зоне контакта, ускоряя деградацию материала и вызывая деформацию дисков.
Снижение толщины накладок уменьшает рабочую поверхность, из-за чего усилие прижима становится недостаточным для полного сцепления дисков. Это ведёт к нестабильной работе, рывкам и ухудшению динамики автомобиля.
Изношенные фрикционные элементы изменяют момент включения сцепления, требуя более точной регулировки или замены. Несвоевременный ремонт увеличивает нагрузку на привод и повышает износ выжимного подшипника.
Для контроля состояния следует регулярно измерять толщину накладок и проверять отсутствие трещин или выкрашивания. Рекомендуется замена при уменьшении толщины менее 2 мм или при появлении дефектов, чтобы избежать повреждения маховика и других компонентов.
Использование фрикционных накладок с высокой термостойкостью и стойкостью к износу продлежает срок службы сцепления и стабилизирует работу системы при интенсивных нагрузках.
Вопрос-ответ:
Какие основные типы фрикционных сцеплений применяются в автомобильных трансмиссиях и в чем их принципиальные различия?
В автомобильных трансмиссиях чаще всего используют однодисковые, многодисковые и ленточные фрикционные сцепления. Однодисковое сцепление состоит из одного диска с фрикционными накладками, что обеспечивает простоту конструкции и удобство обслуживания. Многодисковое сцепление содержит несколько дисков, что позволяет передавать больший крутящий момент при компактных размерах и чаще применяется в мотоциклах или спортивных автомобилях. Ленточные сцепления используют гибкую ленту, охватывающую барабан, и отличаются плавным включением, что полезно для автоматических коробок передач. Отличие в конструкции влияет на особенности работы, нагрузку и условия эксплуатации каждого типа.
Как влияет материал фрикционных накладок на долговечность и характеристики работы сцепления?
Материал накладок определяет коэффициент трения, устойчивость к нагреву и износоустойчивость сцепления. Например, органические материалы с металлическими добавками обладают мягкой работой и обеспечивают плавное включение, но быстрее изнашиваются при высоких нагрузках. Керамические и металлические накладки выдерживают большие температуры и более агрессивную эксплуатацию, однако могут создавать повышенный шум и воздействовать на диск сцепления сильнее. Выбор материала часто зависит от типа транспортного средства и условий эксплуатации, что позволяет оптимизировать баланс между сроком службы и комфортом работы.
В каких случаях предпочтительнее использовать многодисковое сцепление вместо однодискового?
Многодисковое сцепление целесообразно в условиях, где требуется передача больших крутящих моментов при ограниченных размерах и массе устройства. Это характерно для спортивных автомобилей, мотоциклов и техники с высокой динамической нагрузкой. Благодаря увеличенной площади контакта и большему числу фрикционных поверхностей оно обеспечивает более надежное сцепление без увеличения габаритов. Однако конструкция сложнее и требует более частого обслуживания. Однодисковое сцепление проще и дешевле, что делает его оптимальным для обычных легковых автомобилей и транспортных средств с умеренными нагрузками.
Какие основные причины выхода из строя фрикционных сцеплений и как избежать преждевременного износа?
К типичным причинам повреждения относятся: перегрев вследствие пробуксовки, неправильная регулировка или сильное загрязнение фрикционных поверхностей. Износ ускоряется при частом и резком включении сцепления, а также при эксплуатации в условиях повышенной нагрузки без своевременного обслуживания. Чтобы продлить ресурс сцепления, необходимо следить за правильной регулировкой и чистотой механизмов, избегать излишнего пробуксовывания и своевременно менять фрикционные накладки при появлении первых признаков износа. Также важно учитывать рекомендации производителя по условиям эксплуатации и техническому обслуживанию.
