Клапан DISA (Differential Air Control Valve) в двигателе BMW M54 выполняет ключевую функцию управления геометрией впускного коллектора. Его задача – изменение длины впускного тракта в зависимости от оборотов двигателя для оптимизации наполнения цилиндров воздушно-топливной смесью. При низких оборотах клапан закрыт, что обеспечивает длинный впускной путь и улучшает крутящий момент. При достижении определённого порога оборотов (примерно 4100 об/мин) он открывается, сокращая путь подачи воздуха и способствуя увеличению мощности.
Эффективность работы DISA напрямую влияет на экономичность, отклик дросселя и стабильность холостого хода. При его неисправности наблюдаются симптомы: потеря тяги на средних оборотах, нестабильная работа двигателя, ошибки по смеси и повышенный расход топлива. Игнорирование этих признаков может привести к нарушению работы системы VANOS и дроссельного узла, особенно при продолжительной эксплуатации с повреждённым клапаном.
Оригинальный клапан DISA оснащён электроприводом и возвратной пружиной. Его корпус герметично соединён с впускным коллектором, а внутренняя заслонка имеет пластиковую ось, которая подвержена износу. Рекомендуется периодическая проверка состояния механизма, особенно при пробеге свыше 150 000 км. Визуальный осмотр и тест электропривода позволяют своевременно выявить неисправность и избежать дорогостоящего ремонта.
Принцип работы DISA в системе впуска M54

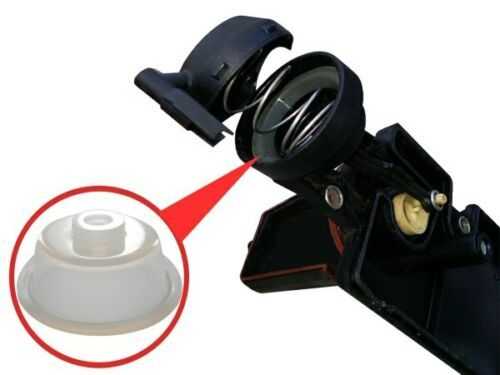

Клапан DISA (Differenzierte Sauganlage) управляет длиной впускного тракта на двигателе BMW M54, обеспечивая оптимальное наполнение цилиндров на разных оборотах. Он встроен во впускной коллектор и изменяет конфигурацию воздушного потока с помощью подвижной заслонки, работающей по сигналу блока управления двигателем (DME).
На низких оборотах заслонка закрыта, и воздух проходит по удлинённому каналу. Это увеличивает скорость воздушного потока и создает резонанс, способствующий лучшему наполнению цилиндров в диапазоне до 4000 об/мин. Такой режим обеспечивает улучшенный крутящий момент и повышенную топливную эффективность при городской езде.
При достижении примерно 4100–4300 об/мин DME активирует электромагнитный привод, и заслонка открывается. Воздух начинает поступать по укороченному пути с меньшим сопротивлением. Это снижает потери на впуске и улучшает наполнение цилиндров при высоких оборотах, увеличивая мощность двигателя.
Клапан DISA работает только при определённых условиях: температура охлаждающей жидкости выше 60 °C, дроссельная заслонка частично открыта, и обороты двигателя находятся в заданном диапазоне. Привод заслонки управляется вакуумной мембраной и электроклапаном, который получает сигнал от ЭБУ.
Сбой в работе DISA (например, поломка оси заслонки или негерметичность вакуумной системы) приводит к ухудшению тяги, нестабильной работе на холостом ходу и повышенному расходу топлива. Рекомендуется проверять состояние клапана при плановом обслуживании и заменять его при появлении шума, люфта или ошибок по системе впуска (например, код P0171 или P0174).
Как изменяется геометрия впускного коллектора с DISA
Клапан DISA (Differenzierte Sauganlage) регулирует направление потока воздуха во впускном коллекторе, изменяя его геометрию в зависимости от оборотов двигателя. В конструкции коллектора двигателя M54 предусмотрены два канала: короткий и длинный. Длинный канал обеспечивает лучшее наполнение цилиндров на низких и средних оборотах, в то время как короткий канал используется на высоких оборотах для обеспечения максимального воздушного потока.
На оборотах до ~4100 об/мин клапан DISA остаётся закрытым, направляя воздух по длинному пути. Это увеличивает скорость воздушного потока за счёт эффекта резонанса, что улучшает крутящий момент на низах и делает двигатель более эластичным в городском режиме. Как только обороты превышают порог, блок управления открывает клапан, воздух начинает поступать по короткому прямому каналу, уменьшая сопротивление и обеспечивая двигатель необходимым объёмом воздуха на высоких оборотах.
Таким образом, геометрия впуска меняется динамически: от длинного извилистого контура к прямому и короткому. Эта трансформация происходит мгновенно, без вмешательства водителя. Устройство DISA полностью интегрировано в коллектор и управляется электромагнитным приводом, синхронизированным с блоком DME.
При неисправности клапана, например, при заклинивании или поломке заслонки, геометрия остаётся фиксированной, что нарушает оптимальный режим наполнения. Это может проявляться снижением тяги на определённых оборотах, неустойчивой работой и повышенным расходом топлива. При диагностике важно не только проверять работу электропривода, но и состояние оси заслонки и привода внутри корпуса клапана.
Влияние DISA на крутящий момент и обороты
Клапан DISA на двигателе BMW M54 существенно влияет на форму кривой крутящего момента в зависимости от оборотов двигателя. Его задача – оптимизировать длину впускного тракта, изменяя её в зависимости от текущих условий работы двигателя. Это позволяет расширить диапазон эффективной работы мотора как на низких, так и на высоких оборотах.
При оборотах до примерно 4100 об/мин заслонка DISA остаётся закрытой, направляя воздушный поток через удлинённый впускной канал. Это создает более выраженный резонанс и увеличивает наполнение цилиндров на низких оборотах, что повышает крутящий момент в диапазоне 1500–4000 об/мин. Такой подход улучшает тягу с места и снижает необходимость в частом переключении передач при движении в городском цикле.
После преодоления порога в 4100 об/мин, заслонка DISA открывается, переводя впуск на короткий тракт. Это снижает сопротивление воздушному потоку и способствует эффективной работе двигателя на высоких оборотах, где максимальная мощность становится приоритетной. В результате обеспечивается стабильный прирост мощности вплоть до 6000 об/мин без характерного для атмосферных двигателей «провала» после пика крутящего момента.
- Закрытое положение DISA: максимум тяги при низких оборотах, до 4000 об/мин.
- Открытое положение DISA: оптимизация потока на высоких оборотах для прироста мощности.
- Переходной режим активируется электронным блоком управления по сигналам от датчиков оборотов, дросселя и нагрузки.
Наличие исправного клапана DISA особенно важно при эксплуатации автомобиля в смешанном режиме – он позволяет избежать потери тяги при переключении с низких на высокие обороты. Если система выходит из строя, характер работы двигателя меняется: снижается крутящий момент в нижнем диапазоне, появляется вялость на разгоне, особенно при трогании и обгонах.
Для сохранения эффективности впускной системы рекомендуется регулярно проверять работоспособность привода DISA и состояние заслонки, особенно после 100 000 км пробега. При появлении металлического звона из коллектора или ошибок по впускному тракту – диагностика обязательна.
Признаки неисправности клапана DISA
Падение тяги в диапазоне от 2500 до 4000 об/мин указывает на то, что заслонка клапана не меняет положение. Это происходит при заклинивании оси заслонки или разрушении пластиковых элементов внутри корпуса DISA.
Дополнительный признак – посторонние звуки со стороны впускного коллектора. Зачастую это дребезжание или стук, вызванный разрушением рычажного механизма или ослаблением крепления заслонки.

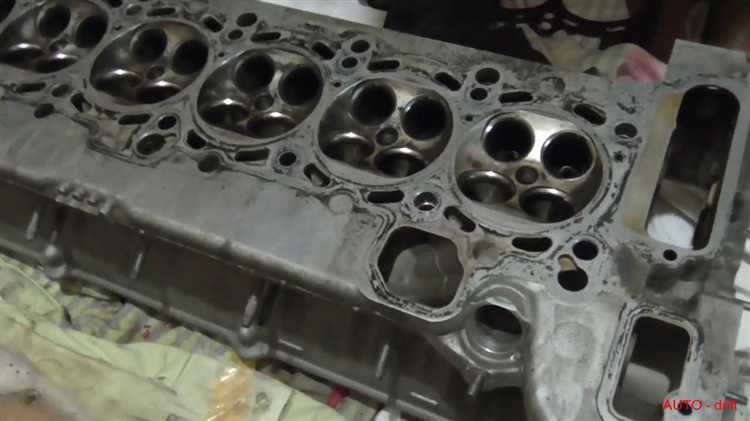

Если внутренняя заслонка отделилась и попала в цилиндр, возможны тяжелые последствия, вплоть до повреждения клапанов и поршней. Такая ситуация сопровождается сильным металлическим звуком, потерей компрессии и появлением ошибок по датчику детонации.
Ошибка по системе изменения длины впускного тракта (обычно код P1531, P1532 или P0171) может появиться при нарушении электрического соединения или отказе электропривода. При этом блок управления фиксирует невозможность активации режима короткого или длинного впуска.
Для точной диагностики рекомендуется вручную проверить механическое состояние заслонки, убедиться в отсутствии люфта оси и целостности внутренних элементов, а также провести опрос блока управления сканером с возможностью чтения параметров в реальном времени.
Как проверить работоспособность DISA на M54
Для диагностики клапана DISA на двигателе BMW M54 рекомендуется начать с визуального осмотра. Снимите корпус воздушного фильтра и отсоедините разъём от клапана. При наличии трещин, люфта в оси заслонки или обломанных пластиковых элементов узел подлежит замене.
Далее проверьте вакуумный привод. На версии клапана с вакуумным управлением убедитесь, что диафрагма держит разрежение. Подайте вакуум через шланг – заслонка должна сработать и удерживаться в закрытом положении. При утечке вакуума клапан неисправен.
На электрических версиях DISA (чаще на поздних M54B30) проверьте подачу питания на разъём. Напряжение должно быть около 12 В при включённом зажигании. Далее проверьте управляющий сигнал – заслонка должна менять положение при изменении оборотов двигателя в диапазоне 4000–4300 об/мин. Если движения заслонки не происходит, используйте мультиметр для оценки сопротивления обмотки электропривода (норма – 30–40 Ом). Значения вне диапазона указывают на обрыв или замыкание.
Дополнительно можно проверить работу клапана DISA с помощью диагностического оборудования (например, INPA или ISTA). В разделе управления исполнительными механизмами запустите тест DISA – при исправном клапане будет слышен щелчок, а в логах отобразится успешное выполнение команды.
При наличии посторонних звуков во впуске (гудение, дребезг) на холостом ходу или нестабильных оборотах следует демонтировать клапан и вручную проверить фиксацию заслонки. Люфт или проворот вала относительно корпуса также свидетельствуют о выходе из строя.
Распространённые поломки клапана и их причины
Клапан DISA на двигателе BMW M54 часто выходит из строя по следующим причинам:
- Заклинивание заслонки – из-за накопления нагара и грязи на подвижных элементах механизма заслонка теряет подвижность, что приводит к неправильному изменению длины впускного коллектора.
- Выход из строя электромотора привода – из-за длительной эксплуатации или попадания влаги в моторчик он может полностью перестать работать, что нарушает работу системы изменения впускного тракта.
- Износ или повреждение уплотнителей – со временем резиновые прокладки теряют эластичность и вызывают подсос воздуха, что отражается на нестабильной работе двигателя и ошибках датчиков.
- Проблемы с электроникой и проводкой – повреждение контактов или окисление разъёмов приводит к неправильной подаче сигнала на клапан, что вызывает сбои в переключении режимов работы DISA.
- Механические повреждения пластин клапана – деформация или трещины заслонки возникают вследствие вибраций, неправильной установки или посторонних предметов в системе впуска.
Для предотвращения поломок рекомендуется регулярно проводить очистку впускного тракта и клапана от нагара, проверять состояние электропроводки и своевременно заменять изношенные уплотнители. Диагностика с помощью сканера позволяет выявить сбои в работе привода и принять меры до серьёзных повреждений.
Оригинальные и альтернативные запчасти для замены DISA
Для BMW M54 клапан DISA выпускается в оригинальном исполнении под артикулом BMW 11 41 7 508 067. Этот элемент изготавливается с учетом заводских допусков и обеспечивает оптимальную работу впускного коллектора. Оригинальный клапан характеризуется высокой надежностью и точностью работы электропривода.
При замене рекомендуется отдавать предпочтение оригинальным деталям из-за их долговечности и точной совместимости. Однако стоимость оригинального клапана DISA достаточно высока – в среднем от 15 000 до 25 000 рублей, что стимулирует поиск альтернативных вариантов.
Аналоги от производителей, таких как Febi Bilstein, Vemo, Topran и URO Parts, доступны по цене в диапазоне 6 000–12 000 рублей. Эти запчасти выпускаются с применением качественных материалов, но могут иметь небольшие отличия в качестве электропривода или уплотнительных элементов.
При выборе альтернативного клапана важно обратить внимание на наличие гарантии, отзывы пользователей и рекомендацию специалистов. Неисправности и снижение ресурса часто связаны с некачественной сборкой или использованием дешевых пластиковых компонентов.
Перед установкой нового клапана DISA желательно провести тщательную диагностику разъемов и электропроводки, так как проблемы могут быть вызваны не только самим клапаном, но и нарушениями в цепи управления. При замене рекомендуется использовать специальные смазки для направляющих и контактов, что продлит срок службы узла.

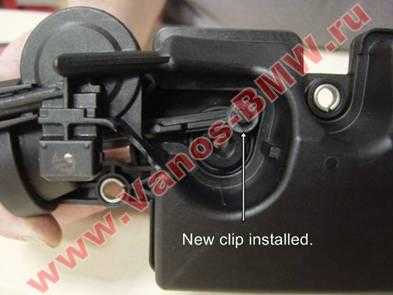

В случае невозможности найти оригинал или качественный аналог возможна реставрация старого клапана с заменой изношенных шестерен и уплотнителей. Однако такой ремонт требует навыков и доступа к комплектующим.
Итог: для долговременной и безотказной работы системы впуска BMW M54 предпочтителен оригинальный клапан DISA или проверенный аналог от авторитетных производителей с гарантией качества.
Инструкция по демонтажу и установке DISA-клапана
Для доступа к DISA-клапану на двигателе BMW M54 необходимо снять впускной коллектор. Для этого отсоедините аккумулятор, чтобы исключить короткое замыкание.
Открутите крепления впускного коллектора и аккуратно отсоедините вакуумные и электрические разъемы, ведущие к клапану и датчикам. Снимите коллектор с двигателя, следя за целостностью прокладок.

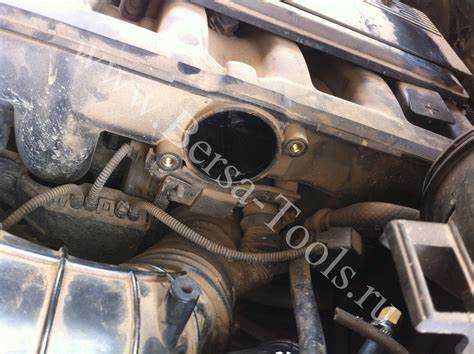

DISA-клапан крепится к впускному коллектору двумя винтами Torx T25. Используйте подходящую отвертку или биту для аккуратного отвинчивания. Извлеките клапан вместе с уплотнительным кольцом.
При демонтаже осмотрите состояние уплотнительного кольца и посадочного места. При необходимости замените уплотнитель на новый для предотвращения подсосов воздуха.
Перед установкой нового или отремонтированного DISA-клапана убедитесь в чистоте посадочного места. Установите клапан в исходное положение и равномерно затяните винты моментом 7 Н·м.
Верните впускной коллектор на место, не забывая установить новые прокладки при необходимости. Подсоедините все разъемы и вакуумные трубки обратно.
После сборки подключите аккумулятор и выполните проверку работоспособности клапана через диагностику или тест на изменение положения заслонки при запуске двигателя.
Вопрос-ответ:
Для чего именно нужен клапан DISA на двигателе BMW M54?
Клапан DISA регулирует длину впускного коллектора, изменяя траекторию воздушного потока в зависимости от оборотов двигателя. Это позволяет улучшить наполнение цилиндров воздухом, повышая мощность на высоких оборотах и крутящий момент на низких. Таким образом, DISA оптимизирует работу двигателя в разных режимах работы.
Как влияет неисправность клапана DISA на работу двигателя M54?
Если клапан DISA заедает или не переключается, меняется геометрия впускного коллектора, что приводит к ухудшению наполнения цилиндров. В результате возникают проблемы с тягой на низких или высоких оборотах, нестабильная работа мотора, возможны перебои в работе или повышенный расход топлива. Иногда неисправность сопровождается ошибками в блоке управления.
Можно ли проверить состояние клапана DISA без его демонтажа?
Да, существует несколько способов проверки. Один из них — слушать щелчки клапана при запуске двигателя, так как при работе DISA слышен характерный звук переключения. Также диагностика с помощью специального сканера позволяет отследить работу актуатора клапана и зафиксировать ошибки. При подозрениях на поломку дополнительно проводят визуальный осмотр после снятия клапана.
Какие детали обычно выходят из строя в конструкции клапана DISA и как это проявляется?
Чаще всего страдают пластиковые лепестки или направляющие внутри клапана, которые подвержены износу и растрескиванию из-за вибраций и температуры. Повреждение приводит к заклиниванию или неправильному положению заслонки, что меняет характеристики впуска. Клиенты отмечают снижение динамики и нестабильный холостой ход. Замена изношенных элементов решает проблему.
