Как перевести аналоговый сигнал в цифровой

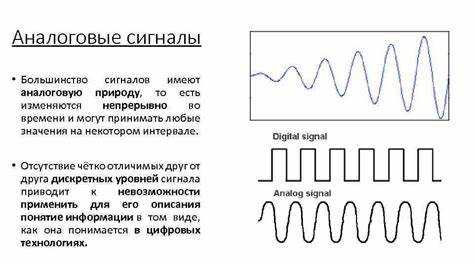

Аналоговый сигнал – это непрерывная функция времени, способная принимать бесконечное множество значений в заданном диапазоне. Он характеризуется амплитудой, частотой и фазой. Для последующей обработки на цифровых устройствах такой сигнал необходимо представить в дискретной форме, то есть преобразовать в цифровой.

Цифровое представление сигнала осуществляется в несколько этапов: дискретизация, квантование и кодирование. Дискретизация заключается в измерении значения сигнала через равные интервалы времени. Например, при частоте дискретизации 44,1 кГц сигнал оцифровывается 44 100 раз в секунду. Квантование – это приближение аналоговых значений к ближайшему уровню шкалы, заданной разрядностью, например 8 или 16 бит. Далее каждый уровень преобразуется в цифровой код.

Выбор параметров дискретизации напрямую влияет на точность передачи исходного сигнала. Согласно теореме Найквиста, минимальная частота дискретизации должна быть не менее чем в два раза выше максимальной частоты сигнала. Несоблюдение этого условия приводит к искажению спектра (алиасингу), которое не может быть устранено программно.

Перед началом преобразования рекомендуется использовать аналоговый фильтр нижних частот для отсечения высокочастотных составляющих, способных исказить результат. После оцифровки данные можно обрабатывать, хранить или передавать с минимальными потерями качества. Такой подход применяется в аудиотехнике, медицинских приборах, системах мониторинга и других сферах, где требуется точная цифровая репрезентация непрерывных физических величин.

Какие параметры аналогового сигнала важны при преобразовании

Перед началом преобразования аналогового сигнала в цифровой необходимо учитывать ряд характеристик, которые напрямую влияют на точность и пригодность результата. Один из ключевых параметров – амплитуда. Она определяет максимальное и минимальное значение сигнала, которое должно быть охвачено диапазоном входа аналого-цифрового преобразователя (АЦП). Несоответствие диапазона может привести к отсечке сигнала или снижению разрешающей способности.

Частота аналогового сигнала определяет требуемую частоту дискретизации. Согласно теореме Найквиста, частота дискретизации должна быть как минимум в два раза выше максимальной частоты входного сигнала, иначе возникает искажение (aliasing). При преобразовании сигналов с высокочастотными компонентами рекомендуется использовать антиалиасинговый фильтр до АЦП.

Динамический диапазон – это отношение между наибольшей и наименьшей амплитудой сигнала, которую необходимо корректно оцифровать. Чем шире диапазон, тем выше должны быть разрядность АЦП и соотношение сигнал/шум. Для точного преобразования сигналов с большим динамическим диапазоном используется АЦП с 16 и более битами.

Уровень шума в аналоговом тракте также критичен. Шум снижает точность преобразования, особенно при слабых сигналах. Рекомендуется минимизировать источники помех, применять экранирование, а также предусмотреть стадию предварительного усиления (предусилитель) с низким коэффициентом шумов.

Импеданс источника сигнала должен соответствовать входному сопротивлению АЦП. Несогласование может вызвать искажения или нестабильную работу схемы. Важно обеспечить согласование по постоянному и переменному току.

Форма сигнала тоже имеет значение. Наличие резких фронтов, переходных процессов или всплесков амплитуды требует более высокой полосы пропускания входного тракта и большей частоты выборки, чем для плавно изменяющихся сигналов.

Как выбрать частоту дискретизации для конкретной задачи

Частота дискретизации определяет, как часто аналоговый сигнал преобразуется в цифровое значение за единицу времени. Неверно выбранное значение может привести к искажению сигнала или избыточным объёмам данных. Основной ориентир – удвоенная максимальная частота полезного сигнала (теорема Найквиста–Шеннона), но на практике этого недостаточно.

• Аудиосигналы: Для человеческого слуха максимум – 20 кГц. Минимально допустимая частота дискретизации – 40 кГц. На практике используются значения 44,1 кГц (аудио-CD), 48 кГц (видео), 96 и 192 кГц – для профессиональной записи и научных целей.
• Измерения вибрации: При анализе механических колебаний частота дискретизации должна быть в 5–10 раз выше основной частоты колебаний, чтобы зафиксировать гармоники и переходные процессы. Например, при максимальной частоте вибрации 1 кГц рекомендуется дискретизация 10 кГц.
• ЭКГ и другие биомедицинские сигналы: Для ЭКГ с максимумом в 150 Гц подойдёт частота дискретизации 500 Гц. Для ЭЭГ (до 100 Гц) достаточно 250–500 Гц.
• Изображения и видео: В задачах сканирования, где сигнал соответствует строкам изображения, частота дискретизации должна учитывать требуемое пространственное разрешение и скорость перемещения датчика.

При выборе частоты дискретизации важно учитывать не только верхнюю границу спектра сигнала, но и:

• фильтрацию перед АЦП (аналоговые фильтры имеют неидеальные характеристики);
• допустимые искажения (при моделировании можно использовать пониженную частоту, если потери несущественны);
• ограничения по объёму данных и производительности системы;
• требования к точности восстановления (в задачах анализа переходных процессов рекомендуется использовать повышенную частоту – в 10 раз выше спектра);
• возможности последующей обработки (в некоторых задачах избыточная частота позволяет применять цифровые фильтры без потерь в полосе интереса).

Оптимальное значение частоты дискретизации – компромисс между точностью, объёмом данных и возможностями обработки. Перед выбором желательно провести спектральный анализ сигнала или использовать осциллограф с функцией FFT для оценки верхней границы спектра.

Что такое квантование и как оно влияет на точность

При квантовании вся амплитуда сигнала разбивается на фиксированное количество уровней. Количество этих уровней зависит от разрядности аналого-цифрового преобразователя (АЦП). Чем выше разрядность, тем больше уровней и тем меньше шаг между ними:

• 8 бит – 256 уровней;
• 12 бит – 4096 уровней;
• 16 бит – 65 536 уровней;
• 24 бита – более 16 миллионов уровней.

Квантование неизбежно приводит к потере точности, поскольку реальные значения амплитуды округляются до ближайшего уровня. Это создает квантовый шум. Его уровень зависит от шага квантования и, соответственно, от разрядности:

• Чем больше бит, тем ниже уровень шума;
• Квантовый шум имеет равномерное распределение по спектру;
• Соотношение сигнал/шум (SNR) при идеальном квантовании можно оценить по формуле: SNR ≈ 6,02 × N + 1,76 дБ, где N – число бит.

Например, для 16-битного сигнала теоретическое SNR составляет около 98 дБ. Для 8-битного – около 50 дБ. Это означает, что при низкой разрядности сигналы с малой амплитудой будут практически неотличимы от шума.

Чтобы минимизировать искажения:

1. Используют АЦП с большей разрядностью при записи звука, изображения или датчиков;
2. Применяют дезеринговые алгоритмы для устранения регулярных артефактов квантования;
3. Обеспечивают согласование диапазона АЦП с амплитудой сигнала – это позволяет задействовать максимум уровней квантования.

Итоговая точность цифрового представления напрямую зависит от глубины квантования. Недостаточная разрядность может привести к потере деталей, особенно в слабосигнальных участках. Поэтому выбор битности АЦП должен соответствовать требованиям конкретного применения.

Как работает аналого-цифровой преобразователь (АЦП)

Аналого-цифровой преобразователь (АЦП) преобразует непрерывный по времени и уровню аналоговый сигнал в цифровую последовательность, пригодную для обработки микропроцессорами. Основная задача АЦП – представить амплитуду сигнала в виде численного кода с заданной точностью и частотой.

Процесс работы АЦП состоит из трёх этапов: выборки, квантования и кодирования. Сначала устройство выполняет выборку – измеряет значение входного напряжения через равные промежутки времени. Частота этих измерений определяется частотой дискретизации и напрямую влияет на точность восстановления сигнала.

На этапе квантования измеренное значение округляется до ближайшего уровня, определённого разрядностью преобразователя. Например, 8-разрядный АЦП имеет 256 уровней квантования, а 12-разрядный – 4096 уровней. Чем выше разрядность, тем меньше ошибка округления, называемая ошибкой квантования.

На последнем этапе каждый уровень квантования кодируется в двоичную форму. Получившийся цифровой код передаётся в микроконтроллер, процессор или память для дальнейшей обработки. Типичная архитектура может включать компаратор, выборочный регистр, опорный источник напряжения и цифровой интерфейс.

Различают несколько типов АЦП: последовательные (SAR), сигма-дельта, двухтактные, параллельные (Flash). Последовательный АЦП (SAR) широко применяется в микроконтроллерах из-за баланса между точностью и скоростью. Flash-АЦП обеспечивает высокую скорость, но требует большого числа компараторов и энергозатратен.

Для точной работы АЦП важно обеспечить стабильное опорное напряжение, низкий уровень шума на входе и согласование импеданса. Наличие антиалиасинг-фильтра до АЦП помогает избежать искажений за счёт высокочастотных компонентов сигнала, превышающих половину частоты дискретизации.

Как снизить шум при преобразовании сигнала

Шум при преобразовании аналогового сигнала в цифровой может существенно исказить результат измерений. Один из базовых методов его снижения – использование аналоговых фильтров нижних частот перед АЦП. Такие фильтры ограничивают полосу пропускания входного сигнала, устраняя высокочастотные составляющие, которые не представляют интереса и могут быть источником ошибки.

Следующий критически важный аспект – экранирование и правильная разводка печатной платы. Аналоговая и цифровая части схемы должны иметь раздельные земли, соединённые в одной точке, чтобы избежать наводок. В местах прохождения чувствительных аналоговых цепей необходимо минимизировать длину дорожек и избегать их пересечения с цифровыми сигналами.

Для уменьшения влияния переходных процессов и электромагнитных наводок следует использовать источник питания с низким уровнем шумов и качественную стабилизацию. Ферритовые фильтры и шины с развязывающими конденсаторами 100 нФ и 10 мкФ по питанию каждого чувствительного компонента также эффективно снижают помехи.

В программной части целесообразно применять усреднение нескольких отсчётов. Например, при 10-кратном усреднении с интервалом между измерениями 10–50 мкс можно компенсировать нестабильность отдельных значений, вызванную фоновыми колебаниями или дрожанием напряжения на входе.

При использовании дельта-сигма АЦП стоит правильно настроить внутреннюю частоту дискретизации и коэффициент подавления внеполосных шумов. Это особенно актуально при измерениях медленно изменяющихся сигналов.

Дополнительно можно применять дифференциальный вход вместо одиночного, чтобы компенсировать помехи, одинаково воздействующие на оба входа. В этом случае разность сигналов будет очищена от синфазных шумов, в том числе от сетевых наводок.

Чем отличаются 8-битные, 10-битные и 16-битные АЦП

Разрядность АЦП определяет количество уровней квантования и напрямую влияет на точность преобразования аналогового сигнала. Для 8-битного АЦП количество дискретных уровней составляет 2⁸ = 256, для 10-битного – 2¹⁰ = 1024, для 16-битного – 2¹⁶ = 65 536.

Чем выше разрядность, тем меньше шаг квантования, что снижает ошибку округления и улучшает детализацию сигнала. Например, при входном диапазоне 0–5 В шаг квантования 8-битного АЦП будет примерно 19,5 мВ, 10-битного – 4,88 мВ, 16-битного – 0,076 мВ.

8-битные АЦП подходят для задач с низкими требованиями к точности, где допустимы большие погрешности. Их преимущество – высокая скорость и невысокая стоимость.

10-битные АЦП применяют в системах с умеренной точностью, например, в аудиооборудовании начального уровня или контроллерах. Они обеспечивают баланс между разрешением и производительностью.

16-битные АЦП используются в измерительных приборах, медицинской технике и профессиональной аудиотехнике, где необходима высокая точность и детализация сигнала. Однако они требуют более мощной обработки данных и часто работают на меньшей скорости.

При выборе АЦП важно учитывать требования к точности, диапазону входных сигналов и допустимому уровню шума. Высокая разрядность увеличивает размер данных и нагрузку на последующую обработку, поэтому необязательно использовать 16-битный АЦП во всех случаях.

Как подключить аналоговый датчик к микроконтроллеру

Для подключения аналогового датчика к микроконтроллеру необходим вход с поддержкой аналого-цифрового преобразования (АЦП). Обычно это один из аналоговых входов (ADC) на плате микроконтроллера.

Первым шагом подключают выход датчика к выбранному аналоговому входу микроконтроллера. Для питания датчика нужно использовать стабильное напряжение, соответствующее его техническим характеристикам (например, 3.3 В или 5 В).

Земля датчика (GND) и микроконтроллера должны быть объединены в общую точку для корректной работы и точного считывания сигнала.

При необходимости применяют резистивный делитель, если выходное напряжение датчика превышает максимально допустимое для входа АЦП. Это защитит микроконтроллер от повреждений.

Если датчик чувствителен к помехам, рекомендуют добавить конденсатор фильтра на входе, например, 0.1 мкФ, чтобы сгладить шумы и получить стабильный сигнал.

Перед считыванием сигнала с АЦП полезно провести калибровку, учитывая характеристики датчика и диапазон входного напряжения микроконтроллера.

В коде микроконтроллера настраивают АЦП на нужное разрешение и частоту преобразования, затем выполняют периодическое чтение аналогового значения для дальнейшей обработки.

Какие ошибки возникают при преобразовании и как их избежать

Основная ошибка – квантование, когда непрерывный сигнал округляется до ближайшего дискретного значения. Это приводит к погрешности, называемой ошибкой квантования. Для снижения её влияния рекомендуется использовать АЦП с большей разрядностью, например, 12 или 16 бит вместо 8 бит.

Недостаточная частота дискретизации вызывает эффект алиасинга – искажение сигнала из-за наложения спектральных компонентов. Для устранения этой ошибки частоту дискретизации выбирают не менее чем в два раза выше максимальной частоты полезного сигнала согласно теореме Найквиста.

Шум и помехи в аналоговом сигнале ухудшают точность преобразования. Для уменьшения помех применяют фильтры низких частот перед АЦП и экранирование кабелей. Также важно обеспечить стабильное питание микроконтроллера и самого АЦП.

Ошибка смещения возникает из-за несовершенной калибровки системы и проявляется как постоянный сдвиг выходного значения. Для её минимизации проводят регулярную калибровку и используют компенсирующие алгоритмы обработки данных.

Нестабильность опорного напряжения АЦП ведёт к нестабильным результатам измерений. Рекомендуется применять прецизионные источники опорного напряжения и контролировать их температуру.

Для повышения точности и снижения ошибок полезно использовать усреднение нескольких измерений и цифровую фильтрацию на этапе обработки данных.

Вопрос-ответ:

Что происходит с аналоговым сигналом при преобразовании в цифровой?

Аналоговый сигнал, который представляет собой непрерывное изменение величины, при преобразовании разделяется на отдельные дискретные уровни. Процесс включает измерение амплитуды сигнала через определённые интервалы времени (дискретизация) и округление полученных значений до ближайшего уровня с помощью квантования. В результате получается последовательность чисел, отражающих исходный сигнал с ограниченной точностью.

Какие параметры сигнала влияют на качество цифрового представления?

Ключевыми параметрами являются частота дискретизации и разрядность аналого-цифрового преобразователя. Частота дискретизации определяет, как часто берутся отсчёты с аналогового сигнала — если она слишком низкая, может возникнуть искажение в виде наложения спектров (алиасинг). Разрядность задаёт количество уровней квантования, влияя на точность измерения амплитуды и уровень шума в цифровом сигнале.

Как избежать искажений сигнала при преобразовании?

Для предотвращения искажений перед преобразователем устанавливают фильтр нижних частот, который удаляет частоты выше половины частоты дискретизации. Это исключает наложение спектров и снижает ошибку квантования. Кроме того, выбор адекватной частоты дискретизации и достаточной разрядности АЦП позволяет сохранить точность и форму исходного сигнала.

В чем отличие 8-битного АЦП от 16-битного при работе с аналоговым сигналом?

8-битный АЦП делит диапазон измерений на 256 уровней, что ограничивает точность и увеличивает квантовальные ошибки, особенно при слабом сигнале. 16-битный АЦП предоставляет 65 536 уровней, обеспечивая более детальную передачу амплитудных изменений и меньшее влияние шума. Для задач, требующих высокой точности и широкого динамического диапазона, предпочтительнее использовать 16-битные преобразователи.

Почему важно правильно выбрать частоту дискретизации для конкретной задачи?

Частота дискретизации определяет максимальную частоту сигнала, которую можно точно воспроизвести после преобразования. Если она слишком низкая, возникают ошибки из-за алиасинга — ложного отображения высокочастотных составляющих. С другой стороны, слишком высокая частота повышает объём данных и нагрузку на систему без значительного улучшения качества. Выбор частоты должен учитывать характеристики исходного сигнала и требования к точности его обработки.

Какие этапы включает процесс преобразования аналогового сигнала в цифровой?

Процесс преобразования аналогового сигнала в цифровой состоит из нескольких последовательных шагов. Сначала происходит выборка — снятие значений сигнала через равные промежутки времени. Затем происходит квантование — каждое значение округляется до ближайшего уровня из конечного набора дискретных значений. После этого значение кодируется в двоичный код, что позволяет представить сигнал в цифровом виде. Каждый из этих этапов влияет на точность и качество результата, поэтому важно правильно подобрать частоту выборки и количество уровней квантования.
