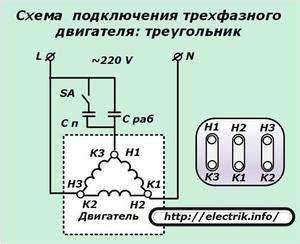

Для подключения трехфазного двигателя к однофазной сети требуется учитывать несколько ключевых факторов, таких как мощность двигателя, тип сети и оборудование для преобразования тока. Основной задачей является правильное распределение мощности и обеспечение стабильной работы двигателя при ограничении однофазного источника.
Первым шагом является выбор подходящего конденсатора, который поможет сбалансировать нагрузку и создать «третью фазу». Для этого можно использовать стартовый конденсатор с необходимым рабочим напряжением и емкостью, в зависимости от мощности двигателя. Например, для двигателя мощностью 1,5 кВт потребуется конденсатор на 70–100 мкФ.
После установки конденсатора, нужно подключить его между фазой и нулем. Это создаст искусственную третью фазу, которая обеспечит работу двигателя. Важно помнить, что для продолжительной работы устройства рекомендуется использовать конденсатор с высокой температурной устойчивостью, так как постоянная нагрузка может вызвать перегрев.
Также необходимо учитывать правильное соединение проводов: фаза и ноль должны быть подключены к соответствующим клеммам на двигателе, а конденсатор – в соответствии с его схемой подключения. Убедитесь, что все соединения выполнены с хорошим контактным сопротивлением, что обеспечит стабильную работу устройства без перегрузок.
Наконец, важно помнить о безопасности: все работы должны проводиться с отключением питания, а также с соблюдением правил заземления. Безопасность при эксплуатации подключенного устройства обеспечивается правильной настройкой защиты от короткого замыкания и перегрузки.

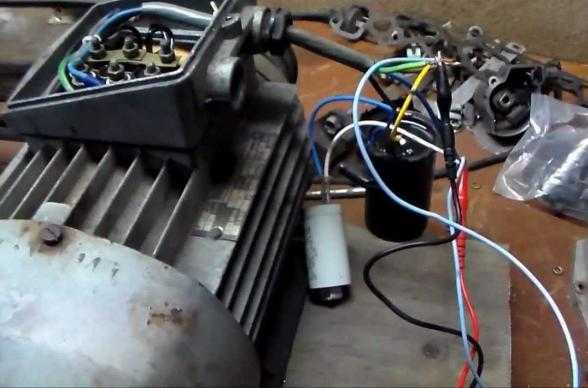

Подготовка инструментов и материалов для подключения
Для подключения трехфазного двигателя к однофазной сети потребуется несколько инструментов и материалов, которые необходимо подготовить заранее.
- Изолированные провода сечением 2,5–4 мм² для подключения двигателя.
- Пусковой конденсатор с номиналом, подходящим для мощности двигателя (обычно от 50 до 100 мкФ).
- Мультиинструмент или отвертки для работы с проводами и крепежными элементами.
- Токовые клещи для проверки тока в сети после подключения.
- Плоскогубцы для зачищения проводов.
- Мультиметр для проверки электрических параметров сети и подключения.
- Клеммные колодки для соединения проводов.
- Кабель с подходящим сечением для подключения от сети к двигателю.
- Ремонтные и монтажные материалы: изоляционная лента, кабельные зажимы.
Важно также убедиться в наличии всех необходимых средств защиты, таких как изолирующие перчатки и очки, для работы с электрическими устройствами.
Перед началом работы проверьте, что все инструменты в исправном состоянии, а материалы соответствуют характеристикам двигателя. Это обеспечит надежное подключение и предотвратит возможные неисправности.

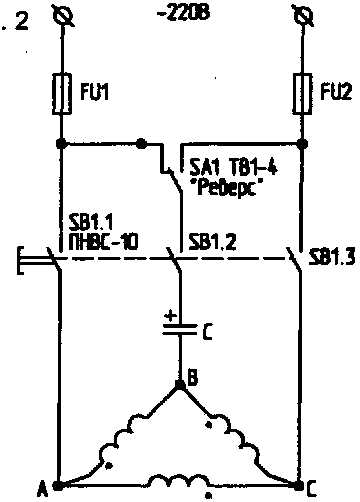

Выбор подходящего конденсатора для подключения
Для эффективного подключения трехфазного двигателя к однофазной сети необходимо использовать конденсатор, который помогает создать фазу для запуска и работы двигателя. Выбор конденсатора зависит от мощности двигателя, его номинала и типа нагрузки.
Основной характеристикой конденсатора является его емкость, измеряемая в микрофарадах (мкФ). Для определения подходящей емкости нужно учитывать мощность двигателя. Рекомендуется использовать конденсатор с емкостью от 70 до 100 мкФ на каждые 1 кВт мощности двигателя.
Также следует обратить внимание на рабочее напряжение конденсатора. Оно должно быть выше, чем напряжение однофазной сети, к которой подключается двигатель. Обычно конденсаторы имеют рабочее напряжение от 250 В до 400 В, в зависимости от мощности сети.
Типы конденсаторов для подключения двигателя могут быть разными. Наиболее популярными являются электролитические и пленочные конденсаторы. Электролитические конденсаторы подходят для использования в качестве стартовых, но их срок службы ограничен. Пленочные конденсаторы имеют более долгий срок службы и лучше подходят для длительной эксплуатации.
Кроме того, важно учитывать температурный режим работы конденсатора. Для стабильной работы в условиях высокой температуры рекомендуется выбирать конденсаторы с повышенной температурной стойкостью, которые могут работать в диапазоне от -40°C до +85°C.
Если подключение происходит к сети с нестабильным напряжением, рекомендуется использовать конденсаторы с защитой от перегрузок и коротких замыканий, чтобы избежать повреждения оборудования.
При неправильном выборе конденсатора может возникнуть перегрузка двигателя, что приведет к его перегреву и поломке.
Порядок подключения проводов к клеммам двигателя
Перед подключением проверьте соответствие маркировки проводов и клемм на корпусе двигателя. Обычно клеммы обозначены как U, V, W для трехфазного подключения и отдельными номерами для однофазного режима. Убедитесь, что напряжение на сети соответствует параметрам мотора.
Для подключения трехфазного двигателя к однофазной сети потребуется использование конденсатора, который подключается параллельно одной из фаз. Подключение производится следующим образом:
1. Подключите нейтральный провод (ноль) к одной из клемм двигателя, маркированной как U.
2. К второй клемме, маркированной как V, подсоедините фазный провод от однофазной сети.
3. К третьей клемме, маркированной как W, подключите конденсатор, который затем подключается к фазному проводу. Конденсатор должен быть выбран в зависимости от мощности двигателя.
4. Убедитесь, что все соединения выполнены надежно, без возможности короткого замыкания или контакта с металлом.
5. При подключении учитывайте полярность фаз и правильность распределения нагрузки, чтобы избежать перегрузки мотора.
После завершения подключения проверьте работу двигателя при отсутствии механических препятствий, убедитесь в стабильности его работы и отсутствии перегрева.
Как правильно подключить конденсатор к однофазной сети
Для подключения конденсатора к однофазной сети необходимо учитывать несколько ключевых моментов. Главное требование – выбор конденсатора с соответствующими характеристиками, чтобы обеспечить нужную емкость для работы двигателя.
Первым шагом будет определение мощности конденсатора. Для этого нужно рассчитать емкость, исходя из мощности двигателя и его типа. Обычно для однофазных двигателей мощностью до 2,2 кВт требуется конденсатор емкостью от 25 до 50 мкФ, для более мощных – от 50 мкФ и выше.
После выбора конденсатора приступают к подключению. Один конец конденсатора подключается к клемме, которая ведет к фазному проводу сети, а второй – к клемме обмотки двигателя. Важно правильно соблюдать полярность, если конденсатор имеет маркировку с указанием + и -. Неправильное подключение может привести к выходу конденсатора из строя.
Затем проверяется изоляция проводов, чтобы избежать короткого замыкания. Все соединения должны быть надежными и защищенными от воздействия внешних факторов.
По завершении монтажа рекомендуется провести тестовую проверку работы двигателя. Он должен запуститься без перебоев, а конденсатор не должен перегреваться.

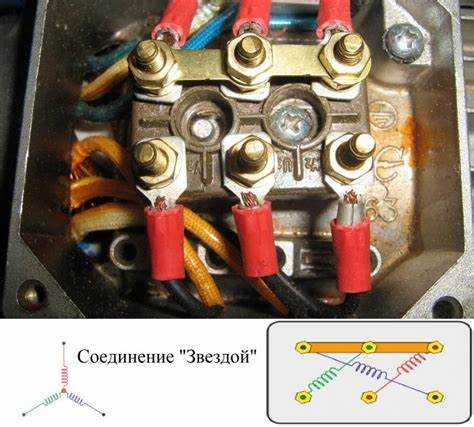

Проверка корректности подключения перед запуском
Перед запуском трехфазного двигателя, подключенного к однофазной сети, необходимо тщательно проверить все соединения. Убедитесь, что клеммы подключены правильно, а проводка соответствует стандартам безопасности.
Первоначально проверьте целостность проводов, исключив любые повреждения изоляции. Если кабель поврежден, его необходимо заменить или изолировать соответствующим образом.
Проверьте соединения проводов с клеммами двигателя и сети. Убедитесь, что зажимы крепко удерживают провода, и они не могут легко отсоединиться.
Особое внимание уделите подключению конденсатора, если он используется для компенсации реактивной мощности. Он должен быть правильно подключен согласно техническим характеристикам двигателя.
Проверьте, что нет коротких замыканий или перекрестных соединений. Используйте мультиметр для проверки сопротивления между фазами и нейтралью, чтобы убедиться в отсутствии замыканий.
Важно, чтобы в месте подключения к сети была обеспечена надлежащая защита от перенапряжений и коротких замыканий. Установите соответствующие предохранители или автоматические выключатели.
После выполнения всех проверок включите питание и внимательно следите за работой двигателя в первые минуты работы. Если двигатель не запускается или работает с шумом, немедленно отключите его и проверьте соединения повторно.
Как избежать перегрева двигателя при подключении
Перегрев трехфазного двигателя при подключении к однофазной сети может привести к его повреждению. Для предотвращения этого важно соблюдать несколько ключевых рекомендаций.
- Выбор правильного конденсатора: использование конденсатора с подходящей мощностью важно для поддержания корректной работы двигателя. Неправильно подобранный конденсатор может вызвать перегрузку и перегрев.
- Регулярная проверка сопротивления изоляции: перед запуском двигателя стоит измерить сопротивление изоляции, чтобы убедиться в отсутствии коротких замыканий или повреждений, которые могут привести к перегреву.
- Использование термозащиты: установка термодатчиков на двигатель позволяет предотвратить перегрев, отключив двигатель при достижении критической температуры.
- Правильная настройка частоты и напряжения: важно проверить, что параметры сети соответствуют техническим требованиям двигателя. Слишком высокое или низкое напряжение может привести к перегрузке.
- Монтаж и размещение конденсатора: конденсатор должен быть установлен в хорошо вентилируемом месте, чтобы избежать перегрева из-за накопления тепла.
Соблюдение этих рекомендаций поможет избежать перегрева двигателя и продлить его срок службы при подключении к однофазной сети.
Тестирование работы двигателя после подключения
После подключения трехфазного двигателя к однофазной сети важно провести тестирование его работы, чтобы убедиться в корректности подключения и отсутствии неисправностей. Начните с визуальной проверки всех соединений на наличие повреждений или ослабленных контактов.
Подключите двигатель к источнику питания и включите его. Обратите внимание на начальную нагрузку – двигатель должен начать вращение без задержек или посторонних шумов. Если двигатель не запускается или работает с перегрузкой, проверьте конденсатор, особенно его емкость и исправность.
Измерьте рабочее напряжение на выходе. Оно должно соответствовать значениям, указанным в технических характеристиках двигателя. Проверьте ток, потребляемый двигателем, с помощью амперметра. При нормальных условиях ток не должен превышать заявленные параметры, иначе это может свидетельствовать о перегрузке или неправильном подключении.
Во время работы двигателя следите за его температурой. Если двигатель сильно нагревается в первые минуты работы, это может указывать на проблемы с подключением или несовпадение характеристик конденсатора с требованиями двигателя.
Если двигатель работает стабильно, без перегрева и излишнего шума, переходите к следующему этапу – проверке его на разных оборотах и под нагрузкой. Оцените динамику и плавность работы на всех возможных режимах, чтобы выявить потенциальные проблемы.
По завершении теста убедитесь, что все элементы системы подключения находятся в безопасном и исправном состоянии. Если возникли какие-либо аномалии, их следует устранить до продолжения эксплуатации двигателя.
Частые ошибки при подключении и способы их устранения
Неправильный выбор конденсатора – одна из самых распространённых ошибок. Для подключения трехфазного двигателя к однофазной сети важно правильно подобрать конденсатор в зависимости от мощности двигателя. Если конденсатор выбран слишком слабым или слишком мощным, это может привести к перегреву и снижению эффективности работы. Для устранения ошибки необходимо точно рассчитать емкость конденсатора с учётом мощности двигателя и его характеристик.
Ошибки при подключении проводов – неправильная расключка может вызвать короткое замыкание или неэффективную работу двигателя. Особенно важно правильно подключить фазу и нейтраль, а также заземление. Убедитесь, что все соединения выполнены качественно, а провода соответствуют требованиям по сечению. При сомнениях следует проконсультироваться с электриком.
Отсутствие проверки полярности конденсатора также может привести к некорректной работе двигателя. Конденсатор должен быть подключён правильно по полярности, иначе это может повлиять на запуск и работу двигателя. Рекомендуется использовать конденсатор с маркировкой для однофазных соединений и проверять его перед подключением.
Использование поврежденных или старых проводов может стать причиной перегрева и даже короткого замыкания. Для подключения двигателя нужно использовать качественные и новые провода, которые соответствуют техническим стандартам. Старые и изношенные провода могут быть причиной падения напряжения и нестабильной работы оборудования.
Несоответствие мощности двигателя и нагрузки – еще одна распространённая ошибка. Иногда при подключении мощных трехфазных двигателей к однофазной сети возникает несоответствие мощности. В результате двигатель не может нормально работать или быстро перегревается. Для решения этой проблемы важно тщательно рассчитать нагрузку и, при необходимости, использовать трансформаторы или понижающие устройства.
Неправильная установка и подключение автомата защиты также может привести к неисправности оборудования. Если защита подключена неверно, это может повлиять на безопасность работы. Подключение автомата защиты следует проводить в соответствии с нормами, чтобы обеспечить надёжную работу двигателя и предотвратить его повреждения.
Вопрос-ответ:
Как выбрать конденсатор для подключения трехфазного двигателя к однофазной сети?
Для выбора конденсатора нужно учитывать мощность двигателя и его номинальное напряжение. Например, для двигателя мощностью 1,5-2,2 кВт и напряжением 220 В потребуется конденсатор емкостью около 50-60 мкФ. Также важно учитывать, что конденсатор должен быть рассчитан на напряжение не ниже рабочего напряжения сети, иначе он может перегреться или выйти из строя.
Какие ошибки можно допустить при подключении трехфазного двигателя к однофазной сети?
Основные ошибки включают неправильный выбор конденсатора, подключение двигателя к неправильным фазам или игнорирование необходимости заземления. Ошибка с конденсатором может привести к перегреву двигателя или его некорректной работе. Также важно тщательно проверять соответствие всех проводов и фаз, чтобы избежать коротких замыканий.
Как предотвратить перегрев двигателя при подключении к однофазной сети?
Для предотвращения перегрева следует правильно выбрать конденсатор, который соответствует мощности двигателя. Также важно следить за его техническим состоянием и обеспечить хорошую вентиляцию вокруг двигателя. В случае работы двигателя на однофазной сети его эффективность снижается, и перегрев может быть частой проблемой, особенно при длительных нагрузках. Размещение конденсатора в месте, где его температура будет ниже, также поможет снизить риск перегрева.
Какие инструменты нужны для подключения трехфазного двигателя к однофазной сети?
Для работы вам потребуются следующие инструменты: изолированная отвертка, мультиметр для проверки напряжения, инструмент для зачистки проводов, плоскогубцы для подключения проводов к клеммам, а также защитные средства — перчатки и очки. Кроме того, обязательно нужно иметь подходящий конденсатор и клеммные коробки для безопасного подключения.
Как проверить правильность подключения двигателя перед запуском?
Перед первым запуском необходимо проверить несколько вещей. Во-первых, убедитесь, что все соединения проводов выполнены правильно и надежно. Во-вторых, проверьте, что конденсатор подключен согласно рекомендациям. После этого стоит измерить напряжение на выходе, чтобы убедиться, что оно соответствует рабочим характеристикам. Наконец, включите двигатель на короткое время и внимательно послушайте его работу. Если слышны посторонние шумы или он перегревается, это может указывать на неправильное подключение.
Как выбрать подходящий конденсатор для подключения трехфазного двигателя к однофазной сети?
Для подключения трехфазного двигателя к однофазной сети необходимо использовать конденсатор, который создаст искусственную третью фазу. Важно учитывать мощность двигателя и тип конденсатора. Для небольших двигателей (до 1,5 кВт) подходит пусковой конденсатор, в то время как для более мощных двигателей необходимо использовать рабочий конденсатор или их комбинацию. Рассчитывая емкость конденсатора, ориентируйтесь на следующие параметры: для двигателей мощностью до 1,5 кВт конденсатор должен быть около 50–70 мкФ, для более мощных двигателей — 100 мкФ и выше. Также важно, чтобы конденсатор был рассчитан на напряжение сети, в которой будет работать двигатель (обычно 250 В или 400 В). В некоторых случаях, если двигатель требует продолжительной работы, может понадобиться использование конденсаторных батарей для равномерного распределения нагрузки.
Какие шаги нужно выполнить при подключении трехфазного двигателя к однофазной сети?
Для подключения трехфазного двигателя к однофазной сети необходимо выполнить несколько ключевых шагов. Во-первых, нужно подготовить все необходимые инструменты и материалы: проводку, конденсатор, клеммную коробку, а также средства для защиты от короткого замыкания и перегрузки. После этого следует отключить питание сети и снять защитный кожух с клеммной коробки двигателя. Затем подключите две фазы к входным клеммам двигателя, оставив одну клемму пустой, так как она не будет использоваться. После этого подключите конденсатор между оставшейся фазой и обмоткой двигателя. Это создаст необходимую искусственную фазу, обеспечивающую правильную работу двигателя. Далее, важно проверить правильность подключения с помощью мультиметра и убедиться, что система правильно заземлена. Наконец, подключите двигатель к сети, проведите тест на запуск и следите за его поведением в процессе работы, чтобы исключить перегрев и другие возможные проблемы.
