Сила тока измеряется в амперах и обозначается буквой I. Она показывает, сколько электрического заряда проходит через поперечное сечение проводника за единицу времени. Один ампер соответствует току, при котором за одну секунду через сечение проходит один кулон заряда.
Для расчёта силы тока в постоянной цепи чаще всего используют закон Ома: I = U / R, где U – напряжение (в вольтах), R – сопротивление (в омах). Например, если напряжение составляет 12 В, а сопротивление – 4 Ом, сила тока будет равна 3 А.
В переменных цепях расчёты требуют учёта реактивных сопротивлений и фазовых сдвигов. В простом случае синусоидального сигнала с активной нагрузкой используется та же формула, но при наличии индуктивности или ёмкости применяется полное сопротивление (импеданс) – Z. Тогда: I = U / Z.
Для точного измерения и проверки силы тока на практике используют мультиметр, включённый в разрыв цепи. При расчётах вручную необходимо обращать внимание на тип цепи, параметры источника и номиналы элементов. Нельзя использовать закон Ома без учёта общей схемы соединения: последовательной или параллельной.

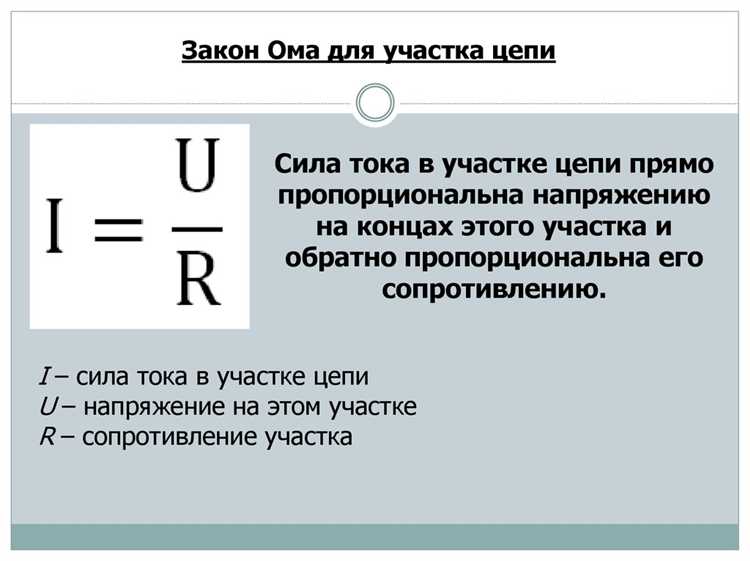

Расчёт силы тока по закону Ома для участка цепи
Для определения силы тока на конкретном участке электрической цепи используется закон Ома в форме: I = U / R, где I – сила тока в амперах (А), U – напряжение на участке в вольтах (В), R – сопротивление участка в омах (Ом).
Измерения напряжения и сопротивления должны быть проведены корректно. Напряжение фиксируется между началом и концом участка цепи при помощи вольтметра, включённого параллельно. Сопротивление определяется омметром или рассчитывается по паспортным данным компонентов, если цепь не находится под напряжением.
Если, например, на участке действует напряжение 12 В, а сопротивление равно 4 Ом, расчёт будет таким: I = 12 / 4 = 3 А. Это значение и есть сила тока, протекающего через данный участок.
При расчётах важно использовать единицы измерения СИ. Напряжение – в вольтах, сопротивление – в омах. Если сопротивление задано в килоомах, его нужно предварительно перевести в омы (1 кОм = 1000 Ом).
Дополнительно следует учитывать температурные и эксплуатационные условия, так как сопротивление проводников может меняться при нагреве. При необходимости точных расчётов в ответственных схемах рекомендуется производить замеры при рабочей температуре.
Определение силы тока через мощность и напряжение
Если известны мощность потребителя (P) и напряжение (U) в цепи, силу тока (I) можно найти по формуле:
I = P / U
Эта зависимость работает при условии, что напряжение указано в вольтах, мощность – в ваттах, а сила тока – в амперах.
- Для бытовых приборов, подключаемых к сети 220 В, значение напряжения обычно известно заранее.
- Мощность можно найти на корпусе устройства или в техническом паспорте. Например, для чайника мощностью 2000 Вт при напряжении 220 В: I = 2000 / 220 ≈ 9,1 А.
- Если прибор работает от переменного напряжения и имеет низкий коэффициент мощности (например, электродвигатель), расчет по активной мощности будет точнее.
Если используется переменный ток, и указана полная мощность в вольт-амперах (ВА), применяется другая формула:
I = S / U, где S – полная мощность в ВА.
Чтобы исключить перегрузку проводки, сравнивайте рассчитанную силу тока с допустимой нагрузкой кабеля и автоматов защиты.
Использование амперметра для прямого измерения тока
Амперметр включается последовательно в цепь, чтобы измерить ток, проходящий через конкретный участок. Это важно: если подключить прибор параллельно, произойдёт короткое замыкание, и амперметр может выйти из строя.
Перед включением устройства убедитесь, что оно рассчитано на ожидаемый диапазон тока. Например, если предполагаемый ток – около 2 А, используйте амперметр с пределом не менее 2,5–3 А. Некоторые модели допускают смену пределов с помощью переключателя – начните с максимального.
При работе с переменным током используются амперметры переменного тока, в том числе цифровые модели с трансформаторными или шунтовыми датчиками. Такие приборы не требуют соблюдения полярности, но также подключаются последовательно.
Если используется токовые клещи, они не требуют разрыва цепи – достаточно охватить один провод. Однако они измеряют только переменный ток, если в приборе не предусмотрен режим DC.
Перед измерением отключите питание цепи, разорвите её в нужной точке и вставьте амперметр. После подключения проверьте фиксацию контактов и включите питание. Снимите показания, затем отключите прибор в обратном порядке.
Учёт сопротивления проводников при расчёте тока
Сопротивление проводов напрямую влияет на силу тока в цепи, особенно при значительной длине линии или использовании тонких жил. При расчётах важно учитывать не только сопротивление нагрузки, но и сопротивление самих соединительных проводников.
Удельное сопротивление меди – 0,0175 Ом·мм²/м, алюминия – 0,028 Ом·мм²/м. Чтобы определить сопротивление конкретного провода, используется формула:
R = (ρ × L) / S,
где R – сопротивление проводника (Ом), ρ – удельное сопротивление материала, L – длина в метрах (учитывается весь путь: «туда и обратно»), S – сечение жилы в мм².
Пример: если используется медный кабель длиной 20 метров (фактически 40 м) и сечением 1,5 мм², то сопротивление будет:
R = (0,0175 × 40) / 1,5 ≈ 0,47 Ом
Это сопротивление необходимо прибавлять к сопротивлению нагрузки при расчёте тока по закону Ома:
I = U / (R_нагрузки + R_провода)
Пренебрежение сопротивлением кабеля может привести к заниженной оценке тока и перегреву проводки. Особенно критично это в цепях с малым напряжением (например, 12 или 24 В), где даже незначительное сопротивление вызывает существенное падение напряжения.
Для снижения потерь тока используют провода большего сечения, минимизируют длину кабеля и избегают соединений с плохим контактом. В распределительных линиях практикуется расчёт допустимого падения напряжения – обычно не более 5% от номинала.

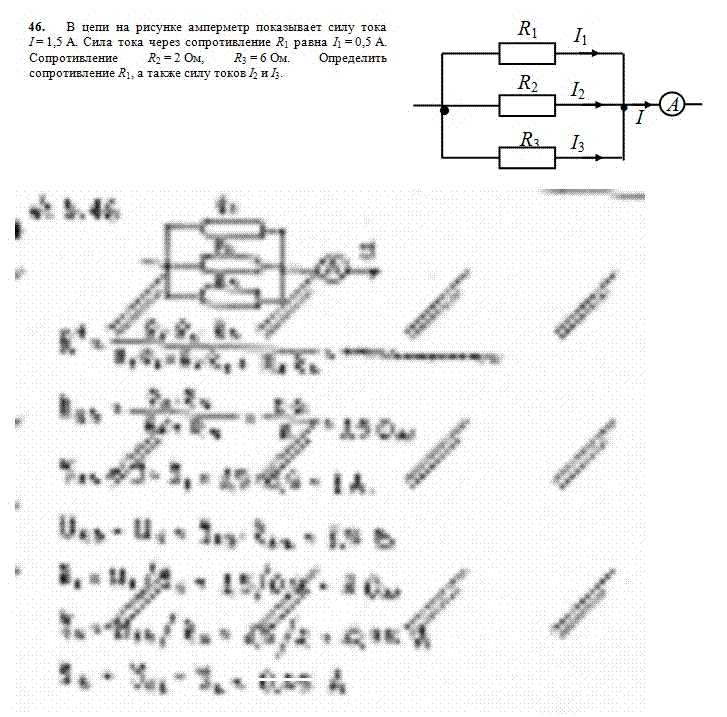

Особенности расчёта тока в параллельных цепях
В параллельной цепи общее напряжение на всех участках одинаково, поэтому расчёт тока выполняется для каждого ответвления отдельно по закону Ома: I = U / R, где U – общее напряжение сети, R – сопротивление конкретного участка.
Если известно общее напряжение и сопротивления отдельных ветвей, токи рассчитываются независимо. Например, при трёх параллельно соединённых резисторах с сопротивлениями 4 Ом, 6 Ом и 12 Ом и напряжении 12 В, токи будут: 3 А, 2 А и 1 А соответственно. Это даёт общий ток цепи 6 А, получаемый суммированием: Iобщ = I1 + I2 + I3.
Если сопротивления неизвестны, но заданы токи или мощности отдельных приборов, можно пересчитать сопротивления или использовать соотношения P = U × I и R = U² / P для промежуточных вычислений. Убедитесь, что единицы измерения согласованы.
В случае сложных параллельных соединений с разветвлённой структурой, удобнее сначала заменить группы параллельных резисторов на эквивалентные. Для двух параллельных сопротивлений формула: 1 / Rэкв = 1 / R1 + 1 / R2. Это упрощает расчёт суммарного тока и позволяет перейти к анализу более простых цепей.
Точные измерения сопротивлений ветвей, особенно в старой или комбинированной проводке, требуют омметра или мостовой схемы. При наличии электроприборов с переменной нагрузкой (например, обогревателей с термостатом), итоговый ток может меняться, и расчёт требует допущений или контроля во времени.
Расчёт силы тока в последовательных цепях
В последовательной цепи сила тока одинакова во всех её элементах. Для расчёта достаточно определить общее сопротивление цепи и напряжение источника.
Общее сопротивление R определяется суммой всех сопротивлений последовательно включённых элементов:
R = R₁ + R₂ + R₃ + … + Rₙ
Зная общее сопротивление, силу тока I в цепи рассчитывают по закону Ома:
I = U / R
где U – напряжение источника, В; R – общее сопротивление, Ом; I – сила тока, А.
Если сопротивления известны в омах, а напряжение в вольтах, результат силы тока будет в амперах.
| Параметр | Обозначение | Единица измерения | Формула расчёта |
|---|---|---|---|
| Общее сопротивление | R | Ом (Ω) | R = R₁ + R₂ + R₃ + … + Rₙ |
| Сила тока | I | Ампер (А) | I = U / R |
| Напряжение источника | U | Вольт (В) | Измеряется или указывается |
Для точного расчёта учитывайте, что измеренные сопротивления должны быть актуальны, так как влияние температуры и состояния элементов может менять их значение.
Пример: если в цепи три последовательно соединённых резистора с сопротивлениями 4 Ом, 6 Ом и 10 Ом, при напряжении 20 В сила тока будет:
R = 4 + 6 + 10 = 20 Ом
I = 20 В / 20 Ом = 1 А
Сила тока в любом месте этой цепи равна 1 Амперу.

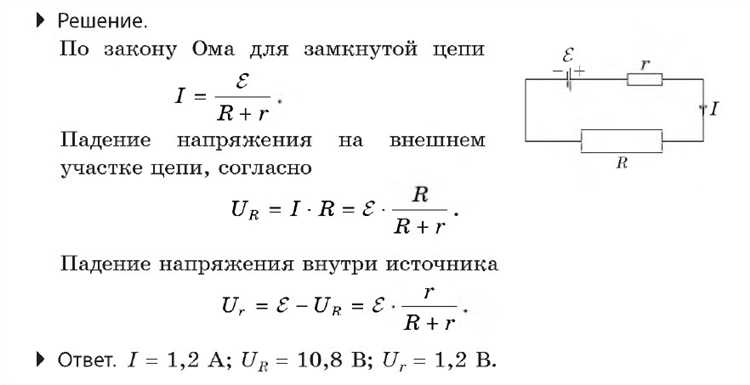

Учёт внутреннего сопротивления источника питания
Внутреннее сопротивление источника питания влияет на реальное значение тока в цепи и должно учитываться при расчетах. Оно возникает из-за конструктивных особенностей элементов питания и может существенно снижать выходное напряжение под нагрузкой.
Для учета внутреннего сопротивления используйте формулу:
I = \frac{U_0}{R + r}
- I – сила тока в цепи, амперы (А)
- U_0 – ЭДС источника, вольты (В)
- R – сопротивление нагрузки, ом (Ω)
- r – внутреннее сопротивление источника, ом (Ω)
При измерении силы тока без учета внутреннего сопротивления часто получается завышенное значение, особенно если r значимо по сравнению с R. Внутреннее сопротивление можно определить экспериментально, измерив напряжение источника без нагрузки и под нагрузкой, затем вычислить r = (U_0 - U_{нагрузки}) / I.
Практические рекомендации:
- В расчетах всегда добавляйте внутреннее сопротивление к сопротивлению нагрузки для точного определения тока.
- Для источников с высоким внутренним сопротивлением (например, аккумуляторы, батареи) учитывайте падение напряжения, чтобы избежать ошибок.
- Если внутреннее сопротивление неизвестно, используйте данные производителя или измеряйте экспериментально.
- При проектировании цепей с малыми сопротивлениями нагрузки внутреннее сопротивление источника становится ключевым фактором, влияющим на стабильность и мощность тока.
Учет внутреннего сопротивления помогает избежать неправильных расчетов и обеспечивает точность при выборе элементов и настройке электрических схем.
Проверка расчётов при помощи закона сохранения тока

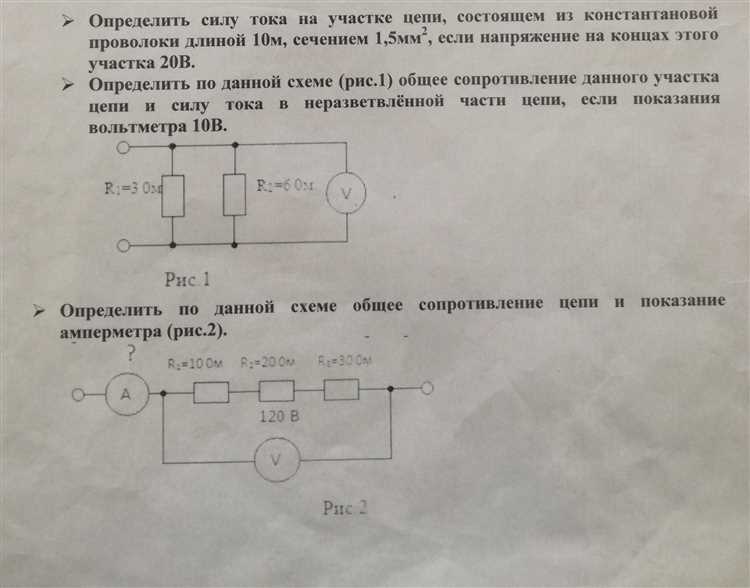

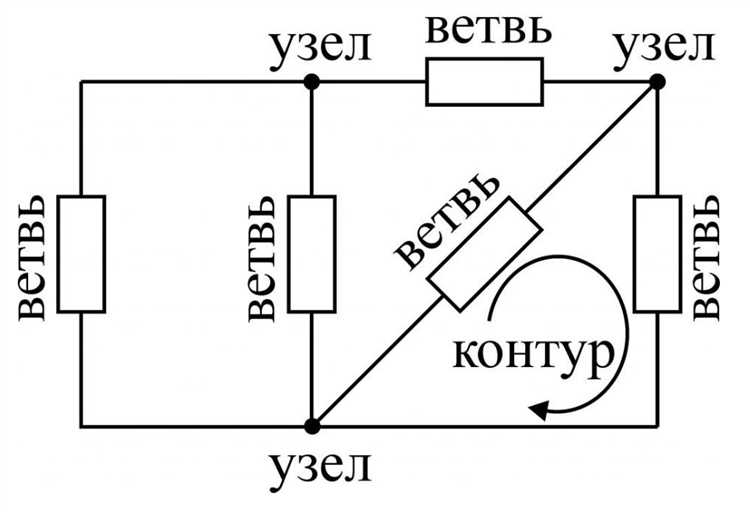

Закон сохранения тока гласит: сумма токов, входящих в узел электрической цепи, равна сумме токов, выходящих из него. Для проверки расчётов необходимо выделить узлы и вычислить токи в каждом направлении.
Например, если в узле три входящих тока: 2 А, 3 А и 1 А, а два выходящих – 4 А и 2 А, то сумма входящих равна 6 А, а сумма выходящих – 6 А. Значит, расчёты корректны.
При расчёте сложных цепей следует применить метод узловых потенциалов или метод контурных токов, чтобы определить все токи в ветвях. Затем проверить баланс токов в каждом узле.
Если сумма входящих и выходящих токов в узле не совпадает, следует пересмотреть исходные данные или расчётные формулы. Чаще всего ошибка возникает из-за неправильного учёта сопротивлений или направлений токов.
Практический совет: для удобства отметьте направления токов стрелками и придерживайтесь одного направления (обычно от источника к нагрузке). Это снизит риск ошибки при проверке.
Повторная проверка узловых токов особенно важна в параллельных и смешанных цепях, где распределение токов менее очевидно. Закон сохранения тока – простой и эффективный инструмент контроля правильности вычислений.
Вопрос-ответ:
Как правильно использовать закон Ома для расчёта силы тока на конкретном участке цепи?
Закон Ома определяет силу тока через деление напряжения на сопротивление участка цепи. Чтобы рассчитать ток, нужно измерить или знать напряжение на участке и его общее сопротивление. Сила тока I вычисляется по формуле: I = U / R, где U — напряжение в вольтах, а R — сопротивление в омах. Важно учитывать, что сопротивление должно включать все элементы на участке, включая проводники и нагрузки.
Как рассчитать общий ток в цепи, если резисторы подключены последовательно?
При последовательном соединении ток через все резисторы одинаковый, так как ток не разветвляется. Чтобы найти силу тока, сначала суммируйте сопротивления всех резисторов: R_общ = R1 + R2 + R3 + … Затем измерьте или задайте напряжение источника U. Используйте формулу закона Ома для всей цепи: I = U / R_общ. Этот ток будет одинаков по всему последовательному участку.
Что влияет на точность расчёта силы тока в реальной цепи и как это учитывать?
В реальной цепи на точность влияют внутренние сопротивления источника питания, сопротивления проводников и контактов, а также параметры самих нагрузок. Чтобы повысить точность, включают внутреннее сопротивление источника в общий расчёт, добавляют сопротивление проводов и учитывают температурные изменения, которые влияют на сопротивление. Игнорирование этих факторов может привести к значительным отклонениям от теоретических значений.
Как определить силу тока в параллельной цепи с несколькими ветвями?
В параллельной цепи напряжение на всех ветвях одинаковое. Чтобы найти силу тока в каждой ветви, нужно знать сопротивление этой ветви и напряжение источника. Используйте закон Ома для каждой ветви: I_n = U / R_n, где I_n — ток в ветви, R_n — сопротивление ветви, U — напряжение. Общий ток в цепи равен сумме токов всех ветвей: I_общ = I1 + I2 + I3 + …
Можно ли рассчитать силу тока по мощности и напряжению, если сопротивление неизвестно?
Да, если известна мощность нагрузки и напряжение, сила тока определяется по формуле I = P / U, где P — мощность в ваттах, U — напряжение в вольтах. Этот способ полезен, когда сопротивление не измеряется напрямую, а данные по мощности доступны. Однако важно учитывать, что такой расчёт применим для активной нагрузки с постоянным сопротивлением, иначе результат может быть неточным.
