Передний датчик удара на Ford Focus 2 устанавливается в системе пассивной безопасности и отвечает за своевременное срабатывание подушек безопасности при фронтальном столкновении. Его точное расположение важно учитывать при проведении диагностики, ремонте или замене элементов передней части кузова.
На Фокусе второго поколения передний датчик удара размещён под передним бампером, ближе к центральной части усилителя. Он крепится к металлическому основанию кузова, как правило, болтами с прямым доступом с нижней стороны автомобиля. Доступ к нему возможен после снятия защиты двигателя или частичного демонтажа переднего бампера.
При поиске датчика стоит ориентироваться на небольшой пластиковый или металлический корпус с разъёмом, подключённым к жгуту проводов системы SRS. Перед любыми работами по осмотру или замене необходимо отключить аккумулятор и выждать не менее 10 минут, чтобы избежать ложного срабатывания системы.
В случае замены или проверки рекомендуется использовать оригинальные запчасти и строго следовать заводским рекомендациям. Некорректная установка датчика может привести к неработоспособности подушек безопасности или ложному срабатыванию при незначительном ударе.
Расположение переднего датчика удара на Форд Фокус 2
Передний датчик удара на Ford Focus 2 расположен за передним бампером, ближе к центру автомобиля. Он закреплён на поперечине усилителя бампера, которая находится между лонжеронами. Конструкция предусматривает монтаж датчика на металлической основе, защищённой от прямого механического воздействия и влаги.
Для доступа к датчику потребуется снять передний бампер. Процесс демонтажа начинается с отсоединения подкрылков, снятия крепёжных элементов в арках колёс и под капотом, а затем аккуратного снятия самого бампера. После этого можно увидеть металлическую балку, к которой прикручен датчик с помощью болтового соединения.
При замене или диагностике датчика следует отключить минусовую клемму аккумулятора не менее чем за 10 минут до начала работ. Это необходимо для исключения срабатывания подушек безопасности, так как датчик напрямую связан с системой SRS.
Форма и точка крепления могут отличаться в зависимости от года выпуска и комплектации автомобиля. Важно использовать оригинальные или сертифицированные аналоги, соответствующие заводским спецификациям, чтобы обеспечить корректную работу системы безопасности.
Как получить доступ к переднему датчику удара
Перед тем как приступить к работам, необходимо отключить минусовую клемму аккумулятора, чтобы избежать срабатывания подушек безопасности. Без этого условия любые манипуляции с компонентами системы SRS недопустимы.
Датчик расположен за передним бампером, ближе к нижней части телевизора (передней панели), по центру или со смещением к левой стороне автомобиля. Для доступа потребуется частичная разборка передней части.
Сначала необходимо снять переднюю облицовку радиатора. Она удерживается на клипсах и саморезах, которые располагаются в верхней части под капотом. После снятия решетки радиатора потребуется демонтировать бампер. Для этого откручиваются крепления в арках колес, снизу и под капотом. После отсоединения всех фиксаторов бампер аккуратно снимается с направляющих.
Когда бампер снят, датчик удара становится доступен визуально. Он крепится на металлическом кронштейне, чаще всего болтом под ключ на 10. Для демонтажа нужно отсоединить разъём питания, зафиксированный защёлкой. При установке нового датчика необходимо убедиться в надежности крепления и правильности подключения разъёма.
После завершения всех работ сборка выполняется в обратном порядке. Перед подключением аккумулятора следует проверить целостность всех подключений и отсутствие повреждений на проводке.

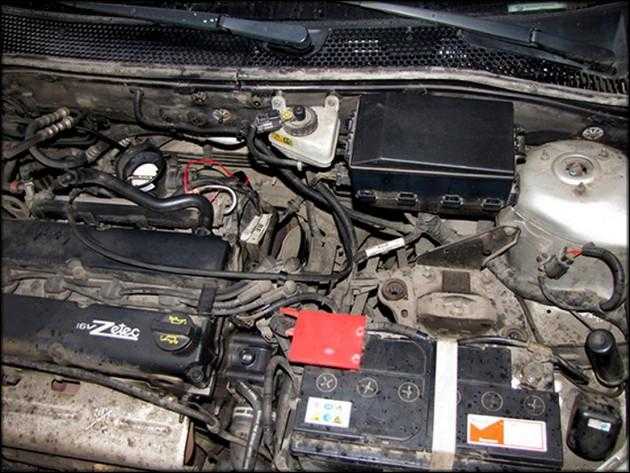

Как выглядит передний датчик удара Форд Фокус 2
Передний датчик удара на Форд Фокус 2 выполнен в виде компактного пластикового модуля прямоугольной формы. Его корпус, как правило, черного или тёмно-серого цвета, изготовлен из прочного термостойкого пластика. Размеры прибора приблизительно 4–6 см в длину и около 2–3 см в ширину. Вес датчика небольшой, что упрощает его крепление и замену.
На внешней части датчика размещён многоконтактный разъём для подключения к проводке системы SRS. Контактная группа может иметь пластиковую защёлку жёлтого или оранжевого цвета, что указывает на принадлежность к системе безопасности. Сам разъём чаще всего 2- или 3-контактный, с защитой от случайного отсоединения.
- Корпус – прямоугольный, пластиковый, с маркировкой или серийным номером.
- Крепления – два отверстия под болты, расположенные по бокам корпуса.
- Разъём – расположен на торце, защищён фиксатором и направляющей.
На некоторых модификациях может присутствовать металлическая накладка или термозащитный экран. С внутренней стороны корпуса расположен пьезоэлектрический сенсор или акселерометр, регистрирующий резкие изменения ускорения. Эти элементы визуально не видны, но определяют назначение датчика.
Для точного опознания детали при разборке стоит ориентироваться на:
- Наличие жёлтого разъёма – это типичный признак элементов системы подушек безопасности.
- Фиксирующие выступы и посадочные места на корпусе – соответствуют только штатным креплениям.
- Маркировка – на корпусе выбит или нанесён номер OEM или логотип производителя (например, FoMoCo).

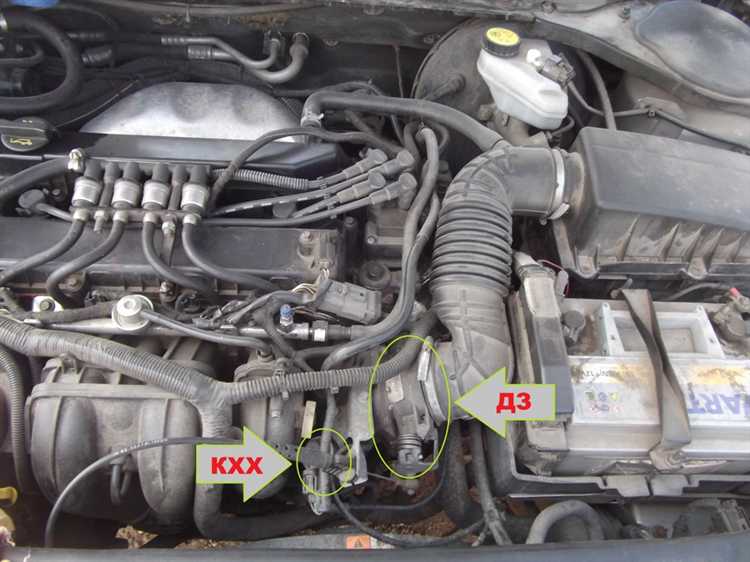

Разборка элементов для проверки местоположения датчика
Перед началом разборки необходимо отключить минусовую клемму аккумулятора, чтобы избежать срабатывания системы SRS. Работа проводится только при полностью обесточенном автомобиле.
Для доступа к переднему датчику удара потребуется демонтировать пластиковую защиту моторного отсека (если установлена) и снять передний бампер. Защита фиксируется клипсами и саморезами – их необходимо выкрутить и аккуратно снять экран.
Передний бампер крепится с нижней части к подкрылкам и к передней панели. Сначала отсоединяются фиксаторы в арках колес, затем нижние винты по периметру. Далее – крепления под фарами и у решётки радиатора. После откручивания всех точек крепления бампер аккуратно стягивается вперёд с фиксацией жгутов проводки противотуманных фар (если они есть).
После снятия бампера открывается доступ к усилителю переднего бампера и поперечине, за которой установлен датчик удара. Он фиксируется на кронштейне с помощью одного или двух болтов. Расположение – ближе к центральной части, между лонжеронами, чуть ниже замка капота.
При осмотре важно убедиться в целостности проводки и отсутствии коррозии на разъёмах. Разъединение контактов допускается только при отключённой батарее. После визуальной проверки допускается снять сам датчик для дальнейшей диагностики или замены.

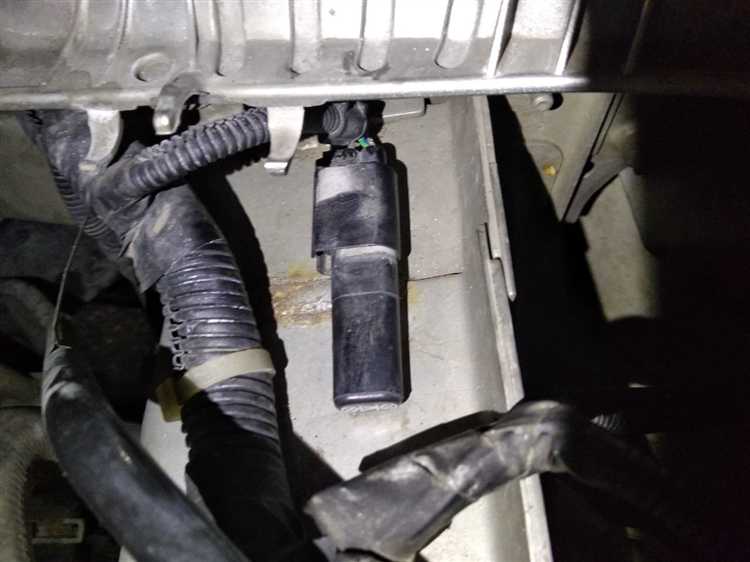

Типичные ошибки при поиске переднего датчика удара
Игнорирование конструкции переднего бампера. Часто предполагается, что датчик установлен на видимом участке, но на Форд Фокус 2 он закреплён внутри передней части усилителя бампера, ближе к центру. Проверка только внешней поверхности не даст результата.
Поиск на стороне радиатора или фар. Передний датчик удара не имеет отношения к компонентам системы охлаждения или освещения. Расположение датчика не связано с радиаторной рамой, он установлен на металлической балке усилителя за пластиковым корпусом.
Снятие капота вместо демонтажа бампера. Некоторые владельцы начинают с разборки капота или решётки радиатора, хотя датчик расположен ниже. Для доступа требуется частичный демонтаж переднего бампера и защиты двигателя снизу.
Ошибочная ориентация по схемам других моделей. Расположение датчика на Фокусе 2 отличается от других поколений и моделей Ford. Например, в Фокусе 3 он может быть сдвинут ближе к лонжеронам. Использование неподходящих схем приводит к потере времени.
Принятие других элементов за датчик удара. Датчик может быть спутан с элементами крепления, абсорбера или кронштейнами. Он представляет собой небольшой прямоугольный блок с разъёмом и маркировкой от производителя (Bosch или Continental), обычно окрашен в серый или чёрный цвет.
Попытки поиска без отключения аккумулятора. Любые манипуляции с компонентами системы SRS (включая датчики удара) должны выполняться только после полного отключения питания. Несоблюдение этого правила может привести к срабатыванию подушек безопасности.
Особенности крепления переднего датчика удара
Передний датчик удара на Форд Фокус 2 устанавливается на специальном кронштейне, закреплённом внутри передней части кузова, обычно за радиаторной решёткой или в области усилителя бампера. Кронштейн выполнен из металла с антикоррозийным покрытием для обеспечения долговечности и устойчивости к вибрациям.
Фиксация датчика осуществляется при помощи болтов с резьбой М6 или М8, в зависимости от года выпуска автомобиля. Для предотвращения самопроизвольного откручивания используется контргайка или гроверная шайба. Важно не перетягивать крепления, чтобы избежать повреждения корпуса датчика.
Электрический разъём датчика крепится отдельно и оснащён фиксатором, предотвращающим выпадение при вибрациях. Кабельный жгут следует направлять в штатные пазы и использовать защитные гофры для предотвращения перетирания проводов при движении и вибрации.
При монтаже необходимо соблюдать точность положения датчика: отклонение от штатного места даже на несколько миллиметров может повлиять на корректность срабатывания системы безопасности. Рекомендуется использовать маркировочные метки или фотодокументацию для правильной установки.
Ремонт или замена датчика требуют аккуратного демонтажа крепёжных элементов и проверки состояния крепежных точек на наличие коррозии или деформаций, так как это влияет на надёжность работы всей системы. В случае повреждений кронштейн подлежит замене.
Вопрос-ответ:
Где именно расположен передний датчик удара на Форд Фокус 2?
Передний датчик удара на Форд Фокус 2 установлен за бампером, рядом с усилителем передней части кузова. Обычно его можно найти в центральной зоне, чуть ниже уровня капота, закреплённым на металлической панели. Это обеспечивает надёжное срабатывание при столкновении спереди.
Как отличить передний датчик удара от других компонентов под капотом?
Передний датчик удара представляет собой небольшое электронное устройство с жёстким креплением и защитным корпусом, обычно прямоугольной или квадратной формы. Его отличает наличие электрических разъёмов для подключения к системе безопасности, а также специфическое расположение — он находится вблизи усилителя бампера, в отличие от датчиков двигателя или других элементов.
Можно ли самостоятельно проверить исправность переднего датчика удара на Форд Фокус 2?
Самостоятельная проверка датчика удара возможна, но требует аккуратности и базовых знаний. Важно отключить аккумулятор, чтобы избежать ложных срабатываний. Затем нужно демонтировать бампер или защитный кожух, найти сам датчик и осмотреть его на предмет повреждений. Для точной диагностики обычно применяют специализированный сканер, который считывает коды ошибок в системе безопасности.
Какие признаки могут указывать на неисправность переднего датчика удара на Форд Фокус 2?
Одним из явных признаков служит загорание индикатора подушки безопасности на приборной панели. Также может появиться постоянный звуковой сигнал при включении зажигания или неработоспособность системы ABS. При столкновении подушки безопасности могут не раскрыться из-за неправильных данных с датчика. Визуально возможны повреждения корпуса или разъёмов датчика после аварии.
Как получить доступ к переднему датчику удара для замены на Форд Фокус 2?
Для доступа к датчику обычно требуется снять передний бампер. После этого открывается вид на усилитель и монтажные элементы, к которым прикреплён датчик. Дальше аккуратно отсоединяют электрические разъёмы, откручивают крепёжные болты и извлекают датчик. Важно соблюдать осторожность при работе с электрикой и системами безопасности, лучше отключить аккумулятор до начала работ.
Где конкретно расположен передний датчик удара на автомобиле Форд Фокус 2?
Передний датчик удара на Форд Фокус 2 обычно находится в передней части кузова, за решёткой радиатора, ближе к центру автомобиля. Его устанавливают на металлическую часть или специальное крепление, чтобы он мог быстро фиксировать удар и передавать сигнал системе безопасности. Иногда датчик размещают под передним бампером или рядом с радиаторной решёткой, но точное расположение может зависеть от конкретной модификации и года выпуска.
Как получить доступ к переднему датчику удара для его проверки или замены на Форд Фокус 2?
Для доступа к переднему датчику удара на Форд Фокус 2 обычно необходимо снять передний бампер или декоративную решётку радиатора. Это связано с тем, что датчик расположен в области, скрытой за этими элементами. После демонтажа можно увидеть крепления датчика и отсоединить его от проводки. При этом важно аккуратно обращаться с разъёмами и фиксирующими элементами, чтобы не повредить другие компоненты. После замены или проверки датчик устанавливается в обратном порядке, тщательно проверяя надёжность крепления и подключений.
