6 осевой гироскоп – это электронный датчик, который совмещает измерение угловой скорости по трём осям (гироскоп) и ускорения по трём осям (акселерометр). Такое сочетание позволяет точно фиксировать движения и ориентацию в пространстве. В отличие от классических гироскопов, работающих только с вращениями, 6 осевой модуль даёт расширенные данные для комплексного анализа положения объекта.
В основе работы лежит микромеханическая структура, где чувствительные элементы реагируют на изменения угловой скорости и ускорения. Информация преобразуется в цифровой сигнал и передаётся в управляющий контроллер для обработки. Благодаря этому устройство применяется в мобильных телефонах, дронах, игровых контроллерах и системах стабилизации.
При выборе 6 осевого гироскопа обращают внимание на чувствительность, частоту опроса и точность измерений. Высокая частота обновления данных, например 100 Гц и выше, обеспечивает более плавное отслеживание движений. Также важна интеграция с другими датчиками и совместимость с используемой электроникой.
Принцип действия 6 осевого гироскопа в мобильных устройствах
6 осевой гироскоп в мобильных устройствах объединяет триосевой гироскоп и трехосевой акселерометр, обеспечивая измерение угловой скорости и ускорения по шести осям. Основной сенсор – MEMS-гироскоп, где вращающийся элемент реагирует на угловые изменения устройства, создавая сигнал пропорционально скорости вращения.
Три датчика акселерометра фиксируют линейное ускорение по осям X, Y и Z, компенсируя погрешности гироскопа и уточняя положение устройства в пространстве. Синхронизация этих данных позволяет корректно определять ориентацию, движения и жесты пользователя.
Сигналы с MEMS-гироскопа преобразуются в цифровой формат через встроенный АЦП, после чего микроконтроллер объединяет данные с акселерометра, используя алгоритмы фильтрации (например, фильтр Калмана или комплементарный фильтр). Это снижает шумы и дрейф сенсоров.
В мобильных приложениях 6 осевой гироскоп обеспечивает точное управление камерами, стабилизацию видео, навигацию и распознавание жестов. Для правильной работы рекомендуется проводить калибровку при первом включении устройства и после значительных температурных изменений.
Встроенные гироскопы имеют типичный диапазон измерения от ±250 до ±2000 градусов в секунду и чувствительность на уровне десятых долей градуса в секунду, что достаточно для плавного реагирования на движение рук и тела.
Важным аспектом работы является энергопотребление: современные 6 осевые гироскопы оптимизированы для минимального расхода энергии без потери точности, что продлевает время работы мобильного устройства без подзарядки.
Отличия 6 осевого гироскопа от классических гироскопов
Классический гироскоп обычно измеряет угловую скорость вокруг трёх осей: X, Y и Z. Это достигается с помощью трёх независимых датчиков угловой скорости, объединённых в один модуль. 6 осевой гироскоп же совмещает в себе не только гироскопические датчики, но и акселерометры, добавляя ещё три измерения ускорения по тем же осям.
Таким образом, 6 осевой гироскоп сочетает данные о вращении и линейных перемещениях, обеспечивая более точное и комплексное определение положения и движения объекта. В классических гироскопах информация ограничивается только угловой скоростью, что снижает точность при анализе сложных движений.
В техническом плане 6 осевой гироскоп реализован как компактный сенсорный модуль MEMS, включающий три осевых гироскопа и три осевых акселерометра. Это снижает габариты и энергопотребление по сравнению с установкой отдельных приборов, что важно для мобильных устройств и дронов.
Применение 6 осевых гироскопов позволяет уменьшить накопление ошибок дрейфа, так как акселерометр помогает скорректировать данные гироскопа. В классических системах для компенсации дрейфа часто требуется внешняя калибровка или дополнительные датчики.
Рекомендация для разработчиков и инженеров: при необходимости точного слежения за положением и движением в трёхмерном пространстве стоит выбирать именно 6 осевые модули. Они оптимальны для задач навигации, стабилизации и управления, где важна одновременная оценка угловых и линейных параметров.
Практическое применение 6 осевого гироскопа в дронах и робототехнике
6 осевой гироскоп объединяет трехосевой гироскоп и трехосевой акселерометр, что позволяет одновременно измерять угловую скорость и ускорение по всем направлениям. В дронах это обеспечивает точное определение положения и ориентации аппарата в пространстве, что критично для стабильного полета и управления.
В робототехнике 6 осевой гироскоп помогает контролировать движения и баланс робота, особенно в сложных условиях или при взаимодействии с нестабильной поверхностью. Он обеспечивает обратную связь для систем стабилизации и навигации, позволяя корректировать движения в реальном времени.
Например, в квадрокоптерах данные с 6 осевого гироскопа используются для стабилизации полета при ветре или резких маневрах. Обработанные сигналы интегрируются с алгоритмами управления, что снижает дрожание и улучшает точность позиционирования.
В роботах с динамическим балансом, таких как двухколесные или шагающие модели, гироскоп отслеживает наклоны и ускорения, позволяя микроконтроллеру корректировать действия двигателей для поддержания устойчивости.
Рекомендуется использовать 6 осевые гироскопы с низким уровнем шума и высокой частотой опроса для снижения задержек в управлении. Интеграция с дополнительными сенсорами (GPS, магнитометры) улучшает качество навигации и ориентации в пространстве.

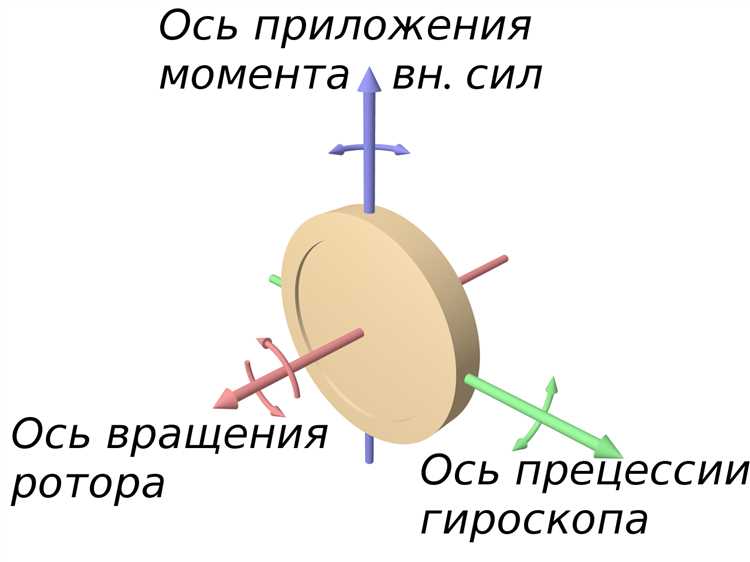

Как 6 осевой гироскоп интегрируется с акселерометром
6 осевой гироскоп объединяет три оси измерения угловой скорости и три оси акселерометра, что позволяет одновременно отслеживать угловые перемещения и линейные ускорения устройства. Встроенный акселерометр фиксирует ускорения по осям X, Y и Z, а гироскоп измеряет скорость вращения вокруг этих осей. Совмещение данных обеспечивает полное понимание положения и движения в пространстве.
Интеграция реализуется на уровне датчика и программного обеспечения. Чаще всего 6 осевой модуль содержит MEMS-гироскоп и MEMS-акселерометр в одном корпусе с общей шиной данных, что снижает задержки и ошибки синхронизации. Для получения точных результатов применяется алгоритм фильтрации, например, фильтр Калмана или комплементарный фильтр, которые объединяют показания обоих сенсоров.
Практическое значение интеграции – коррекция дрейфа гироскопа. Гироскопы склонны к накоплению ошибки из-за смещения нуля, что со временем снижает точность измерений. Акселерометр, хоть и менее точен при динамических движениях, стабилизирует данные, позволяя алгоритмам исправлять отклонения гироскопа.
При программной обработке данных с 6 осевого датчика важно учитывать частоту обновления и синхронизацию показаний. Рекомендуется использовать частоту от 100 Гц и выше для минимизации задержек и повышения плавности отслеживания. Также нужно обеспечить корректную калибровку обеих частей датчика, учитывая влияние температуры и внешних вибраций.
В результате объединение 6 осевого гироскопа с акселерометром повышает надежность ориентации и движения устройств, таких как дроны, смартфоны и роботы, за счет комплексного анализа кинематических параметров.
Типичные ошибки при использовании 6 осевого гироскопа и их устранение
Ошибка №1 – некорректная калибровка сенсора. Без правильной калибровки гироскоп и акселерометр дают смещённые данные, что ведёт к ошибкам в определении ориентации. Для устранения необходимо выполнить процедуру калибровки согласно документации устройства, обычно это вращение по всем осям в течение нескольких секунд.
Ошибка №2 – шумы и дрейф показаний. Механические вибрации и температурные изменения влияют на точность гироскопа. Используйте фильтры Калмана или комплементарные фильтры для сглаживания данных и уменьшения дрейфа.
Ошибка №3 – неправильное слияние данных с акселерометром. Некорректное объединение данных приводит к потерям информации об угловой скорости и ускорении. Рекомендуется использовать специализированные алгоритмы датчиков движения, например, Madgwick или Mahony, чтобы точно объединять данные с 6 осей.
Ошибка №4 – несоответствие частоты опроса сенсоров и скорости обработки. Если частота чтения данных ниже, чем скорость изменений ориентации, это вызывает пропуски и искажения. Оптимизируйте частоту опроса под задачи, обычно 100–200 Гц достаточно для большинства приложений.
Ошибка №5 – неправильное подключение и настройка интерфейса передачи данных. Неправильное соединение шины I2C или SPI приводит к потере данных и ошибкам синхронизации. Проверьте корректность разводки и уровни логики, а также используйте задержки и повторные попытки при чтении данных.
Ошибка №6 – пренебрежение температурной компенсацией. Температурные колебания влияют на показания гироскопа. Используйте встроенные температурные датчики и алгоритмы компенсации для повышения стабильности измерений.
Методы калибровки 6 осевого гироскопа в различных устройствах
Калибровка 6 осевого гироскопа необходима для корректного определения угловых скоростей и компенсации системных ошибок, таких как смещение нуля и дрейф. Методы калибровки различаются в зависимости от типа устройства и условий эксплуатации.
Основные методы калибровки:
- Статическая калибровка – устройство фиксируется в неподвижном положении, при этом измеряются значения гироскопа. Среднее значение в этом состоянии используется для определения смещения нуля (offset). В мобильных устройствах этот метод часто применяется при старте системы.
- Динамическая калибровка – устройство последовательно поворачивается вокруг разных осей на известные углы или вращается с контролируемой скоростью. Сравнивая реальные углы с измеренными, вычисляют поправки на коэффициенты масштабирования и нелинейность.
- Калибровка по данным акселерометра – используется совместно с 6 осевым гироскопом, так как акселерометр определяет направление гравитации. На основе данных акселерометра корректируются отклонения гироскопа в статике и при медленных движениях.
- Автоматическая адаптивная калибровка – алгоритмы, встроенные в прошивку, непрерывно отслеживают поведение датчика во время работы. Они корректируют параметры смещения и дрейфа без необходимости вмешательства пользователя. Чаще применяется в робототехнике и дронах.
Практические рекомендации по калибровке в популярных устройствах:
- Смартфоны и планшеты: используют комбинацию статической и автоматической адаптивной калибровки. Рекомендуется класть устройство на ровную поверхность при запуске приложений, использующих гироскоп.
- Дроны и роботы: перед полетом или запуском рекомендуется выполнить динамическую калибровку – вращение аппарата вокруг всех осей. Часто процесс автоматизирован в контроллерах полета.
- VR-устройства и контроллеры: применяют высокоточные динамические калибровки с дополнительной коррекцией намагниченности и температурных изменений, так как точность критична.
- Промышленные измерительные системы: регулярная калибровка на поверочных стендах с использованием эталонных угловых скоростей и температурных камер для компенсации влияния окружающей среды.
При калибровке важно учитывать влияние температуры, так как параметры гироскопа изменяются с её колебаниями. Рекомендуется проводить калибровку при рабочей температуре или реализовать температурную компенсацию в программном обеспечении.
Также следует избегать вибраций и сильных магнитных полей во время калибровки – они искажают показания датчика.
Вопрос-ответ:
Что такое 6 осевой гироскоп и для чего он используется?
6 осевой гироскоп — это датчик, который измеряет угловые скорости по трём осям вращения и дополнительно отслеживает ускорение по трём другим осям. Его применяют в мобильных устройствах, дронах и робототехнике для определения положения и движения объекта в пространстве.
Как 6 осевой гироскоп отличается от обычного гироскопа?
Обычный гироскоп фиксирует угловое вращение по одной или трём осям, а 6 осевой гироскоп объединяет данные с гироскопа и акселерометра. Это позволяет получить более точные и полные сведения о движении и ориентации устройства.
Какие принципы работы лежат в основе 6 осевого гироскопа?
В основе работы лежит измерение угловой скорости с помощью микромеханических элементов, которые реагируют на вращение вокруг трёх осей. Дополнительно акселерометр фиксирует ускорение по трём направлениям. Обработка этих данных позволяет определить положение и перемещение объекта.
Почему важно правильно калибровать 6 осевой гироскоп?
Калибровка устраняет систематические ошибки и смещения датчиков, которые могут привести к неправильным измерениям ориентации и движения. Без корректной калибровки данные будут неточными, что скажется на работе навигации и управления устройствами.
В каких устройствах чаще всего встречается 6 осевой гироскоп?
Чаще всего такие гироскопы используются в смартфонах, планшетах, дронах, игровых контроллерах и робототехнических системах. Они помогают точно определить движение и ориентацию, что улучшает пользовательский опыт и управление.
Что такое 6 осевой гироскоп и для чего он применяется?
6 осевой гироскоп — это датчик, который измеряет угловую скорость по трём осям и дополнительно фиксирует ускорение по трём другим осям. По сути, он объединяет возможности гироскопа и акселерометра, позволяя отслеживать ориентацию и движение устройства в пространстве с высокой точностью. Такой датчик широко используется в мобильных гаджетах, дронах, робототехнике и системах навигации, где важно быстро и точно определять положение и движение объекта.
