Для оценки состояния аккумулятора автомобиля важно измерить его напряжение с помощью специализированных приборов. Оптимальное напряжение полностью заряженного автомобильного аккумулятора должно находиться в диапазоне 12,6–12,8 В. Если напряжение ниже 12,4 В, аккумулятор требует подзарядки или замены.
Основными приборами для точного измерения напряжения являются цифровые мультиметры и тестеры аккумуляторов. Мультиметр позволяет измерить напряжение с точностью до сотых долей вольта, что особенно важно при диагностике. Тестеры аккумуляторов дают дополнительную информацию о состоянии заряда и внутреннем сопротивлении, позволяя оценить ресурс батареи.
Правильный замер напряжения проводится при отключённом двигателе и без подключения дополнительных потребителей электроэнергии, чтобы получить достоверные результаты. Рекомендуется проводить измерения регулярно, особенно перед наступлением холодного сезона, так как низкая температура снижает ёмкость аккумулятора и повышает вероятность его разряда.
Выбор прибора для замера напряжения аккумулятора
Для точного измерения напряжения автомобильного аккумулятора требуется мультиметр с диапазоном не менее 20 В постоянного тока (DC). Оптимальный выбор – цифровой мультиметр с точностью не хуже ±0,5%. Аналоговые приборы менее предпочтительны из-за сложности точного считывания и большей погрешности.
Важно, чтобы мультиметр имел функцию измерения напряжения постоянного тока (DCV), а не переменного (ACV), поскольку аккумулятор выдает именно постоянное напряжение. Для аккумуляторов 12 В стандартный диапазон 20 В позволяет избежать перегрузок и обеспечивает достаточную детализацию показаний.
Если цель – регулярный контроль состояния аккумулятора, стоит обратить внимание на приборы с функцией измерения внутреннего сопротивления или тестеры аккумуляторов. Они показывают не только напряжение, но и общее состояние батареи.
Бюджетные варианты мультиметров начинаются от 700 рублей, при этом важно проверять качество контактов щупов – тонкие или поврежденные провода снижают точность измерений. Желательно выбирать приборы с защитой от перегрузки и индикацией полярности.
Дополнительно рекомендуется использовать щупы с зажимами «крокодилами» для надежного контакта с клеммами аккумулятора, что исключит ошибочные показания из-за плохого соприкосновения.
Подготовка аккумулятора к измерению напряжения
Перед замером напряжения необходимо обеспечить отсутствие внешних нагрузок на аккумулятор. Отключите все потребители электроэнергии, включая свет в салоне, магнитолу и другие приборы. Машина должна быть в состоянии покоя минимум 30 минут после выключения двигателя для стабилизации напряжения.
Очистите клеммы аккумулятора от загрязнений и окислов с помощью металлической щетки или наждачной бумаги. Плохой контакт приводит к искажению показаний приборов.
Проверьте плотность электролита, если это обслуживаемый аккумулятор. При низком уровне жидкости или недостаточной плотности измерения напряжения могут быть неточными. В этом случае рекомендуется выполнить подзарядку или обслуживание перед проверкой.
Перед подключением измерительного прибора убедитесь в исправности проводов и отсутствии повреждений изоляции. Клеммы мультиметра или вольтметра должны плотно прилегать к аккумуляторным контактам.
Температура окружающей среды влияет на показания – оптимальная для замера температура от +10°C до +25°C. При низких температурах напряжение может снижаться, что стоит учитывать при интерпретации результатов.

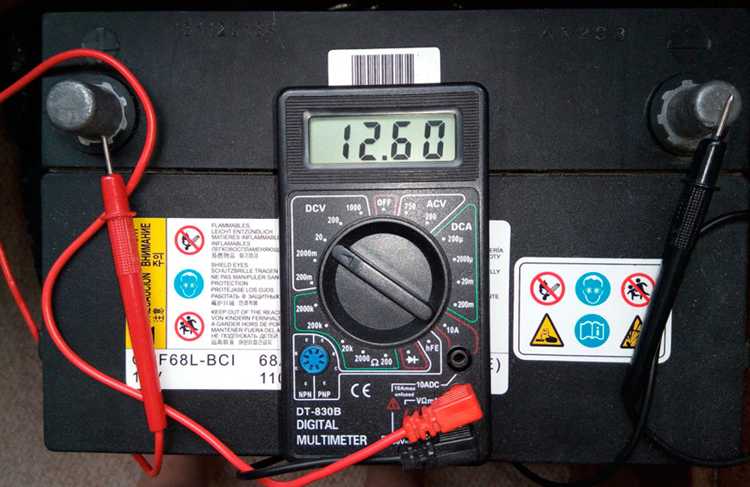

Как правильно подключить мультиметр к аккумулятору
Для точного измерения напряжения на аккумуляторе используйте цифровой мультиметр с диапазоном не менее 20 В постоянного тока (DCV). Установите переключатель прибора в режим измерения постоянного напряжения (DCV).
Перед подключением отключите все потребители и заглушите двигатель автомобиля, чтобы избежать искажений показаний. Обязательно проверьте исправность и чистоту наконечников щупов мультиметра.
Подключение производится напрямую к клеммам аккумулятора: красный щуп – к плюсовой клемме, черный щуп – к минусовой. Контакт должен быть плотным, без загрязнений и окислов. Если клеммы покрыты коррозией, очистите их металлической щеткой.
Измерение следует проводить при стабильном положении щупов, чтобы избежать колебаний показаний. Нельзя менять полярность подключения: обратное подключение может привести к ошибке или повреждению прибора.
После подключения подождите 2–3 секунды, пока показания стабилизируются. Нормальное напряжение полностью заряженного аккумулятора в покое находится в диапазоне 12,6–12,8 В. Значения ниже 12,4 В указывают на частичный разряд.
По окончании измерения аккуратно отсоедините щупы, сначала черный, затем красный, чтобы избежать короткого замыкания.
Настройка мультиметра для точного измерения напряжения
Выберите режим измерения постоянного напряжения (DCV или V⎓). Для автомобильного аккумулятора диапазон должен быть не ниже 20 В, так как среднее напряжение находится около 12 В.
Если мультиметр имеет несколько диапазонов, установите вручную значение 20 В. Автоматический режим часто допускает небольшие колебания и снижает точность на низких уровнях.
Перед измерением убедитесь, что тестовые щупы исправны и надежно подключены к мультиметру. Красный щуп подключается к гнезду с маркировкой «VΩ» или «V», черный – к «COM».
Проверьте калибровку мультиметра на контрольном источнике напряжения, если есть возможность. Это позволит исключить ошибки прибора и повысить достоверность результатов.
При измерении избегайте касания металлических частей щупов пальцами, чтобы не искажать показания из-за дополнительного сопротивления.
Перед снятием показаний дайте мультиметру стабилизироваться в выбранном режиме, особенно если прибор оснащён функцией автонастройки.
Избегайте применения диапазонов измерения переменного напряжения (ACV) при проверке аккумулятора – это приведет к неверным данным.

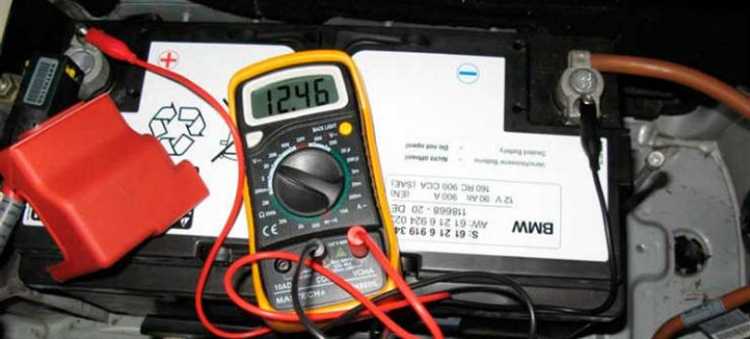

Проверка напряжения аккумулятора на заведённом и заглушённом двигателе
Измерение напряжения аккумулятора при заглушённом двигателе показывает уровень заряда без влияния генератора. В норме напряжение должно находиться в диапазоне 12,4–12,7 В. Значение ниже 12,4 В указывает на разряженный аккумулятор, а выше 12,7 В – на возможную перезарядку или неисправность.
При заведённом двигателе мультиметр должен показывать напряжение в диапазоне 13,8–14,4 В. Это напряжение генератора при нормальной работе бортовой сети. Если показания ниже 13,8 В, зарядка аккумулятора может быть недостаточной, что приводит к его быстрой разрядке. Напряжение выше 14,4 В свидетельствует о перезарядке, что опасно для ресурса аккумулятора.
Для проверки подключите щупы мультиметра к клеммам аккумулятора, соблюдая полярность. Снимайте показания сначала при выключенном двигателе, затем при работающем. Повторите измерения несколько раз для стабильности результата. При отклонениях обратитесь к диагностике генератора и системы зарядки.
Интерпретация результатов замера напряжения аккумулятора
Напряжение аккумулятора напрямую указывает на его текущее состояние и степень заряда. При измерении мультиметром необходимо учитывать, что значение напряжения зависит от состояния двигателя и нагрузки.
- Напряжение ниже 12,4 В у заглушенного двигателе свидетельствует о частичной разрядке аккумулятора. Значение ниже 12,0 В указывает на глубокий разряд и требует подзарядки или замены.
- В пределах 12,6–12,8 В аккумулятор считается полностью заряженным при отсутствии нагрузки и заглушенном двигателе.
- При заведённом двигателе напряжение на клеммах аккумулятора должно быть в диапазоне 13,7–14,7 В. Это показатель исправной работы генератора и системы зарядки.
- Если напряжение при работающем двигателе не превышает 13,0 В, вероятна неисправность генератора или регулятора напряжения.
- Напряжение свыше 15,0 В при работающем двигателе может указывать на перезаряд аккумулятора, что негативно сказывается на его ресурсе.
Для точной диагностики рекомендуется измерять напряжение сразу после простоя автомобиля не менее 6 часов, чтобы избежать искажений из-за остаточного заряда.
В случае сомнительных результатов целесообразно проверить аккумулятор нагрузочной вилкой или провести тест с помощью специализированного тестера.
При обнаружении пониженного напряжения следует проверить плотность электролита (для необслуживаемых моделей этот шаг невозможен) и состояние клемм, а также убедиться в отсутствии паразитных разрядов.
Проверка напряжения аккумулятора с помощью нагрузочной вилки
Нагрузочная вилка позволяет оценить реальную ёмкость и состояние аккумулятора под нагрузкой, имитируя стартерный пуск двигателя. Для проверки подключите вилку к клеммам аккумулятора, выдерживая нагрузку в течение 10–15 секунд.
Оптимальное напряжение под нагрузкой должно оставаться не ниже 9,6 В при температуре около +20 °C. Если напряжение опускается ниже этого значения, аккумулятор требует подзарядки или замены.
Перед тестом убедитесь, что аккумулятор полностью заряжен, и отключите все потребители электроэнергии в автомобиле. После проверки дайте аккумулятору отдохнуть не менее 30 секунд для восстановления напряжения.
Измерение с нагрузочной вилкой точнее отражает способность аккумулятора обеспечить пусковой ток, в отличие от простого замера напряжения без нагрузки. Использование прибора позволяет выявить внутренние повреждения и снижение ёмкости, которые не видны при покое.
Причины и действия при нестабильных показаниях напряжения
Нестабильные показания напряжения аккумулятора часто возникают из-за следующих факторов:
- Плохой контакт клемм аккумулятора с проводами – окисление, коррозия или загрязнение снижают качество соединения.
- Ослабленные или поврежденные клеммы и соединения провода создают прерывистый контакт.
- Использование неисправного или некалиброванного измерительного прибора приводит к колебаниям в показаниях.
- Влияние внешних факторов: вибрации двигателя, перепады температуры и электромагнитные помехи.
- Внутренние проблемы аккумулятора, например, дефектные пластины или снижение электролита.
Для устранения нестабильных показаний необходимо выполнить последовательные действия:
- Осмотреть и очистить клеммы аккумулятора от окисления и загрязнений с помощью щетки и специального средства для контактов.
- Плотно закрепить клеммы, проверить отсутствие люфта и коррозии в местах соединения.
- Использовать исправный и откалиброванный мультиметр или вольтметр, настроенный на соответствующий диапазон измерения постоянного напряжения.
- Проводить измерения в спокойном состоянии автомобиля – двигатель заглушён, минимально включено электрооборудование.
- При подозрении на внутренние неисправности аккумулятора провести нагрузочный тест или обратиться в сервис для комплексной диагностики.
Следуя этим рекомендациям, можно добиться стабильных и достоверных показаний напряжения, что важно для правильной оценки состояния аккумулятора.
Вопрос-ответ:
Каким прибором лучше всего измерять напряжение автомобильного аккумулятора?
Для проверки напряжения аккумулятора обычно используют цифровой мультиметр с функцией измерения постоянного напряжения. Он дает точные и стабильные показания, что позволяет оценить состояние батареи. Аналоговые приборы могут показывать погрешности из-за вибраций и износа стрелочного механизма. Важно выбирать устройство с диапазоном, охватывающим от 0 до 20 В, чтобы корректно измерять напряжение аккумулятора и системы автомобиля.
Почему показатели напряжения на аккумуляторе могут изменяться при разных условиях проверки?
Изменения в показаниях напряжения часто связаны с нагрузкой и состоянием самого аккумулятора. Например, напряжение на заглушенном двигателе отражает уровень заряда без нагрузки, но стоит включить приборы или запустить двигатель — напряжение может подняться или упасть из-за работы генератора и электросистемы. Кроме того, температура окружающей среды и степень износа батареи влияют на напряжение. Чтобы получить объективные данные, измерения нужно проводить в спокойном режиме и с учетом влияния внешних факторов.
Как правильно подключить мультиметр к аккумулятору для точного замера напряжения?
Для точного измерения необходимо подключать щупы мультиметра непосредственно к клеммам аккумулятора: красный — к плюсовой, черный — к минусовой. Контакты должны быть чистыми и не окисленными, чтобы избежать ложных показаний. При этом важно не создавать короткое замыкание и придерживаться правил безопасности. Перед замером прибор переключают в режим постоянного напряжения (DCV) с подходящим диапазоном, обычно около 20 В.
Что означают результаты измерения напряжения аккумулятора, и как по ним понять, нужна ли замена?
Напряжение около 12,6 В у полностью заряженного аккумулятора говорит о хорошем состоянии. Если показатель опускается ниже 12,0 В — батарея разряжена или изношена. При напряжении меньше 11,8 В аккумулятор вряд ли сможет нормально запустить двигатель. Однако один замер не всегда отражает реальную картину — полезно проверить напряжение под нагрузкой и во время работы двигателя. Если значения стабильно низкие или быстро падают, это сигнал к диагностике и, вероятно, замене аккумулятора.
