Неправильное подключение топливных шлангов на бензонасосе – распространённая ошибка при самостоятельном ремонте или замене элементов топливной системы. Обычно на насосе имеется два штуцера: один для подачи топлива из бака к двигателю, второй – для обратки или подачи топлива обратно в бак. Их перепутывание приводит к нарушению давления в системе и может вызвать остановку двигателя.
Если трубки подключены неправильно, топливо не поступает в рампу или карбюратор. В результате мотор либо не запускается, либо глохнет сразу после старта. Особенно критично это для инжекторных двигателей, где давление в магистрали должно соответствовать заводским параметрам. При обратной циркуляции насос работает вхолостую, создавая нагрузку на электродвигатель и ускоряя его износ.
Также возможны подтёки бензина в районе штуцеров, особенно если шланги надеты с натягом и без хомутов. Это создаёт риск возгорания. На карбюраторных двигателях ошибка может не проявиться сразу, но в движении авто начнёт «троить», терять тягу и срываться с холостых оборотов. Для диагностики достаточно проследить за направлением подачи топлива при включении зажигания и сравнить с заводской схемой подключения.
Перед установкой необходимо чётко определить: какой из патрубков отвечает за подачу, а какой за обратку. На большинстве бензонасосов направление указано стрелками на корпусе. Если маркировки нет, рекомендуется предварительно проверять работу насоса на открытой системе – подсоединяя шланги к прозрачной ёмкости. Это поможет избежать повреждений и упростит запуск двигателя после сборки.
Как устроены топливные трубки и их назначение
Топливные трубки представляют собой жесткие или армированные гибкие каналы, по которым топливо подаётся от бензобака к топливному насосу, далее – к топливной рампе или карбюратору, а излишки возвращаются обратно в бак. В стандартной системе с бензонасосом обычно используется минимум две трубки: подающая и обратная.
Подающая трубка соединяет выход бензобака с входом бензонасоса. По ней топливо перемещается под давлением в сторону двигателя. При этом трубка должна выдерживать давление от 3 до 5 атмосфер для инжекторных систем и около 0,3–0,5 атмосфер для карбюраторных.
Обратная трубка необходима для сброса излишнего топлива, не использованного двигателем. Она соединяет регулятор давления топлива или выход рампы с верхней частью бензобака. Наличие этой трубки стабилизирует давление в системе и предотвращает избыточную нагрузку на насос.
На некоторых автомобилях может быть также вентиляционная трубка или магистраль от абсорбера, участвующая в улавливании паров бензина. Она не предназначена для транспортировки жидкости, но конструктивно схожа с другими топливными линиями.
Материалы трубок варьируются от металлических (сталь, алюминий) до многослойных пластиков с химической защитой. Гибкие участки армируются текстилем или металлом для предотвращения разрывов и перегибов. Все соединения герметизируются при помощи хомутов, штуцеров или быстросъёмных фитингов, в зависимости от конструкции.
При обслуживании топливной системы важно точно определить, какая трубка за что отвечает, особенно при демонтаже или замене насоса. Ошибка в подключении может привести к потере давления, пусковым сбоям или утечке топлива.

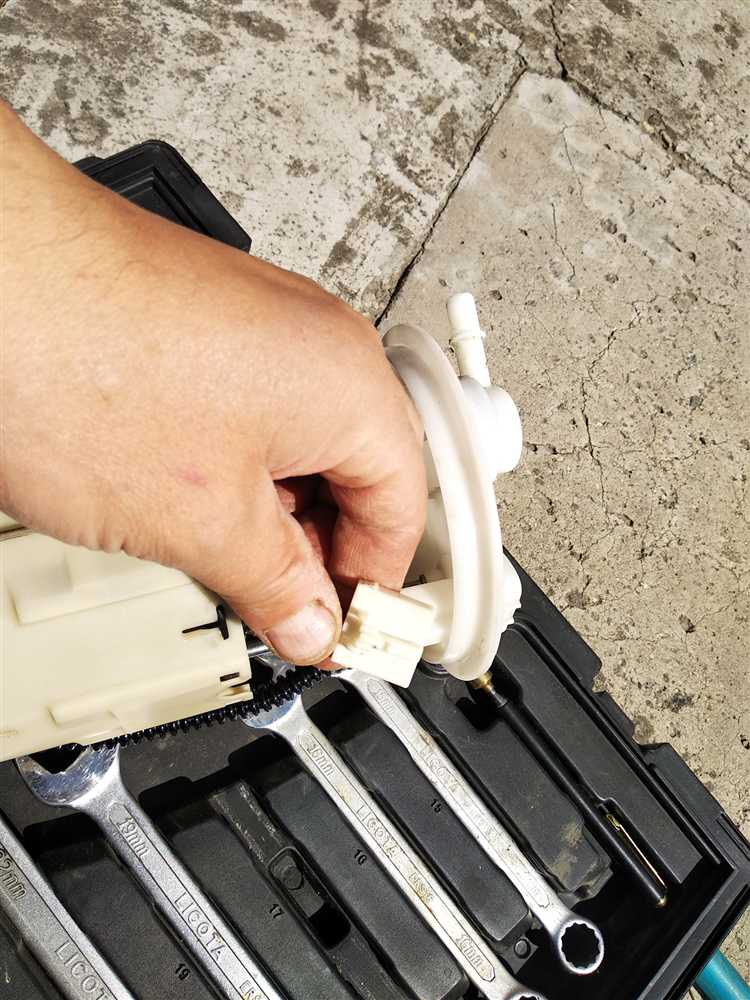

Что произойдёт при перепутывании подачи и обратки
При неправильном подключении топливных трубок – когда подающая линия подключена к обратке, а обратка к подаче – бензонасос начинает нагнетать топливо в топливный бак вместо топливной рампы или карбюратора. Давление в системе резко падает, и двигатель либо не запускается, либо глохнет почти сразу после запуска.
В системах с инжектором ЭБУ получает сигналы о низком давлении топлива от датчика, что может привести к включению аварийного режима или полной блокировке подачи. Давление в топливной рампе не достигает необходимых 3–3,5 бар (в зависимости от модели), и форсунки не могут нормально распылять топливо.
В случае карбюраторных двигателей, бензин просто не поступает в поплавковую камеру, из-за чего смесь становится обеднённой или вовсе отсутствует. Попытки запуска будут безрезультатны, свечи зажигания останутся сухими.
Если перепутанные трубки оставлены на длительное время, бензонасос может перегреться и выйти из строя. Электрические насосы особенно чувствительны к работе «вхолостую» без давления. Также возможен перегрев регулятора давления топлива, если он находится в подающем контуре.
Решение проблемы – отключить зажигание, определить по маркировке или схеме, какая трубка подающая, а какая – обратная, и подключить их правильно. В большинстве систем подача идёт от бензобака к рампе под давлением, а обратка возвращает излишки топлива обратно в бак без давления.
Признаки неправильного подключения бензонасоса
Во время движения автомобиль может глохнуть при нажатии на педаль газа. При неправильной подаче топливо поступает с перебоями, что приводит к провалам в работе двигателя. Особенно ярко это проявляется при разгоне или при попытке обгона.
На слух может ощущаться повышенный шум от работающего бензонасоса. Если насос вынужден постоянно перекачивать топливо без нагрузки, он начинает работать с аномальным звуком. Это свидетельствует о циркуляции топлива по обратному пути без поступления в двигатель.
В некоторых случаях наблюдается утечка топлива из соединений, если давление создается не в той части системы. Это особенно опасно и требует немедленной остановки двигателя и устранения ошибки подключения.
Появление ошибок на приборной панели, связанных с системой подачи топлива, также может указывать на некорректное подключение. Современные автомобили часто фиксируют падение давления или перебои в работе форсунок, выдавая соответствующий код ошибки.
При диагностике через сканер видно отсутствие давления в топливной рампе, либо оно не соответствует норме (обычно 3–4 бара для большинства бензиновых систем). Это один из наиболее точных способов подтвердить ошибку в подключении трубок.
Как распознать ошибку подключения без разборки
Ошибку в подключении топливных трубок можно выявить по ряду характерных признаков, даже не вскрывая элементы системы. Основное внимание следует уделить поведению двигателя и состоянию обратной линии.
- При неправильном подключении мотор может запускаться с задержкой или вовсе не заводиться. Это указывает на недостаточное давление в рампе.
- Работа двигателя сопровождается перебоями, особенно на холостом ходу – возможен нестабильный набор оборотов, рывки при нажатии на газ.
- Излишнее нагревание бензонасоса – результат постоянной работы под нагрузкой без сброса давления через обратку.
- Если трубки прозрачные или полупрозрачные, можно визуально наблюдать движение топлива. При перепутывании оно будет идти от регулятора давления в сторону бака, а не наоборот.
- После выключения зажигания в обратной трубке может быть слышно шипение – это остаточное давление, не сброшенное как положено.
Также можно использовать манометр, подключённый к топливной рампе:
- При исправном подключении давление должно держаться в пределах, указанных производителем (например, 2.5–3.0 бар).
- Если давление ниже нормы или быстро падает после выключения зажигания – возможна ошибка подключения подачи и обратки.
Ещё один способ – аккуратно снять обратную трубку и включить зажигание. Если из неё выходит топливо под давлением – подключение выполнено неверно.
Возможные повреждения двигателя и топливной системы
Если подающая и обратная топливные трубки подключены неправильно, нарушается циркуляция топлива. В большинстве случаев насос начинает подавать топливо в обратную магистраль, что приводит к резкому падению давления в рампе. Это вызывает обеднение смеси и перебои в работе цилиндров.
Двигатель может начать детонировать из-за неправильного состава топливовоздушной смеси. При длительной эксплуатации в таком режиме возможен прогар клапанов, повреждение поршней и перегрев головки блока цилиндров. Особенно это опасно для моторов с непосредственным впрыском.
Избыточная нагрузка на бензонасос при ошибочном подключении приводит к его перегреву. Поскольку насос работает без достаточного сопротивления в магистрали, его крыльчатка может выйти из строя. В некоторых случаях перегрев сопровождается расплавлением изоляции проводки внутри бака.
Топливный фильтр, рассчитанный на поток в определённом направлении, при обратной циркуляции теряет эффективность. Мелкие частицы, не отфильтрованные должным образом, попадают в форсунки, вызывая их засорение. Это приводит к неравномерной работе двигателя и падению мощности.
Электронный блок управления (ЭБУ) может зафиксировать аномалии по давлению топлива и активировать аварийный режим. В таком случае увеличивается расход топлива, снижается отзывчивость на педаль газа и ограничиваются обороты двигателя.
Чтобы избежать подобных повреждений, после подключения магистралей следует проверить направление потока по схеме автомобиля и, при наличии, замерить давление в топливной рампе. Давление должно соответствовать норме для конкретного мотора – например, для большинства инжекторных систем это 3–4 бара при работающем насосе.
Как правильно определить назначение каждой трубки
Для правильного определения назначения трубок следуйте этим рекомендациям:
- Трубка подачи топлива: Обычно она толще и имеет прямое подключение к бензонасосу. Это трубка, через которую топливо подаётся из бака в двигатель.
- Трубка обратки: Эта трубка служит для возвращения лишнего топлива обратно в бак. Она может быть немного тоньше, чем подача, и обычно имеет меньшее сопротивление.
- Обозначения на трубках: На многих автомобилях трубки могут иметь маркировку, указывающую на их назначение. Например, цветовая маркировка или надписи типа «IN» для подачи и «OUT» для обратки.
В некоторых случаях производитель может использовать различия в соединениях или размер трубок для упрощения процесса монтажа. Это позволяет избежать ошибок при подключении.
Кроме того, всегда проверяйте документацию к вашему автомобилю, где указаны точные характеристики и назначение трубок для вашего конкретного типа бензонасоса.
Порядок действий при обнаружении ошибки подключения
При обнаружении ошибки подключения трубок на бензонасосе, первым шагом необходимо остановить двигатель, чтобы предотвратить возможные повреждения системы подачи топлива.
Далее следует проверить подключение трубок, убедившись, что подача и обратка подключены в правильном порядке. Для этого стоит ориентироваться на маркировку, обычно присутствующую на корпусе бензонасоса или трубках. Также важно помнить, что трубки различаются по диаметру и длине, что помогает их правильно соединить.
Если есть сомнения в правильности подключения, следует отключить систему подачи топлива и выполнить визуальную проверку трубок на наличие повреждений, загрязнений или деформаций. В случае, если трубки повреждены, их следует заменить на новые, соответствующие модели транспортного средства.
После проверки подключения и состояния трубок, необходимо аккуратно подключить их обратно, следя за тем, чтобы не нарушить герметичность системы. Убедитесь, что все соединения надежно зафиксированы и нет утечек топлива.
Включив двигатель, внимательно наблюдайте за его работой. Неправильное подключение может вызвать нестабильную работу двигателя, перебои в подаче топлива или утечку. Если замечены такие симптомы, немедленно прекратите эксплуатацию автомобиля и снова проверьте все соединения.
Вопрос-ответ:
Что произойдёт, если перепутать трубки подачи и обратки на бензонасосе?
Если перепутать трубки подачи и обратки на бензонасосе, бензин не будет поступать в двигатель должным образом. Это может привести к его перегреву, недостаточному давлению и нестабильной работе двигателя. Также возможны проблемы с системой топливоподачи, такие как её поломка или выход из строя насоса из-за неправильного направления топлива.
Как определить, что трубки на бензонасосе подключены неправильно?
Неправильное подключение трубок можно распознать по нескольким признакам. Среди них: нестабильная работа двигателя, резкое увеличение потребления топлива, нестандартные шумы или вибрации, а также возможно появление запаха бензина. Если возникают такие симптомы, стоит проверить правильность подключения трубок и исправить ошибку.
Можно ли продолжать эксплуатацию автомобиля, если ошиблись при подключении трубок бензонасоса?
Продолжение эксплуатации автомобиля при неправильном подключении трубок на бензонасосе не рекомендуется. Это может повлиять на работу двигателя, привести к его повреждению или даже к возгоранию. Лучше сразу же исправить ошибку и удостовериться в правильности подключения перед дальнейшим использованием транспортного средства.
Какие повреждения могут возникнуть из-за перепутанных трубок на бензонасосе?
При перепутанных трубках на бензонасосе может возникнуть несколько видов повреждений. Одно из них — это повреждение насоса, так как он будет работать в неправильном режиме. Также возможны повреждения топливной системы, ухудшение работы двигателя, а в случае длительной эксплуатации с ошибкой — выход из строя более крупных компонентов системы впрыска или системы зажигания.
