Что такое демультипликатор коробки передач

Демультипликатор представляет собой дополнительный редуктор, встроенный в трансмиссию грузового автомобиля или спецтехники для удвоения количества передаточных чисел. Его конструкция позволяет понижать передаточное число основной коробки передач, обеспечивая увеличение тягового усилия без изменения числа оборотов двигателя. Такое решение особенно востребовано при движении в условиях повышенной нагрузки, на крутых подъемах или при трогании с места с тяжелым прицепом.

Работа демультипликатора основана на изменении диапазона передач: основной диапазон используется для обычного движения, а пониженный – для тяжёлых режимов. Включение устройства осуществляется с помощью отдельного пневматического или электрического привода, что позволяет водителю быстро адаптировать передаточное отношение под дорожные условия. Пониженный диапазон снижает нагрузку на двигатель и трансмиссию, увеличивая срок их службы.

Использование демультипликатора эффективно при перевозке грузов массой свыше 20 тонн, работе на бездорожье или в карьерах, а также при эксплуатации техники в горной местности. Правильный выбор момента включения пониженного диапазона позволяет не только сохранить топливную экономичность, но и предотвратить перегрев сцепления. В практике эксплуатации рекомендуется активировать демультипликатор до начала подъема или перед въездом в сложный участок трассы, избегая переключения под полной нагрузкой.

Принцип работы демультипликатора в трансмиссии

Демультипликатор представляет собой дополнительный редуктор, установленный в составе коробки передач или непосредственно за ней, обеспечивающий понижение передаточного числа. Его включение позволяет удвоить количество ступеней трансмиссии без усложнения основной КПП.

Механизм работает по схеме переключения двух диапазонов: высокого и низкого ряда. В высоком ряду вращение передаётся напрямую через жёсткую муфту. В низком ряду крутящий момент проходит через пару шестерён с большим передаточным числом, что увеличивает тяговое усилие на колёсах при снижении скорости.

Переключение диапазонов осуществляется с помощью пневматического или электропневматического привода. Управляющий сигнал от водителя подаётся на золотник, изменяющий подачу сжатого воздуха к исполнительному механизму, который перемещает муфту зацепления. В современных системах дополнительно применяются блокировки, исключающие включение демультипликатора на неподходящей скорости или под нагрузкой.

Рекомендация: для продления ресурса узла переключать диапазон следует только при сбросе газа и полной синхронизации оборотов двигателя и трансмиссии. При работе в тяжёлых условиях целесообразно чаще использовать низкий ряд, чтобы снизить нагрузку на главный редуктор и сцепление.

Влияние демультипликатора на крутящий момент

Демультипликатор изменяет передаточное число трансмиссии, что позволяет кратно увеличить крутящий момент на выходном валу при снижении скорости вращения. Например, при передаточном числе 1,5 и исходном моменте двигателя 800 Н·м на выходе можно получить 1200 Н·м, что повышает тяговые возможности при движении с грузом или на подъёме.

Увеличение крутящего момента особенно важно для грузовых автомобилей, внедорожной техники и спецмашин, где требуется преодоление высоких сопротивлений качению. При этом рост момента сопровождается снижением частоты вращения колёс, что уменьшает нагрузку на двигатель и трансмиссию, продлевая их ресурс.

Для оптимальной работы рекомендуется использовать демультипликатор при движении в тяжёлых условиях или при запуске с полной загрузкой, а на ровных участках с лёгким движением – обходиться без него, чтобы избежать лишних потерь мощности.

Различия между демультипликатором и понижающей передачей

Демультипликатор представляет собой дополнительный редуктор, устанавливаемый в коробке передач или за ней, который позволяет удваивать количество доступных передач за счёт изменения передаточного числа во всём диапазоне КПП. Он используется для расширения рабочего диапазона скоростей и обеспечивает более точный подбор режима под нагрузку и условия движения.

Понижающая передача, как правило, интегрирована в раздаточную коробку и применяется только для кратковременного увеличения тягового усилия при движении на малых скоростях. Её передаточное число фиксировано и не изменяется в зависимости от выбранной передачи в основной коробке.

В отличие от понижающей передачи, демультипликатор работает совместно с любой ступенью КПП, что позволяет получить больше комбинаций скоростей без изменения конструкции основного механизма. Понижающая передача активируется отдельно и используется лишь при необходимости преодоления сложных участков, где важнее тяга, чем скорость.

При выборе техники с демультипликатором важно учитывать диапазон его передаточных чисел и совместимость с основной КПП, тогда как при использовании понижающей передачи ключевым параметром является коэффициент понижения, напрямую влияющий на тяговые характеристики в тяжёлых условиях.

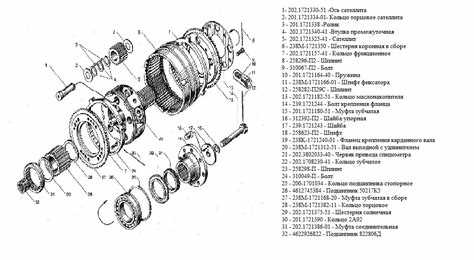

Типовые схемы конструкции демультипликатора

Конструктивное исполнение демультипликатора зависит от числа дополнительных диапазонов и способа их включения. Наиболее распространены следующие схемы:

• Планетарная передача с одним рядом сателлитов – компактная схема, устанавливаемая в передней или задней части коробки передач. Переключение осуществляется синхронизатором или фрикционной муфтой. Передаточное число понижающей ступени обычно в пределах 1,25–1,5.
• Двухрядная планетарная передача – применяется для увеличения диапазона понижения. Обеспечивает более плавное распределение момента при тяжелых нагрузках. Используется в трансмиссиях карьерных самосвалов и магистральных тягачей.
• Зубчатая передача с параллельными валами – повышает ремонтопригодность за счёт раздельного доступа к шестерням. Передаточные числа настраиваются заменой пары шестерён. Схема предпочтительна для техники, работающей в условиях высокой запыленности.
• Комбинированная – объединяет планетарный и зубчатый ряды, что позволяет реализовать несколько понижающих диапазонов и повышенную ступень для экономии топлива на высоких скоростях.

При выборе схемы учитывают крутящий момент двигателя, допустимые нагрузки на трансмиссию и частоту переключений. Для магистральных грузовиков предпочтительнее компактные планетарные варианты, а для спецтехники – разборные зубчатые конструкции с усиленными подшипниками и защитой от пыли.

Особенности применения демультипликатора в грузовых автомобилях

Демультипликатор в трансмиссии грузовиков используется для удвоения числа передач без увеличения габаритов основной коробки. Он устанавливается между сцеплением и основной КПП либо интегрируется в её корпус. Конструкция предусматривает отдельный редуктор с понижающей и прямой ступенями, что позволяет изменять передаточное число в пределах 1,25–2,2 раза.

Применение демультипликатора особенно эффективно при работе с полной нагрузкой, движении по крутым подъёмам или на бездорожье, где требуется высокий крутящий момент при низкой скорости. На магистральных тягачах понижающий режим используется при трогании с места с тяжёлым прицепом, а прямой – при движении на трассе для снижения оборотов двигателя и экономии топлива.

В эксплуатации важно учитывать синхронизацию переключений: при работе с несинхронизированными демультипликаторами необходима двойная выжимка сцепления и выравнивание оборотов. Рекомендуется проводить проверку уровня и состояния масла каждые 50–60 тыс. км, так как недостаток смазки ускоряет износ шестерён. При выборе передаточного числа понижающей ступени следует ориентироваться на суммарную массу автопоезда и диапазон рабочих оборотов двигателя.

Обслуживание и диагностика неисправностей демультипликатора

Проверка уровня и состояния масла проводится каждые 10–15 тыс. км пробега. Используется трансмиссионное масло, рекомендованное производителем, с вязкостью не ниже SAE 80W-90 и допуском GL-4 или GL-5. Недостаток смазки ускоряет износ шестерен и синхронизаторов.

При диагностике обращают внимание на шум в нейтральном положении, задержки при переключении диапазонов, самопроизвольный выход из пониженной передачи. Посторонние звуки на повышенной передаче часто указывают на износ подшипников ведущего вала.

Контроль работы пневмосистемы переключения включает проверку герметичности магистралей, давления воздуха (норма – 0,6–0,8 МПа) и состояния переключающего клапана. Утечки воздуха вызывают замедленное или неполное включение диапазона.

Для оценки состояния зубчатых зацеплений используют эндоскопический осмотр через сервисные люки. Наличие сколов, задиров или неравномерного износа требует замены пары шестерен в сборе.

При разборке демультипликатора проверяют биение валов (допустимое – до 0,05 мм), износ шлицевых соединений, целостность синхронизирующих колец и пружин фиксаторов. Поврежденные элементы заменяются, повторная установка запрещена.

После ремонта или замены масла обязательна обкатка на холостом ходу и под нагрузкой для проверки отсутствия перегрева и посторонних звуков.

Выбор демультипликатора под условия эксплуатации техники

При подборе демультипликатора необходимо учитывать характеристики трансмиссии, режимы работы и требования к тяговым и скоростным параметрам машины. Ошибочный выбор приведёт к перерасходу топлива, перегрузке узлов и снижению ресурса агрегатов.

• Назначение техники: для карьерных самосвалов и лесовозов предпочтительны модели с большим диапазоном понижения (2,2–2,5), обеспечивающие высокую тягу при трогании с полной нагрузкой. Для магистральных тягачей оптимальны значения 1,5–1,7, позволяющие экономить топливо на высоких скоростях.
• Мощность и крутящий момент двигателя: демультипликатор должен соответствовать пиковым нагрузкам, указанным в технических характеристиках двигателя, с запасом не менее 15 % по передаваемому моменту.
• Тип дорожного покрытия: для бездорожья и работ в горах важно выбирать агрегаты с усиленным корпусом, улучшенной защитой подшипников и уплотнений от грязи и влаги.
• Схема трансмиссии: при использовании многоскоростных коробок целесообразно применять демультипликаторы с синхронизаторами для плавного включения на ходу; в простых схемах подойдут несинхронизированные варианты.
• Обслуживание: в тяжёлых условиях выгоднее ставить модели с увеличенным межсервисным интервалом (до 200 тыс. км) и легким доступом к элементам для замены масла.

Перед окончательным выбором рекомендуется провести расчёт общего передаточного числа трансмиссии с учётом демультипликатора, чтобы исключить недогруз или перегруз двигателя в рабочих диапазонах.

Вопрос-ответ:

Что такое демультипликатор в коробке передач и зачем он нужен?

Демультипликатор — это дополнительный редуктор, встроенный в трансмиссию, который позволяет увеличить количество передаточных чисел без изменения основной конструкции коробки передач. Он используется для понижения или повышения диапазона передач, что помогает адаптировать работу двигателя к разным режимам движения. Например, при движении с тяжёлым грузом на подъём включение демультипликатора даёт больше тяги, а при движении по шоссе — экономит топливо за счёт более оптимальных оборотов.

В каких транспортных средствах применяется демультипликатор?

Чаще всего демультипликаторы устанавливаются на грузовые автомобили, автобусы, внедорожники и спецтехнику. Эти машины нередко работают в условиях, где требуется широкий диапазон передаточных чисел: от медленного движения с высокой тягой до скоростного хода по ровной трассе. В легковых автомобилях такой узел встречается редко, так как задачи, которые он решает, обычно перекрываются другими конструктивными решениями.

Чем демультипликатор отличается от понижающей передачи в раздаточной коробке?

Обе системы выполняют схожую задачу — увеличивают крутящий момент за счёт изменения передаточного числа. Однако раздаточная коробка применяется в полноприводных автомобилях и распределяет крутящий момент между осями, а демультипликатор просто добавляет диапазоны передач в существующую коробку. Его можно установить как в трансмиссию с задним, так и с передним приводом, если конструкция это позволяет.

Как демультипликатор влияет на расход топлива?

При правильном использовании демультипликатор может снизить расход топлива. Это происходит благодаря тому, что двигатель работает в более подходящем диапазоне оборотов. Например, на трассе можно включить повышающий диапазон, чтобы снизить обороты на высокой скорости. Однако при частом использовании понижающего диапазона в тяжёлых условиях расход, наоборот, возрастает — за счёт увеличенной нагрузки на двигатель.

Можно ли установить демультипликатор на уже существующую коробку передач?

В некоторых случаях установка возможна, но требует серьёзной доработки трансмиссии. Необходимо учитывать конструктивную совместимость, место для монтажа и возможность интеграции с уже установленными механизмами. Чаще всего установка оправдана в грузовиках или спецтехнике, где увеличение диапазона передач даёт ощутимый практический эффект.

Зачем в коробке передач нужен демультипликатор?

Демультипликатор используется для увеличения количества передач в коробке, что позволяет водителю подбирать более подходящее передаточное число под конкретные условия движения. Он особенно полезен при движении с тяжелыми грузами или в условиях бездорожья, где требуется больше тяги на малых скоростях. По сути, это дополнительный редуктор, включаемый вместе с основной передачей, который понижает скорость вращения выходного вала и увеличивает крутящий момент на колесах.

Можно ли обойтись без демультипликатора на грузовике?

Технически можно, но это скажется на возможностях автомобиля. Без демультипликатора у водителя будет меньше вариантов подбора передачи, что особенно заметно при трогании на подъеме, буксировке или движении по тяжелому грунту. Машина без этого узла будет чаще работать в диапазоне, где двигатель быстрее теряет обороты, а значит — возрастет нагрузка на сцепление и трансмиссию. Поэтому для грузовых машин, работающих в сложных условиях, демультипликатор — не просто дополнительная функция, а реальное удобство и защита от износа.
