В электронике каскадом называют последовательное соединение двух или более активных устройств или узлов, которые усиливают или преобразуют электрический сигнал. Основное назначение каскада – повысить общий коэффициент усиления, расширить рабочий диапазон частот или улучшить параметры выходного сигнала. Важно правильно выбрать тип каскада и компоненты, учитывая требования к усилению, шумам и стабильности.
Чаще всего каскады применяются в усилителях, где несколько транзисторов или ламп работают совместно, обеспечивая суммарное усиление сигнала. В зависимости от схемы, каскады бывают однотипными (например, несколько усилительных ступеней на биполярных транзисторах) или смешанными (например, каскад с полевым транзистором на входе и биполярным на выходе). Такой подход позволяет оптимизировать характеристики: снизить искажения, повысить чувствительность и динамический диапазон.
В радиотехнике каскады применяют для усиления слабых радиосигналов на разных этапах приёма и передачи, а также для обработки сигнала в фильтрах и генераторах. В аналоговой электронике каскады важны для построения стабилизаторов напряжения и токов, где стабильность выходных параметров зависит от структуры соединения каскадных элементов.
При проектировании каскада критично учитывать параметры каждого узла: коэффициент усиления, входное и выходное сопротивление, рабочие частоты, режимы работы активных компонентов. Оптимальное согласование элементов позволяет получить требуемый уровень сигнала с минимальными потерями и искажениями, что особенно важно в точных измерительных приборах и аудиотехнике.
Принцип работы каскада в усилительных схемах
Каскад в усилительных схемах представляет собой последовательное соединение одного или нескольких усилительных элементов с целью повышения уровня сигнала. Основная функция каскада – увеличение амплитуды входного сигнала без существенного искажения его формы.
В основе работы лежит управление током или напряжением на выходе усилителя под воздействием входного сигнала. Типичный каскад состоит из активного элемента (транзистора, операционного усилителя, лампы), нагрузочного резистора и цепей смещения.
- Входной сигнал подается на базу (затвор) транзистора, изменяя ток эмиттера (истока).
- Изменение тока эмиттера вызывает соответствующее изменение напряжения на нагрузочном резисторе, формируя усиленный выходной сигнал.
- Для повышения усиления несколько каскадов соединяют последовательно, где выход предыдущего становится входом следующего.
Для стабильной работы каскада важно правильно подобрать режим работы транзистора – точку покоя (статический ток и напряжение) устанавливают с помощью цепей смещения. Это позволяет обеспечить линейность усиления и минимизировать искажения.
Рекомендуется учитывать следующие параметры при проектировании каскада:
- Коэффициент усиления по напряжению (обычно задается схемой и параметрами транзистора).
- Полоса пропускания, определяемая внутренними емкостями и нагрузками.
- Входное и выходное сопротивления для согласования с предыдущими и последующими ступенями.
- Тепловой режим, так как чрезмерный ток приводит к перегреву и снижению надежности.
При соединении нескольких каскадов важно контролировать согласование импедансов для минимизации потерь и ухудшения качества сигнала. Иногда для этой цели применяют буферные каскады или повторители напряжения.
Таким образом, каскад обеспечивает преобразование маломощного входного сигнала в более мощный выходной с сохранением его спектральных характеристик и формы, что делает его ключевым элементом в усилительных цепях.
Типы каскадов и их особенности в радиотехнике

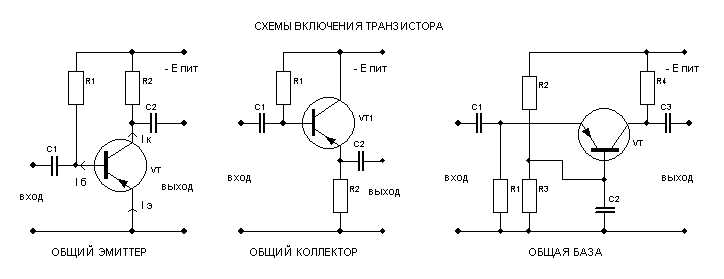

Каскад с общим эмиттером применяется чаще всего как универсальный усилительный элемент. Он обеспечивает значительное усиление по напряжению и току, что позволяет добиться высокой мощности выходного сигнала. При этом входное сопротивление находится на среднем уровне, а выходное – сравнительно низкое. Его минус – фазовый сдвиг сигнала на 180 градусов.
Каскад с общим коллектором, или эмиттерный повторитель, характеризуется высоким входным и низким выходным сопротивлением. Усиление по напряжению близко к единице, но значительно улучшается согласование с последующими ступенями. Это делает ОК-каскады полезными для согласования уровней и уменьшения потерь при передаче сигнала.
Каскад с общим базисом обладает низким входным сопротивлением и высоким выходным. Он обеспечивает усиление по току без значительного усиления по напряжению и применяется в высокочастотных радиотехнических устройствах благодаря стабильности работы и минимальным паразитным эффектам. Этот тип каскада эффективен в промежуточных и высокочастотных усилителях.
Для полевых транзисторов наиболее распространены каскады с общим истоком, общим стоком и общим затвором. Каскад с общим истоком обеспечивает высокое усиление по напряжению и широко используется в радиоприёмниках. Общий сток служит для согласования и стабилизации сигнала, а общий затвор применяется в специальных схемах с низким входным сопротивлением.
Выбор типа каскада в радиотехнике зависит от требуемых параметров: усиления, входного и выходного сопротивлений, полосы частот и устойчивости. Для повышения качества сигнала часто используют комбинирование разных типов каскадов, создавая многокаскадные усилители с оптимальными характеристиками.
Использование каскадов для повышения коэффициента усиления

Каскадное соединение усиливающих элементов позволяет значительно увеличить общий коэффициент усиления схемы без увеличения нагрузки на отдельные компоненты. При последовательном включении каскадов амплитудное усиление каждого умножается, что обеспечивает суммарное усиление, равное произведению коэффициентов усиления отдельных каскадов.
Для сохранения устойчивости и предотвращения искажений важно учитывать коэффициент усиления каждого каскада и уровень выходного сигнала, чтобы не допустить насыщения транзисторов или операционных усилителей. Оптимальный выбор рабочих точек снижает нелинейные искажения при максимальном усилении.
В радиотехнических устройствах обычно применяют каскады с усилением от 10 до 100, объединённые для достижения усиления порядка 1000 и выше. При этом рекомендуется использовать согласованные по входному и выходному сопротивлению каскады, чтобы минимизировать потери и обеспечить максимально эффективную передачу сигнала.
Использование эмиттерных повторителей или источников тока в промежуточных каскадах позволяет повысить линейность и стабильность усиления, а также снизить влияние паразитных ёмкостей и индуктивностей. Такой подход улучшает частотные характеристики усилителя и расширяет диапазон рабочих частот.
В схеме с несколькими каскадами также важно предусмотреть обратную связь для контроля усиления и уменьшения уровня шума. Это позволяет получить точный и стабильный выходной сигнал без резких пиков и колебаний, что критично в измерительных и аудиосистемах.
При проектировании каскадных усилителей следует тщательно подбирать компоненты с учётом их параметров, чтобы избежать теплового дрейфа и обеспечить длительный срок службы устройства.
Роль каскадов в стабилизации и фильтрации сигналов
Каскады в электронных схемах выполняют ключевую функцию стабилизации уровня сигнала за счёт последовательного включения усилительных элементов с обратной связью. Это снижает влияние помех и колебаний питания, обеспечивая устойчивое рабочее состояние устройства.
В схемах фильтрации каскады формируют многозвенные фильтры с жёсткими характеристиками. Комбинация последовательно соединённых RC- или LC-элементов в каскаде позволяет достичь высокой крутизны среза и улучшить избирательность по частоте.
Практическое применение таких каскадов встречается в радиоприёмниках и аудиотехнике, где требуется подавление шумов и выделение полезного сигнала. Для повышения точности фильтрации рекомендуется использовать каскады с активными элементами, например операционными усилителями, обеспечивающими необходимый коэффициент усиления и улучшенную линейность.
Стабилизирующие каскады также применяются в источниках питания для подавления пульсаций и поддержания стабильного выходного напряжения при изменениях нагрузки. В этих схемах каскадный подход позволяет разделить функции усиления и регулирования, что облегчает настройку и повышает надёжность работы.
Оптимальный подбор элементов и схемной топологии каскада существенно влияет на эффективность стабилизации и фильтрации. Например, использование компенсационных конденсаторов и дросселей снижает фазовые сдвиги и предотвращает самовозбуждение.
Таким образом, каскады являются неотъемлемой частью электронных систем, обеспечивая фильтрацию помех и стабилизацию сигнала с учётом технических требований и специфики применения.
Применение каскадных схем в преобразователях напряжения
Каскадные схемы широко применяются в преобразователях напряжения для повышения эффективности и стабильности выходных параметров. Основная задача – получение требуемого уровня напряжения с минимальными потерями и искажениями. В преобразователях постоянного тока каскадные структуры позволяют достичь значительного увеличения коэффициента преобразования без увеличения габаритов и стоимости компонентов.
Типичный пример – повышающие преобразователи (boost), в которых каскадное подключение ключевых элементов и фильтров позволяет шаг за шагом поднимать напряжение с относительно низким уровнем пульсаций. Аналогично, в понижающих преобразователях (buck) каскады применяются для улучшения формы выходного сигнала и снижения уровня электромагнитных помех.
В схемах инверторов, преобразующих постоянное напряжение в переменное, каскадное построение выходных каскадов обеспечивает формирование синусоидального напряжения с высокой точностью и низким уровнем гармоник. Каждый каскад отвечает за определённый диапазон частот и амплитуду, что улучшает качество сигнала и уменьшает нагрузку на отдельные элементы.
Рекомендуется использовать каскадные фильтры с LC-элементами на выходе каждого ступенчатого преобразования для подавления шумов и стабилизации напряжения. Для повышения надёжности важна согласованность импедансов между каскадами, что снижает отражения и потери энергии.
При проектировании каскадных преобразователей важно учитывать накопительный эффект переходных процессов и возможное накопление тепла, что требует правильного выбора теплового режима и компонентов с соответствующим запасом по мощности.
Использование каскадных схем даёт возможность строить масштабируемые преобразователи, где добавление очередного каскада увеличивает выходное напряжение или мощность без значительного усложнения схемы управления.
Практические примеры построения многокаскадных устройств

В усилителях низкой частоты для достижения высокой мощности часто используют последовательное соединение транзисторных каскадов. Например, каскад предварительного усиления с низким уровнем шума комбинируется с оконечным каскадом класса AB для повышения выходной мощности без значительного искажения сигнала.
В радиочастотных усилителях применяют многокаскадные цепи с согласующими элементами между ступенями, чтобы обеспечить оптимальную передачу энергии и минимизировать отражения. Часто используют LC-фильтры для выделения нужного диапазона частот на каждом каскаде.
В источниках питания с импульсными преобразователями каскадное построение позволяет повысить стабильность выходного напряжения. Например, сначала осуществляется преобразование напряжения низкой частоты с помощью трансформатора и первичного каскада, затем – стабилизация и фильтрация во втором и третьем каскадах.
Для фильтрации сложных сигналов в многокаскадных активных фильтрах применяют каскады с различными характеристиками: высокочастотные, полосовые и низкочастотные. Каждый каскад настраивается на отдельный параметр, что позволяет добиться точного разделения частот.
В усилителях звуковой частоты распространён каскад с дифференциальным входом, обеспечивающим высокую помехозащищённость, за которым следует каскад усиления напряжения и выходной мощный каскад с обратной связью для контроля нелинейных искажений.
При построении многокаскадных усилителей важно учитывать фазовые сдвиги между каскадами, чтобы избежать самовозбуждения. Для этого применяют цепи коррекции фазы и демпфирования, а также разделительные RC-элементы.
Вопрос-ответ:
Что такое каскад в электронике и какую роль он выполняет в схемах?
Каскад — это отдельный блок усиления или обработки сигнала, который подключается последовательно с другими подобными блоками. Каждый каскад усиливает или изменяет сигнал, что позволяет получить нужные параметры по выходу. Такой подход помогает увеличить общий коэффициент усиления, улучшить стабильность работы и упростить настройку сложных устройств.
Какие виды каскадов применяются в усилительных схемах?
В усилительных схемах часто используют каскады с транзисторами разных типов — например, эмиттерные повторители, общие эмиттеры, каскады с полевыми транзисторами. Каждый вид обеспечивает определённые свойства: усиление напряжения, тока или мощности, а также влияет на входное и выходное сопротивление схемы.
Как каскад влияет на качество сигнала и его стабильность?
Каскад может улучшить качество сигнала за счёт повышения уровня полезного сигнала относительно шумов. Также каскад способствует стабилизации параметров, снижая искажения и обеспечивая необходимую линейность. Правильное построение и согласование каскадов помогает избежать самоусиления и нежелательных колебаний.
Где в практике чаще всего применяются многокаскадные схемы?
Многокаскадные схемы применяют в радиотехнике для усиления слабых радиосигналов, в аудиотехнике для повышения мощности звука, в измерительных приборах для точной обработки сигналов, а также в источниках питания и преобразователях для регулировки напряжения и тока.
Какие особенности важно учитывать при проектировании каскадных устройств?
При проектировании каскадов нужно учитывать согласование сопротивлений между ступенями, устойчивость схемы, коэффициент усиления каждого каскада и общее влияние на полосу пропускания. Также важен подбор компонентов с учётом рабочих частот и допустимых мощностей, чтобы избежать искажений и перегрева.
Что представляет собой каскад в электронике и зачем он нужен?
Каскад в электронике — это отдельный блок усиления или обработки сигнала, который последовательно соединён с другими такими блоками для повышения характеристик устройства. Основная задача каскада — увеличить амплитуду, мощность или улучшить форму сигнала. Применение нескольких каскадов позволяет добиться нужных параметров без перегрузки отдельных элементов, повысить стабильность работы и расширить диапазон частот, с которыми устройство может работать.
