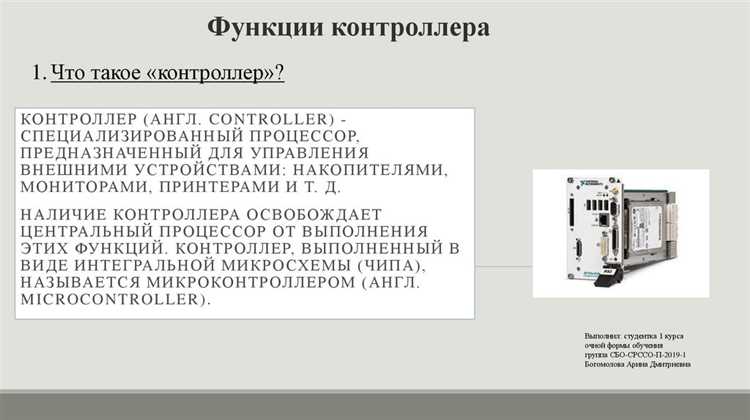

Что такое контроллер в электрике

Контроллер – устройство для управления электрическими цепями и оборудованием, обеспечивающее точное регулирование параметров электрического тока, напряжения и других характеристик. Он широко применяется в системах автоматизации, приводах, системах освещения и энергоснабжения, где требуется стабилизация и контроль рабочих процессов.

Назначение контроллера заключается в сборе данных с датчиков, анализе информации и выдаче управляющих сигналов на исполнительные механизмы. Типичные контроллеры используют микропроцессорные или программируемые логические контроллеры (ПЛК), что позволяет реализовать сложные алгоритмы управления с высокой скоростью реакции.

Принцип работы базируется на циклическом опросе входных сигналов, обработке с помощью программного обеспечения и формировании выходных команд. Современные контроллеры поддерживают различные интерфейсы связи, что облегчает интеграцию в автоматизированные системы и обеспечивает гибкость в настройках и конфигурациях.

Типы контроллеров и их применение в электрических схемах

ПЛК применяются для автоматизации промышленных процессов. Они обеспечивают надёжное управление оборудованием с возможностью гибкой настройки логики, что позволяет использовать их в конвейерных линиях, системах дозирования и управления двигателями.

Микроконтроллеры представляют собой компактные интегральные устройства с встроенной памятью и процессором. Их используют в бытовой электронике, системах умного дома, а также в маломощных автоматизированных системах. Микроконтроллеры управляют датчиками, исполнительными механизмами и обеспечивают связь с периферией.

Силовые контроллеры предназначены для регулировки мощности и напряжения в электрических цепях. Примеры – тиристорные и симисторные контроллеры, которые часто применяют в системах освещения, электроприводах и нагревательных элементах для плавного изменения рабочих параметров.

Выбор типа контроллера зависит от требуемой точности управления, нагрузки и условий эксплуатации. Для задач с высоким уровнем автоматизации лучше подходят ПЛК, для компактных устройств – микроконтроллеры, а для управления силовыми цепями – силовые контроллеры.

Способы подключения контроллера к электропитанию и нагрузке

Для обеспечения корректной работы контроллера важно правильно организовать его подключение к источнику питания и нагрузке. Схемы подключения зависят от типа контроллера и специфики электросистемы.

• Подключение к источнику питания постоянного тока (DC):
  • Используются стабилизированные источники с напряжением, указанным в технической документации контроллера (обычно 5 В, 12 В или 24 В).
  • Обязательна установка предохранителей или автоматов для защиты от перегрузок и коротких замыканий.
  • Рекомендуется использование фильтров помех для предотвращения сбоев в работе из-за электромагнитных наводок.
• Подключение к источнику переменного тока (AC):
  • Если контроллер рассчитан на переменное напряжение, подключение производится к сети через трансформатор с необходимым понижением и выпрямлением.
  • Для питания контроллеров постоянного тока через AC сеть применяется блок питания (адаптер), обеспечивающий стабилизированное выходное напряжение.
  • В обязательном порядке устанавливаются защитные устройства – автоматы, УЗО и предохранители.

При подключении нагрузки к контроллеру необходимо учитывать её тип и мощность:

1. Активная нагрузка (лампы накаливания, резисторы):

   Подключение выполняется напрямую через выходные контакты контроллера с соблюдением предельного тока нагрузки.

2. Индуктивная нагрузка (электродвигатели, катушки):

   Требуется установка дополнительных компонентов для подавления пусковых токов и обратных выбросов напряжения, например, диодов или RC-сеток.

3. Импульсные нагрузки (реле, соленоиды):

   Необходимы защитные схемы от перенапряжений, такие как варисторы или транзисторные ключи с обратной защитой.

Особое внимание уделяется правильному подключению общего провода (земли). Он должен быть надёжно заземлен для предотвращения электрических помех и обеспечения безопасности.

В целях безопасности и надежности рекомендуется придерживаться следующих правил:

• Использовать проводники с сечением, соответствующим номинальному току.
• Обеспечить надёжное крепление и изоляцию всех соединений.
• Соблюдать полярность при подключении источников питания и нагрузки.
• При работе с высоковольтными нагрузками применять оптопары или реле для гальванической развязки.

Роль контроллера в регулировании напряжения и тока

Контроллеры выполняют функцию стабилизации электрических параметров, обеспечивая точное поддержание заданных уровней напряжения и тока в цепи. Это достигается за счёт постоянного измерения и сравнения фактических значений с эталонными, после чего происходит коррекция выходных параметров.

Для регулирования напряжения контроллеры применяют методы фазового управления или широтно-импульсной модуляции (ШИМ). Фазовое управление используется преимущественно в однофазных цепях переменного тока и позволяет изменять угол включения силового элемента, таким образом управляя средней мощностью нагрузки. ШИМ применяется в источниках постоянного тока, обеспечивая точную настройку выходного напряжения за счёт изменения длительности импульсов.

В части контроля тока контроллеры интегрируют функции защиты от перегрузок и коротких замыканий. При превышении заданного уровня тока они автоматически уменьшают выходной сигнал или полностью отключают нагрузку, предотвращая повреждения оборудования и снижая риск возгорания.

Таблица ниже демонстрирует типичные диапазоны регулирования напряжения и тока для разных классов контроллеров:

Реализация обратной связи – ключевой элемент в системах с контроллерами. Сенсоры измеряют текущие значения напряжения и тока, которые передаются на контроллер для анализа. В случае отклонений от заданных параметров контроллер корректирует управляющий сигнал, повышая стабильность работы цепи и предотвращая перегрузки.

При проектировании систем с контроллерами важно учитывать параметры нагрузки и требования по точности регулирования. Для высокоточных приложений рекомендуется использовать цифровые контроллеры с встроенным АЦП и ПИД-регуляторами, обеспечивающими минимальные колебания выходных значений.

Принцип работы контроллера на основе сигналов управления

Контроллер принимает входные управляющие сигналы в форме аналоговых или цифровых данных, которые соответствуют текущим параметрам системы или командам оператора. На основе заданных алгоритмов обработки, контроллер анализирует полученные сигналы и формирует выходные управляющие воздействия.

Важнейшим элементом является преобразование входных данных в управляющие команды с учётом заданных уставок, ограничений и условий работы. Для этого контроллер использует схемы сравнения, фильтрации и коррекции сигналов, обеспечивая точное регулирование.

Типичный пример – регулятор напряжения, который считывает сигнал обратной связи с датчика напряжения и корректирует выходной сигнал для поддержания стабилизации. Сигналы управления могут поступать как от аналоговых датчиков (температуры, тока, напряжения), так и от цифровых интерфейсов (ШИМ, UART, I2C).

Контроллеры с программируемой логикой применяют циклы обработки сигналов с заданной частотой, обеспечивая оперативное реагирование на изменения. В случае быстродействующих систем обработка может осуществляться с частотой до нескольких килогерц.

Для повышения устойчивости управления используются методы фильтрации шумов и подавления помех, что позволяет избежать ложных срабатываний и колебаний выходных параметров.

Выходные управляющие сигналы могут быть реализованы в форме аналоговых напряжений, цифровых импульсов или команд управления исполнительными устройствами (реле, транзисторы, силовые ключи).

Современные контроллеры часто интегрируют функции самодиагностики и защиты, анализируя состояние системы и предотвращая аварийные режимы за счёт своевременного изменения управляющих сигналов.

Защита и диагностика неисправностей контроллера

Контроллеры снабжены встроенными схемами защиты от перегрузок по току и перенапряжения. При превышении допустимых параметров срабатывает отключение выхода или переход в безопасный режим, предотвращая повреждение компонентов.

Для диагностики неисправностей применяются индикаторные светодиоды и сигнальные выходы, отображающие состояние контроллера и наличие ошибок. Современные модели оснащены интерфейсами связи (например, RS-485 или CAN), позволяющими получать подробную информацию о работе и регистрировать события.

Для проверки контроллера используют измерение напряжения питания, входных и выходных сигналов с помощью мультиметра и осциллографа. При подозрении на сбой алгоритмов требуется анализ программного обеспечения с возможностью обновления прошивки.

Рекомендуется регулярно контролировать температуру корпуса, поскольку перегрев приводит к снижению ресурса и сбоям. В местах с повышенной влажностью или пылью следует применять герметичные корпуса и фильтры.

Важным элементом защиты является установка плавких предохранителей и автоматических выключателей на входах питания контроллера. Это позволяет быстро изолировать неисправность и избежать повреждений электрической сети.

Настройка параметров контроллера под конкретные задачи

Настройка контроллера начинается с определения требований системы: диапазона входных сигналов, параметров нагрузки и необходимых характеристик выходного сигнала.

Основные параметры для настройки:

• Диапазон входного сигнала: задается минимальное и максимальное напряжение или ток, которые контроллер должен воспринимать для корректной работы.
• Порог срабатывания: устанавливается значение, при достижении которого контроллер инициирует управление нагрузкой или защитные функции.
• Время задержки реакции: влияет на устойчивость системы и предотвращает ложные срабатывания при кратковременных помехах.
• Режим работы: выбор между режимами с постоянным выходом, импульсным управлением или программируемыми алгоритмами.

Для настройки параметров рекомендуется:

1. Подключить контроллер к тестовому стенду с имитатором входных сигналов.
2. Пошагово выставить диапазон входных значений, проверяя реакцию контроллера на граничных точках.
3. Настроить время задержки, увеличивая или уменьшая его, чтобы исключить ложные срабатывания при коротких пульсациях сигнала.
4. Провести проверку в реальных условиях нагрузки, фиксируя стабильность работы и корректность управления.
5. При необходимости применить калибровку с использованием специализированных программных средств или встроенных меню контроллера.

Важным этапом является документирование настроек для последующего воспроизведения или корректировки в эксплуатации.

Использование встроенных диагностических функций контроллера облегчает выявление ошибок в параметрах и ускоряет процесс их корректировки.

Практические примеры использования контроллеров в бытовых и промышленных системах

В бытовых системах контроллеры широко применяются для управления климатом. Например, термостатические контроллеры в системах отопления поддерживают заданную температуру с точностью до ±0,5 °C, регулируя работу котлов и насосов. В системах кондиционирования используются микроконтроллеры для анализа температуры и влажности воздуха, обеспечивая оптимальные параметры микроклимата.

Автоматизация освещения в жилых помещениях реализуется через программируемые контроллеры с возможностью настройки сценариев работы. Такие устройства позволяют экономить электроэнергию, включая и выключая свет по расписанию или в зависимости от уровня естественного освещения.

В бытовой технике, например, в стиральных машинах, контроллеры управляют процессом стирки, регулируя скорость вращения барабана, температуру воды и время цикла. Современные модели используют микроконтроллеры с возможностью диагностики и самообучения для повышения эффективности работы и снижения износа компонентов.

В промышленных системах контроллеры используются для управления технологическими процессами с высокой степенью точности. ПЛК (программируемые логические контроллеры) применяются на производственных линиях для координации работы оборудования: подача сырья, контроль температуры и давления, управление моторами и насосами.

Контроллеры в системах автоматизации зданий интегрируют работу отопления, вентиляции, освещения и безопасности. Использование модульных контроллеров с протоколами Modbus и BACnet обеспечивает централизованное управление и мониторинг параметров в реальном времени, что повышает надежность и снижает затраты на эксплуатацию.

В системах электроснабжения промышленных объектов контроллеры выполняют функции защиты и диагностики, контролируя токи короткого замыкания, перегрузки и напряжения. Быстрая реакция контроллера позволяет предотвратить повреждение оборудования и снизить время простоя производства.

На автоматизированных складах контроллеры управляют роботизированными системами перемещения грузов, обеспечивая точность позиционирования и безопасность работы. Использование программируемых контроллеров с интеграцией в SCADA-системы позволяет адаптировать работу оборудования под изменяющиеся условия и объемы операций.

Вопрос-ответ:

Что такое контроллер в электрике и для чего он применяется?

Контроллер в электрике — это устройство, предназначенное для управления электрическими процессами и оборудованием. Его задача — получать сигналы с датчиков или других устройств, обрабатывать их и выдавать управляющие команды для регулирования работы электрических цепей или механизмов. Применяется контроллер в системах автоматизации, управления двигателями, освещением, отоплением и другими элементами, где требуется точное управление параметрами.

Какие основные принципы работы контроллера в электрических системах?

Контроллер функционирует, принимая входные сигналы, например, от датчиков температуры, давления или положения. На основе заданных алгоритмов он анализирует эти данные и формирует выходные управляющие сигналы для исполнительных устройств — реле, электромоторов или клапанов. Таким образом происходит автоматическое регулирование, поддержание заданных параметров или выполнение программных действий.

В чем разница между программируемыми и непро­граммируемыми контроллерами?

Непрограммируемые контроллеры имеют фиксированный набор функций и не позволяют изменять логику управления — они обычно рассчитаны на выполнение конкретных задач. Программируемые контроллеры (ПЛК) обладают возможностью изменения алгоритмов работы через загрузку программного кода. Это делает их универсальными и удобными для сложных и изменяющихся процессов.

Какие типы входных и выходных сигналов используют контроллеры в электрике?

Контроллеры работают с разными типами сигналов. Входными могут быть аналоговые (например, напряжение или ток с датчика температуры) и дискретные (включено/выключено, сигнал от кнопки). Выходные сигналы тоже бывают аналоговыми (регулировка силы тока, напряжения) и дискретными (включение реле, лампы). Типы сигналов выбираются исходя из задач управления и характеристик подключаемого оборудования.

Какие меры защиты используются для контроллеров в промышленных условиях?

Для обеспечения надежной работы контроллеров применяются защита от перенапряжений, коротких замыканий и электромагнитных помех. Также устанавливаются предохранители и фильтры, чтобы избежать повреждений при нестабильном питании. Часто контроллеры располагают в специальных корпусах, защищающих от пыли и влаги. Дополнительно реализуют системы диагностики для своевременного обнаружения неисправностей.

Какова основная функция контроллера в электрических системах?

Контроллер выполняет роль устройства, которое управляет и регулирует работу электрических цепей или механизмов. Его задача — принимать входные сигналы с датчиков или других источников, обрабатывать их по заданной логике и формировать выходные сигналы для управления исполнительными элементами, такими как реле, двигатели или клапаны. Это позволяет автоматизировать процессы, поддерживать заданные параметры и обеспечивать стабильную работу оборудования.
