Полярность диода играет ключевую роль в его правильной работе в электрических схемах. Диод пропускает ток только в одном направлении – от анода к катоду. Поэтому знание, где находится плюс, а где минус, необходимо для корректной установки компонента в схему.
Для определения полярности диода можно использовать несколько методов. Самый простой и доступный – это визуальный осмотр. У большинства диодов анод и катод различаются по маркировке: анод обычно обозначается без полоски или с одним кольцом, а катод – полоской или несколькими кольцами. Если маркировка отсутствует, рекомендуется использовать мультиметр для измерения сопротивления диода в разных направлениях.
В некоторых случаях, особенно в сложных схемах, важно учитывать не только внешний вид диода, но и его характеристики. Например, для светодиодов или диодов с определенной маркировкой следует точно соблюдать полярность для обеспечения должной работы устройства или защиты от короткого замыкания.
Как проверить полярность диода с помощью мультиметра
Шаг 1. Подготовка мультиметра. Установите мультиметр в режим измерения сопротивления (Омметр) или в режим проверки диодов. Обычно для этого достаточно выбрать режим «диод» на мультиметре.
Шаг 2. Подключение щупов. Подключите красный щуп мультиметра к предполагаемому аноду диода, а черный – к катоду. Важно помнить, что анод обычно обозначается длинной ногой диода, а катод – короткой ногой или полоской на корпусе.
Шаг 3. Считывание показаний. Если мультиметр показывает небольшое сопротивление (обычно от 0.3 до 0.7 В в зависимости от типа диода), то это подтверждает правильность полярности. В этом случае, красный щуп находится на аноде, а черный – на катоде. Если сопротивление очень высоко или мультиметр не показывает ничего, значит, щупы подключены неправильно.
Шаг 4. Обратная проверка. Для уверенности можно переключить щупы местами, подключив красный щуп к катоду, а черный – к аноду. В этом случае мультиметр должен показать «обрыв» или очень высокое сопротивление, что также подтверждает неправильное соединение.
Рекомендация: Во время измерений держите мультиметр в стабильном положении, чтобы избежать ошибок, связанных с неплотным контактом щупов. Также помните, что некоторые диоды, например, светодиоды, могут требовать специального напряжения для правильного тестирования.
Определение плюса и минуса с помощью визуальных признаков
При визуальном осмотре диода можно определить его полярность, опираясь на несколько характерных признаков. Внешний вид диода может дать чёткие указания на то, где находится анод (плюс), а где катод (минус).
1. Метки на корпусе
Многие диоды имеют маркировку на корпусе, которая помогает различать полярность. Обычно на стороне катода (минуса) наносится полоска или цветная метка. Это может быть тонкая белая полоска или цветная линия. Важно помнить, что эта метка не всегда чёткая, но она встречается у большинства диодов.

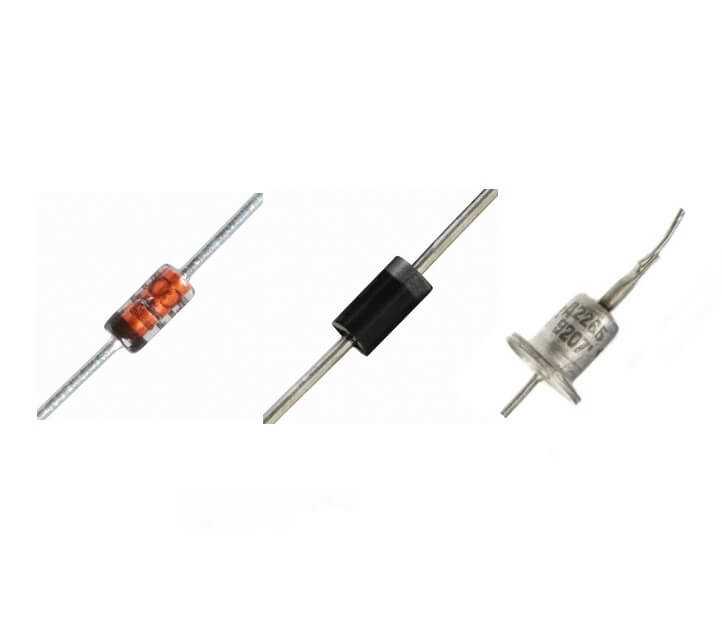

2. Форма и конструкция корпуса
3. Цвет корпуса
4. Диодные пакеты с маркировкой
Использование схемы подключения для распознавания полярности диода

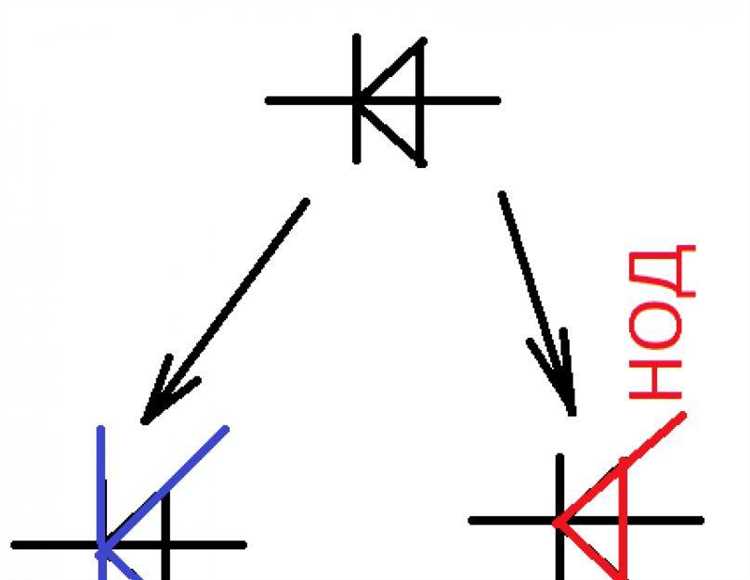

Для визуализации правильного подключения можно использовать схему с источником питания, резистором и диодом, где диод подключается последовательно с резистором. Этот метод позволяет точно оценить поведение диода при разных вариантах подключения.
Важно помнить, что подключение диода с обратной полярностью может привести к его повреждению, поэтому всегда следует проверять правильность соединений, прежде чем включать питание. Использование схемы позволяет исключить ошибки и значительно упрощает процесс тестирования диодов.
Как полярность диода влияет на его работу в цепи
Полярность диода имеет решающее значение для его работы в электрической цепи. Диоды предназначены для пропускания тока в одном направлении – от анода к катоду. Если подключить диод с обратной полярностью, ток не будет проходить, что приведет к его блокировке в цепи.
При прямой полярности диод начинает проводить ток, если приложенное напряжение превышает пороговое значение – это называется пороговым напряжением (обычно около 0.7 В для кремниевых диодов). При обратной полярности диод в нормальных условиях не проводит ток, что защищает другие компоненты цепи от перегрузок.
Для правильной работы диода важно соблюдать полярность при его подключении. Неверное подключение может привести не только к неработоспособности устройства, но и к повреждению диода или других компонентов в цепи. Особенно важно учитывать полярность в высоковольтных и высокочастотных цепях, где даже небольшая ошибка может привести к сбоям.
Кроме того, в некоторых приложениях диоды работают в схеме выпрямителей, где их полярность влияет на способ преобразования переменного тока в постоянный. Если полярность будет нарушена, устройство будет функционировать неправильно.
Таким образом, полярность диода не только определяет его основную функцию, но и является ключевым элементом для корректной работы всей электрической цепи. Соблюдение правильной полярности – это обязательное условие для надежной работы схем и предотвращения возможных повреждений.
Ошибки при определении полярности диода и как их избежать
При определении полярности диода могут возникнуть несколько распространенных ошибок. Чтобы избежать их, важно точно понимать, какие признаки указывают на правильную ориентацию компонента в схеме.
Ошибка может возникнуть, если не правильно используется мультиметр при измерении диода. При измерении следует помнить, что мультиметр должен быть настроен на режим проверки диодов. Ошибка часто бывает, когда прибор настроен на измерение сопротивления, а не на проверку диода, что может привести к неверным показаниям.
Другой тип ошибки – это путаница с номинальными значениями при подключении диода в схему. Важно помнить, что диод проводит ток только в одном направлении (при правильной полярности). Подключение его в обратном направлении приведет к блокировке тока и может вызвать неисправности в цепи.
Чтобы избежать ошибок, используйте следующие рекомендации:
- Обязательно проверяйте маркировку на корпусе диода перед установкой, учитывая, что на некоторых моделях полоса может быть не так заметна.
- Используйте мультиметр в режиме проверки диодов для точного определения полярности.
- При подключении диода всегда следите за правильной ориентацией: катод (отмеченный полосой) должен быть подключен к отрицательной стороне цепи.
- Не полагайтесь только на визуальные признаки, проверяйте полярность с помощью мультиметра или схемы подключения.
Правильное понимание этих аспектов поможет избежать ошибок и обеспечит стабильную работу диодных элементов в электрических схемах.
Инструменты для точного определения полярности диода
Для точного определения полярности диода используются несколько специализированных инструментов, каждый из которых имеет свои особенности и преимущества.
Мультиметр – самый доступный и распространенный инструмент для проверки полярности диодов. Используется режим тестирования диодов, который позволяет измерить напряжение на диоде в разных режимах подключения. При подключении в прямом направлении прибор покажет малое напряжение (обычно около 0.7 В для кремниевых диодов), а при обратном подключении – высокое напряжение или бесконечность. Этот метод позволяет точно определить, где находится анод, а где катод.
Источник постоянного тока (DC) с возможностью регулировки напряжения и тока позволяет провести более точный эксперимент. Подключив диод, можно контролировать подаваемое напряжение и наблюдать его реакцию. При подключении анодом к положительному полюсу диод будет проводить ток, что подтверждает правильную полярность.
Лупа с подсветкой – используется для визуального осмотра диода. Визуально можно определить катод по полоске на корпусе, если такая имеется, или по маркировке на диоде. Однако этот способ не всегда точен, особенно если маркировка стерта или корпус диода однотонный.
Специализированные тестеры диодов – это устройства, предназначенные исключительно для проверки полярности и состояния диодов. Они могут быть полезны при большом объеме работы, так как быстро и точно определяют полярность диода без необходимости вручную измерять параметры. Тестеры обычно показывают прямое и обратное напряжение на экране, что позволяет моментально увидеть правильное подключение.
Все эти инструменты могут использоваться в зависимости от ситуации и точности, которую необходимо достичь при определении полярности диода. Мультиметр, пожалуй, самый универсальный и доступный инструмент, но в специфических случаях лучше прибегать к дополнительным методам, таким как использование тестеров или источников постоянного тока.
Вопрос-ответ:
Как определить, где плюс, а где минус на диоде?
Для определения полярности диода необходимо обратить внимание на его маркировку. Обычно на корпусе диода есть черная или золотистая полоса, которая указывает на катод (минус). Стандартное правило: катод — это та часть, где находится эта полоса. Анод (плюс) будет противоположной стороной.
Что делать, если нет маркировки на диоде и нужно определить его полярность?
Если диод не имеет явной маркировки, можно использовать мультиметр. Установив его в режим измерения сопротивления, подключите щупы к выводам диода. При подключении щупа к аноду (плюсу) сопротивление будет низким, а при подключении к катоду (минусу) — высоким. Так можно точно определить полярность.
Как использовать схему для определения полярности диода?
Для определения полярности с помощью схемы нужно найти в документации или на схеме обозначение диода. В большинстве случаев полярность на схеме будет указана стрелкой, направленной от анода к катоду. Также, схема может содержать конкретные подписи, такие как «+» или «-», которые указывают на правильное подключение.
Какие ошибки могут возникнуть при определении полярности диода?
Одна из частых ошибок — это неверное определение катода, особенно если маркировка на диоде нечитаема. Также можно перепутать анод и катод при использовании мультиметра. Важно соблюдать осторожность, чтобы не повредить диод или другие компоненты цепи, подавая неправильное напряжение.
