Фильтр твердых частиц что это

Фильтры твердых частиц (ФТЧ) являются неотъемлемой частью системы очистки выбросов в транспортных средствах и промышленных установках, особенно для дизельных двигателей. Они эффективно задерживают сажу и другие вредные частицы, которые могут нанести ущерб окружающей среде и человеческому здоровью. Конструктивно фильтр представляет собой пористый элемент, через который проходят выхлопные газы, а твердые частицы оседают на его поверхности.

Основная цель ФТЧ – минимизация загрязнения воздуха, за счет задерживания частиц размером до 0.1 мкм, что делает их эффективными в борьбе с микроскопическими загрязнителями. Такие фильтры играют ключевую роль в соответствующих экологических стандартах, таких как Евро-6 для автомобилей. Принцип работы основан на механическом и химическом процессе фильтрации, где частицы захватываются на пористых стенках, а в некоторых моделях происходит катализирование и регенерация фильтрующего материала.

Регенерация фильтра – важный процесс, в ходе которого удаляются накопившиеся сажевые частицы. Он может происходить пассивно, через высокую температуру выхлопных газов, или активно, с использованием дополнительного топлива для нагрева фильтра. При этом фильтры могут требовать периодической очистки или замены, что зависит от типа двигателя, стиля вождения и частоты эксплуатации транспортного средства или установки.

Фильтр твердых частиц: устройство и принцип работы

Основной элемент фильтра – это материал, который удерживает твердые частицы. Эти фильтрующие элементы могут быть выполнены из различных материалов, таких как металл, ткань или керамика. В зависимости от назначения, фильтры могут быть одно- или многослойными, обеспечивая различные степени очистки.

Конструкция фильтра твердых частиц

Фильтр состоит из нескольких ключевых компонентов:

• Корпус – основная оболочка, которая защищает внутренние элементы фильтра от внешних воздействий.
• Фильтрующий материал – слой, через который проходят потоки газа или воздуха, задерживая твердые частицы.
• Система очистки – механизмы, отвечающие за удаление накопленных загрязнителей из фильтрующего материала.
• Клапаны и соединительные элементы – для управления потоком и давления внутри устройства.

Принцип работы

Принцип работы фильтров твердых частиц заключается в использовании физико-химических процессов для задержания частиц. Основные механизмы, которые действуют в фильтре, включают:

• Инерциальный механизм – более крупные частицы не могут следовать за изменяющимся направлением потока газа и оседают на поверхности фильтра.
• Механическое задержание – частицы оседают на волокнах фильтрующего материала, образуя слой на поверхности.
• Электростатическое притяжение – частицы с зарядом притягиваются к заряженным волокнам фильтра.
• Диффузия – мелкие частицы, благодаря своему малому размеру, изменяют направление движения при столкновении с молекулами газа и оседают на фильтрующем материале.

Типы фильтров

Фильтры твердых частиц можно классифицировать по различным критериям:

Рекомендации по эксплуатации

• Регулярно проверяйте состояние фильтрующих элементов для предотвращения перегрузки устройства.
• Используйте фильтры в соответствии с условиями эксплуатации: температура, влажность, тип загрязнителей.
• Для повышения эффективности фильтрации рекомендуется комбинировать несколько типов фильтров в системе очистки.
• Планируйте своевременную замену фильтрующих материалов или очистку устройства в зависимости от уровня загрязнений.

Типы фильтров твердых частиц для автомобилей

Фильтры твердых частиц (DPF) для автомобилей классифицируются по типу используемой технологии и конструкции. Основные типы фильтров включают керамические, металлические и комбинированные решения. Каждый из них имеет свои преимущества и ограничения в зависимости от особенностей эксплуатации автомобиля.

Керамические фильтры – наиболее распространенный тип фильтров, использующийся в современных дизельных двигателях. Они изготовлены из углеродных материалов, таких как карбид кремния, и обладают высокой температурной стойкостью. Керамические фильтры эффективно улавливают сажу, но требуют регулярной регенерации для восстановления их работы. Основной недостаток – чувствительность к высоким температурам, что делает их менее эффективными в автомобилях с небольшими пробегами.

Металлические фильтры применяются в случае, когда требуется повышенная прочность и долговечность. Эти фильтры изготовлены из стальных или титаново-алюминиевых сплавов, что позволяет им выдерживать более высокие температуры, чем керамические аналоги. Однако они имеют более низкую фильтрующую способность и могут не справляться с малым размером частиц, характерных для современных двигателей.

Комбинированные фильтры сочетают элементы керамических и металлических фильтров, предлагая оптимизацию по характеристикам фильтрации и термостойкости. Такие системы обеспечивают лучшую эффективность при высоких температурах и могут работать в более жестких условиях. Они особенно полезны для автомобилей с высокой рабочей нагрузкой или для коммерческого транспорта.

Выбор типа фильтра зависит от нескольких факторов: типа двигателя, частоты эксплуатации автомобиля, климата региона и условий дорожного покрытия. Важно также учитывать, что регулярное техническое обслуживание фильтра и его своевременная замена значительно повышают срок службы автомобиля и уменьшают выбросы вредных веществ в атмосферу.

Как работает фильтр твердых частиц в дизельных двигателях

Фильтр твердых частиц (ФТЧ) в дизельных двигателях предназначен для улавливания сажи и мелких твердых частиц, образующихся в процессе сгорания топлива. Он размещается в выхлопной системе и представляет собой ячеистую структуру, через которую проходят выхлопные газы. Его основная задача – снизить выбросы вредных веществ в атмосферу, соответствуя экологическим стандартам, таким как Евро-6.

ФТЧ состоит из материалов, устойчивых к высоким температурам, таких как керамика или металлокерамика. Его поверхность покрыта микроскопическими порами, которые эффективно захватывают частицы сажи. С течением времени эти частицы накапливаются, что приводит к увеличению сопротивления потоку выхлопных газов и снижению мощности двигателя.

Для поддержания эффективной работы фильтра используется процесс регенерации. Во время работы двигателя, когда температура выхлопных газов достигает определенной отметки (около 600-700°C), сажа в фильтре сгорает, преобразуясь в углекислый газ. Этот процесс может быть реализован как пассивно (при высокой температуре выхлопных газов), так и активно, с использованием дополнительного обогрева, например, с помощью топливных инжекторов, устанавливаемых в систему выхлопа.

При недостаточной температуре регенерации, сажевой фильтр может стать полностью заблокированным, что приведет к повышению нагрузки на двигатель, снижению его мощности и увеличению расхода топлива. В таком случае для запуска процесса активной регенерации в двигатель может быть введен дополнительный топливный инжектор, который повысит температуру в фильтре и позволит безопасно удалить накопившуюся сажу.

Современные дизельные автомобили оснащаются системой контроля за состоянием ФТЧ. На панели приборов может появляться сигнал о необходимости очистки фильтра. Игнорирование этого сигнала или несвоевременная регенерация может привести к повреждению фильтра и дорогостоящему ремонту.

Рекомендуется регулярно проверять и обслуживать систему фильтрации, чтобы поддерживать ее эффективность и избежать излишней нагрузки на двигатель. Важно помнить, что чрезмерное накопление сажи в фильтре может вызвать его полную блокировку, а также привести к повреждению турбонаддува и других компонентов выхлопной системы.

Роль катализатора в фильтрации твердых частиц

Катализатор играет ключевую роль в процессе фильтрации твердых частиц, улучшая эффективность удаления загрязняющих веществ. В отличие от обычных фильтров, катализатор способствует ускорению химических реакций, что позволяет значительно снизить уровень вредных выбросов.

Основные функции катализаторов в фильтрации твердых частиц:

• Уменьшение загрязнений – катализаторы активируют химические реакции, которые трансформируют токсичные вещества в менее вредные соединения, что способствует очистке выбросов.
• Увлажнение поверхности фильтра – катализаторы могут создать тонкую пленку на поверхности фильтра, которая улучшает удержание твердых частиц, предотвращая их попадание в воздух.
• Повышение срока службы фильтра – с использованием катализаторов фильтры менее подвержены забиванию, что увеличивает их долговечность и эффективность.

Важным аспектом является выбор катализатора в зависимости от типа загрязняющих веществ. Например, для фильтрации твердых частиц, содержащих углерод, эффективны катализаторы на основе оксидов металлов, таких как платина или палладий.

Для максимальной эффективности катализатор должен быть устойчивым к высокой температуре и воздействию химических агентов. Например, в дизельных двигателях часто используют катализаторы, которые активируют реакцию окисления углеродистых частиц и превращают их в углекислый газ.

Применение катализаторов в фильтрационных системах позволяет значительно снизить количество твердых частиц в выбросах, что критически важно для соблюдения экологических норм и стандартов.

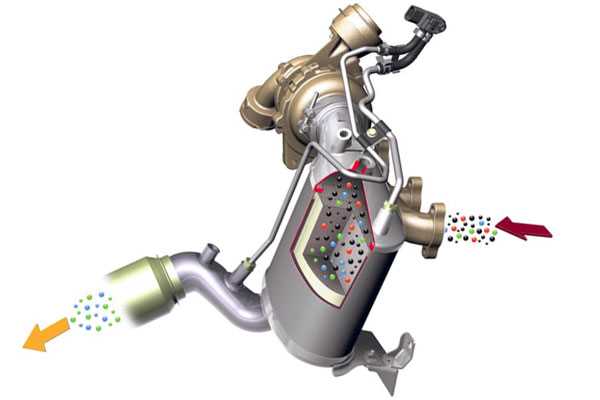

Процесс регенерации фильтра твердых частиц

Основными методами регенерации являются термическая, механическая и пневматическая очистка. В термическом методе фильтр нагревается до температуры, при которой сгорят или испарятся отложения, образовавшиеся в процессе работы. Этот метод особенно эффективен для фильтров, используемых в дизельных двигателях. В механическом способе используется вибрация или сжатый воздух для удаления твердых частиц. Пневматический метод применяет высокоскоростной поток воздуха, который сдувает накопившуюся грязь и пыль.

При термическом способе важен контроль температуры, чтобы избежать повреждения фильтра. Для этого современные системы регенерации оборудованы датчиками температуры и системой автоматического контроля. Для некоторых типов фильтров используются дополнительные нагревательные элементы, которые повышают эффективность восстановления.

Пневматическая регенерация предполагает использование компрессора, который подает сжатый воздух через фильтр, устраняя загрязнения. Такой метод требует минимальных временных затрат и может быть выполнен прямо на месте эксплуатации фильтра, что значительно сокращает простой оборудования. Однако для эффективного удаления загрязняющих частиц пневматическая система должна быть мощной и обеспечивать постоянное давление воздуха.

Важным аспектом является мониторинг степени загрязненности фильтра. В современных системах для этой цели используются датчики давления, которые измеряют сопротивление потоку через фильтр. Это позволяет заранее определить необходимость регенерации и избежать ситуации, когда фильтр забивается настолько, что его работа становится неэффективной.

Для достижения максимальной эффективности регенерации рекомендуется использовать комбинированные методы. Например, после термической очистки можно применить пневматическую очистку для удаления мелких частиц и пепла. В случае слишком частой регенерации фильтра необходимо провести анализ причин накопления загрязняющих веществ, так как это может свидетельствовать о неправильной эксплуатации оборудования или проблемах с системой фильтрации.

Для фильтров, работающих в условиях высоких температур и давления, такие как системы в двигателях внутреннего сгорания, важно использовать фильтры с высокой термостойкостью и долговечностью. Постоянное использование неэффективной регенерации может привести к преждевременному износу фильтра и необходимости его замены.

Основные причины засорения фильтра твердых частиц

Засорение фильтра твердых частиц возникает из-за нескольких факторов, которые влияют на его эффективность. Важно понимать, что неправильное использование или несоответствие фильтра условиям работы может привести к снижению его производительности. Рассмотрим основные причины засорения.

• Высокая концентрация загрязняющих частиц – при избыточном содержании твердых частиц в воздушной или жидкостной среде фильтр быстро забивается. Это часто встречается в промышленных условиях, где высокие нагрузки на оборудование.
• Неправильный выбор материала фильтра – фильтры с неподходящей структурой или плотностью материала могут не справляться с задачей и быстро засоряться. Например, фильтры с недостаточно мелкими порами не могут задерживать мелкие частицы.
• Нарушения в технологическом процессе – если процесс фильтрации неправильно организован, например, при нарушении скорости потока или давления, фильтр может не успевать очищать среду, что приведет к его забиванию.
• Низкое качество исходных материалов – загрязненные материалы, такие как неочищенные жидкости или воздух, содержащие дополнительные загрязнители (например, масла или химикаты), быстро засоряют фильтры.
• Неправильная эксплуатация – резкие колебания температуры, давления или изменения состава среды могут вызвать образование крупных частиц или скопление грязи, что ускоряет процесс засорения фильтра.
• Невозможность удаления крупных частиц – фильтры с небольшими порами или с низким уровнем сопротивления не могут эффективно пропускать крупные частицы, что приводит к их накоплению на поверхности фильтра.
• Долговечность и старение материала фильтра – со временем фильтрующий элемент теряет свои свойства, что приводит к ухудшению его способности очищать, а также к накоплению грязи и частиц.

Чтобы снизить вероятность засорения фильтра, важно правильно подбирать фильтрующие элементы, учитывать условия эксплуатации и регулярно проводить техническое обслуживание системы фильтрации. Особое внимание следует уделять предварительной очистке загрязненных материалов, а также контролю за параметрами работы системы.

Методы диагностики неисправностей фильтра твердых частиц

1. Измерение давления. Один из основных методов диагностики – это регулярный контроль разницы давления до и после фильтра. Нормальная разница составляет 50-150 мбар. При значительном повышении давления (более 250 мбар) можно говорить о наличии засорения фильтрующего элемента. Важно проводить измерения в разных режимах работы двигателя, чтобы оценить динамику изменений давления.

2. Контроль температуры выхлопных газов. Повышение температуры выхлопных газов, особенно в условиях повышенной нагрузки, может указывать на повышенное сопротивление потоку из-за загрязнения фильтра. Если температура газа после фильтра значительно выше нормы, это сигнализирует о начале отказа.

3. Тестирование на выбросы твердых частиц. Используется для выявления утечек или повреждений фильтра. Если уровень выбросов твердых частиц значительно превышает нормативные значения, это свидетельствует о необходимости проверки фильтра на целостность и эффективности фильтрации.

4. Анализ диагностических кодов ошибок. Современные системы автомобиля часто регистрируют ошибки, связанные с работой фильтра твердых частиц. Например, ошибки, связанные с перегревом, переполнением или неэффективностью работы фильтра, могут быть считаны с помощью OBD-сканера. Это помогает в установлении точной причины неисправности.

5. Визуальный осмотр. Визуальная проверка фильтра и сопутствующих компонентов (датчиков, трубопроводов, системы охлаждения) также является важной частью диагностики. Образование трещин, деформаций или отложений может быть признаком механических повреждений или чрезмерного загрязнения фильтра.

6. Использование газоанализаторов. Для более точной диагностики используется оборудование, которое анализирует состав выхлопных газов, чтобы выявить аномалии в уровне твердых частиц. Эти данные дают представление о степени загрязнения фильтра и о том, насколько эффективно он выполняет свою задачу.

Каждый из этих методов позволяет более точно определить источник проблемы и предотвратить дальнейшее ухудшение работы системы. Комплексная диагностика с использованием нескольких методов поможет своевременно выявить неисправности и избежать серьезных поломок.

Замена фильтра твердых частиц: когда и как это нужно делать

Фильтр твердых частиц (DPF) необходимо заменять при его полном забивании, а также в случае механических повреждений. Если система не функционирует должным образом, двигатель может начать работать нестабильно, а расход топлива увеличится. Важно следить за состоянием фильтра, чтобы не допустить его полной блокировки, что может привести к дорогостоящим поломкам.

Один из признаков, что фильтр нуждается в замене, – это постоянное загорание индикатора неисправности на приборной панели. Также возможно появление сажи на задней части автомобиля или повышение температуры выхлопных газов. При обнаружении таких признаков, рекомендуется провести диагностику и определить степень забивки фильтра.

Процесс замены фильтра может различаться в зависимости от модели автомобиля, но в целом он включает несколько этапов:

1. Отключение аккумулятора для безопасности.

2. Снятие защитных кожухов и компонентов, мешающих доступу к фильтру.

3. Демонтаж старого фильтра, в случае необходимости – разборка системы выхлопа.

4. Установка нового фильтра с соблюдением всех технических требований производителя.

5. Проверка системы на наличие утечек и корректность работы.

Процесс замены фильтра твердых частиц необходимо выполнять согласно рекомендациям производителя автомобиля. Иногда для продления срока службы фильтра можно выполнить его очистку. Однако в случае сильной забивки, когда эффективность восстановления слишком низка, замена является единственным правильным решением.

Вопрос-ответ:

Что такое фильтр твердых частиц и как он работает?

Фильтр твердых частиц — это устройство, предназначенное для очистки газа или жидкости от твердых загрязняющих частиц, таких как пыль, дым, сажа, металлические частицы и другие примеси. Принцип работы основан на задержке этих частиц с помощью фильтрующих материалов, через которые проходят потоки газа или жидкости. Это могут быть пористые материалы, металлические сетки, тканевые фильтры и другие конструкции, которые ловят частицы на разных стадиях их перемещения.

Какой принцип работы фильтра твердых частиц используется в автомобильных системах?

В автомобильных системах фильтры твердых частиц (например, в дизельных двигателях) предназначены для улавливания сажи и других загрязнений, образующихся при сгорании топлива. Они работают по принципу механического улавливания частиц в пористых материалах. Со временем фильтр засоряется, и его нужно очищать или заменять. Современные системы часто используют катализаторы для дополнительно эффективного удаления вредных веществ из выхлопных газов.

Какие материалы используются для изготовления фильтров твердых частиц?

Для изготовления фильтров твердых частиц применяют различные материалы, в зависимости от условий работы. Это могут быть пористые керамические материалы, металл, тканевые фильтры, а также высокотехнологичные синтетические материалы, обладающие высокой фильтрационной способностью. В некоторых фильтрах используются специальные покрытия, которые помогают улучшить улавливание частиц и продлить срок службы устройства.

Какие проблемы могут возникать при эксплуатации фильтров твердых частиц?

Основная проблема фильтров твердых частиц — это их засорение. Со временем накопленные частицы могут блокировать поры фильтра, что снижает эффективность его работы и увеличивает сопротивление потоку. В таких случаях необходимо проводить очистку или замену фильтра. Также могут возникать проблемы с перегревом фильтра, если система не предусмотрена для его регулярного обслуживания. Важно следить за состоянием фильтра и проводить техническое обслуживание вовремя.

Как часто нужно менять фильтр твердых частиц?

Частота замены фильтра твердых частиц зависит от условий эксплуатации и типа используемого фильтра. В некоторых случаях фильтры могут служить несколько лет, при условии регулярного обслуживания и очистки. Однако если фильтр сильно загрязнен или поврежден, его замена требуется раньше. Например, в автомобилях фильтр часто очищается в процессе эксплуатации, но через несколько лет его все равно нужно менять. Точные рекомендации зависят от производителя и типа фильтра.

Что представляет собой фильтр твердых частиц и как он работает?

Фильтр твердых частиц — это устройство, предназначенное для очистки газов или жидкости от твердых частиц. Принцип его работы заключается в том, чтобы задерживать частицы загрязняющих веществ, проходящих через фильтрующий материал. Частицы могут быть отфильтрованы различными методами: механическим, электростатическим или с помощью адсорбции. В зависимости от типа фильтра, используются различные материалы, такие как металл, стекловолокно или полимерные мембраны. В процессе работы загрязнённый поток проходит через фильтрующий элемент, где твердые частицы остаются, а очищенный поток выходит на выход.
