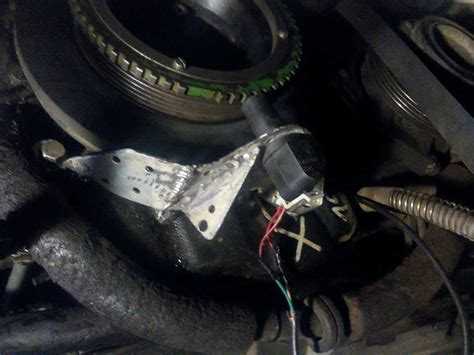

Где находится датчик коленвала на мерседес аксор

Датчик коленвала на Мерседес Аксор выполняет ключевую функцию в системе управления двигателем, обеспечивая точное считывание положения и скорости вращения коленчатого вала. Его правильное расположение критично для корректной работы системы зажигания и впрыска топлива.

На Мерседес Аксор датчик коленвала установлен с правой стороны двигателя, вблизи маховика, что позволяет эффективно фиксировать импульсы от зубчатого кольца коленчатого вала. Обычно он располагается в нижней части блока цилиндров, под впускным коллектором, что важно учитывать при диагностике и замене.

Для доступа к датчику требуется снять защитные элементы и, в ряде случаев, использовать подъемник или смотровую яму. Рекомендуется проверять крепление и состояние разъема датчика при плановом обслуживании, так как вибрации и загрязнения могут привести к сбоям в работе двигателя.

Где именно установлен датчик коленвала на двигателе Мерседес Аксор

Датчик коленвала на двигателе Мерседес Аксор располагается с правой стороны блока цилиндров, в непосредственной близости от шкива коленчатого вала. Его установка выполнена таким образом, чтобы сенсор мог точно считывать положение зубчатого венца, нанесенного на шкив.

Конкретное место крепления – на металлическом кронштейне, который фиксируется к блоку двигателя при помощи двух болтов М6. Крепление расположено в нижней части двигателя, примерно на уровне масляного поддона, что требует осторожности при выполнении ремонтных работ из-за ограниченного пространства.

Положение датчика обеспечивает необходимый зазор между его чувствительным элементом и зубчатым кольцом – обычно он составляет 0,3-0,5 мм. Этот зазор критичен для корректной работы системы зажигания и управления подачей топлива.

Подключение датчика выполнено через специализированный разъем с тремя контактами: питание, сигнал и масса. Провода защищены гофротрубкой для предотвращения повреждений от вибрации и высоких температур.

Рекомендуется при замене датчика контролировать состояние кронштейна и разъема, а также не нарушать установочный зазор для предотвращения ошибок в работе двигателя.

Как определить визуально местоположение датчика коленвала без разборки

На двигателе Mercedes Axor датчик коленвала установлен в области задней части блока цилиндров, рядом с маховиком. Для визуального обнаружения нужно снять защитный кожух двигателя или открыть капот и заглянуть в пространство между двигателем и коробкой передач.

Ищите компактный цилиндрический датчик с электрическим разъёмом, закреплённый на кронштейне непосредственно у торца коленчатого вала. Обычно он расположен слева или чуть ниже средней линии двигателя, ближе к задней части мотора.

Визуально датчик коленвала отличается от других сенсоров отсутствием больших проводов и отсутствием контактов, характерных для датчиков распредвала. Разъём датчика коленвала обычно небольшой, с 2–3 проводами, подключёнными в жгут проводки.

При осмотре обратите внимание на наличие крепёжных болтов, фиксирующих датчик на корпусе двигателя рядом с маховиком, а также на его расположение относительно шкива коленвала и блока сцепления.

Если доступ затруднён, рекомендуется использовать зеркальце или фонарик, чтобы осмотреть заднюю часть двигателя через технологические окна и зазоры без демонтажа деталей.

Какие инструменты понадобятся для доступа к датчику коленвала

Для доступа к датчику коленвала на Мерседес Аксор потребуется комплект инструментов, включающий:

1. Набор головок с трещоткой – предпочтительно 10 мм и 13 мм, так как именно такими крепежными элементами обычно фиксируется датчик и его защитный кожух.

2. Удлинители для трещотки – длиной от 100 до 200 мм для удобного доступа к труднодоступным креплениям возле двигателя.

3. Отвертка с крестообразным жалом – понадобится для отсоединения креплений проводов или пластиковых фиксаторов жгута.

4. Плоская отвертка – для аккуратного поддевания и отсоединения разъемов датчика.

5. Рабочие перчатки – обеспечат защиту рук от загрязнений и острых деталей.

6. Фонарик или налобный светильник – для улучшенного освещения рабочей зоны в моторном отсеке.

7. Немного технического очистителя (например, WD-40) – пригодится для очистки крепежа и облегчения демонтажа, если детали загрязнены или закисли.

Для предотвращения повреждений разъемов и проводов рекомендуется использовать пластиковые съемники разъемов, если они есть в наличии. Все инструменты должны быть качественными, чтобы избежать срыва головок и повреждений крепежа.

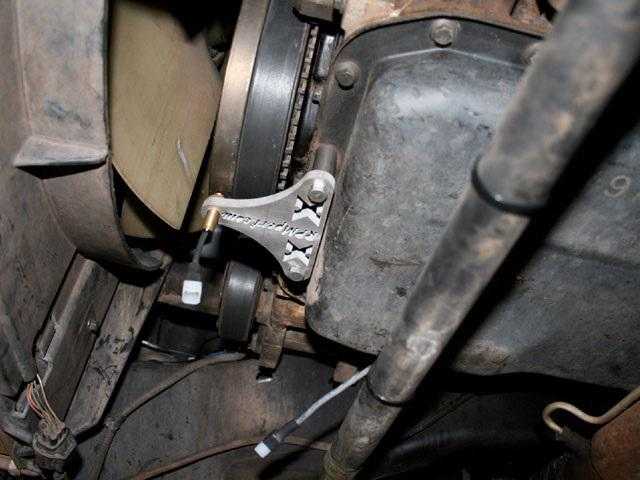

Последовательность снятия датчика коленвала на Мерседес Аксор

Отключите аккумулятор для предотвращения короткого замыкания. Найдите датчик коленвала, расположенный на корпусе двигателя в районе задней части блока цилиндров, рядом с маховиком.

Снимите защитный кожух или элементы, закрывающие доступ к датчику, при необходимости отсоединив несколько крепежных болтов.

Отсоедините электрический разъем датчика, аккуратно нажав на фиксатор и потянув разъем без усилия, чтобы не повредить контакты.

Выверните крепежный болт, который фиксирует датчик на корпусе двигателя, обычно это болт с головкой под торкс или шестигранник размером 8 мм.

Аккуратно извлеките датчик, слегка покачивая, чтобы избежать повреждения корпуса или посадочного места. При наличии загрязнений очистите область перед установкой нового датчика.

Перед установкой проверьте состояние посадочного гнезда и сам датчик на отсутствие дефектов и коррозии. Установите новый датчик в обратной последовательности, соблюдая момент затяжки крепежного болта – обычно 10-12 Н·м.

Подключите электрический разъем и убедитесь в надежности фиксации. После завершения сборки подключите аккумулятор и выполните проверку работы двигателя на наличие ошибок, связанных с датчиком коленвала.

Как проверить работоспособность датчика коленвала на месте

Для проверки датчика коленвала на Мерседес Аксор без снятия необходимо выполнить следующие действия:

1. Отключить аккумулятор для безопасности и найти разъём датчика на жгуте проводки в районе двигателя.
2. Осмотреть разъём на наличие коррозии, загрязнений и надломов проводов.
3. Подключить мультиметр в режим измерения сопротивления. В руководстве по ремонту указано, что сопротивление исправного датчика колеблется обычно в пределах 500–1500 Ом, но точные значения для Мерседес Аксор следует уточнить по технической документации.
4. Измерить сопротивление между контактами датчика. Значение за пределами нормы говорит о неисправности датчика.
5. Переключить мультиметр в режим измерения переменного напряжения и прокручивать двигатель стартером (без запуска). На исправном датчике должно появиться импульсное напряжение до 1 В и выше.
6. Проверить наличие импульсов с помощью осциллографа, если есть возможность. На экране должно быть чёткое прерывистое напряжение с частотой, зависящей от скорости вращения коленвала.
7. Визуально проверить целостность магнитного кольца или зубчатого диска на коленвале, так как повреждения могут влиять на сигнал датчика.

При отсутствии изменений сопротивления, отсутствии импульсов или нестабильном сигнале датчик требует замены. Важно также проверить правильность подключения и отсутствие повреждений проводки к датчику.

Причины выхода из строя датчика коленвала и как их заметить по расположению

Датчик коленвала на Мерседес Аксор установлен в непосредственной близости к маховику или шкиву коленчатого вала, что создает несколько уязвимостей, влияющих на его работоспособность.

• Накопление металлической стружки и грязи. Из-за близости к вращающимся деталям на корпусе и магнитной части датчика накапливается металлическая пыль, которая нарушает точность считывания сигнала.
• Механические повреждения корпуса и проводки. Из-за расположения в труднодоступном месте, где часто проходят другие агрегаты и крепеж, корпус датчика может быть поврежден при ремонте или вибрации, а провода – перетерты или разорваны.
• Перегрев от близко расположенного двигателя. Высокая температура моторного отсека снижает ресурс электроники датчика, что приводит к ухудшению его характеристик и сбоям в работе.
• Коррозия и попадание влаги. Уплотнения и герметизация датчика могут со временем изнашиваться, особенно в условиях повышенной влажности и агрессивных сред, что вызывает окисление контактов и потерю сигнала.

Определить выход из строя датчика по его расположению можно, внимательно осмотрев сам датчик и пространство вокруг него:

1. Проверить наличие загрязнений на магнитном элементе – видимая стружка или пыль ухудшают сигнал.
2. Осмотреть кабель на предмет потертостей, трещин и следов перегрева – поврежденная изоляция ведет к короткому замыканию или обрыву.
3. Обратить внимание на деформации корпуса или следы ударов, особенно возле крепежных болтов.
4. При подозрении на коррозию проверить разъемы и контакты на наличие ржавчины или окислов.

Регулярный осмотр и чистка датчика в его установленном положении снижает риск отказа и помогает своевременно выявить неполадки, которые связаны именно с его расположением в моторном отсеке Мерседес Аксор.

Влияние неправильного расположения датчика на работу двигателя Мерседес Аксор

Датчик коленвала на Мерседес Аксор должен располагаться строго в технически заданной зоне – обычно вблизи зубчатого венца маховика или шкива коленчатого вала. Смещение или неправильный угол установки вызывают сбои в сигнале, что ведёт к ошибкам управления впрыском топлива и зажиганием.

При смещении датчика на 1–2 мм от рекомендованного зазора (обычно 0,3–1 мм) увеличивается риск появления нестабильных импульсов, из-за которых блок управления двигателем (ЭБУ) получает искажённые данные о положении коленвала. Это приводит к неправильному синхронизированию впрыска и зажигания, что снижает мощность и экономичность двигателя.

Некорректное расположение часто вызывает пропуски воспламенения, дергания и трудности при запуске мотора. В некоторых случаях двигатель может переходить в аварийный режим с ограничением оборотов, что снижает его ресурс.

Расположение датчика ниже допустимого уровня приводит к повреждению корпуса датчика из-за вибраций и попадания механических загрязнений, что усугубляет неисправность и сокращает срок службы.

При монтаже необходимо соблюдать точность позиционирования, учитывая заводские метки и применяя специальный щуп для контроля зазора. Регулярная проверка и корректировка положения датчика позволяет поддерживать стабильную работу системы управления двигателем и исключает внеплановые ремонты.

Вопрос-ответ:

Где именно находится датчик коленвала на Мерседес Аксор?

Датчик коленвала на Мерседес Аксор установлен в непосредственной близости к маховику двигателя, обычно на блоке цилиндров рядом с местом крепления маховика. Его положение позволяет контролировать вращение коленчатого вала, передавая информацию на электронный блок управления двигателем.

Как распознать, что датчик коленвала установлен неправильно?

Если датчик размещён слишком далеко от маховика или под неправильным углом, это может привести к сбоям в работе двигателя, таким как нестабильные обороты, пропуски зажигания и ошибки в работе системы управления. Визуально проверить правильность установки можно, убедившись, что расстояние между датчиком и зубьями маховика соответствует заводским параметрам — обычно это 0,5–1,5 мм.

Какие последствия могут возникнуть из-за смещения датчика коленвала?

Даже незначительное смещение датчика влияет на точность сигнала о положении коленвала. Это приведёт к задержкам в подаче искры, проблемам с запуском двигателя и повышенному расходу топлива. Иногда проявляются ошибки в диагностике, что затрудняет обслуживание автомобиля.

Можно ли самостоятельно найти и проверить расположение датчика без демонтажа деталей?

Да, датчик коленвала на Мерседес Аксор располагается в доступном месте возле маховика. Его можно найти визуально, осмотрев заднюю часть двигателя с пассажирской стороны. Проверка расстояния до маховика осуществляется с помощью щупов. Однако для более точной диагностики и настройки лучше использовать специализированные инструменты или обратиться к специалистам.

Какие методы используются для правильной установки датчика коленвала на Мерседес Аксор?

Установка датчика проводится с учётом заводских параметров зазора и ориентации. Для контроля расстояния применяют щупы определённой толщины. Фиксация датчика происходит с помощью крепёжных болтов, при этом важно избегать перекосов и обеспечить плотное прилегание. После монтажа рекомендуется проверить работу двигателя на диагностическом оборудовании, чтобы убедиться в корректности сигнала.

Где именно расположен датчик коленвала на Мерседес Аксор и как его найти?

Датчик коленвала на Мерседес Аксор обычно устанавливается рядом с задней частью коленчатого вала двигателя, ближе к маховику или зубчатому венцу сцепления. Чтобы найти его без разборки, следует обратить внимание на проводку, идущую к блоку двигателя, и проследить кабель до корпуса датчика, который закреплён на блоке или крышке сцепления. Чаще всего датчик находится с правой стороны двигателя (если смотреть спереди автомобиля). Его корпус небольшой, цилиндрической формы, с разъёмом для подключения. Визуальный осмотр поможет быстро определить место установки без необходимости снимать детали.

Как влияет неправильное расположение датчика коленвала на работу двигателя Мерседес Аксор?

Если датчик установлен с отклонением от рекомендованного места или его крепление ослаблено, это может привести к сбоям в считывании сигнала коленвала. В результате двигатель может испытывать нестабильную работу: появятся пропуски зажигания, затруднённый запуск, снижение мощности или даже полный останов. Система управления двигателем получает неправильные данные о положении коленвала, что нарушает синхронизацию подачи топлива и зажигания. В некоторых случаях ЭБУ может фиксировать ошибку и включать режим ограничения мощности. Таким образом, точное и надёжное крепление датчика на правильном месте играет важную роль в стабильной работе мотора.
