Осциллограф – это мощный инструмент для визуализации электрических сигналов в реальном времени. Он позволяет детально анализировать форму сигнала, его частотные компоненты и другие важные параметры. Изображение сигнала на экране осциллографа – это результат преобразования аналогового сигнала в цифровую информацию с последующим отображением на графике. Для этого используются методы сканирования, фильтрации и измерения амплитуды и времени.
Когда сигнал поступает на вход осциллографа, он подвергается процессу выборки и удержания. В большинстве современных осциллографов используется метод аналогово-цифрового преобразования (АЦП), который разбивает непрерывный сигнал на дискретные значения. Эти значения затем отображаются как точки на экране, соединённые линиями, что и формирует графическое изображение сигнала.
Особое внимание стоит уделить калибровке осциллографа. Она необходима для того, чтобы изображение сигнала на экране точно соответствовало реальным характеристикам исследуемого сигнала. Важно, чтобы осциллограф был настроен на правильную шкалу времени и амплитуды, иначе сигнал может быть искажен или отображён неправильно.
Скорость выборки и полоса пропускания – два ключевых параметра, которые напрямую влияют на точность и качество изображения. Если осциллограф имеет слишком низкую скорость выборки или ограниченную полосу пропускания, это может привести к потере информации о высокочастотных компонентах сигнала, что сделает анализ менее точным. Для точных измерений важно выбирать прибор с соответствующими характеристиками для изучаемых сигналов.

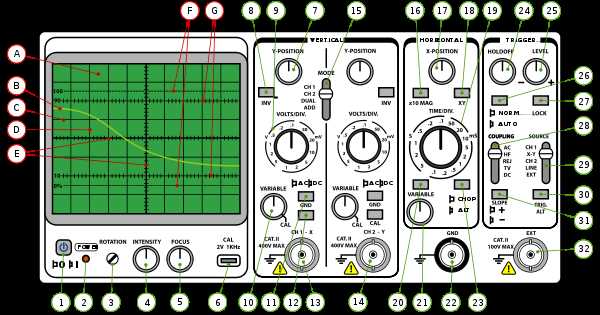

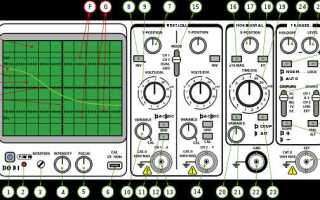

Как осциллограф преобразует электрические сигналы в визуальные изображения
Осциллограф выполняет преобразование электрических сигналов в визуальные изображения с помощью системы аналогово-цифровых преобразователей (АЦП), которые захватывают изменения напряжения во времени. Процесс начинается с поступления сигнала на вход устройства. Этот сигнал, который представляет собой изменяющееся во времени электрическое напряжение, передается на входной усилитель.
Усилитель повышает амплитуду сигнала до уровня, необходимого для дальнейшей обработки. Далее сигнал поступает в аналогово-цифровой преобразователь, который дискретизирует его, разбивая на отдельные измерения в определенные моменты времени. Каждый из этих дискретов затем отображается на экране осциллографа в виде точек, которые соединяются для формирования кривой, отображающей динамику изменения сигнала.
Экран осциллографа представляет собой сетку координат, где горизонтальная ось (ось времени) отображает изменения во времени, а вертикальная ось (ось напряжения) отображает величину сигнала в данный момент. Для точного отображения сигнала осциллограф синхронизирует время сканирования с характеристиками входного сигнала, что позволяет стабильно отображать циклические процессы, такие как синусоиды или прямоугольные импульсы.
Дополнительные элементы, такие как масштабирование и смещение, позволяют пользователю настроить отображение сигнала под нужды измерений. Масштабирование по горизонтали и вертикали изменяет количество времени или амплитуды на единицу расстояния на экране, а смещение позволяет перемещать сигнал по оси времени или напряжения для получения более четкой картины.
Осциллографы могут быть оснащены функциями анализа, которые дополнительно обрабатывают сигнал, определяя его частоту, период, амплитуду и другие характеристики. Эти данные отображаются в виде числовых значений или в виде графиков на экране, предоставляя пользователю полное представление о характеристиках сигнала.

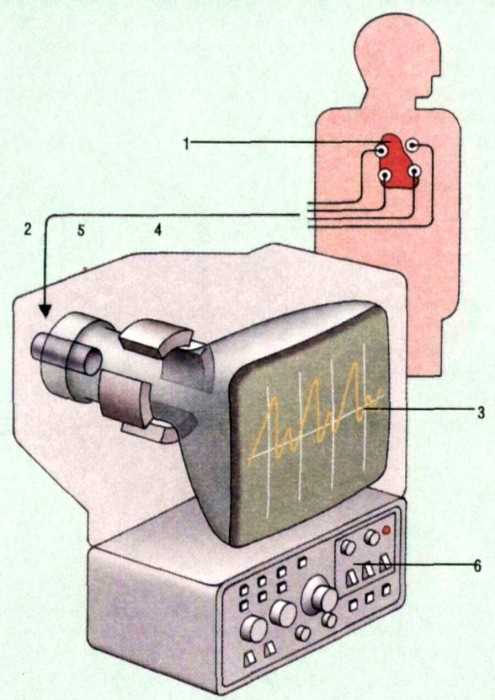

Роль вертикальной и горизонтальной развертки в отображении сигнала

Вертикальная развертка контролирует, как сигнал распределяется по вертикальной оси экрана. Каждая линия вертикальной шкалы соответствует определенному уровню амплитуды сигнала, и точность этого отображения зависит от чувствительности осциллографа. Например, если чувствительность установлена слишком высоко, сигнал может быть «сжать» или искажен. При низкой чувствительности сигнал будет отображаться с недостаточной детализацией. Рекомендуется выбирать чувствительность, которая позволит наиболее четко отобразить всю динамику сигнала без потери информации.
Горизонтальная развертка отвечает за время, которое требуется сигналу для прохождения через одну ячейку экрана. Этот параметр называется временем на деление. Чем быстрее сигнал, тем меньшее время занимает его прохождение через одну клетку экрана. Настройка горизонтальной развертки важна для точного анализа временных характеристик сигнала, таких как период и частота. Например, при слишком быстром времени развертки сигнал может «размазываться» и потерять точность, а при слишком медленном времени развертки – теряться детализация.
Сбалансированная настройка вертикальной и горизонтальной развертки позволяет добиться оптимальной видимости сигнала, где сохраняются все его ключевые характеристики – амплитуда, период и форма. При настройке этих параметров важно учитывать тип сигнала, который анализируется. Например, для периодических сигналов, таких как синусоидальные, горизонтальная развертка должна быть настроена так, чтобы на экране было видно несколько полных циклов, а вертикальная – чтобы четко отображать изменения амплитуды.
Как настройка времени на осциллографе влияет на отображение сигнала

Настройка времени на осциллографе, или временная развертка, напрямую влияет на то, как будет отображаться сигнал на экране устройства. Она определяет скорость сканирования сигнала, что оказывает ключевое влияние на его видимость и точность анализа.
Когда временная развертка настроена на слишком короткое время, сигнал может быть слишком сжатым. Это приведет к тому, что важные детали сигнала, такие как колебания или пики, будут отображаться слишком близко друг к другу, что затруднит их анализ. Например, если время развертки установлено на 1 мс на осциллографе с быстрыми импульсами, возможно, что эти импульсы будут слиты в одну линию.
С другой стороны, если время развертки настроено на слишком длинное значение, сигнал может стать слишком растянутым. Это также вызывает проблему: отдельные колебания и циклы сигнала могут быть сглажены, и некоторые важные детали будут потеряны. Например, при времени развертки в 10 секунд на сигнале с высокой частотой могут исчезнуть малые колебания, и осциллограф отобразит только средние значения.
- Рекомендация 1: Для анализа высокочастотных сигналов используйте более короткие временные развертки, чтобы детально наблюдать за каждым циклом.
- Рекомендация 2: Для стабильных сигналов с низкой частотой, например, постоянных сигналов или сигналов с большой периодичностью, используйте более длинные временные развертки для получения точных средних значений.
Важным аспектом является также соотношение между временем развертки и чувствительностью вертикальной оси. При увеличении времени развертки может возникнуть необходимость в коррекции вертикальной чувствительности, чтобы не потерять детали амплитуды сигнала.
Сбалансированная настройка времени на осциллографе позволяет точно и четко интерпретировать даже сложные сигналы с различными частотами и амплитудами.

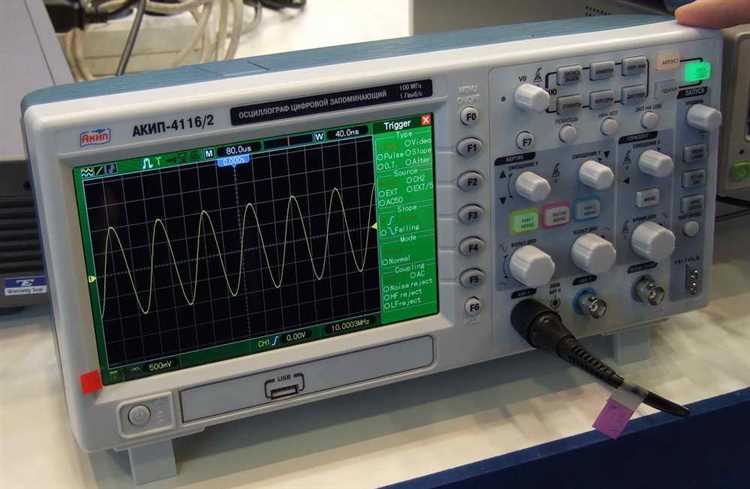

Как амплитуда сигнала отображается на экране осциллографа

Амплитуда сигнала на экране осциллографа отображается в вертикальной оси. Каждое изменение напряжения сигнала приводит к отклонению трассы в пределах экрана, и его амплитуда напрямую зависит от вертикальных настроек прибора, таких как делитель по напряжению (например, 1 В/дел). Эти настройки определяют, на сколько вольт будет приходиться каждый делитель по оси Y.
Для точного отображения амплитуды важно правильно настроить масштаб. Если сигнал слишком велик или слишком мал, его форма может быть искажена, или он может быть полностью выведен за пределы экрана. В таких случаях необходимо отрегулировать делитель по напряжению, чтобы сигнал оставался внутри рабочего диапазона осциллографа.
Когда сигнал имеет постоянную амплитуду, его отображение будет представлять собой стабильную линию, которая не изменяется в течение времени. Однако для переменных сигналов, таких как синусоидальные или прямоугольные, амплитуда отображается как амплитудные пики, которые визуально отражают максимальное отклонение напряжения относительно нулевого уровня.
Точность измерения амплитуды также зависит от вертикальной чувствительности осциллографа и качества используемых зондов. Низкое качество зондов или неправильный выбор чувствительности может привести к неправильному отображению амплитуды сигнала.
Если сигнал сильно искажен или имеет пиковые значения, которые превышают диапазон измерений, то осциллограф может автоматически обрезать эти пики. Это важно учитывать при анализе сигналов с высокой амплитудой, так как обрезка может скрывать важные детали сигнала.
Для оптимального отображения амплитуды сигнала на осциллографе всегда рекомендуется установить чувствительность так, чтобы на экране была видна вся информация, без значительных потерь данных. Это поможет избежать ошибки при интерпретации сигналов и обеспечит точность измерений.
Как осциллограф показывает частоту сигнала и его форму

Осциллограф отображает форму сигнала на экране в виде графика, где ось X показывает время, а ось Y – амплитуду. Для анализа частоты сигнала используются параметры, такие как период и частота. Частота сигнала определяется как количество циклов в единицу времени, обычно в герцах (Гц). На экране осциллографа периодические колебания отображаются как повторяющиеся волны.
Частота сигнала на осциллографе может быть вычислена по расстоянию между пиками волны. Разделив единицу времени на период сигнала, можно получить его частоту. Осциллограф автоматически отображает частоту на экране при правильной настройке временной шкалы. С помощью функции измерения на экране осциллографа можно увидеть точное значение частоты в Гц.
Форма сигнала также отображается четко, позволяя различать синусоидальные, прямоугольные и треугольные волны. Это важно для анализа качества сигнала, выявления искажений, гармоник и других аномалий. Правильная настройка чувствительности и временной развертки позволяет четко отобразить форму волны и различить мельчайшие детали, такие как пики и спады.
Для точного измерения частоты и формы сигнала важно настроить масштаб времени (горизонтальную ось) так, чтобы один цикл был виден полностью. Чем более детально отображается сигнал, тем легче определить его частоту и форму. Важно также учитывать калибровку осциллографа, поскольку погрешности могут влиять на точность измерений.

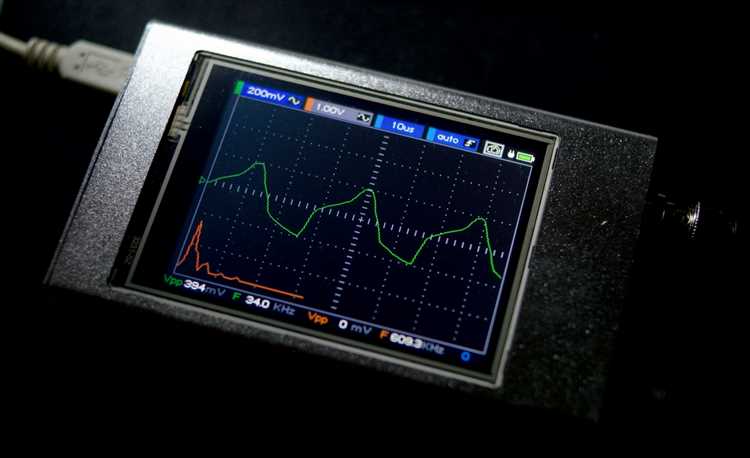

Основные ошибки при интерпретации изображений сигнала на осциллографе

Ещё одной распространённой ошибкой является неверное измерение амплитуды сигнала. Это часто происходит из-за неправильного масштаба вертикальной оси или некорректной установки уровня отсчета. В результате, вместо точного отображения пиков сигнала, осциллограф может показывать заниженную или завышенную амплитуду.
Также стоит помнить, что осциллографы отображают сигналы в определённом масштабе, который может ограничивать точность наблюдений. Например, при использовании слишком высокого масштаба, вы можете не заметить кратковременные пики сигнала, которые могут быть важны для анализа. Напротив, слишком низкий масштаб может сделать изображение сигнала слишком размытым и трудным для интерпретации.
Ошибки при анализе могут возникать и из-за несоответствия частоты дискретизации осциллографа частоте самого сигнала. Если частота дискретизации слишком низкая, осциллограф может пропустить важные моменты сигнала, что приведет к искажению результата анализа.
Для получения точных данных важно правильно настроить все параметры осциллографа, включая временной базис, амплитуду и уровень отсчета. Регулярная калибровка устройства также помогает избежать систематических ошибок при измерениях.
Вопрос-ответ:
Какие настройки осциллографа влияют на отображение сигнала?
На отображение сигнала на экране осциллографа влияют несколько ключевых настроек: время развертки, вертикальная чувствительность и триггер. Время развертки определяет, сколько времени занимает один цикл сигнала на экране. Вертикальная чувствительность регулирует масштаб сигнала по вертикали, что позволяет менять отображение амплитуды. Триггер отвечает за синхронизацию сигнала, чтобы осциллограф начинал отображение сигнала с одного и того же момента времени, избегая смещения и искажений изображения.
Как амплитуда сигнала влияет на то, как его изображение отображается на экране осциллографа?
Амплитуда сигнала прямо пропорциональна его высоте на экране осциллографа. Когда амплитуда увеличивается, сигнал будет отображаться на экране выше, при этом важно правильно настроить вертикальную чувствительность осциллографа. Если она слишком низкая, сигнал может быть не виден, а если слишком высокая — на экране могут появиться искажения. Режим масштабирования позволяет настроить правильное соотношение для корректного отображения сигнала, чтобы амплитуда отображалась пропорционально реальному значению.
Какие ошибки чаще всего встречаются при интерпретации изображения сигнала на осциллографе?
Одна из основных ошибок — неверная настройка триггера, из-за чего сигнал может «плавать» или иметь смещение. Также распространены ошибки, связанные с выбором времени развертки. Если развертка установлена слишком медленно, сигнал может не успевать полностью проявиться на экране. Еще одной ошибкой является неверное использование вертикальной чувствительности: слишком высокая настройка может привести к обрезанию сигнала, а слишком низкая — к недостаточной детализации.
Почему важно правильно настраивать осциллограф для отображения частоты сигнала?
Частота сигнала влияет на то, как осциллограф отображает его на экране. Если настройка времени развертки не соответствует частоте сигнала, то сигнал может быть искажен или плохо виден. Например, если частота сигнала высока, необходимо настроить более быстрое время развертки, чтобы сигнал не «сжался» и был виден в полном цикле. Неправильная настройка может привести к ошибочному анализу частоты, что крайне важно при точных измерениях и анализе работы различных электронных систем.
