Как из сварочного инвертора сделать блок питания

Сварочный инвертор способен стать основой мощного блока питания с широким диапазоном выходного напряжения. Для этого важно учитывать особенности внутренней схемы, чтобы обеспечить стабильность и безопасность работы. В первую очередь нужно определить требуемые параметры – выходное напряжение и максимальный ток нагрузки.

Преобразование инвертора в блок питания обычно включает доработку или замену управляющей платы, установку дополнительного фильтра и обеспечение эффективного охлаждения. При этом нужно соблюдать правила электробезопасности и проверять параметры на каждом этапе настройки. Особенно важно контролировать качество выходного напряжения, избегая пульсаций и скачков.

Для работы блока питания из инвертора необходима точная настройка и подбор компонентов, соответствующих рабочим режимам устройства. Использование цифровых мультиметров и осциллографов поможет выявить и устранить неисправности на этапе сборки. Такой подход позволяет получить надежный и универсальный источник питания для различных задач.

Выбор подходящего сварочного инвертора для переделки

Для создания блока питания из сварочного инвертора важно учитывать мощность устройства. Оптимально выбирать модели с выходной мощностью от 2 до 5 кВт, чтобы обеспечить стабильное напряжение и достаточный ток для питания нагрузок.

Обратите внимание на тип выходного напряжения: лучше подходят инверторы с возможностью работы в режиме постоянного напряжения (DC), так как их проще адаптировать под стабилизированный источник питания.

Ключевой параметр – наличие защиты от короткого замыкания и перегрева. Инверторы с этими функциями снижают риск повреждения при экспериментальной переделке и обеспечивают безопасность работы.

Необходима возможность регулировки выходного напряжения или тока. Это упростит настройку блока питания под конкретные требования, обеспечив точность и стабильность выходных параметров.

Для удобства монтажа и модернизации выбирайте модели с открытой конструкцией и стандартным расположением основных компонентов (трансформатор, выпрямитель, конденсаторы). Это облегчит доступ к ключевым узлам и упростит интеграцию с дополнительными элементами.

Обратите внимание на напряжение питающей сети и тип входного питания – оно должно соответствовать вашему рабочему окружению (220 В или 380 В), чтобы избежать дополнительных преобразований.

Избегайте слишком дешевых и маломощных моделей с низким качеством сборки, так как они могут иметь нестабильные параметры и ограниченный ресурс, что затруднит их использование в качестве блока питания.

Разборка инвертора и подготовка корпуса

Перед началом работы отключите устройство от сети и убедитесь в отсутствии остаточного заряда на конденсаторах. Для разборки потребуется крестовая отвертка, пассатижи и мультиметр.

1. Снимите крышку корпуса, открутив все крепежные винты с задней и боковых сторон.
2. Оцените состояние внутренних компонентов: обратите внимание на пайку, отсутствие повреждений и следов перегрева.
3. Отключите и аккуратно отсоедините силовые кабели и платы управления, чтобы избежать повреждений при дальнейшем монтаже.
4. Удалите или отсоедините сварочные выходы и клеммы, которые будут мешать установке элементов блока питания.

Для подготовки корпуса необходимо:

• Провести тщательную очистку от пыли и остатков флюса с помощью щетки и спиртового раствора.
• При необходимости расширить вентиляционные отверстия для улучшения теплоотвода, соблюдая баланс между вентиляцией и защитой от пыли.
• Подготовить площадки для установки дополнительной электроники и разъемов, обеспечив прочное крепление и изоляцию.
• Проверить целостность корпуса на предмет трещин и деформаций, устранить дефекты герметиком или заменой деталей.

После подготовки корпуса приступайте к монтажу элементов блока питания с учетом особенностей электрической схемы.

Проверка и модификация схемы управления инвертором

Для преобразования инвертора в блок питания необходимо обеспечить стабильное управление выходным напряжением. В стандартной схеме управления часто отсутствует обратная связь по выходному напряжению, поэтому требуется добавить внешнюю схему стабилизации.

Рекомендуется подключить оптрон с выходным делителем напряжения на выходе блока питания. Это позволит передавать сигнал о текущем напряжении обратно в контроллер или в цепь сравнения. Для микроконтроллерных схем следует изменить прошивку или добавить внешний компаратор, чтобы контролировать напряжение и корректировать ШИМ.

Если схема использует дискретные элементы, необходимо вставить операционный усилитель с обратной связью для формирования управляющего сигнала. Часто требуется замена или добавление резисторов в цепи обратной связи для установки необходимого диапазона выходного напряжения.

При модификации важно проверить работу драйверов силовых ключей на высоких частотах. Задержки переключения и неправильное управление могут вызвать перегрев или выход из строя компонентов. Используйте осциллограф для контроля формы сигнала управления.

Для обеспечения защиты от короткого замыкания и перегрузок внедряют дополнительные цепи ограничения тока. Их можно реализовать через шунт с последующим усилением сигнала и подачей на управляющий контроллер или через встроенные функции микросхемы.

После внесения изменений схема управления должна обеспечить стабильность выходного напряжения под нагрузкой и при изменениях входного напряжения. Рекомендуется провести тестирование на нескольких режимах, фиксируя параметры осциллографом и мультиметром.

Установка и настройка стабилизации выходного напряжения

Для обеспечения стабильного выходного напряжения в блоке питания на базе сварочного инвертора необходима установка системы обратной связи с регулирующим элементом. Обычно применяют схемы с широтно-импульсной модуляцией (ШИМ) или линейные регуляторы на базе стабилитронов и операционных усилителей.

Первым шагом подключают выходной делитель напряжения, который подает сигнал на вход управляющего контроллера или стабилизатора. Значения резисторов в делителе выбирают так, чтобы при желаемом выходном напряжении на вход стабилизатора поступало опорное напряжение, например, 2,5 В или 5 В, в зависимости от типа регулятора.

Для точной настройки используют многооборотный подстроечный резистор в цепи обратной связи. Регулируют его так, чтобы при подключенной нагрузке и измерении мультиметром напряжение на выходе соответствовало требуемому значению с точностью не хуже 1-2%.

Если схема позволяет, подключают в цепь обратной связи фильтр низких частот (RC), снижающий пульсации и шумы. Это улучшает стабильность и уменьшает дребезг выходного напряжения при изменении нагрузки.

В случае применения цифрового контроллера (например, на базе ШИМ с микроконтроллером) программируют ПИД-регулятор с параметрами, подобранными экспериментально. Параметры ПИД настраивают по отклику выхода на ступенчатое изменение нагрузки, добиваясь минимального перерегулирования и быстрого выхода на стабильное напряжение.

После первичной настройки проводят испытания блока питания при различных токах нагрузки, фиксируя значения выходного напряжения и температуры ключевых компонентов. При необходимости корректируют параметры обратной связи или добавляют элементы компенсации.

Особое внимание уделяют обеспечению надежного контакта всех соединений и качественной изоляции. Некачественные контакты приводят к нестабильности и скачкам напряжения.

Для контроля состояния стабилизации рекомендуют установить индикатор напряжения или аналоговый вольтметр с минимальным потреблением, позволяющий оперативно отслеживать отклонения без отключения нагрузки.

Подключение дополнительных компонентов для фильтрации и защиты

Для снижения пульсаций на выходе блока питания необходимо установить LC-фильтр. Он состоит из индуктивности с индуктивностью от 1 до 5 мГн и электролитического конденсатора ёмкостью 470–1000 мкФ на напряжение не ниже выходного. Индуктивность выбирается с учётом максимального тока нагрузки, чтобы не создавать значительного падения напряжения.

Для подавления высокочастотных помех подключают керамические конденсаторы с ёмкостью 0,1–1 мкФ параллельно электролитическим. Они улучшают сглаживание быстрых выбросов напряжения и уменьшают шумы, создаваемые импульсным управлением инвертора.

Защиту от перегрузок обеспечивает предохранитель с номиналом на 10–20% выше максимального рабочего тока блока питания. Рекомендуется использовать быстродействующий предохранитель на стороне постоянного напряжения, а также термистор (NTC) на входе для ограничения пускового тока.

Для защиты от обратного тока и скачков напряжения на выходе блока применяют диод Шоттки с током, превышающим максимальный ток нагрузки. Диод включается параллельно выходным клеммам с учётом полярности, чтобы предотвращать повреждение схемы при возможных обратных напряжениях.

Заземление корпуса и металлических элементов блока питания обеспечивает безопасность эксплуатации и снижает электромагнитные помехи. Подключать землю следует к отдельному шинному контакту и проверять отсутствие сопротивления между корпусом и землёй.

Способы регулировки выходного напряжения и тока

Регулировка выходных параметров блока питания, собранного на базе сварочного инвертора, достигается несколькими методами. Для контроля напряжения обычно используется изменение коэффициента преобразования или установка дополнительного стабилизирующего узла.

Одним из простых способов является добавление многооборотного резистора (подстроечного потенциометра) в цепь обратной связи драйвера инвертора. Изменение сопротивления корректирует рабочий режим силовых ключей, что приводит к плавной регулировке выходного напряжения.

Для регулировки тока применяется настройка ограничения по току через датчик тока (например, шунт с измерительным усилителем) и последующее управление широтно-импульсной модуляцией (ШИМ) ключевого транзистора. Это позволяет задать максимальный ток нагрузки, предотвращая перегрузки.

Если инвертор не оснащён встроенными средствами регулировки, можно реализовать внешний стабилизатор тока на базе операционного усилителя и силового транзистора, подключенного к выходу. Такая схема обеспечивает плавное и точное ограничение тока при изменении нагрузки.

Для более точной регулировки выходного напряжения и тока рекомендовано использовать цифровые потенциометры и микроконтроллеры, что даёт возможность реализовать программируемые профили и защиту по параметрам.

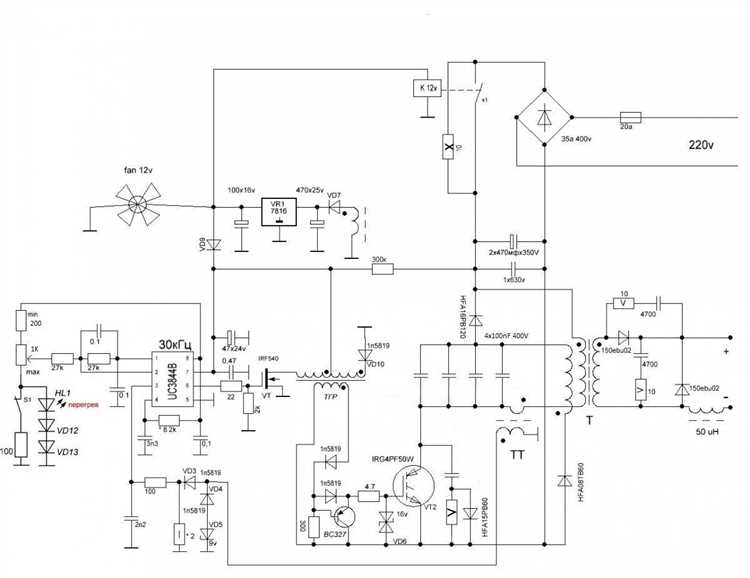

Ниже представлена схема упрощённого подключения подстроечного резистора для регулировки напряжения в цепи обратной связи инвертора:

Важный момент – выбор компонентов с соответствующим запасом по мощности и точностью для стабильной работы блока питания при разных режимах нагрузки.

Тестирование блока питания на нагрузке и безопасность

Перед эксплуатацией блока питания из сварочного инвертора обязательно проверить его работу под нагрузкой. Для теста подойдет нагрузочный резистор с мощностью не менее 50 Вт и сопротивлением, рассчитанным по формуле R = U / I, где U – выходное напряжение, I – желаемый ток нагрузки.

Подключите резистор к выходу блока и включите питание. Измерьте напряжение мультиметром – оно должно оставаться стабильным и не превышать заданное значение более чем на 5%. При повышении температуры резистора свыше 80 °C или изменении параметров питания следует искать причины перегрева и нестабильности.

Контролируйте температуру силовых элементов (транзисторов, диодов, трансформатора) с помощью инфракрасного пирометра или термопары. Максимально допустимая температура для транзисторов обычно не должна превышать 90–100 °C без дополнительного охлаждения.

Проверьте надежность контактов и качество изоляции проводов. Используйте мультиметр в режиме измерения сопротивления для поиска замыканий между выходом и корпусом, а также между выходом и землей. Допустимое сопротивление – не менее 1 МОм.

Обязательно установите предохранитель на входе блока питания, рассчитанный по номинальному току сварочного инвертора, чтобы избежать повреждений при коротком замыкании или перегрузке.

Проводите испытания в защищенном помещении с ограниченным доступом, используйте диэлектрические перчатки и защитные очки. Не оставляйте устройство без контроля во время тестирования.

При успешном прохождении теста под нагрузкой и соблюдении всех норм температуры и безопасности блок питания готов к эксплуатации.

Рекомендации по эксплуатации и обслуживанию готового блока питания

Перед включением блока питания обязательно проверить качество всех соединений, отсутствие механических повреждений и правильность подключения нагрузки. Работать с блоком рекомендуется в условиях хорошей вентиляции, чтобы избежать перегрева элементов.

• Регулярно контролировать температуру радиаторов и силовых элементов – при достижении температуры выше 70 °C стоит проверить систему охлаждения и нагрузку.
• Периодически очищать корпус и вентиляционные отверстия от пыли и загрязнений с помощью сухой кисточки или сжатого воздуха.
• Проверять состояние изоляции проводов и крепление клемм, чтобы исключить возможные короткие замыкания и ухудшение контакта.
• Использовать предохранители соответствующего номинала, чтобы защитить блок питания и подключённые устройства от перегрузок.
• Обеспечивать защиту от влаги и прямого попадания воды – даже минимальная влажность может вызвать коррозию и короткие замыкания.

После нескольких сотен часов работы рекомендуется проводить визуальный осмотр платы на предмет вздутых конденсаторов, трещин и следов перегрева.

1. Перед началом обслуживания полностью отключать блок питания от сети и нагрузки.
2. Использовать измерительные приборы с соответствующим диапазоном для проверки выходного напряжения и тока.
3. В случае обнаружения нестабильности выходного напряжения проверить исправность регуляторов и элементов схемы стабилизации.
4. При замене деталей применять компоненты с параметрами, аналогичными оригинальным или рекомендованным по схеме.
5. Документировать все выполненные работы и изменения для последующего контроля и анализа.

Эксплуатация блока питания с нагрузкой, не превышающей максимально допустимую, увеличит срок службы и обеспечит стабильную работу.
