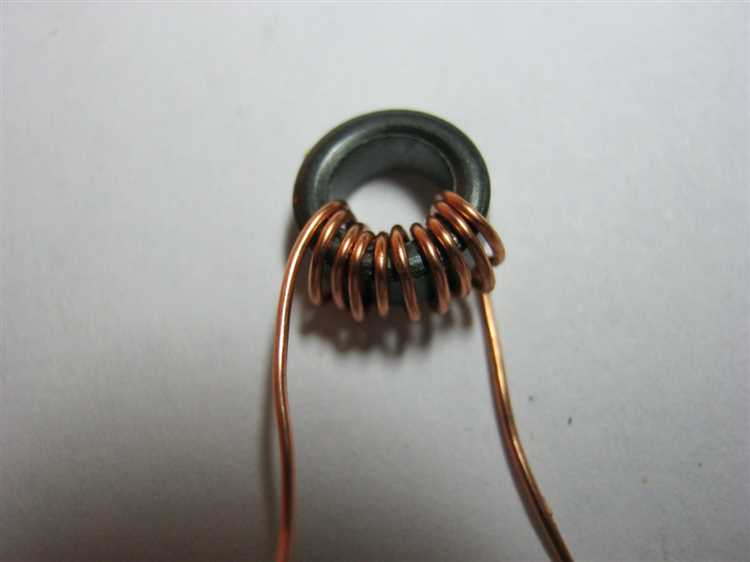

Создание катушки с током своими руками – это интересный и практичный проект, который может быть полезен как для любителей электроники, так и для тех, кто хочет понять основы работы с электрическими цепями. Этот процесс не требует сложных навыков, и вы сможете собрать катушку в домашних условиях, используя минимальные инструменты и материалы.
Для начала вам понадобится медная проволока, диаметр которой должен соответствовать нужному количеству витков для обеспечения требуемого сопротивления. Важно помнить, что количество витков влияет на мощность катушки, а также на её способность генерировать магнитное поле. Медная проволока – это отличный проводник тока, что делает её оптимальным выбором для создания катушек.
Шаг 1: Подготовьте основу для намотки катушки. Это может быть пластиковая или металлическая трубка, диаметром около 2-3 см. Убедитесь, что она не проводит электричество, чтобы избежать короткого замыкания. Закрепите один конец проволоки на основе и начните равномерно наматывать её, избегая перекручивания.
Шаг 2: Рассчитайте нужное количество витков для вашей катушки. Чем больше витков, тем сильнее будет магнитное поле, но также и больше сопротивление катушки. На этом этапе важно сбалансировать параметры, чтобы катушка работала эффективно в вашей электрической схеме.
Шаг 3: Завершив намотку, закрепите конец проволоки. Обратите внимание на то, чтобы витки не имели контакта друг с другом, так как это может привести к короткому замыканию. После этого можно подключить катушку к источнику тока, соблюдая все меры предосторожности.
Изготовление катушки с током своими руками требует точности, но благодаря этим простым шагам вы сможете создать рабочее устройство, которое будет использоваться для различных целей, от электромагнитных экспериментов до создания простых электродвигателей.

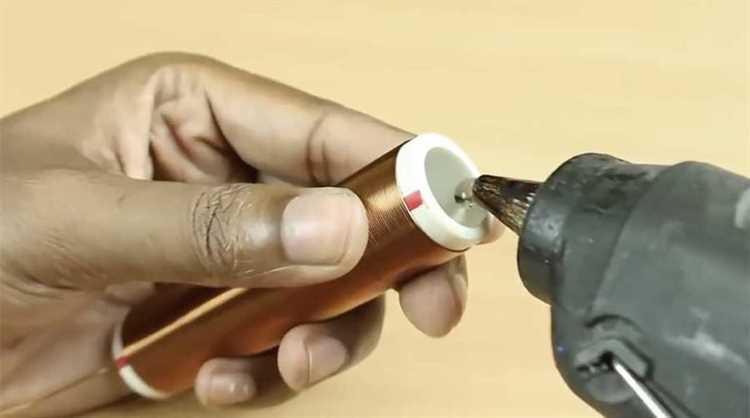

Выбор материала для катушки с током
1. Проводник тока
Для катушки с током чаще всего используют медные или алюминиевые провода. Медный провод обладает высокой проводимостью и долговечностью, что делает его лучшим выбором для большинства случаев. Алюминиевый провод дешевле, но его проводимость ниже, что может повлиять на эффективность катушки.
- Медный провод: лучше для мощных катушек, требует меньше времени для нагрева, но дороже.
- Алюминиевый провод: дешевле, но требует большего сечения для достижения той же проводимости.
2. Изоляция
Изоляция необходима для предотвращения коротких замыканий и защиты катушки. Для этого подходят материалы с хорошими электрическими характеристиками, такие как полиэтилен, полипропилен или витая изоляция из эмали для провода. Важно, чтобы изоляция не перегревалась и не плавилась при высоких токах.
- Эмаль: используется для намотки проводов и обеспечивает компактность.
- Полиэтилен и полипропилен: хороши для изоляции, особенно в условиях высокой влажности.
3. Основание катушки
Основание катушки должно быть прочным, устойчивым к высоким температурам и иметь минимальное сопротивление. Чаще всего используют пластиковые или керамические материалы. Пластик легко доступен и удобен для работы, а керамика подходит для высоких нагрузок и температур.
- Пластик: легкий и дешевый, подходит для большинства случаев.
- Керамика: устойчива к перегреву, используется для мощных катушек.
При выборе материалов для катушки важно учитывать характеристики вашего устройства и его предназначение. Подберите проводник, изоляцию и основание с учетом того, какой ток будет протекать через катушку и какие условия эксплуатации предполагаются.
Как правильно намотать провод на катушку
Перед началом работы убедитесь, что у вас есть достаточное количество провода, подходящего по сечению для требуемого тока. Обычно для катушек используют медный провод с изоляцией, так как он имеет высокую проводимость и гибкость.
Для начала подготовьте катушку. Если это самодельная катушка, используйте материал, подходящий для её основания – пластиковую или деревянную основу. Она должна быть достаточно прочной, чтобы выдержать количество провода, которое вы собираетесь намотать.
Намотка должна быть равномерной. Для этого можно использовать механический привод или намотать вручную, при этом важно, чтобы витки не перекручивались и не накладывались друг на друга. Если вы наматываете вручную, держите натяжение провода стабильным, чтобы избежать его обрыва.
Рекомендуется начинать намотку с одного края катушки и двигаться к противоположному, придерживаясь одной линии. Это позволит избежать захлёстов и обеспечит плотную и аккуратную намотку. Важно, чтобы провода не имели изгибов или углов, которые могут повредить изоляцию.
После того как катушка будет полностью намотана, зафиксируйте провод в нескольких местах на катушке с помощью изоляционной ленты или клея, чтобы витки не расползались. Для проверки правильности намотки катушки можно провести тест с подачей тока, убедившись, что катушка работает без перегрева.
При намотке катушки всегда следите за тем, чтобы не допустить перегрева провода, так как это может привести к его повреждению или короткому замыканию. Для этого важно использовать провод с достаточным сечением для предполагаемой нагрузки.
Подключение источника питания к катушке
Для подключения источника питания к катушке необходимо правильно выбрать параметры источника в зависимости от требуемой мощности и характеристик катушки. Важно учитывать номинальное напряжение и ток катушки, чтобы избежать повреждения проводки и элементов.
Начните с выбора источника питания. Если катушка предназначена для работы с постоянным током (DC), используйте источник с постоянным выходом. В случае катушки с переменным током (AC) потребуется источник с переменным напряжением. Убедитесь, что источник питания обеспечивает стабильное напряжение, соответствующее требованиям катушки.
Для подключения питания используйте провод с достаточным сечением, чтобы избежать перегрева. Провод должен быть из материала с хорошей проводимостью, например, медь. Положите проводки на катушку, соблюдая полярность (для DC источников). Один конец провода подключите к положительному выходу источника, а другой – к контакту катушки.
Перед подключением необходимо убедиться, что источником питания можно управлять током или напряжением. Для этого могут понадобиться дополнительные элементы: резисторы, регуляторы тока или модули защиты от короткого замыкания.
Подключив провода к катушке, проверьте стабильность работы. Если катушка перегревается или начинает работать нестабильно, проверьте правильность подключения, а также соответствие характеристик источника питания и катушки.
Если источником питания является аккумулятор, следите за уровнем заряда и вовремя проводите его подзарядку. В случае использования источника с регулируемым выходом, настройте параметры для оптимальной работы катушки.
Рассчитываем количество витков для нужной силы тока
Количество витков на катушке напрямую влияет на индуктивность и силу тока, который она будет генерировать. Для точного расчёта необходимого числа витков следует учитывать несколько факторов, включая напряжение, тип провода и частоту тока.
Для определения числа витков можно воспользоваться формулой для индуктивности катушки:
L = (μ₀ * N² * A) / l,
где:
- L – индуктивность катушки (в Генри),
- μ₀ – магнитная проницаемость вакуума (4π × 10⁻⁷ Гн/м),
- N – количество витков,
- A – площадь поперечного сечения катушки (в м²),
- l – длина катушки (в метрах).
Для того чтобы сила тока была достаточной, количество витков должно соответствовать требуемой индуктивности и напряжению. Важно учитывать, что большее количество витков приведет к увеличению сопротивления катушки, что может снизить силу тока при том же напряжении.
Пример расчёта: для катушки с заданной индуктивностью и размером катушки можно по формуле найти оптимальное количество витков. Например, если индуктивность должна быть 0,5 Генри, длина катушки – 0,2 м, а площадь поперечного сечения – 0,01 м², то с помощью данной формулы можно рассчитать нужное количество витков.
В дополнение к теоретическим расчетам рекомендуется использовать практическую проверку: собрать несколько катушек с разным количеством витков и измерить силу тока с использованием амперметра. Это позволит скорректировать расчетные данные в реальных условиях.
Не забывайте, что увеличение числа витков увеличивает сопротивление катушки, что может повлиять на эффективность генерации тока, особенно при высоких частотах. В таких случаях лучше использовать провод с большим сечением, чтобы минимизировать потери.
Как обеспечить правильное охлаждение катушки
Правильное охлаждение катушки необходимо для предотвращения перегрева и повреждения изоляции проводов, что может привести к короткому замыканию или выходу устройства из строя. Для эффективного охлаждения следует учитывать несколько факторов.
Первое, на что стоит обратить внимание – это материалы, из которых сделана катушка. Использование медных проводов с качественной изоляцией способствует лучшему тепловому распределению. Для катушек с большими токами важно выбирать материалы с высокой теплопроводностью, такие как медь или алюминий.
Второе – это расположение катушки. Если катушка устанавливается в закрытом пространстве, необходимо обеспечить хороший воздушный поток для естественного охлаждения. В таком случае можно использовать радиаторы или вентиляционные отверстия в корпусе. При установке катушки на открытой поверхности, можно повысить теплоотведение, установив катушку в месте с хорошей циркуляцией воздуха.
Третье – использование активного охлаждения. В некоторых случаях, например, при высоких токах, потребуется установить вентиляторы, охлаждающие катушку. Такой подход особенно эффективен в системах с большими мощностями, где требуется постоянное снижение температуры.
Для обеспечения дополнительного охлаждения катушку можно покрыть термопастой, которая улучшит теплопередачу между катушкой и охлаждающей поверхностью. Это поможет уменьшить температуру при интенсивной нагрузке.
Наконец, важно регулярно проверять состояние катушки. При длительном использовании на катушке может накапливаться пыль и грязь, что ухудшает теплоотвод. Для предотвращения этого следует периодически очищать катушку и охлаждающие элементы от загрязнений.
Как проверить работоспособность катушки с током
Далее следует проверить катушку под нагрузкой. Подключите катушку к источнику питания и убедитесь, что она генерирует магнитное поле. Это можно сделать с помощью магнитной стрелки или металлического предмета, который должен притягиваться к катушке при включении питания. Если магнитное поле отсутствует или слишком слабое, возможно, катушка работает неправильно.
Также важно проверить нагрев катушки при длительной работе. Включите питание катушки и наблюдайте за температурой. Если катушка сильно нагревается за короткий период времени, это может свидетельствовать о плохом контакте или использовании материала с высоким сопротивлением. В идеале катушка должна оставаться холодной или слегка теплой.
Проверку работоспособности катушки важно проводить в условиях, максимально приближенных к рабочим, чтобы выявить возможные дефекты в эксплуатации.
Безопасность при работе с катушкой с током
При работе с катушками с током необходимо соблюдать основные правила безопасности, чтобы избежать травм и повреждений оборудования. Электрический ток, даже в малых дозах, может быть опасен для здоровья, поэтому каждый этап сборки катушки требует осторожности.
1. Отключение источника питания. Прежде чем приступать к любым работам с катушкой, убедитесь, что источник питания отключен. Даже после отключения питания, катушка может сохранять заряд, поэтому перед манипуляциями стоит проверить отсутствие тока с помощью мультиметра.
2. Использование изолированных инструментов. Все инструменты, которые будут контактировать с катушкой, должны быть оснащены изоляцией, особенно если вы работаете с проводами или металлическими частями, которые могут проводить ток. Это поможет избежать коротких замыканий и контакта с токоведущими частями.
3. Защита от перегрева. При подключении источника питания к катушке важно контролировать температуру. Используйте системы охлаждения или радиаторы для предотвращения перегрева проводов и катушки. Перегрев может привести к повреждениям изоляции проводов и вызвать возгорание.
4. Использование средств защиты. Наденьте резиновые перчатки и обувь с изолирующими подошвами. Это снизит риск получения удара током в случае случайного контакта с электрической цепью. Если работа требует контакта с высокими токами, также используйте защитные очки и специальное оборудование для защиты глаз и лица.
5. Правильное заземление. Убедитесь, что катушка заземлена, если она подключена к высоковольтному источнику. Это необходимо для предотвращения поражения электрическим током в случае неисправности системы питания.
6. Регулярная проверка состояния оборудования. Периодически проверяйте катушку на наличие повреждений проводов, изоляции и других элементов. Старые или поврежденные компоненты могут стать причиной коротких замыканий или других опасных ситуаций.
7. Держите рабочее место в порядке. Уберите лишние инструменты и материалы с рабочего стола, чтобы не создавать дополнительных рисков. Расставляйте элементы так, чтобы избежать случайного контакта проводов с металлическими предметами, которые могут стать проводниками тока.
Вопрос-ответ:
Какие материалы мне понадобятся для создания катушки с током?
Для изготовления катушки вам понадобятся провод из меди или другого проводящего материала, изолятор для намотки, а также подходящий каркас, который будет удерживать витки провода. Также потребуется источник питания для подачи тока и инструмент для намотки провода, например, дрель с намоточной насадкой.
Как правильно рассчитать количество витков для катушки, чтобы получить нужную силу тока?
Количество витков зависит от параметров вашего источника питания и типа катушки. Важно учитывать сопротивление провода и требуемую индуктивность катушки. Для простого расчета можно использовать формулу: \( L = \frac{{N^2}}{{R}} \), где L — индуктивность катушки, N — количество витков, R — сопротивление. Для точных вычислений понадобится экспериментально подобрать оптимальное количество витков, которое обеспечит необходимую силу тока при заданных условиях.
Какие риски могут возникнуть при работе с катушкой с током, и как их минимизировать?
При работе с катушкой с током существуют риски перегрева, короткого замыкания и удара током. Чтобы избежать перегрева, важно правильно организовать охлаждение катушки и выбирать провод с подходящей проводимостью. Для предотвращения короткого замыкания стоит обеспечить качественную изоляцию провода. Использование защитных средств, таких как перчатки и очки, а также проверка правильности подключения и заземления устройства существенно снизит риски.
Как подключить источник питания к катушке, чтобы избежать повреждений?
При подключении источника питания к катушке следует соблюдать несколько правил. Во-первых, важно правильно выбрать напряжение и ток источника, чтобы они соответствовали характеристикам катушки. Во-вторых, соединения должны быть надежными и хорошо изолированными, чтобы избежать коротких замыканий. Лучше всего использовать защитные устройства, такие как предохранители, для предотвращения перегрузки. Также важно подключать источник питания в последнюю очередь, после того как все соединения будут проверены.
Как гарантировать, что катушка будет работать эффективно и безопасно?
Для обеспечения эффективной и безопасной работы катушки, важно учитывать несколько факторов. Во-первых, катушка должна быть правильно намотана, с равномерным распределением витков, чтобы избежать перегрева и потери энергии. Во-вторых, необходимо тщательно подбирать материал провода с хорошей проводимостью и соответствующей изоляцией. Также не стоит забывать о правильном охлаждении катушки и обязательной проверке всех соединений перед включением. Регулярный контроль за состоянием катушки и источника питания поможет избежать возможных поломок и повысить безопасность устройства.
Как выбрать правильный провод для катушки с током?
Для создания катушки с током важно правильно выбрать провод, так как это влияет на эффективность работы катушки и безопасность. Наиболее подходящими для таких целей являются медные провода с изоляцией, так как медь обладает хорошей проводимостью, что уменьшает потери энергии. Толщина провода зависит от предполагаемой нагрузки: для малых токов можно использовать провод диаметром 0,5-1 мм, а для больших токов предпочтительнее брать более толстые провода, от 1,5 мм и выше. Важно также учитывать изоляцию: для работы с высоким напряжением изоляция должна быть прочной и устойчивой к нагреву, например, из материала PVC или резины.
Как правильно наматывать провод на катушку?
При наматывании провода на катушку стоит придерживаться нескольких правил. Во-первых, важно поддерживать равномерное натяжение провода, чтобы избежать перекручивания и образования узлов. Наматывать следует в один слой, если это возможно, и равномерно распределять витки по катушке. Рекомендуется использовать специальное устройство, которое поможет обеспечить ровное распределение провода. Намотка должна быть плотной, но не слишком тугой, чтобы избежать повреждения изоляции. После намотки проверяйте катушку на наличие дефектов и правильное расположение витков.
