Скорость вращения электродвигателя определяет его производительность и напрямую влияет на характеристики привода в промышленности, транспорте и бытовой технике. Корректное управление этой скоростью позволяет оптимизировать энергопотребление, снизить износ механизмов и адаптировать оборудование к конкретным рабочим задачам.
Для асинхронных электродвигателей с короткозамкнутым ротором основной метод регулирования – изменение частоты питающего напряжения с помощью преобразователей частоты. Современные частотные преобразователи обеспечивают точное и плавное регулирование в диапазоне от 5% до 150% номинальной скорости без существенной потери момента.

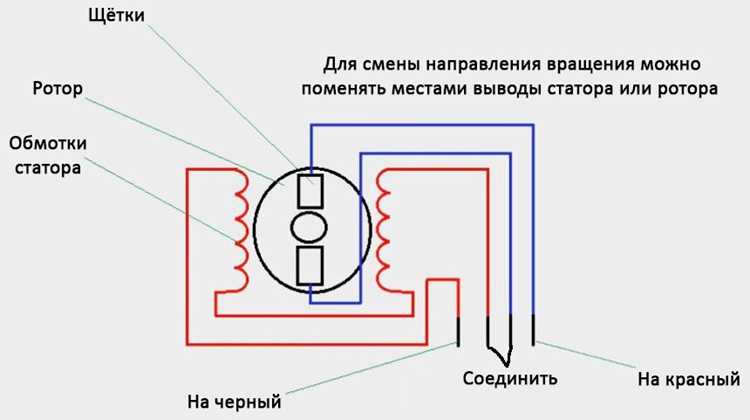

В двигателях с возбуждением, таких как коллекторные или синхронные, также применяются методы изменения напряжения на якоре или обмотке возбуждения. Например, тиристорные регуляторы напряжения позволяют управлять скоростью с высокой точностью, особенно в маломощных установках.
Механические способы, такие как вариаторы или редукторы с регулируемым передаточным числом, используются реже из-за невысокой эффективности и ограничений по ресурсу. Тем не менее, в условиях отсутствия электроприводов с регулировкой они могут быть оправданным решением.
Выбор метода зависит от типа двигателя, требуемого диапазона регулирования, условий эксплуатации и требований к точности поддержания скорости. Пренебрежение этими факторами приводит к перерасходу энергии, нестабильной работе и сокращению срока службы оборудования.
Регулирование напряжения питания асинхронного двигателя
Снижение напряжения питания асинхронного двигателя приводит к уменьшению его электромагнитного момента, что позволяет регулировать скорость вращения при пониженной нагрузке. Метод целесообразен для вентиляторов, насосов и других механизмов с квадратичной зависимостью момента от скорости.
Регулирование осуществляется с помощью тиристорных преобразователей или автотрансформаторов. При этом критически важно обеспечить стабильность питания: при падении напряжения ниже 60–70 % от номинала двигатель может выйти из синхронизма с нагрузкой, что вызовет перегрев и вибрации.
При использовании тиристорного регулятора наблюдается искажение формы тока, что требует фильтрации или применения специализированных устройств для компенсации высших гармоник. Также следует учитывать, что коэффициент полезного действия снижается по мере уменьшения напряжения, особенно в двигателях с высокой номинальной мощностью.
Для точного управления необходимы системы обратной связи по скорости или моменту. В простых приложениях возможно ручное управление, но в промышленных условиях рекомендуется интеграция с автоматизированной системой управления технологическим процессом.
Метод регулирования напряжения подходит исключительно для короткозамкнутых асинхронных двигателей малой и средней мощности (до 5–7 кВт), работающих в длительном режиме с постоянной нагрузкой. Для высокомоментных приложений или требующих точности – неэффективен.
Изменение частоты с помощью частотного преобразователя
Частотный преобразователь (ЧП) регулирует скорость вращения асинхронного электродвигателя путём изменения частоты питающего напряжения. Стандартная частота в промышленной сети – 50 Гц, что соответствует номинальной скорости двигателя. Понижение частоты снижает скорость, повышение – увеличивает, при этом изменяется и выходной крутящий момент.
Современные ЧП обеспечивают плавную регулировку частоты в диапазоне от 0,1 до 400 Гц, позволяют задать ускорение и торможение с точностью до миллисекунд. Для приводов, требующих стабильного момента при низких оборотах, рекомендуется использовать преобразователи с векторным управлением.
Реализация требует точного подбора мощности ЧП под параметры двигателя. Например, двигатель на 5,5 кВт должен питаться от преобразователя с номиналом не ниже 6 кВт с учётом пусковых токов и условий работы. При перегрузках более 120% следует выбирать модель с запасом не менее 20% по току.
Подключение ЧП требует соблюдения экранирования выходных кабелей, заземления и фильтрации помех. В противном случае возможно перегревание обмоток, шумы в сети и сбои в электронике. Рекомендуется устанавливать синусоидальные фильтры на выходе при длине кабеля более 20 метров.
Применение ЧП позволяет исключить механические редукторы, снизить износ приводов и повысить энергоэффективность систем. При правильной настройке возможно уменьшение потребляемой мощности до 30% за счёт оптимизации режима работы двигателя.
Переключение числа пар полюсов статора
Изменение числа пар полюсов обмотки статора позволяет ступенчато регулировать частоту вращения асинхронного электродвигателя. Метод основан на зависимости синхронной скорости от количества полюсных пар: nсин = 60f/p, где f – частота сети, p – число пар полюсов.
Наиболее распространённые схемы:
| Схема обмотки | Число скоростей | Пример полюсных пар | Применение |
|---|---|---|---|
| Две обмотки на статоре | 2 | 2/4, 4/8 | Приводы насосов, вентиляторов |
| Одна обмотка с переключением | 2–4 | 2/4, 4/6/8 | Металлообработка, крановое оборудование |
| Обмотка Даляна | 2 | 6/8 | Тяговые двигатели, лифты |
Для стабильной работы важно сохранять симметрию фаз и равномерность распределения магнитного потока при любом варианте соединения. Нагрузка должна соответствовать выбранному режиму: при снижении скорости пропорционально уменьшается мощность.
При проектировании рекомендуется использовать электродвигатели с заводской реализацией переключения полюсов. Это снижает риск ошибок в подключении и упрощает эксплуатацию.
Использование резисторов в роторной цепи двигателя
Метод регулирования скорости вращения с помощью добавочных резисторов применяется исключительно в асинхронных двигателях с фазным ротором. В роторную цепь подключаются внешние резисторы, сопротивление которых изменяется в зависимости от требуемой скорости и крутящего момента.
Добавление сопротивления приводит к увеличению общего сопротивления роторной цепи, что:
- увеличивает скольжение при заданной нагрузке;
- уменьшает скорость вращения при сохранении момента;
- повышает стабильность работы на малых скоростях;
- снижает пусковой ток при запуске.
Резисторы подбираются по мощности рассеяния тепла, току ротора и диапазону регулирования. На практике применяются:
- Секции резисторов с шагом переключения для ступенчатого регулирования.
- Реостаты с плавным изменением сопротивления.
- Тиристорные регуляторы, обеспечивающие автоматическое управление.
Для снижения потерь энергии рекомендуется использовать резисторы только на этапе разгона двигателя. При выходе на рабочий режим они шунтируются или отключаются. Электродвигатель должен иметь систему термозащиты, так как добавочные резисторы значительно увеличивают тепловую нагрузку.
Недостатки метода: значительные потери энергии в резисторах, громоздкость оборудования, ограниченный диапазон регулирования и невозможность применения в короткозамкнутых роторах.

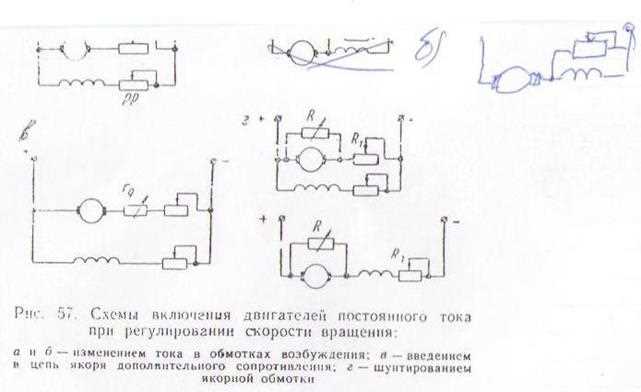

Регулирование тока возбуждения в двигателях постоянного тока
Изменение тока возбуждения позволяет управлять магнитным потоком, а значит – и скоростью вращения якоря при постоянной нагрузке. Уменьшение тока возбуждения снижает магнитный поток, что приводит к увеличению скорости вращения, и наоборот.
Наиболее распространённый способ – введение регулируемого резистора в цепь обмотки возбуждения. При этом сопротивление изменяется в пределах, обеспечивающих допустимое снижение тока возбуждения без выхода за температурные и механические пределы двигателя.
Рекомендуемый диапазон регулировки: уменьшение тока возбуждения до 50–60% от номинального значения. Ниже этого уровня происходит резкое снижение крутящего момента и возможна потеря устойчивости работы.
Преимущество метода – простота реализации и высокая надёжность. Однако из-за повышения скорости при ослаблении поля возрастает риск пробоя изоляции из-за ЭДС, возникающей на коллекторе. Поэтому при снижении тока возбуждения необходимо ограничивать максимальную скорость с помощью внешних устройств защиты.
Для двигателей с независимым возбуждением ток возбуждения регулируется автономным источником. Это позволяет реализовать точное управление, в том числе – через электронные контроллеры, обеспечивающие обратную связь по скорости.
В серийных системах применяются тиристорные и транзисторные регуляторы возбуждения, работающие в ШИМ-режиме. Такие схемы позволяют автоматически корректировать ток возбуждения в зависимости от текущей нагрузки и заданного профиля скорости.
Рекомендация: при проектировании схемы регулирования предусмотреть термозащиту обмотки возбуждения и систему плавного изменения параметров, исключающую скачки тока при переходных режимах.
Применение тиристорных преобразователей для управления двигателем
Тиристорные преобразователи применяются для регулирования скорости вращения двигателей постоянного тока, преимущественно в диапазоне 5–1500 об/мин. Управление осуществляется за счёт изменения средней величины выпрямленного напряжения на якоре двигателя. Основу схемы составляет управляемый выпрямитель на тиристорах, чаще всего одно- или трёхфазный, с фазоимпульсным управлением.
Оптимальный рабочий режим достигается при использовании тиристоров с фазовым управлением в диапазоне углов от 0° до 150°. Это позволяет поддерживать плавную и устойчивую регулировку оборотов с сохранением крутящего момента при пониженных скоростях. Режим рекуперации энергии реализуется в двунаправленных преобразователях, что актуально для подъемных и приводных систем с реверсом.
Для минимизации пульсаций тока якоря рекомендуется использовать сглаживающие реакторы, особенно при однофазных схемах. В трёхфазных системах возможно применение шести- и двенадцатифазных мостов, что снижает гармонические искажения и повышает КПД. Также важно обеспечить защиту тиристоров от перенапряжений с помощью RC-цепочек и варисторов.
Современные тиристорные приводы комплектуются микропроцессорными регуляторами, позволяющими реализовать цифровое управление, диагностику и адаптивное регулирование. Это существенно повышает точность установки скорости и устойчивость системы при динамических нагрузках.
Механическое изменение передаточного числа в приводе
Механическое регулирование передаточного числа осуществляется путем изменения соотношения размеров элементов передачи – шкивов, звездочек, зубчатых колес. Этот способ не влияет на параметры самого электродвигателя, а корректирует выходную скорость и крутящий момент привода.
Наиболее распространённые механизмы регулировки:
- Клиноременные передачи с изменяемыми шкивами – используются вариаторы с подвижными щеками, изменяющими диаметр активной поверхности шкива. Диапазон регулирования – до 1:6. Не требуют остановки привода.
- Зубчатые передачи с перестановкой колес – изменение числа зубьев одного или обоих колес позволяет точно настраивать передаточное число. Метод требует остановки оборудования, подходит для редких перенастроек.
- Цепные передачи с заменой звездочек – эффективны при необходимости изменения скорости при сохранении высокой надежности. Требуют точного расчета межосевого расстояния и натяжения цепи.
- Ручные коробки передач – реализуют фиксированные передаточные отношения. Применяются в приводах с переменной нагрузкой. Переключение осуществляется вручную или автоматизировано через сервоприводы.
Рекомендации по применению:
- Используйте клиноременные вариаторы для частой и плавной корректировки скорости без остановки оборудования.
- Для высоких нагрузок и малых скоростей предпочтительны зубчатые передачи с возможностью смены колес.
- Цепные передачи применяйте в условиях агрессивной среды или при высоком крутящем моменте.
- Избегайте износа при частой регулировке – регулярно проверяйте натяжение ремней и цепей.
Механическое изменение передаточного числа обеспечивает высокую надёжность и независимость от электроники, что критично в системах с жёсткими требованиями к отказоустойчивости.
