Клапан PCV (Positive Crankcase Ventilation) регулирует отвод газов из картера двигателя, предотвращая накопление давления и уменьшение эффективности работы мотора. В атмосферных двигателях этот элемент особенно важен для снижения вредных выбросов и поддержания стабильной работы системы вентиляции.
Основной задачей клапана является контроль потока отработавших газов, которые образуются в картере из-за неплотностей поршневой группы и сгорания топлива. Он обеспечивает возврат части этих газов обратно в впускной коллектор для дополнительного сгорания, что улучшает экологические показатели и сохраняет рабочее состояние двигателя.
Работа клапана PCV основана на разнице давления между впускным коллектором и картером. При низких нагрузках клапан ограничивает поступление газов, предотвращая засасывание воздуха в картер, а при повышенной нагрузке открывается больше, позволяя отработавшим газам эффективно удаляться. Это поддерживает оптимальное давление внутри картера и снижает риск попадания масла в систему впуска.
Назначение клапана PCV в системе вентиляции картера
Клапан PCV (Positive Crankcase Ventilation) выполняет функцию регулирования отвода газов из картера двигателя. В процессе работы атмосферного двигателя в картере образуются отработавшие газы, содержащие продукты неполного сгорания и конденсаты. Их скопление приводит к повышению давления внутри картера, что способно вызвать утечки масла и ускоренный износ уплотнений.
Основные задачи клапана PCV в системе вентиляции картера:
- Контроль давления в картере, предотвращая его избыточное повышение;
- Обеспечение возврата картерных газов во впускной коллектор для повторного сжигания, что снижает выбросы вредных веществ;
- Минимизация попадания влаги и кислотных соединений на внутренние поверхности двигателя;
- Снижение риска образования лаковых и смоляных отложений внутри картера и на клапанах.
Клапан работает в зависимости от вакуума во впускном коллекторе: при высоком вакууме он открывается и пропускает газы из картера, при низком – закрывается, чтобы предотвратить обратный ток и попадание выхлопных газов в картер.
Для надежной работы системы вентиляции картера важно регулярно проверять исправность клапана PCV и чистоту связанных с ним трубопроводов. Засоренный или заклинивший клапан ухудшает работу двигателя и увеличивает расход масла.
Устройство клапана PCV и его конструктивные особенности
Клапан PCV представляет собой компактный цилиндрический элемент с корпусом из стойкого к коррозии пластика или металла. Внутри корпуса расположена обратная клапанная мембрана, выполненная из упругой резины или силикона. Мембрана обеспечивает односторонний поток газов из картера в впускной коллектор, предотвращая обратный поток.
Основной рабочий элемент – пружина, которая регулирует открытие клапана в зависимости от разрежения во впускном коллекторе. При низком давлении клапан открывается, позволяя отработанным газам удаляться, при высоком – закрывается, предотвращая чрезмерный подсос воздуха. Диаметр патрубков варьируется от 10 до 20 мм в зависимости от типа двигателя и модели автомобиля.
Конструктивно клапан оснащён встроенным фильтром или сеткой для задержки частиц масла и грязи, что продлевает срок службы и снижает риск загрязнения впускной системы. Монтажная часть обычно выполнена с уплотнительным кольцом для герметичного соединения с трубками вентиляции картера и впускным коллектором.
Для улучшения устойчивости к высоким температурам и химическому воздействию применяется термостойкий пластик и специальные покрытия металла. В некоторых версиях реализованы дополнительные клапанные элементы для регулировки потока в зависимости от режима работы двигателя, что повышает эффективность удаления паров и снижает выбросы.
Рекомендуется проверять клапан PCV на предмет засорения и деформаций мембраны каждые 30-50 тысяч километров, так как потеря герметичности снижает эффективность системы вентиляции картера и может привести к повышенному расходу топлива и ухудшению работы двигателя.
Механизм открытия и закрытия клапана при разных режимах работы двигателя
Клапан PCV реагирует на разрежение в впускном коллекторе и давление в картере двигателя. При холостом ходе и низких оборотах двигатель создает значительное разрежение, что открывает клапан и обеспечивает стабильный отвод газов из картера в систему впуска.
При увеличении нагрузки и повышении оборотов разрежение в коллекторе падает, а давление в картере возрастает. Клапан постепенно закрывается, ограничивая поток газов, чтобы избежать избыточного подсоса воздуха и нарушение топливной смеси.
Конструктивно клапан оснащен пружиной и мембраной или поршнем, которые реагируют на перепад давления. Сила пружины настроена таким образом, чтобы открывать клапан при давлении в картере, превышающем заданный порог, и закрывать при недостаточном разрежении во впускном тракте.
При резком ускорении двигатель создает минимальное разрежение, клапан почти полностью закрыт, предотвращая попадание избыточного воздуха и защищая систему от перебоев в смеси.
Обратный эффект проявляется при отпускании газа – разрежение возрастает, клапан открывается, отводя газы и уменьшая загрязнение впускной системы.
Рекомендации включают регулярную проверку исправности клапана и замеру давления в системе, чтобы избежать заклинивания в открытом или закрытом положении, что ведет к ухудшению работы двигателя и повышенному расходу масла.

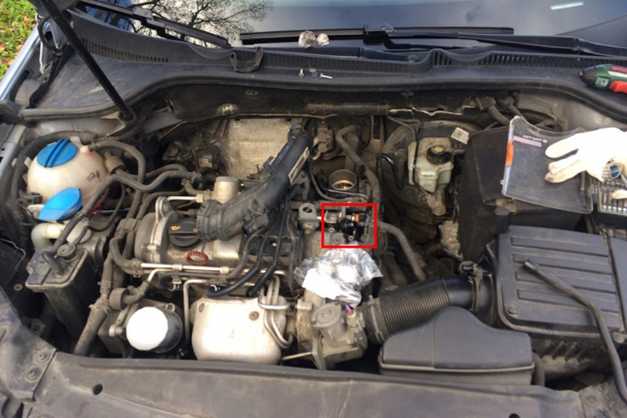

Влияние вакуума во впускном коллекторе на работу клапана PCV
Клапан PCV регулирует поток газов из картера в систему впуска, используя разницу давлений. Вакуум во впускном коллекторе создает тягу, необходимую для открытия клапана и перенаправления картерных газов на горение. При высоком вакууме клапан открывается интенсивнее, обеспечивая своевременное удаление газов из картера и снижая давление внутри него.
При низком вакууме или его отсутствии клапан PCV частично или полностью закрывается, предотвращая избыточный поток. Это необходимо для сохранения стабильности работы двигателя на холостом ходу и предотвращения попадания излишков воздуха, которые могут нарушить топливно-воздушную смесь.
Изменение вакуума связано с нагрузкой двигателя, числом оборотов и температурой. Например, при резком открытии дроссельной заслонки вакуум снижается, и клапан PCV закрывается, чтобы избежать обогащения смеси посторонними газами. На оборотах холостого хода вакуум максимален, что способствует постоянной циркуляции картерных газов через клапан.
Нарушения вакуума во впускном коллекторе (утечки, засоры) приводят к неправильной работе клапана PCV. Это вызывает накопление газов в картере, рост давления и возможные течи масла или падение мощности двигателя. Регулярная проверка вакуумных линий и состояния клапана позволяет поддерживать оптимальную работу системы вентиляции картера.
| Уровень вакуума | Состояние клапана PCV | Влияние на двигатель |
|---|---|---|
| Высокий (на холостом ходу) | Полное открытие | Эффективное удаление картерных газов, стабильная работа |
| Средний (при нагрузке) | Частичное открытие | Поддержание баланса давления и смеси |
| Низкий или отсутствует | Закрыт или почти закрыт | Предотвращение обеднения смеси, снижение риска попадания воздуха |
Типичные причины неисправностей клапана PCV на атмосферных двигателях
Загрязнение клапана продуктами сгорания и масляными отложениями снижает его подвижность, вызывая заклинивание в открытом или закрытом положении. Это нарушает баланс давления во впускном коллекторе и приводит к повышенному расходу масла и нестабильной работе двигателя.
Износ внутренних пружин клапана приводит к потере герметичности и неправильной работе механизма. В результате происходит либо избыточный подсос воздуха, либо недостаточная вентиляция картера, что сказывается на выбросах и динамике мотора.
Повреждение или деформация корпуса клапана вследствие вибраций или механических воздействий ухудшает его функциональность. Трещины и микропоры вызывают подсос воздуха извне, что затрудняет контроль работы системы вентиляции.
Засорение трубок и соединений системы PCV продуктами окисления и грязью приводит к ухудшению прохода газов. Регулярная проверка и очистка трубок уменьшает риск возникновения обратных процессов и повышает срок службы клапана.
Использование некачественного масла или нарушение интервалов замены масла способствует образованию отложений и лаковых пленок на внутренних деталях клапана, ухудшая его подвижность и функциональность.
Некорректная установка клапана после ремонта двигателя или замены деталей системы вентиляции картера может вызвать нарушение герметичности и неправильное направление потоков газов, что отражается на стабильности работы силового агрегата.
Методы проверки работоспособности клапана PCV без специального оборудования
Первый способ проверки – оценка визуального состояния и внешнего осмотра. Необходимо снять клапан PCV и осмотреть его корпус на наличие трещин, загрязнений или повреждений. Важно проверить, нет ли забитых каналов, так как это часто вызывает сбои в работе клапана.
Второй метод – проверка хода клапана вручную. При легком постукивании клапан должен издавать отчетливый стук, а при движении штока в одну сторону он должен свободно ходить, а в обратную – иметь сопротивление. Если шток заедает или отсутствует движение, клапан требует замены.
Третий способ – использование вакуумного теста без приборов. Для этого клапан нужно подключить к резиновому шлангу и попытаться втянуть воздух ртом через шланг. В норме клапан должен создавать сопротивление и не пропускать поток воздуха в одну сторону. Если воздух проходит свободно, клапан неисправен.
Четвертый метод – проверка работоспособности на работающем двигателе. При снятом клапане PCV или отсоединённом шланге может наблюдаться нестабильная работа холостого хода, повышенный расход топлива или появление дыма из выхлопной трубы. Возвращение к нормальной работе при повторном подключении клапана указывает на его исправность.
Пятый способ – проверка системы на наличие вакуума с помощью подручных средств. Можно прикрыть отверстие клапана пальцем при работающем двигателе: если палец втягивается, вакуум присутствует и клапан работает. Отсутствие втягивания свидетельствует о неисправности.
Последствия эксплуатации двигателя с неисправным клапаном PCV
Неисправный клапан PCV приводит к нарушению циркуляции газов в системе вентиляции картера, что вызывает накопление отработанных газов и конденсатов внутри двигателя. Это влияет на ряд важных параметров работы силового агрегата и приводит к ускоренному износу деталей.
- Повышенное давление в картере из-за отсутствия отвода газов вызывает протечки масла через сальники и уплотнения, что ведёт к масляным подтёкам и загрязнению двигателя.
- Накопление картерных газов повышает содержание влаги и кислотных соединений в масле, ускоряя коррозию внутренних поверхностей и разрушение масла.
- Из-за плохого отвода газов повышается риск загрязнения впускного коллектора и клапанов нагаром, что снижает эффективность работы двигателя и увеличивает расход топлива.
- При заклинивании клапана в открытом положении происходит избыточный подсос воздуха, что ведёт к нарушению состава топливной смеси, снижению мощности и нестабильной работе мотора.
- Закрытый или забитый клапан PCV приводит к росту давления в картере, что может спровоцировать утечки масла и повреждения прокладок ГБЦ.
Рекомендуется своевременно проводить проверку состояния клапана PCV и при выявлении неисправностей выполнять замену. Игнорирование проблемы ведёт к серьёзным повреждениям двигателя и увеличению затрат на ремонт.
Рекомендации по замене и обслуживанию клапана PCV
Клапан PCV требует регулярной проверки не реже одного раза в 30–40 тыс. км пробега. Для диагностики достаточно оценить состояние вакуумного отверстия и подвижность клапанного штока. При наличии загрязнений, масляных отложений или заеданий клапан подлежит очистке или замене.
Очистку проводят с использованием безацетонового очистителя карбюратора или специальных средств для удаления масляных отложений. После промывки следует тщательно просушить клапан и проверить его работоспособность вручную: шток должен свободно перемещаться с характерным щелчком.
Замену клапана PCV рекомендуется выполнять при наличии постоянных течей масла через клапан, поломках пружины, либо при заедании, неустранимом очисткой. Также необходимо менять клапан при регулярном повышении расхода масла и нестабильной работе двигателя, связанной с нарушением вентиляции картера.
При замене важно использовать оригинальные или качественные аналоги, соответствующие модели двигателя. Монтаж проводят на холодном двигателе, чтобы избежать деформации уплотнительных элементов. Перед установкой следует проверить состояние резиновых патрубков и заменить их при наличии трещин или жесткости.
После замены клапана рекомендуется проверить герметичность системы вентиляции и вакуумных линий, а также убедиться в отсутствии подсоса воздуха. Нарушение герметичности ведёт к сбоям в работе двигателя и увеличению токсичности выхлопа.
Вопрос-ответ:
Для чего нужен клапан PCV на атмосферных двигателях?
Клапан PCV регулирует движение картерных газов из двигателя обратно во впускной коллектор. Это помогает снизить давление в картере, предотвращает попадание загрязнений в окружающую среду и уменьшает вероятность образования отложений внутри двигателя. Благодаря его работе улучшается работа двигателя и снижается уровень вредных выбросов.
Как именно работает клапан PCV при разных режимах работы двигателя?
При низких оборотах двигателя клапан PCV открыт слабо или частично, пропуская небольшое количество газов для стабилизации давления. При увеличении оборотов клапан открывается сильнее, позволяя большему объёму картерных газов проходить во впускной коллектор, где они сгорают вместе с топливом. Если двигатель выключен, клапан закрывается, чтобы предотвратить попадание воздуха в картер извне.
Какие признаки указывают на неисправность клапана PCV?
Неисправный клапан PCV может проявляться в виде повышения расхода масла, появления нестабильных оборотов холостого хода, ухудшения тяги и увеличения выбросов выхлопных газов. Также может наблюдаться повышенное давление в картере, что приводит к масляным протечкам и загрязнению воздухозаборника масляными отложениями.
Можно ли проверить работоспособность клапана PCV самостоятельно без специального оборудования?
Да, существует несколько простых способов проверки. Например, при работающем двигателе можно слегка потрогать клапан — он должен слегка вибрировать из-за колебаний давления. Другой способ — снять клапан и попытаться продуть его: воздушный поток должен проходить в одном направлении и блокироваться в обратном. Если клапан полностью забит или не закрывается, его следует заменить.
