Распайка магнитолы – важный этап при установке или замене аудиосистемы, обеспечивающий корректное подключение всех проводов и сохранение функциональности штатной электроники. Неправильное соединение может привести к повреждению устройства или сбоям в работе автомобиля, поэтому важна точная последовательность действий и использование подходящих инструментов.
Для распайки потребуется набор проводов с маркировкой, мультиметр для проверки контактов, а также паяльник с качественным припоем. Каждый провод отвечает за определённую функцию: питание, динамики, антенна, управление с руля. Особое внимание уделяется соблюдению цветовой схемы и полярности, что минимизирует риск короткого замыкания и неправильного функционирования.
Перед началом работы необходимо отсоединить аккумулятор, чтобы избежать случайных замыканий. Далее следует аккуратно снять панель и найти штатный разъём магнитолы. Подключение проводится по схеме, приведённой в технической документации конкретной модели автомобиля и магнитолы, с проверкой каждого контакта на целостность и правильность соединения. Соблюдение этих рекомендаций обеспечит надежную и долговечную работу аудиосистемы.
Определение типов разъемов магнитолы и панели
Для правильной распайки магнитолы необходимо чётко понимать, какие типы разъемов используются как на самой магнитоле, так и на панели автомобиля. В большинстве современных автомобилей применяются три основных типа разъемов: ISO, DIN и специализированные заводские коннекторы.
Разъем ISO – стандартный для большинства европейских и азиатских автомобилей. Он состоит из двух частей: питание (8 контактов) и акустика (8 контактов). На панели часто встречается женский разъем ISO, а магнитола имеет соответствующий мужской. Для корректного подключения необходимо убедиться в совпадении распиновки, так как в некоторых моделях возможны вариации по цветам проводов.
Разъем DIN встречается реже и обычно имеет круглую форму с несколькими контактами. Он характерен для старых моделей магнитол и некоторых немецких марок. При использовании DIN-разъема необходимо заранее подготовить переходник или адаптер, так как напрямую с ISO он не совместим.
Заводские разъемы часто отличаются конструкцией и количеством контактов, что требует использования фирменных переходников. Для их идентификации рекомендуется сверяться с документацией автомобиля или использовать специализированные сканеры для аудиосистем.
При распайке важно использовать мультиметр для проверки контактов каждого разъема. Это исключит ошибки в подключении питания, динамиков и управления магнитолой. Особое внимание уделяется проводам заземления и питания ACC, поскольку неправильное подключение может привести к выходу оборудования из строя.
Перед монтажом рекомендуется сфотографировать или зарисовать схему текущих соединений, чтобы избежать путаницы при установке. Использование разъемов с фиксирующими защелками обеспечит надежное соединение и предотвратит случайные отключения в процессе эксплуатации.
Правильное снятие панели и магнитолы без повреждений
Перед началом работы отключите аккумулятор, чтобы избежать короткого замыкания и срабатывания подушки безопасности. Используйте пластиковые монтажные лопатки для аккуратного снятия декоративных накладок – металлические инструменты могут повредить пластик и царапины на панели.
Осмотрите крепления панели и магнитолы: в большинстве моделей крепеж представлен защёлками и винтами с крестовой головкой. Снимите все видимые винты, затем плавно подденьте панель с нижнего края, двигаясь по периметру, чтобы равномерно освободить защёлки. Не тяните резко, чтобы не сломать защёлки.
При снятии магнитолы внимательно осмотрите боковые части устройства – там могут быть скрытые фиксаторы или винты. Используйте специальные съемники для магнитолы, которые вставляются в отверстия по бокам и разжимают защёлки.
После освобождения магнитолы аккуратно выдвиньте её вперёд, удерживая обеими руками, чтобы не повредить разъёмы. Не используйте силу при вытягивании – если магнитола не выходит, проверьте наличие оставшихся креплений.
Отключайте все разъёмы с обратной стороны магнитолы, фиксируя их защёлки. Для извлечения проводов нажимайте на язычки фиксаторов, чтобы избежать повреждения контактов и пластиковых корпусов.
При повторной установке соблюдайте обратную последовательность и не затягивайте винты с избыточной силой, чтобы не деформировать панель и крепления.
Поиск и идентификация проводов в жгуте панели
Для точной распайки магнитолы необходимо строго соблюдать порядок поиска проводов в жгуте панели. Начинайте с отключения аккумулятора и аккуратного извлечения разъема. Важно внимательно изучить маркировку проводов – она часто нанесена на изоляцию или на бирках рядом с жгутом.
Используйте мультиметр в режиме прозвонки для определения целостности каждого провода и проверки его соответствия схеме автомобиля. Контроль «массы» проводится через корпус или черный провод, питание обычно красного или желтого цвета (постоянное и включаемое зажиганием соответственно). Входы динамиков обычно обозначаются комбинацией цветов с белым или серым полосами, например, белый с черной полосой – левый передний динамик.
Если схема отсутствует, выявляйте провода по их функции через измерение напряжения при включенном зажигании и громкости. Важно фиксировать каждый найденный провод, отмечая его цвет и расположение в разъеме. Для упрощения последующей распайки рекомендуется сделать схему или фото жгута с пометками.
Используйте специальные переходники или клеммы для временного подключения, чтобы исключить повреждение проводов. Запомните: любые повреждения изоляции и неправильное подключение могут привести к короткому замыканию или неисправности магнитолы и электроники автомобиля.
Схемы подключения основных проводов магнитолы

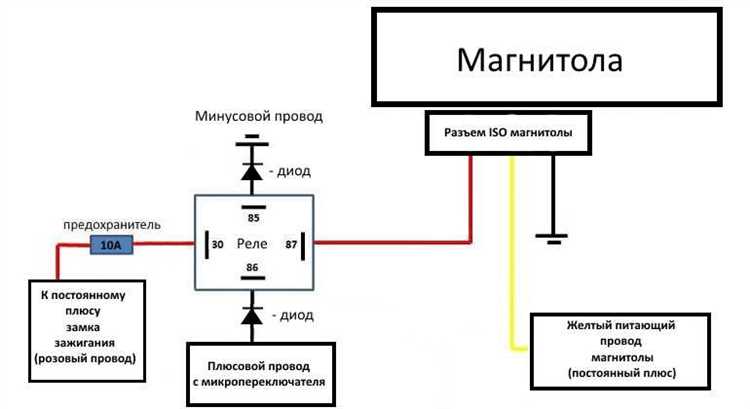

Красный провод – питание +12 В от замка зажигания. Обеспечивает включение магнитолы при запуске автомобиля. Подключается к цепи, которая активируется ключом зажигания.
Жёлтый провод – постоянное питание +12 В от аккумулятора. Обеспечивает сохранение настроек и часов. Должен быть подключён напрямую к аккумулятору или к соответствующему предохранителю с постоянным напряжением.
Чёрный провод – масса (минус). Подключается к кузову автомобиля или к минусовому контакту аккумулятора для устойчивого заземления устройства.
Синий провод – управление антенны или усилителя. При подаче на него +12 В активирует питание антенны или внешнего усилителя. Обычно подключается к соответствующему выходу магнитолы.
Белый и бело-чёрный провода – передний левый динамик. Белый – плюс, бело-чёрный – минус. Для корректного звука важна правильная полярность подключения.
Серый и серо-чёрный провода – передний правый динамик. Серый – плюс, серо-чёрный – минус. При перепутывании полярности возникает фазация, снижающая качество звука.
Зелёный и зелено-чёрный провода – задний левый динамик. Зелёный – плюс, зелено-чёрный – минус.
Фиолетовый и фиолетово-чёрный провода – задний правый динамик. Фиолетовый – плюс, фиолетово-чёрный – минус.
При распайке рекомендуется использовать клеммы или пайку с термоусадкой для надежного контакта. Проверяйте каждое соединение мультиметром перед окончательной установкой, чтобы избежать коротких замыканий и неправильной полярности.
Методы надежного соединения проводов при распайке
Перед соединением проводов удаляют изоляцию на 5–7 мм, очищают жилы от окислов и при необходимости лужат припоем с содержанием олова не менее 60%. Лужение обеспечивает равномерное распределение припоя и снижает риск перегрева при пайке.
Для скрутки жил применяют плотное винтовое переплетение с не менее чем 5 витками, исключая зазоры. Скрутка фиксируется пайкой с прогревом до полного пропитывания жил припоем, избегая перегрева изоляции.
При соединении многожильных проводов используется термоусадочная трубка с коэффициентом усадки 2:1 или 3:1, надетая до начала пайки. После остывания соединения трубка прогревается до плотного прилегания, что обеспечивает механическую защиту и влагозащиту.
Для повышения долговечности в условиях вибраций применяют двойную изоляцию: внутренняя термоусадка для электрической изоляции, внешняя – с клеевым слоем для герметизации. Такой метод исключает переломы проводов на границе пайки.
Запрещено использовать изоленту в качестве основного изоляционного материала, так как она теряет адгезию при нагреве и воздействии влаги. Надежность соединения определяется качеством пайки, отсутствием механических напряжений и защитой от коррозии.
Проверка правильности распайки перед установкой
Особое внимание уделите проводам питания: +12 В (обычно красный) и земля (черный или коричневый). Измерьте напряжение на соответствующих контактах при включенном зажигании, оно должно быть в пределах 11,5–14 В. Проверьте цепь питания памяти (часто желтый провод), чтобы избежать сброса настроек после отключения питания.
Проверьте динамики, используя прозвонку между парой проводов каждого динамика. Сопротивление должно быть в диапазоне 4–8 Ом. Отсутствие сопротивления или замыкание на корпус указывает на неправильное подключение или повреждение.
Проверьте целостность антенного и AUX-разъемов. Для антенны измерьте сопротивление и отсутствие короткого замыкания на корпус. На AUX-разъемах проверьте совпадение контактов с документацией магнитолы.
Перед финальной установкой подключите магнитолу на короткое время и проверьте базовые функции: питание, звук, переключение источников. При любых отклонениях перепроверьте распайку и исправьте ошибки, чтобы избежать повреждений оборудования и автомобиля.
Советы по изоляции и защите распаянных соединений
Для надежной работы магнитолы и предотвращения коротких замыканий необходимо качественно изолировать каждое распаянное соединение. Рекомендуется использовать термоусадочную трубку соответствующего диаметра. Перед надеванием трубки место пайки следует очистить от флюса и остатков припоя, чтобы обеспечить плотное прилегание.
- Нагревать термоусадочную трубку следует равномерно, используя термофен или аккуратно зажигалку, не допуская перегрева, чтобы избежать повреждения изоляции.
- Для дополнительной защиты от влаги и вибраций целесообразно применять двухкомпонентные клеевые термоусадки, которые обеспечивают герметичность и механическую прочность.
- Если провода тонкие или расположены близко друг к другу, стоит использовать изоляционную ленту на основе ПВХ с высоким сопротивлением к истиранию и температуре до 105 °C.
- В местах с высоким уровнем вибраций и возможного трения лучше применять специальные силиконовые или тканевые ленты, которые предотвращают повреждения изоляции со временем.
- Использование жидкой изоляции на основе силикона рекомендовано для труднодоступных соединений и для дополнительной защиты от влаги.
При прокладке проводов внутри панели следует избегать натяжения и изломов, фиксировать жгуты пластиковыми стяжками, оставляя небольшой запас длины на возможное движение. Проверяйте целостность изоляции после каждого этапа работы, используя мультиметр на предмет коротких замыканий и обрывов.
Вопрос-ответ:
Как определить, какие провода на разъеме магнитолы соответствуют питанию и массе?
Для точного определения проводов питания и массы нужно внимательно изучить схему или маркировку на разъеме магнитолы. Обычно красный провод отвечает за постоянное питание (+12 В), желтый — за питание от замка зажигания (включение магнитолы при старте автомобиля), а черный или коричневый — это масса. Если маркировки отсутствуют, лучше использовать мультиметр для проверки наличия напряжения и замыкания на корпус автомобиля.
Какие инструменты необходимы для распайки проводов магнитолы от панели автомобиля?
Для работы потребуется минимальный набор инструментов: паяльник с тонким жалом, припой, канифоль или флюс, кусачки и стриппер для снятия изоляции с проводов, а также термоусадочные трубки или изолента для защиты соединений. Наличие мультиметра поможет проверить правильность распайки и целостность проводов перед подключением.
Как избежать короткого замыкания при подключении магнитолы к проводам автомобиля?
Важно тщательно обрабатывать и изолировать все места пайки. После соединения проводов следует использовать термоусадочные трубки или качественную изоленту, чтобы предотвратить контакт оголенных жил с металлом или друг с другом. Перед окончательным монтажом обязательно проверить мультиметром отсутствие замыканий между проводами питания и массой.
Можно ли подключить магнитолу напрямую к аккумулятору автомобиля без использования штатной проводки?
Теоретически такое подключение возможно, но это не рекомендуется. Штатная проводка и блок предохранителей обеспечивают защиту от перегрузок и коротких замыканий. Подключение напрямую к аккумулятору без предохранителей увеличивает риск повреждения магнитолы и электрической системы автомобиля. Лучше использовать штатные провода или прокладывать отдельный провод с предохранителем.
Что делать, если после распайки магнитола не включается или работает нестабильно?
В первую очередь проверить качество пайки и правильность подключения всех проводов. Часто проблемы возникают из-за плохого контакта, перепутанных проводов или поврежденной изоляции. Также стоит убедиться, что питание подается на правильный контакт, и проверить предохранители автомобиля. Если есть сомнения, лучше обратиться к специалисту или свериться с электросхемой конкретной модели автомобиля и магнитолы.
