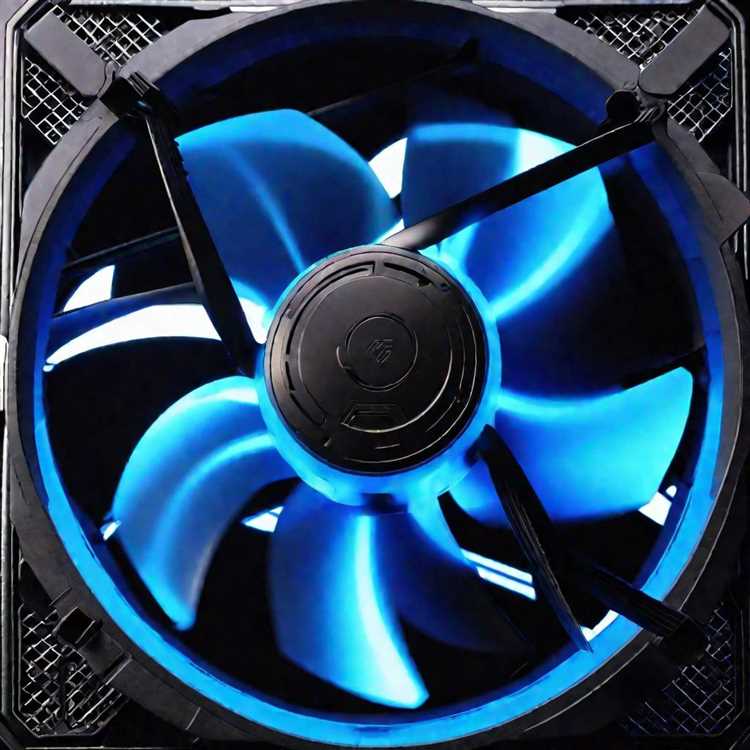

Как регулировать 3 pin вентиляторы

3 pin вентиляторы отличаются простотой подключения и регулируются изменением напряжения питания. В отличие от 4 pin вентиляторов с ШИМ-управлением, управление скоростью здесь осуществляется путем плавного снижения напряжения, что напрямую влияет на обороты и уровень шума.

Основной метод регулировки – использование реобаса или контроллера с поддержкой аналогового управления напряжением в диапазоне от 5 В до 12 В. При снижении напряжения ниже 7 В производительность вентилятора существенно падает, и он может начать работать нестабильно или вовсе остановиться.

При самостоятельной регулировке важно контролировать температуру компонентов системы, так как уменьшение оборотов снижает эффективность охлаждения. Для точного мониторинга скорости можно использовать программы, считывающие сигнал тахометра с третьего контакта вентилятора.

Учитывайте, что не все материнские платы корректно обрабатывают изменение напряжения на 3 pin разъеме, что может привести к ошибкам в отображении оборотов. В таких случаях рекомендуется использовать отдельные контроллеры с внешним питанием и защитой от перегрузок.

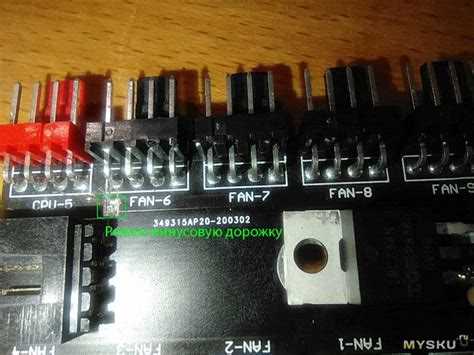

Проверка совместимости и назначение 3 pin разъема вентилятора

3 pin разъем вентилятора состоит из трёх контактов: питание (+12 В), земля и сигнал тахометра (RPM). В отличие от 4 pin разъема, отсутствует отдельный контакт для ШИМ-сигнала управления скоростью, поэтому регулировка вращения возможна только изменением напряжения питания.

При подключении 3 pin вентилятора к 4 pin разъему, работа возможна, но управление скоростью будет ограничено методом снижения напряжения питания, а не ШИМ. Обратное подключение 4 pin вентилятора к 3 pin разъему приводит к постоянной работе на полной скорости без регулировки через ШИМ.

Рекомендуется использовать специальные адаптеры или контроллеры, если требуется точная регулировка скорости 3 pin вентилятора, поскольку не все материнские платы способны корректно изменять напряжение на 3 pin канале. Для проверки фактического управления стоит измерить напряжение на питающем контакте вентилятора во время изменения настроек в BIOS или программном обеспечении.

Важно также учитывать максимальный ток, который способен обеспечить разъем платы. Обычно это до 1 А на канал. Превышение допустимой нагрузки может привести к перегреву или повреждению платы.

Подключение 3 pin вентилятора к материнской плате или контроллеру

3 pin вентиляторы имеют три провода: питание (+12 В), заземление и сигнал тахометра (RPM). Для подключения к материнской плате необходимо найти соответствующий 3 pin разъем, часто обозначенный как SYS_FAN или CHA_FAN.

При подключении важно правильно ориентировать разъем: ключ на штекере должен совпадать с пазом на разъеме платы, чтобы избежать неправильного контакта. Провод питания обычно красного цвета, земля – черного или коричневого, сигнал тахометра – желтого или белого.

Если вентилятор подключается к 4 pin PWM-разъему, управление оборотами возможно только за счет изменения напряжения питания (DC control), поскольку 3 pin вентиляторы не поддерживают ШИМ. В BIOS или специализированном ПО следует выбрать режим DC для правильной регулировки скорости.

Подключение к сторонним контроллерам вентиляторов требует учета максимального тока вентилятора (обычно до 0,3–0,4 А) и совместимости с напряжением питания 12 В. В контроллерах также необходимо установить режим управления через напряжение, а не через PWM, чтобы избежать сбоев.

Проверяйте, что сигнал тахометра подключен корректно для отслеживания скорости вращения в мониторинговых программах. Если вентилятор не отображает скорость или работает с постоянной скоростью, вероятно, сигнал RPM не распознается или отсутствует контакт.

Использование BIOS для настройки скорости вращения 3 pin вентилятора

Регулировка скорости вращения 3 pin вентилятора через BIOS возможна при наличии поддержки PWM-управления или аналоговой регулировки напряжения материнской платой. В большинстве случаев 3 pin вентиляторы управляются изменением напряжения питания, что реализуется в BIOS через опции управления вентиляторами (Fan Control).

Для настройки скорости следуйте алгоритму:

1. Войдите в BIOS, обычно нажатием клавиши Del, F2 или другой, указанной при запуске компьютера.
2. Перейдите в раздел мониторинга аппаратных датчиков или управления вентиляторами (например, Hardware Monitor, Fan Control, или аналогичный).
3. Выберите 3 pin вентилятор, подключённый к соответствующему разъему (CHA_FAN, CPU_FAN или SYS_FAN).
4. Настройте режим работы вентилятора:
   • Voltage Control (DC Mode) – изменение напряжения питания для регулировки оборотов.
   • Если доступен только PWM режим, 3 pin вентилятор не будет корректно регулироваться через этот метод.
5. Установите минимальный и максимальный пороги скорости вращения вентилятора в процентах или оборотах в минуту (RPM), чтобы ограничить диапазон регулировки.
6. Задайте температурные пороги для автоматической регулировки скорости вентилятора в зависимости от температуры CPU или системных датчиков.
7. Сохраните настройки и перезагрузите компьютер для применения изменений.

Особенности для 3 pin вентиляторов в BIOS:

• Управление основано на изменении напряжения питания (обычно от 5 до 12 В).
• Некоторые BIOS отображают точные значения напряжения и скорости вращения в реальном времени.
• Не все материнские платы корректно поддерживают DC регулировку, особенно бюджетные модели.
• При неправильной настройке возможны рывки вентилятора или его остановка при слишком низком напряжении.

Рекомендуется выставлять минимальное напряжение не ниже 5 В и проверять стабильность работы вентилятора после изменения параметров. Для контроля можно использовать программы мониторинга в ОС, например HWMonitor или SpeedFan, чтобы сверить данные с показателями BIOS.

Регулировка напряжения питания для изменения скорости вращения

3 pin вентиляторы управляются изменением напряжения питания на питающих контактах: обычно это 12 В в стандартных ПК-системах. Скорость вращения напрямую зависит от величины приложенного напряжения. Снижение напряжения уменьшает обороты, увеличение – повышает.

Оптимальный диапазон напряжения для большинства 3 pin вентиляторов – от 5 В до 12 В. Ниже 5 В мотор может не запуститься, а превышение 12 В грозит повреждением устройства. Для плавной регулировки используют понижающие регуляторы напряжения или ШИМ-преобразователи с выходом аналогового напряжения.

Важный момент – стабильность напряжения. Перепады вызывают вибрации и нестабильную работу мотора. Для защиты вентилятора следует применять стабилизаторы и фильтры помех.

При настройке через материнскую плату или внешний контроллер убедитесь, что устройство поддерживает управление напряжением, а не только 4 pin PWM-сигнал. Использование регулируемого источника питания позволяет точно выставить нужную скорость без риска перегрева или остановки вентилятора.

Рекомендуется контролировать обороты через тахосигнал, если он доступен, чтобы подтвердить корректность регулировки и избежать критически низких оборотов, которые ухудшают охлаждение.

Применение сторонних программ для контроля работы 3 pin вентиляторов

Для регулировки скорости 3 pin вентиляторов программные решения используют изменение напряжения питания. Среди популярных программ – SpeedFan, HWMonitor и Argus Monitor. SpeedFan позволяет задавать кривые зависимости скорости вращения от температуры процессора или других компонентов. Программа поддерживает изменение напряжения PWM, однако для 3 pin вентиляторов она регулирует именно подачу питания, что требует совместимости с материнской платой и контроллером.

Argus Monitor предоставляет удобный интерфейс для установки порогов температуры и автоматической подстройки скорости вентиляторов с 3 pin разъемом. Важный момент – корректное распознавание вентиляторов и правильное определение разъема. При использовании таких программ стоит учитывать ограничения по минимальному напряжению: многие 3 pin вентиляторы перестают вращаться при подаче ниже 5 В.

HWMonitor не регулирует скорость напрямую, но предоставляет детальные данные о температуре и текущих оборотах вентиляторов, что позволяет контролировать эффективность настроек в других приложениях. Для обеспечения стабильной работы 3 pin вентиляторов через софт, нужно проверить поддержку управления вентилятором в BIOS и совместимость с используемой программой.

При использовании сторонних программ важно избегать резких скачков напряжения, которые могут привести к перегреву или выходу вентилятора из строя. Рекомендуется постепенно изменять настройки и отслеживать температуру компонентов. Автоматизация через скрипты или встроенные профили позволяет адаптировать скорость под нагрузку без постоянного вмешательства пользователя.

Диагностика и устранение проблем с шумом и вибрацией вентиляторов

Шум и вибрация в 3 pin вентиляторах чаще всего связаны с механическими и электрическими факторами, влияющими на стабильность вращения. Для точного выявления причины необходимо последовательно проверить все возможные источники проблем.

1. Проверка крепления вентилятора

   • Ослабленные или повреждённые крепежные элементы приводят к вибрациям. Затяните винты или замените крепления.
   • Используйте резиновые прокладки для гашения вибраций между вентилятором и корпусом.

2. Оценка состояния лопастей

   • Пыль и загрязнения на лопастях увеличивают дисбаланс и шум. Очистите лопасти мягкой кистью или сжатым воздухом.
   • Проверьте лопасти на наличие трещин и деформаций, при обнаружении замените вентилятор.

3. Проверка подшипников

   • Износ подшипников вызывает шум и нестабильное вращение. Слушайте вентилятор при работе на низкой скорости – характерный гул указывает на износ.
   • Подшипники не подлежат ремонту, при проблемах требуется замена вентилятора.

4. Регулировка напряжения питания

   • Низкое или нестабильное напряжение приводит к нерегулярному вращению, вызывающему вибрации и шум.
   • Используйте внешние контроллеры или материнскую плату с возможностью плавной регулировки напряжения от 5 В до 12 В для оптимальной работы.

5. Проверка электрических соединений

   • Неплотные контакты или поврежденные провода вызывают перебои в питании и шум.
   • Осмотрите и при необходимости перепаяйте или замените разъёмы и кабели.

6. Тестирование работы вентилятора отдельно

   • Отключите вентилятор от системы и подключите напрямую к источнику питания с контролируемым напряжением.
   • Если шум и вибрации сохраняются, причина – механическая неисправность вентилятора.

Соблюдение этих рекомендаций позволит быстро выявить и устранить причины шума и вибраций, увеличивая срок службы и эффективность 3 pin вентиляторов.

Обслуживание и профилактика для поддержания стабильной работы 3 pin вентиляторов

Регулярная очистка вентилятора от пыли снижает нагрузку на подшипники и предотвращает перегрев. Используйте сжатый воздух или мягкую кисточку для удаления загрязнений с лопастей и корпуса. Очищайте вентиляторы не реже одного раза в 3-6 месяцев, особенно в пыльных условиях.

Проверяйте крепления вентилятора и кабельные соединения. Ослабленные винты вызывают вибрацию и дополнительный шум, а плохой контакт в разъеме может привести к нестабильной работе или отключениям.

Для смазки подшипников используйте специализированные масла, предназначенные для электромоторов. Наносите масло очень экономно, избегая попадания на электрические контакты. Смазывайте подшипники примерно раз в год или при появлении характерного шума.

Контролируйте температуру корпуса вентилятора и окружающей среды. Повышенная температура сокращает ресурс работы мотора и может вызвать отклонения в регулировке скорости. При необходимости улучшите вентиляцию корпуса устройства.

Проводите проверку скорости вращения с помощью программного обеспечения или мультиметра. Значительные отклонения от номинала могут сигнализировать о механических проблемах или ухудшении электрических параметров.

Избегайте чрезмерного изменения напряжения питания, выходящего за пределы 5-12 В, чтобы не допустить перегрузки мотора. Используйте качественные контроллеры с плавной регулировкой напряжения и защитой от скачков.

При длительном простое вентилятора отключайте питание, чтобы избежать окисления контактов и застойных явлений в механике.

Если вентилятор издает необычные звуки, проверьте лопасти на предмет механических повреждений и балансировку. Поврежденные лопасти заменяйте, чтобы сохранить эффективность и минимизировать вибрацию.

Вопрос-ответ:

Как можно регулировать скорость вращения 3 pin вентилятора без использования программного обеспечения?

Для изменения скорости 3 pin вентилятора обычно регулируют напряжение питания. В отличие от 4 pin вентиляторов с PWM, здесь нет отдельного сигнала управления. Снижение напряжения с 12 В до значения в диапазоне примерно от 5 до 11 В уменьшает скорость вращения, но при слишком низком напряжении вентилятор может не запускаться. Для регулировки можно использовать специализированные контроллеры с функцией изменения напряжения или простые резисторы, но последние часто неэффективны и могут привести к нестабильной работе.

Почему 3 pin вентиляторы не всегда поддерживают точный контроль оборотов и как это исправить?

3 pin вентиляторы посылают сигнал тахометрии на материнскую плату, но скорость регулируется изменением напряжения питания, что менее точно, чем PWM-сигнал у 4 pin моделей. Напряжение влияет на скорость не линейно, поэтому контроллер может неправильно считать фактические обороты. Чтобы повысить точность контроля, используют контроллеры с более стабильным понижающим регулятором или переключаются на вентиляторы с 4 pin разъемом, которые обеспечивают более предсказуемую и стабильную настройку скорости.

Можно ли использовать 3 pin вентиляторы на материнской плате, рассчитанной на 4 pin PWM-вентиляторы, и как правильно их подключать?

Да, 3 pin вентиляторы совместимы с 4 pin разъемами на материнских платах, но управление будет ограничено изменением напряжения питания, а не PWM. При подключении 3 pin вентилятора к 4 pin разъему третий контакт используется для передачи сигнала тахометрии, четвертый контакт (PWM) остается незадействованным. В BIOS или ПО материнской платы стоит выбрать режим управления вентилятором через напряжение (DC mode), чтобы регулировка скорости работала корректно.

Какие риски возникают при попытке сильно понизить напряжение на 3 pin вентиляторе и как избежать повреждений?

Снижение напряжения ниже определенного порога может привести к тому, что вентилятор перестанет вращаться или начнет работать с рывками, что негативно сказывается на подшипниках и сроке службы устройства. Кроме того, при слишком низком питании может нарушиться стабильность сигнала тахометрии. Чтобы избежать повреждений, следует не снижать напряжение ниже рекомендованного уровня (обычно не ниже 5 В) и использовать качественные контроллеры с плавной регулировкой и защитой от перебоев питания.
