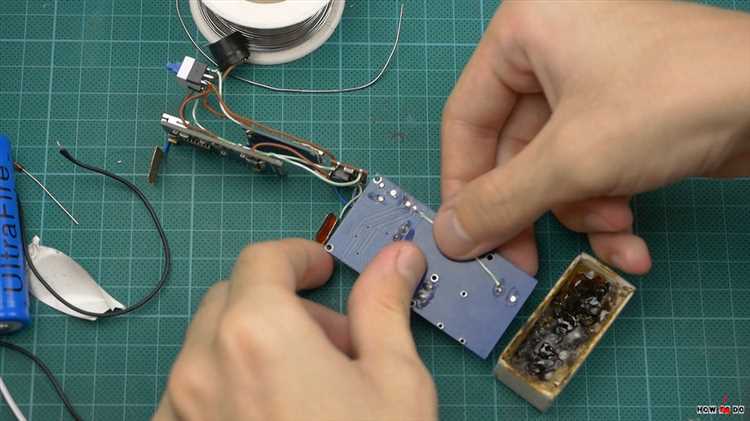

Для измерения уровня радиации в бытовых условиях можно собрать компактный дозиметр, используя доступные электронные компоненты. Базой конструкции часто становится счётчик Гейгера-Мюллера – трубка, регистрирующая ионизирующее излучение. Модель SBM-20 отличается стабильностью показаний и подходит для работы в диапазоне от 0,1 до 1000 мкЗв/ч. Для питания используется источник постоянного напряжения 350–400 В, формируемый на основе высоковольтного преобразователя.
Корпус устройства следует выполнять из диэлектрического материала, исключающего пробой при высоком напряжении. Оптимальная схема включает в себя модуль преобразователя, счётчик импульсов на микроконтроллере и звуковую индикацию. При выборе компонентов стоит учитывать рабочую температуру, допустимое напряжение и ток потребления, чтобы обеспечить стабильную работу прибора в полевых условиях.
Для точной калибровки готового дозиметра используется контрольный источник излучения с известной активностью, например, керамический газоразрядный индикатор ИН-9 или промышленная контрольная таблетка. Без этапа калибровки прибор может давать значительную погрешность, особенно при измерении слабых фонов. Для проверки стабильности работы рекомендуется проводить тесты в экранированной и открытой среде, фиксируя разницу показаний.
Выбор типа датчика для измерения радиации
Для задач, требующих регистрации альфа-излучения, используют счётчики с тонким слюдяным окном, например, СТС-5, обеспечивающие минимальное поглощение частиц. Однако они требуют аккуратного обращения из-за хрупкости окна. При необходимости регистрации низких уровней радиации стоит рассмотреть сцинтилляционные датчики на основе кристаллов NaI(Tl), обеспечивающие более высокий коэффициент преобразования и возможность спектрометрии, но они сложнее в обслуживании и требуют фотоприёмников.
В полевых условиях, где важна автономность, целесообразно выбирать датчики с низким энергопотреблением и устойчивостью к перепадам температуры. Например, миниатюрные счётчики типа SI-29BG можно питать от компактных преобразователей высокого напряжения, что уменьшает габариты прибора. Выбор конкретной модели следует проводить исходя из требуемого диапазона измерений, наличия источников и условий эксплуатации.
Подготовка необходимых электронных компонентов
Перед сборкой дозиметра важно заранее подготовить комплект деталей, чтобы избежать перебоев в процессе работы. Основой служит датчик ионизирующего излучения, от выбора которого зависит точность измерений и сложность последующей схемы.
- Счетчик Гейгера-Мюллера (например, SBM-20, STS-5) для регистрации частиц бета и гамма-излучения.
- Высоковольтный преобразователь постоянного тока с выходным напряжением 350–500 В, обеспечивающий стабильную работу счетчика.
- Микроконтроллер (Arduino Nano или ATmega328P) для обработки импульсов и расчета уровня радиации.
- Резисторы с номиналами от 1 МОм до 10 МОм для ограничения тока в цепи датчика и формирования сигнала.
- Конденсаторы 0,1–1 мкФ для фильтрации высоковольтного питания и подавления помех.
- Полупроводниковый диод с быстрым восстановлением (например, UF4007) для защиты схемы от обратного тока.
- Пьезоизлучатель или зуммер для подачи звуковых сигналов при регистрации частиц.
- Светодиоды для индикации работы и сигнализации превышения заданного уровня.
- Элементы питания – батарея 9 В или аккумулятор с повышающим преобразователем, в зависимости от конструкции.
Каждый компонент следует проверить мультиметром перед установкой, особенно элементы высокого напряжения. Не рекомендуется использовать детали с признаками перегрева, коррозии или механических повреждений, так как это может привести к нестабильной работе прибора.
Сборка схемы на макетной плате
Датчик Гейгера-Мюллера закрепите сбоку, чтобы исключить случайное касание высоковольтных частей. Высоковольтный преобразователь располагайте на отдельном участке, оставляя зазор не менее 1 см от низковольтных компонентов. Соединения между преобразователем и датчиком выполняйте проводами с надёжной изоляцией.
Сигнальный провод от датчика подведите к входу контроллера через согласующий резистор номиналом 4,7–10 МОм. Индикатор (светодиод или звуковой излучатель) подключите к отдельному цифровому пину через токоограничивающий резистор 220–330 Ом. При монтаже избегайте пересечения проводов и длинных незафиксированных соединений, чтобы снизить вероятность ложных срабатываний.
После завершения сборки проверьте правильность всех соединений по схеме, используя мультиметр в режиме прозвонки. Только после этого подключайте питание и приступайте к тестированию работы дозиметра.
Монтаж корпуса и крепление элементов
Для корпуса рекомендуется использовать ударопрочный пластик ABS толщиной 2–3 мм или алюминиевый профиль, обеспечивающий экранирование от электромагнитных помех. Перед установкой электроники необходимо разметить точки крепления, ориентируясь на размеры платы и аккумулятора, чтобы исключить натяжение проводов.
Отверстия под органы управления, разъёмы питания и дисплей выполняются сверлом или фрезой с минимальным зазором для предотвращения люфта. Крепление платы к корпусу осуществляется через пластиковые или латунные стойки высотой 5–10 мм, что позволяет избежать короткого замыкания с металлическими поверхностями.
Аккумулятор фиксируется в отдельном отсеке с использованием термоклея или нейлоновых стяжек, исключающих его перемещение при вибрациях. Провода прокладываются по периметру корпуса и закрепляются самоклеящимися держателями, чтобы предотвратить их повреждение при закрытии крышки.
Для герметизации корпуса в зонах стыка крышки и основания можно установить резиновый уплотнитель толщиной 1–2 мм, защищающий устройство от пыли и влаги. После окончательной сборки проверяется свободный ход кнопок и отсутствие механического давления на платы и кабели.
Калибровка дозиметра с использованием эталонного источника
Для точной калибровки дозиметра требуется эталонный источник ионизирующего излучения с известной активностью и паспортными данными по мощности дозы. В качестве таких источников обычно используют цезий-137, кобальт-60 или стронций-90, хранящиеся в защитной капсуле. Допускается применение учебных источников с низким уровнем активности, соответствующих нормам радиационной безопасности.
Перед началом процедуры прибор устанавливают в режиме непрерывного измерения, а источник размещают на фиксированном расстоянии, указанном в документации к источнику (обычно 10–50 см). Расстояние измеряют металлической рулеткой или калиброванной линейкой для исключения погрешностей. Прибор закрепляют на штативе или жёсткой подставке, чтобы исключить смещение во время замеров.
После стабилизации показаний в течение 1–3 минут фиксируют результат и сравнивают его с паспортным значением мощности дозы для данного расстояния. Если расхождение превышает 10 %, выполняют корректировку коэффициента пересчёта в схеме прибора или в программном обеспечении, если дозиметр цифровой. Регулировку проводят малыми шагами с повторными замерами до достижения допустимой погрешности.
Для проверки стабильности после настройки процедуру повторяют при другом расстоянии, соответствующем диапазону чувствительности датчика. Полученные значения заносят в калибровочный журнал с указанием даты, типа источника, расстояния и результата. Это позволит в дальнейшем отслеживать изменения чувствительности и проводить своевременную повторную калибровку.
Проверка работы прибора в различных условиях
Базовая проверка фона. Установите прибор в помещении вдали от возможных источников (не рядом с электрощитком, не у окна на улицу). Снимайте непрерывно в течение 10 минут. Подсчитайте суммарное число импульсов N, вычислите количество импульсов в минуту: CPM = N · 60 / T (где T – длительность в секундах). Для оценки статистической погрешности используйте пуассоновскую модель: относительная погрешность ≈ 1 / √N. Пример: при N = 600 за 10 минут относительная погрешность = 1 / √600 ≈ 0.0408 (≈4.08%). Если разброс между последовательными 10-минутными замерами превышает эту величину в >3 подряд измерениях – ищите источник помех или дефект датчика.
Проверка линейности и закона обратных квадратов. Для точечной сигнатуры (маленький источник) снимите показания на двух расстояниях r₁ и r₂ (например, 10 см и 20 см). Для идеальной точки отношение интенсивностей должно быть ≈(r₂ / r₁)². Практическое требование: измеренное отношение CPM₁ / CPM₂ должно совпадать с теоретическим в пределах ±10%. Близкие к нулю или сильные отклонения указывают на насыщение, геометрические ошибки или неправильную калибровку.
Температура и влажность. Протестируйте при трёх температурных точках: холод (≈-10 °C), комнатная (≈20–25 °C) и тёплая (≈40 °C) – выдержание по 10 минут после достижения стабильности. Фиксируйте напряжение питания и показания. При правильной работе изменение показаний между точками должно быть ≤±5–10%. Если с ростом температуры наблюдается тренд за пределами этого интервала – проверьте смещение опорных напряжений, герметичность корпуса и утечки.
Питание и устойчивость при разряде батареи. Измерьте показания при полном заряде и при напряжении, близком к минимальному рабочему (например, для 3.3 В – ≈3.3 V). Разрядку проводите контролируемо: снимайте 10-минутные сессии на трёх уровнях напряжения. Ожидаемое поведение: изменение показаний ≤±10% при падении напряжения до нижнего рабочего предела; резкие скачки – признак недостаточной фильтрации питания или нестабильного стабилизатора.
Электромагнитные помехи и бытовая радиоэлектроника. Разместите рядом (5–10 см) мобильный телефон в режиме звонка/передачи данных, ноутбук и беспроводной маршрутизатор; снимайте по 10 минут. Показания не должны систематически возрастать или появляться гармонические выбросы на логарифмическом/временном графике. Если помехи видны – добавьте фильтрацию входа питания, экранировку или перестройку проводки.
Материалы-экраны и дискриминация частиц. Проверьте влияние распространённых материалов: бумага/картон, алюминиевая фольга, стекло, сталь. Разместите материал между источником и детектором, снимите 5–10 минут и сравните с открытым положением. Ожидаемо: лёгкая ослабление для бета-кандидатов, минимальное – для гамма; резкое падение свидетельствует о неправильной геометрии или уязвимости датчика к механическим блокировкам.
Тест на «залипание» импульсов и повторяемость. Проведите серию коротких (1 мин) замеров подряд – 10 повторов. Для пуассоновского процесса разброс между повторами должен соответствовать √N. Если встречаются одиночные сессии с нулевой активностью или с выбросами, выполните осмотр схемы на предмет нестабильных контактных соединений и утечек тока.
Проверка срабатывания сигнализации и логики. Установите порог тревоги и имитируйте переход через порог (либо с помощью контролируемого источника, либо приближением объекта с повышенным уровнем). Проверьте гистерезис: прибор не должен срабатывать и отключаться при мелком флуктуации вокруг порога; логика должна выдерживать колебания в пределах, заданных схемой (обычно 5–20% от порога). Запишите временные задержки срабатывания и сброса.
Протоколирование и отчётность. Для каждой серии условий фиксируйте: дата/время, температура, влажность, напряжение питания, расстояния и суммарные импульсы за интервал. Сравнивайте текущие результаты с эталонными (первый корректный прогон). При отклонениях >10% проведите диагностику датчика, блока питания и АЦП; если аппарат используется для контроля безопасности, до устранения неисправности – не полагайтесь на показания прибора.
Вопрос-ответ:
Какой тип датчика лучше выбрать для самодельного дозиметра?
Для бытового использования чаще всего применяют счётчики Гейгера-Мюллера, например, SBM-20 или STS-5. Эти трубки доступны, просты в подключении и позволяют регистрировать гамма- и бета-излучение. Если нужна компактность и низкое энергопотребление, можно рассмотреть полупроводниковые сенсоры, но они сложнее в реализации и дороже.
Можно ли откалибровать прибор без доступа к официальному эталонному источнику?
Да, но точность будет ниже. В качестве условных контрольных образцов можно использовать минералы с повышенным содержанием урана или тория, старые люминесцентные лампы, газоразрядные индикаторы, а также стеклянные изделия с урановым красителем. При этом показания стоит сравнить с результатами сертифицированного дозиметра, чтобы оценить погрешность.
Как обеспечить безопасность при сборке дозиметра?
Необходимо использовать изолированные провода, избегать прикосновения к высоковольтным цепям при работе, а питание схемы подключать только после проверки монтажа. Если используется счётчик Гейгера, в схеме присутствует напряжение до 400 В, поэтому любые измерения внутри устройства выполняются с помощью изолированных щупов мультиметра. Работать желательно на сухой поверхности и при хорошем освещении.
Сколько времени может проработать самодельный дозиметр от батареи?
Зависит от схемы и типа датчика. При использовании SBM-20 и микроконтроллера с режимом энергосбережения устройство может работать от двух пальчиковых батареек несколько недель. Если питание подаётся через повышающий преобразователь для высоковольтной части, важно минимизировать ток холостого хода, иначе ресурс батареи заметно сократится.
Можно ли сделать дозиметр, который будет передавать данные на смартфон?
Да, если добавить модуль Bluetooth или Wi-Fi, а также разработать простое приложение или использовать готовое ПО, поддерживающее приём данных в формате UART. Однако это усложнит схему, увеличит энергопотребление и потребует навыков работы с микроконтроллерами, например, Arduino или ESP32.
Как проверить точность самодельного дозиметра без доступа к профессиональной лаборатории?
Один из надёжных способов — использовать бытовые или природные источники излучения с известным уровнем активности. Например, можно применить старый газоразрядный индикатор, урановое стекло или ионизационный датчик из дымового извещателя. Перед измерением стоит узнать приблизенную активность выбранного образца по открытым справочным данным. Сравнив показания прибора с ожидаемыми значениями, можно оценить, насколько сильно результат отличается. Если отклонение превышает 20–25 %, стоит проверить настройки схемы, исправность датчика и стабильность питания.
