Создание фонокорректора – это интересный и полезный проект для тех, кто хочет улучшить качество звука в своей аудиосистеме. Этот процесс требует точности, знаний основ схемотехники и понимания принципов работы аналоговых устройств. С помощью правильных компонентов можно собрать устройство, которое будет превосходить многие готовые модели по качеству звучания, а также по стоимости.
Основной задачей фонокорректора является преобразование слабого сигнала с виниловой пластинки в более мощный, подходящий для дальнейшего усиления. При этом важно учитывать особенности работы с высокочастотными сигналами и минимизировать потери на каждом этапе обработки звука. Один из ключевых аспектов – правильный выбор и настройка усилителей, а также применение качественных компонентов, которые обеспечат точную работу устройства на всех частотах.
Для сборки потребуется несколько базовых компонентов, таких как транзисторы, операционные усилители, резисторы и конденсаторы. Особое внимание стоит уделить качеству элементов, так как это напрямую влияет на конечный результат. Для оптимизации работы схемы можно использовать специализированные схемы с регулируемыми параметрами, которые позволят настроить устройство под конкретные условия эксплуатации.
Важно: При работе с фонокорректорами необходимы точные измерительные инструменты для настройки выходных сигналов и предотвращения возможных искажений. Уделите внимание не только выбору компонентов, но и правильному монтажу – от этого зависит стабильность работы устройства и его долговечность.
Рекомендация: Используйте схемы, которые уже проверены временем и пользователями. Это поможет избежать ошибок при сборке и ускорит процесс. Также не забывайте об экранировании для минимизации помех и других факторов, которые могут повлиять на качество звучания.
Выбор компонентов для схемы фонокорректора
Транзисторы – ключевой элемент в схеме фонокорректора. Для обеспечения минимальных искажений и стабильной работы рекомендуется использовать высококачественные биполярные транзисторы с низким уровнем шума. Для фонокорректора лучше выбирать модели с высоким коэффициентом усиления, такие как 2N5089 или BC109. Для транзисторных усилителей в дифференциальной конфигурации подойдут такие компоненты, как 2N5401 и 2N5551.
Резисторы должны быть точными и с низким температурным коэффициентом. Для схемы фонокорректора хорошо подходят металлокерамические резисторы, так как они обеспечивают стабильность характеристик при изменении температуры. Особое внимание стоит уделить выбору резисторов в цепях коррекции, их номиналы напрямую влияют на тональную характеристику устройства.
Конденсаторы играют важную роль в обеспечении правильной фильтрации и сглаживания сигналов. Для цепей с высоким частотным диапазоном предпочтительнее использовать керамические или пленочные конденсаторы, которые обеспечивают стабильную работу при частотах до нескольких сотен кГц. Для фильтрации питания лучше использовать электролитические конденсаторы с хорошими характеристиками по ESR (эквивалентному серийному сопротивлению).
Операционные усилители в схемах фонокорректоров должны быть с низким уровнем шума и искажений. Наиболее подходящими считаются модели с высокими характеристиками по линейности, например, OPA2134 или NE5532. Важно выбирать усилители, которые могут работать в широком диапазоне напряжений и поддерживают высокую точность при низких уровнях сигнала.
Кроме того, для обеспечения высокого качества звука рекомендуется использовать экранированные провода и разводку схемы с учетом минимизации влияния внешних помех. Это гарантирует стабильную работу устройства, а также сохранение чистоты сигнала на выходе.
Как рассчитать и подобрать трансформатор для фонокорректора
При сборке фонокорректора важно правильно выбрать трансформатор, так как от этого зависит качество работы устройства и его совместимость с остальными компонентами. Основные параметры, на которые стоит обратить внимание, включают выходное напряжение, мощность и тип трансформатора.
Выходное напряжение трансформатора должно соответствовать требуемому уровню напряжения для питания фонокорректора. Для большинства схем фонокорректора напряжение на выходе трансформатора варьируется от 12 до 24 В в зависимости от используемой схемы усилителя и требуемой мощности. Если ваш фонокорректор работает с высокочастотным усилением, важно, чтобы трансформатор обеспечивал нужный уровень для правильной работы всей цепи.
Мощность трансформатора определяется потребляемой мощностью фонокорректора. Чтобы рассчитать её, сложите мощность всех активных компонентов схемы, например, операционных усилителей и транзисторов. При этом рекомендуется добавлять 20-30% запасной мощности для предотвращения перегрева трансформатора в процессе эксплуатации.
Для более точного подбора трансформатора следует учитывать тип выходного сигнала. В случае с MM (moving magnet) картриджами, трансформатор с низким коэффициентом усиления будет достаточен. Для MC (moving coil) картриджей потребуется трансформатор с более высоким коэффициентом усиления, так как они требуют более сильного сигнала для правильной работы.
Тип трансформатора играет важную роль в общей характеристике фонокорректора. Выбирайте трансформатор с низким уровнем искажений и высоким КПД. Тороидальные трансформаторы часто рекомендуются для аудиотехники благодаря своей компактности и низким паразитным потерям. Они обеспечивают стабильную работу и низкие шумы в системе.
Совет: Для достижения наилучших результатов лучше использовать трансформаторы с экранировкой, которая предотвращает проникновение внешних электромагнитных помех в схему.

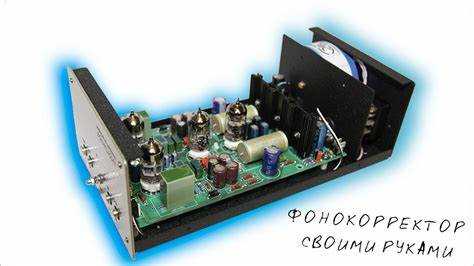

Сборка и монтаж схемы на печатной плате
Перед началом монтажа, необходимо тщательно проверить все компоненты схемы фонокорректора. Подготовьте схему и печатную плату, заранее убедившись, что все элементы, включая резисторы, конденсаторы и транзисторы, соответствуют указанным в проекте характеристикам.
При пайке компонентов на плату, соблюдайте следующие рекомендации. Начните с установки самых низких элементов, таких как резисторы и диоды, а затем переходите к более высоким, например, к транзисторам и конденсаторам. Это позволит облегчить дальнейшую пайку и предотвратить возможное повреждение уже установленных компонентов.
Важно следить за качеством соединений: каждый контакт должен быть надежным и не иметь избыточных соединений, чтобы избежать коротких замыканий. После завершения пайки, обязательно проверьте схему с помощью мультиметра, проверив наличие цепи и отсутствие коротких замыканий.
Не забывайте про монтаж на корпус. Для этого используйте крепежные элементы, которые обеспечат стабильность плате и защитят ее от механических повреждений. Также важно, чтобы все соединения проводов были выполнены аккуратно и без лишних перегибов, чтобы избежать повреждений в процессе эксплуатации.
После монтажа схемы на плате и проверки всех соединений, рекомендуется провести первое включение без нагрузки, чтобы убедиться в правильности работы схемы. Если все параметры находятся в пределах нормы, можно продолжать сборку устройства и монтаж остальных элементов.
Настройка усиления и балансировки сигнала
Для достижения оптимального звучания фонокорректора важно правильно настроить усиление и балансировку сигнала. Усиление в первую очередь влияет на уровень выходного сигнала, а балансировка – на симметричность аудиосигнала, что критично для правильной работы с источниками высокого качества.
Первоначально следует установить коэффициент усиления в соответствии с типом использованных компонентов. Для большинства фонокорректоров оптимальный уровень усиления составляет от 30 до 40 дБ. Это зависит от чувствительности вашего усилителя и типа картриджа. Используйте переменные резисторы (потенциометры) для точной настройки усиления, следя за тем, чтобы сигнал не был чрезмерно искажен или перегружен.
После установки усиления проверяйте балансировку сигнала. На этом этапе важно учитывать фазовый сдвиг и симметричность каналов. Наилучшие результаты можно получить при использовании балансных усилителей и схем с низким уровнем шума. Для настройки баланса используйте симметричные входы и выходы, если они предусмотрены конструкцией вашего устройства.
Не забывайте о фильтрах, которые могут помочь в настройке звука, убирая нежелательные помехи и улучшая чистоту сигнала. Регулировка фильтрации и настройки эквалайзера может помочь в корректировке диапазона частот, внося улучшения в общую гармонию звука.
Если возможно, тестируйте фонокорректор с различными источниками сигнала для проверки стабильности и качества работы устройства на разных уровнях громкости и при разных входных сигналах. Это поможет выявить потенциальные проблемы и настроить оборудование для идеального звучания.
Как правильно подключить выходные и входные разъемы
Для входных разъемов, если вы используете RCA, важно убедиться, что правильно подключены каналы: белый (или черный) разъем – это левый канал (L), а красный – правый канал (R). Для XLR-разъемов схема подключения аналогична, но с учетом полярности. Обратите внимание на заземление, чтобы избежать появления шума и помех.
Выходные разъемы подключаются аналогично. Для RCA-разъемов проверьте, чтобы сигнал с выхода фонокорректора был направлен в соответствующий канал усилителя или другого устройства. Для XLR важно следить за правильной проводкой, так как XLR обеспечивает симметричное соединение, что снижает уровень шумов и помех на длинных расстояниях.
При пайке разъемов убедитесь, что все соединения надежно закреплены. Слабые пайки могут привести к потере сигнала или созданию нежелательных искажений. Используйте качественные материалы для пайки, такие как припой с высоким содержанием серебра, чтобы избежать окисления контактов.
Также следует обратить внимание на длину кабелей. Чем короче кабель, тем меньше вероятность потери сигнала или появления помех. Если же длинный кабель неизбежен, используйте экранированные кабели для минимизации воздействия внешних электрических полей.
Тестирование и устранение неисправностей фонокорректора
После завершения сборки фонокорректора необходимо провести серию тестов, чтобы убедиться в его правильной работе и выявить возможные неисправности.
Первоначально рекомендуется подключить устройство к усилителю и динамикам, чтобы проверить его работоспособность. Включите источник сигнала (например, виниловую пластинку), и послушайте выходной звук. Отсутствие звука или искажения могут указывать на проблемы в подключении или компонентах.
Проверка основных функций
- Проверьте правильность подключения всех входных и выходных разъемов. Особенно важно убедиться, что соединения выполнены без замыканий или обрывов.
- Если фонокорректор имеет регулировку усиления, настройте её для теста и прослушивания различных уровней громкости.
- Проверьте работоспособность фильтров. Если фонокорректор имеет переключаемые фильтры (например, низкочастотные или высокочастотные), переключите их, чтобы удостовериться в их функционировании.
Типичные неисправности и их устранение
- Нет звука: Проверьте питание устройства, корректность подключения и правильность работы транзисторов или операционных усилителей. Возможно, проблемы с проводкой или обрывом на плате.
- Искажения звука: Это может быть связано с перегрузкой усилителя или с неправильным подключением входных разъемов. Убедитесь, что не подключены устройства с слишком высоким выходным сигналом. Также проверьте качество конденсаторов в схеме.
- Шум или гудение: Это может быть результатом плохого экранирования или заземления устройства. Проверьте соединение с заземлением и правильность монтажа металлических частей корпуса, если они присутствуют.
Использование осциллографа для диагностики
Для более точного тестирования используйте осциллограф. Он поможет выявить проблемы с сигналом на разных этапах усиления и фильтрации. Проверьте форму сигнала на входе и выходе фонокорректора, чтобы убедиться, что она соответствует ожидаемым характеристикам.
Заключение
После выполнения всех тестов и устранения неисправностей необходимо провести финальную проверку устройства в различных режимах работы. Если все функции работают корректно, устройство готово к эксплуатации.
Вопрос-ответ:
Какие основные компоненты нужны для сборки фонокорректора своими руками?
Для сборки фонокорректора понадобятся: операционный усилитель или транзисторы, резисторы с точными номиналами, конденсаторы с низким уровнем шума, источник питания с фильтрацией, а также разъёмы для подключения входа и выхода. Важно выбрать детали с характеристиками, подходящими под стандарт RIAA, чтобы обеспечить правильную коррекцию сигнала с виниловой пластинки.
Как проверить правильность работы собранного фонокорректора?
Проверку можно начать с измерения выходного сигнала при подаче на вход тестового сигнала с известной частотой и уровнем. Следует убедиться, что усиление соответствует требуемым параметрам, а частотная характеристика совпадает с кривой RIAA. Также полезно прослушать пластинку через фонокорректор, чтобы оценить качество звучания и отсутствие посторонних шумов или искажений.
Какие ошибки чаще всего допускают при самостоятельной сборке фонокорректора?
Одна из частых ошибок — неправильный выбор или подключение компонентов, что ведёт к искажениям звука или шумам. Иногда недооценивают важность качественного питания, что отражается на стабильности и чистоте сигнала. Ещё распространена ошибка в разводке печатной платы, из-за которой появляются наводки и помехи. Перед началом сборки рекомендуется тщательно проверить схему и расположение элементов.
Можно ли использовать готовые модули операционных усилителей, или лучше собирать схему на дискретных компонентах?
Готовые модули операционных усилителей упрощают сборку и позволяют получить стабильные характеристики без сложных настроек. Однако сборка на дискретных транзисторах даёт больше контроля над параметрами и позволяет точнее подобрать звук под личные предпочтения. Выбор зависит от опыта и целей: для быстрого результата лучше готовый модуль, для более тонкой настройки — дискретная схема.
