Шкив компрессора кондиционера передаёт вращение от двигателя к компрессору через приводной ремень. При износе подшипника, перекосе шкива или повреждении электромагнитной муфты требуется его демонтаж. Эта операция требует соблюдения определённой последовательности и применения специализированного инструмента, чтобы избежать повреждения компрессора и навесного оборудования.
Перед началом работ необходимо обесточить автомобиль и снять приводной ремень. Важно оценить доступ к компрессору: на некоторых моделях для снятия шкива потребуется демонтировать колесо и подкрылок, а в отдельных случаях – опустить подрамник или снять компрессор целиком. Шкив удерживается стопорным кольцом, под которым находится подшипник. Для снятия потребуется съёмник соответствующего диаметра и набора фиксаторов.
Не допускается использование ударных инструментов или зажимов, способных повредить посадочное место. После демонтажа необходимо осмотреть подшипник, втулку муфты и внутренние элементы на наличие следов перегрева или деформации. Если шкив снимается не для замены, а для доступа к другим элементам, при обратной установке важно сохранить первоначальное положение деталей.
Как определить тип шкива и способ его крепления
Перед демонтажем необходимо точно установить тип шкива, установленного на компрессоре. На легковых автомобилях чаще всего встречаются два варианта: цельный металлический шкив с запрессованным подшипником и разборный шкив с отдельной муфтой электромагнитного включения. Первый вариант характерен для более простых систем, второй – для компрессоров с электромагнитным управлением.
Определить конструкцию можно визуально. При наличии муфты в центре шкива будет установлен стопорный болт или гайка, закрытая защитной шайбой или стопорным кольцом. Вокруг виден якорь муфты, соединённый с корпусом компрессора. У цельных шкивов центральная часть обычно заглушена и не имеет отдельных элементов крепления.
Далее необходимо определить способ крепления. Наиболее распространены три варианта: центральный болт, стопорное кольцо и шпонка. Центральный болт удерживает шкив на валу – он выкручивается по часовой или против часовой стрелки, в зависимости от резьбы. При наличии стопорного кольца его снимают с помощью съёмников с узкими губками. Шкивы с шпоночным соединением дополнительно фиксируются шпонкой в пазу на валу, и могут потребовать аккуратного съёма с применением выпрессовки.
Для точного определения рекомендуется свериться с маркировкой компрессора, выбитой на корпусе, и найти соответствующую техническую документацию. При отсутствии данных – ориентироваться на форму, наличие крепёжных элементов и схему подключения электропроводки, если есть муфта.
Подготовка автомобиля к демонтажу шкива компрессора
Перед началом демонтажа шкива необходимо полностью обесточить автомобиль. Для этого отсоединяется минусовая клемма аккумулятора. Это исключает риск короткого замыкания при работе с электрооборудованием кондиционера.
Затем следует получить доступ к компрессору. В зависимости от модели автомобиля может потребоваться снятие пластиковых кожухов, защиты двигателя или даже бампера. Если компрессор расположен в нижней части моторного отсека, рекомендуется поднять автомобиль с помощью подъемника или надёжно зафиксированных домкратов с упорами под колёса.
После этого необходимо снять приводной ремень, обеспечивающий вращение шкива компрессора. Для этого используется вороток или ключ, подходящий к натяжному ролику. Важно запомнить схему прокладки ремня или сфотографировать её перед демонтажом.
Также следует проверить наличие остаточного давления в контуре кондиционирования. Если планируется полное снятие компрессора, система должна быть разгерметизирована с помощью специального оборудования на СТО. При демонтаже только шкива – эта операция не требуется.
Инструменты, которые должны быть подготовлены заранее: набор торцевых головок и ключей (включая шестигранники и звёздочки), съёмник для шкивов, фиксатор шкива (если предусмотрен конструкцией), а также ёмкость для сбора возможных потёков масла с муфты компрессора.

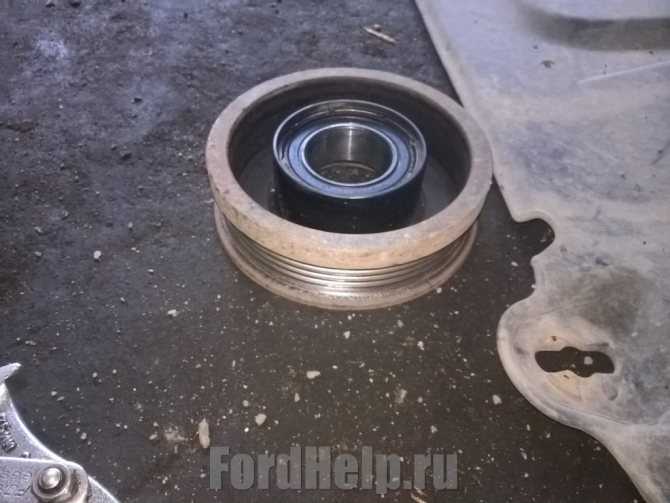

Необходимые инструменты и приспособления для снятия шкива
Для снятия шкива компрессора кондиционера требуется комплект инструментов, обеспечивающий точную фиксацию и безопасное усилие без риска повреждения деталей. Основной инструмент – съемник шкива, подходящий по резьбе и диаметру к конкретной модели компрессора. Универсальные съемники не всегда обеспечивают достаточную центровку, поэтому рекомендуется использовать специализированные наборы, например, Hazet 1799 или аналогичные по характеристикам.
Обязателен вороток с трещоткой или Т-образный ключ с усилением, обеспечивающий достаточный момент при работе с фиксирующими болтами. Также потребуется набор торцевых головок (от 10 до 17 мм) с удлинителями – в зависимости от конструкции передней панели и ограничений по доступу к компрессору.
Для фиксации шкива в неподвижном состоянии во время откручивания болта необходимо использовать стопорный ключ или шлицевой фиксатор, входящий в комплект некоторых съемников. При отсутствии заводского фиксатора возможна импровизированная фиксация через отверстия шкива с использованием болтов и металлической планки, но это требует осторожности.
В некоторых случаях необходимо наличие съемника стопорных колец (если шкив удерживается кольцом), а также пластиковых или медных выколоток для безопасного демонтажа шкива с вала без повреждения посадочной поверхности.
Желательно иметь электропневматический гайковерт при наличии сильно затянутых соединений, но его применение допустимо только при полной уверенности в конструкции компрессора, чтобы избежать срыва резьбы.
Доступ к компрессору и снятие приводного ремня
Перед получением доступа к компрессору необходимо демонтировать элементы, ограничивающие рабочее пространство. В большинстве случаев потребуется снять:
- защиту картера двигателя (если имеется);
- правое переднее колесо и подкрылок;
- ремень навесного оборудования или его натяжитель (в зависимости от конструкции);
- патрубки, мешающие обзору и доступу к компрессору.
Для снятия приводного ремня определите тип системы натяжения:
- Если установлен автоматический натяжитель – с помощью торцевого ключа (обычно 15 или 16 мм) поверните натяжитель в направлении ослабления и удерживайте его, пока помощник снимает ремень с шкива компрессора.
- При наличии механического натяжителя – ослабьте фиксирующий болт, затем вручную сдвиньте натяжной ролик и демонтируйте ремень.
Перед снятием ремня рекомендуется сфотографировать схему его прокладки или найти схему в технической документации. Это облегчит обратную установку.
После снятия ремня проверьте состояние роликов, шкивов и самого ремня на наличие трещин, износа и люфта. При обнаружении дефектов детали подлежат замене.
Как зафиксировать шкив перед снятием
Перед демонтажем шкива необходимо исключить его проворачивание, иначе откручивание крепёжного болта будет затруднено или невозможно. Надёжная фиксация обеспечит безопасность и предотвратит повреждение элементов компрессора.
Если шкив имеет отверстия под съёмник, можно использовать фиксатор с лапками или шпильками, которые вставляются в эти отверстия. Фиксатор упирается в корпус компрессора или в неподвижную часть двигателя, создавая жёсткое сопротивление вращению.
При отсутствии монтажных отверстий допускается фиксация с помощью цепного ключа. Цепь оборачивается вокруг обода шкива, а рукоятка упирается в надёжную точку на корпусе двигателя. Такой способ требует осторожности, чтобы не повредить поверхность шкива.
На компрессорах с электромагнитной муфтой можно заблокировать вращение, зафиксировав центральную гайку муфты с помощью накидного ключа, одновременно отворачивая крепёж шкива другим инструментом. Важно исключить перекос и не деформировать резьбовые элементы.
В некоторых случаях доступно применение пневматического или электрического ударного инструмента. Он позволяет открутить болт без предварительной фиксации шкива, но только при условии, что конструкция компрессора это допускает. Перед использованием следует убедиться, что это не повредит внутренние узлы.
Фиксация шкива должна выполняться аккуратно, без приложения чрезмерного усилия. При деформации поверхности нарушается центровка, что приводит к шуму и ускоренному износу подшипников. Использовать тиски и зажимы, не предназначенные для работы с вращающимися деталями, не рекомендуется.
Откручивание центрального болта и снятие стопорного кольца
Для откручивания центрального болта шкива компрессора кондиционера необходимо зафиксировать сам шкив от проворачивания. Используйте специализированный фиксатор или приспособление для блокировки шкива в положении покоя.
Применяйте головку соответствующего размера (обычно 17 или 19 мм) с трещоткой или ударным гайковертом. Для затяжки болта применяйте момент, указанный в технической документации автомобиля, обычно в диапазоне 50–70 Н·м.
При высокой затяжке болта допускается аккуратное использование ударного гайковерта с короткими импульсами, чтобы избежать повреждения резьбы и деталей компрессора.
После снятия центрального болта приступайте к демонтажу стопорного кольца, удерживающего шкив. Для этого используйте специальные щипцы для стопорных колец с узкими и изогнутыми губками, позволяющими захватить кольцо в пазу.
Аккуратно сожмите щипцы и извлеките кольцо из канавки. Убедитесь в отсутствии деформаций на кольце и посадочном месте.
Если кольцо закисло или застряло, обработайте его проникающей смазкой и аккуратно постучите по кольцу деревянным или пластиковым молотком через брусок, чтобы избежать повреждений.
Использование съемника для снятия шкива с вала
Для снятия шкива с вала компрессора кондиционера применяется специализированный съемник, обеспечивающий равномерное распределение усилия и предотвращающий повреждения деталей.
- Выберите съемник с подходящими захватами, соответствующий диаметру и конструкции шкива.
- Установите захваты съемника за внутреннюю или наружную кромку шкива, согласно конструкции, чтобы не деформировать элемент.
- Закрепите центральный винт съемника на торце вала компрессора, обеспечивая центрирование инструмента.
- Постепенно вращайте центральный винт по часовой стрелке, контролируя ход и равномерность усилия.
- При возникновении сопротивления используйте проникающую смазку на сопрягаемые поверхности для облегчения снятия.
- После отделения шкива снимите съемник и осторожно извлеките шкив с вала, избегая ударов и перекосов.
Использование съемника исключает риск повреждения посадочного места и облегчает демонтаж шкива, особенно при коррозии или сильном зажиме.
Проверка состояния шкива и его посадочного места после снятия
Осмотрите шкив на наличие трещин, сколов и следов износа канавок под ремень. Особое внимание уделите внутренней поверхности, прилегающей к валу – она должна быть ровной и без задиров.
Проверьте посадочное место на валу компрессора на отсутствие коррозии и загрязнений. Очистите его при помощи щетки с металлической щетиной или растворителя, чтобы обеспечить плотное прилегание шкива.
Измерьте внутренний диаметр отверстия шкива и диаметр вала микрометром или штангенциркулем. Разница не должна превышать 0,05 мм – превышение допуска вызовет люфт и ускоренный износ.
Проверьте соосность посадочного места относительно корпуса компрессора. Любые деформации или перекосы потребуют ремонта или замены деталей.
При обнаружении задиров или износа используйте шлифовальные пасты или обратитесь к специалистам для восстановления геометрии посадочного места.
Перед повторной установкой нанесите тонкий слой технического масла или смазки на вал для облегчения монтажа и предотвращения коррозии.
Вопрос-ответ:
Какие инструменты нужны для снятия шкива компрессора кондиционера автомобиля?
Для работы понадобятся ключи разных размеров (обычно торцевые или накидные), съемник шкива с регулировкой для аккуратного снятия, отвертки и, иногда, пассатижи. Съемник помогает избежать повреждений шкива и вала, что важно для дальнейшей эксплуатации. Наличие подходящих инструментов ускоряет процесс и снижает риск ошибок.
Как правильно зафиксировать шкив, чтобы открутить центральный болт?
Перед откручиванием центрального болта шкив необходимо зафиксировать, чтобы он не вращался. Для этого можно использовать фиксаторы или специальные инструменты, которые удерживают шкив на месте, либо зажать ремень привода так, чтобы он препятствовал вращению. Иногда применяют съемники с фиксирующими элементами, чтобы не повредить детали и обеспечить надежную фиксацию.
Какие признаки указывают на необходимость замены шкива после его снятия?
Поводом для замены служат видимые трещины, значительный износ канавок под ремень, деформация, люфт при проверке посадочного места и повреждения поверхности, контактирующей с ремнем. Если посадочное место шкива на валу имеет следы износа или коррозию, это тоже может повлиять на работу и потребовать ремонта или замены.
Можно ли снять шкив компрессора без съемника и как это сделать безопасно?
Снимать шкив без съемника можно, но это рискованно. Если попытаться просто дергать или бить по шкиву, есть вероятность повредить вал или сам шкив. В редких случаях шкив можно аккуратно сдвинуть руками после откручивания крепежа, но обычно он плотно сидит. Лучше использовать съемник, чтобы обеспечить равномерное усилие и не нарушить целостность деталей.
Как проверить состояние посадочного места вала компрессора после снятия шкива?
Посадочное место осматривают визуально и пальцами на наличие коррозии, задиров, трещин или износа. Проверяют отсутствие люфта и ровность поверхности. Если есть загрязнения или ржавчина, их аккуратно удаляют мелкой наждачной бумагой или металлической щеткой. В случае сильного износа посадочного места может потребоваться ремонт или замена вала.
