Электродвигатели – ключевой элемент в конструкции электромобиля, определяющий его эффективность, динамику и ресурс. Современный рынок предлагает несколько основных типов двигателей, каждый из которых обладает специфическими характеристиками, подходящими под разные задачи и требования. Важно понимать, какой двигатель оптимален для конкретного применения с учётом КПД, массы, стоимости и эксплуатационной надежности.
Асинхронные (индукционные) двигатели широко применяются благодаря своей простоте и отсутствию постоянных магнитов. Они обеспечивают высокую надёжность и сравнительно невысокую цену, однако требуют мощной системы управления частотой вращения и могут иметь больший вес при одинаковой мощности по сравнению с другими типами.
Постоянные магниты (PM) и синхронные двигатели отличаются высоким КПД и компактностью. Использование редкоземельных магнитов позволяет достигать высокой плотности мощности и меньшего энергопотребления, что положительно сказывается на запасе хода электромобиля. Однако стоимость и зависимость от редкоземельных материалов остаются ограничивающими факторами.
Бесщёточные двигатели постоянного тока (BLDC)
Особенности конструкции асинхронных электродвигателей для электромобилей
Асинхронные электродвигатели (АД) для электромобилей характеризуются трехфазным короткозамкнутым ротором, выполненным из алюминиевых или медных стержней, что обеспечивает прочность и снижает массу ротора. Конструкция статора предусматривает высококачественную электротехническую сталь с минимизацией потерь на вихревые токи за счет применения изолированных ламелей толщиной 0,35–0,5 мм.
Для повышения плотности тока и крутящего момента в электромобилях применяется оптимизация геометрии пазов статора, что улучшает магнитное насыщение и снижает потери. Дополнительно используются современные методы литья ротора под давлением для повышения точности и улучшения теплового отвода.
Особенностью конструкции является интеграция системы жидкостного охлаждения, поскольку при высоких нагрузках и частых режимах разгона стандартного воздушного охлаждения недостаточно. Применение каналов с циркуляцией антифриза или масла позволяет поддерживать оптимальную температуру, увеличивая срок службы обмоток и магнитопровода.
В электромобилях важна компактность, поэтому асинхронные двигатели изготавливаются с высокой удельной мощностью – до 3,5 кВт/кг, что достигается благодаря использованию магнитотвердого материала с высокой магнитной проницаемостью и улучшенной технологии изоляции обмоток с классом термостойкости F или выше.
Для снижения электромагнитных помех и повышения эффективности внедряются системы активного контроля за током и напряжением, а конструкция обмоток статора часто реализуется в виде концентрированных катушек с уменьшенным числом витков, что снижает индуктивные потери и улучшает динамические характеристики двигателя.
Роторный узел проектируется с учетом балансировки для минимизации вибраций и шума, что важно для комфорта в электромобилях. Используются легкие сплавы и специальные подшипники с низким коэффициентом трения, способствующие снижению механических потерь.
Принцип работы и применение синхронных двигателей с постоянными магнитами
Синхронные двигатели с постоянными магнитами (PMSM) работают за счет взаимодействия магнитного поля, создаваемого постоянными магнитами ротора, и вращающегося магнитного поля статора. Постоянные магниты закреплены на роторе, обеспечивая постоянный магнитный поток без необходимости внешнего возбуждения. Электрический ток в обмотках статора формирует вращающееся магнитное поле, которое синхронизируется с полем ротора, обеспечивая точное поддержание угловой скорости.
Высокая удельная мощность и КПД PMSM достигаются благодаря минимальным потерям на вихревые токи и отсутствие щеток, что уменьшает механическое трение и износ. Технология изготовления магнитов – обычно на основе редкоземельных элементов, таких как неодим-железо-бор (NdFeB) – обеспечивает сильное магнитное поле при компактных размерах ротора.
Управление такими двигателями требует использования инверторов с алгоритмами векторного управления (FOC – Field Oriented Control), которые обеспечивают оптимальное использование мощности и позволяют точно регулировать скорость и крутящий момент. Это критично для электромобилей, где динамика и эффективность важны для запаса хода и комфорта управления.
Применение PMSM в электромобилях обусловлено их высокой плотностью мощности, компактностью и низким уровнем шума. Они широко используются в моделях с задним и полным приводом, включая Tesla Model 3 и Nissan Leaf. В сравнении с асинхронными двигателями, синхронные с постоянными магнитами обеспечивают более высокий КПД при низких и средних скоростях, что положительно сказывается на энергоэффективности и пробеге.
Основные ограничения связаны с стоимостью и доступностью редкоземельных магнитов, а также необходимостью сложного управления. Тем не менее, современные разработки направлены на снижение использования редкоземельных материалов и улучшение систем охлаждения для повышения надежности при высоких нагрузках.
Преимущества и недостатки бесщеточных двигателей постоянного тока в электромобилях
Бесщеточные двигатели постоянного тока (BLDC) обеспечивают высокий КПД – до 90-95%, что напрямую увеличивает запас хода электромобиля. Отсутствие щеток снижает износ и увеличивает срок службы двигателя до 15-20 тысяч часов эксплуатации без технического обслуживания.
За счёт электронной коммутации BLDC достигается точное управление моментом и скоростью, что повышает динамические характеристики автомобиля и позволяет реализовать рекуперативное торможение с эффективностью свыше 70%.
Масса и габариты BLDC значительно меньше аналогичных асинхронных двигателей той же мощности, что облегчает конструкцию и снижает инерционные потери. Высокая плотность мощности (до 5 кВт/кг) делает их предпочтительными для легковых электромобилей и гибридов.
Недостатком является сложность и стоимость системы управления. Электронные контроллеры BLDC требуют точных датчиков положения ротора или сложных алгоритмов бездатчикового управления, что увеличивает стоимость и сложность интеграции в автомобиль.
Высокочастотные переключения силовых транзисторов создают электромагнитные помехи, требующие дополнительной фильтрации и экранирования, что увеличивает вес и стоимость системы.
Кроме того, BLDC чувствительны к перегреву статора при длительной работе на высоких нагрузках из-за концентрации обмоток, что требует эффективного охлаждения и повышает сложность конструкции электромобиля.
В итоге, применение бесщеточных двигателей постоянного тока оправдано в автомобилях, где важны компактность, динамика и срок службы, при условии реализации качественной системы управления и охлаждения.

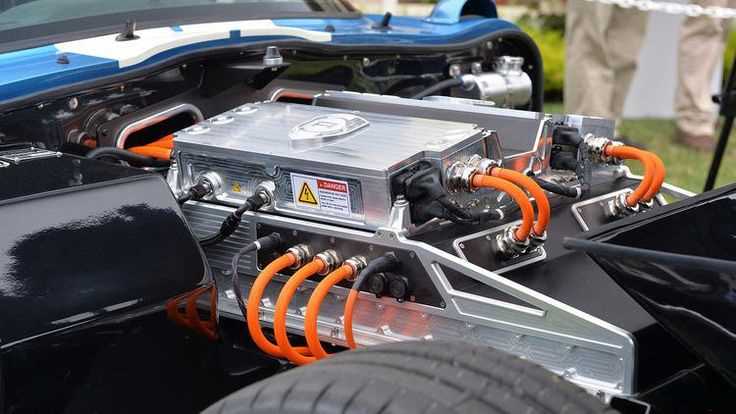

Роль шаговых двигателей в системах управления электромобиля
Шаговые двигатели в электромобилях применяются преимущественно в вспомогательных системах управления, где требуется высокая точность позиционирования и контроль движения без обратной связи. Они обеспечивают дискретное движение с фиксированным шагом, что позволяет точно управлять положением исполнительных механизмов.
Основные области применения шаговых двигателей в электромобилях:
- Регулировка заслонок системы вентиляции и отопления для точного контроля микроклимата салона.
- Привод механизмов регулировки зеркал и сидений, где важна точность и повторяемость позиции.
- Управление дроссельной заслонкой в некоторых системах управления двигателем или рекуперацией энергии.
- Манипуляторы и актуаторы в системах автоматического паркинга и помощи водителю.
Технические особенности, делающие шаговые двигатели востребованными в этих задачах:
- Отсутствие необходимости в датчиках положения благодаря шаговой дискретности, упрощая схему управления.
- Высокий крутящий момент на низких скоростях, обеспечивающий устойчивое удержание положения без дополнительного торможения.
- Простота интеграции с микроконтроллерами и цифровыми системами управления за счет прямого управления шагами.
Недостатки, влияющие на выбор применения в электромобилях:
- Ограниченная максимальная скорость вращения, не подходящая для основных тяговых двигателей.
- Снижение крутящего момента при повышении скорости, что требует учета в конструктивных решениях.
- Повышенное энергопотребление в режиме удержания позиции по сравнению с сервоприводами.
Рекомендации по использованию шаговых двигателей в электромобилях:
- Применять в узлах, где критична точность позиционирования и нет необходимости в высокой динамике вращения.
- Использовать контроллеры с микрошаговым режимом для снижения вибраций и повышения плавности хода.
- Включать защиту от перегрева и системы мониторинга тока для повышения надежности и долговечности.
- Совмещать с датчиками обратной связи в случаях, где необходим контроль корректности выполнения шагов для повышения безопасности.
Использование двигателей с возбуждением от постоянных магнитов в электротранспорте
Двигатели с возбуждением от постоянных магнитов (PMSM) находят широкое применение в современных электромобилях благодаря высокой энергоэффективности и стабильности рабочих характеристик. Их КПД в диапазоне нагрузок от 20 до 100 % превышает 90 %, что существенно снижает потери энергии по сравнению с асинхронными аналогами.
Основным конструктивным отличием PMSM является отсутствие обмотки возбуждения на роторе. Вместо неё используются высокоэнергетические редкоземельные магниты, чаще всего на основе неодима (NdFeB), что позволяет достичь высокой плотности магнитного потока и компактных габаритов. Это особенно актуально в условиях ограниченного пространства в тяговых системах электромобиля.
Благодаря отсутствию скольжения между полем и ротором, двигатель обеспечивает синхронное вращение и мгновенную откликную реакцию на изменения управляющего тока. Такая характеристика критична при реализации систем рекуперации энергии и точного управления крутящим моментом.
Недостатком PMSM является чувствительность к температурному перегреву. При температуре свыше 150 °C неодимовые магниты теряют свои свойства. Это требует применения интеллектуальных систем охлаждения и постоянного мониторинга тепловых условий. Кроме того, использование редкоземельных материалов увеличивает стоимость производства, что важно учитывать при разработке массовых моделей электромобилей.
Несмотря на это, PMSM остаются предпочтительным выбором для премиального и спортивного сегмента электротранспорта, а также для гибридных систем, где критична динамика разгона и высокая эффективность на частичных нагрузках.
Влияние типа электродвигателя на динамику и запас хода электромобиля
Тип установленного электродвигателя напрямую влияет на ключевые параметры электромобиля – ускорение, максимальную скорость и дальность пробега на одном заряде. Эти характеристики определяются удельной мощностью, КПД, конструктивными особенностями и способом управления мотором.
Синхронные двигатели с постоянными магнитами (PMSM) демонстрируют высокий удельный КПД (до 97%) в широком диапазоне нагрузок. Благодаря высокой плотности мощности, они обеспечивают быстрый отклик на педаль акселератора и линейный прирост момента. Это позволяет автомобилям с PMSM уверенно разгоняться с места и сохранять эффективность при движении в городском режиме. Однако чувствительность к нагреву и необходимость сложных систем управления могут ограничивать эффективность при длительном высоконагрузочном режиме.
Асинхронные двигатели (IM) уступают PMSM по КПД (около 90–93%), но выигрывают в термостойкости и простоте конструкции. Их применение целесообразно в транспортных средствах, где важна устойчивость к экстремальным температурным условиям или вибрационным нагрузкам. Из-за меньшего КПД и более высокого энергопотребления при частых пиковых нагрузках, запас хода у электромобилей с асинхронными двигателями может снижаться на 10–15% по сравнению с аналогами на PMSM.
Бесщеточные двигатели постоянного тока (BLDC) обеспечивают хорошую компромиссную комбинацию между динамикой и энергоэффективностью. Их КПД находится на уровне 95–96%, а управление вращением возможно с высокой точностью. Применение BLDC оправдано в легких электромобилях и мотоциклах, где критичны габариты и вес. При равных условиях, BLDC обеспечивают на 5–8% большую дальность хода по сравнению с IM, но уступают PMSM в плане стабильности крутящего момента на высоких оборотах.
Шаговые двигатели не используются в качестве основных силовых установок, однако влияют на энергопотребление вспомогательных систем. Низкий КПД и прерывистый характер движения делают их непригодными для тяговых целей, но чрезмерное использование шаговых приводов в механизмах управления (зеркала, вентиляция, блокировка дверей) может снизить общий запас хода до 2–3% в городском цикле.
Для повышения запаса хода рекомендуется выбирать электромобили с двигателями, обеспечивающими высокий КПД в рабочем диапазоне скоростей. PMSM лучше подходят для городской эксплуатации с частыми остановками и ускорениями. IM предпочтительны для условий трассы и высокой термической нагрузки. BLDC оптимальны для компактных моделей, где на первом месте стоит экономичность.
Вопрос-ответ:
Какие типы электродвигателей чаще всего применяются в электромобилях?
Наиболее распространёнными являются асинхронные двигатели (индукционные), синхронные двигатели с постоянными магнитами (PMSM) и бесщеточные двигатели постоянного тока (BLDC). Асинхронные моторы ценятся за простоту и надёжность, PMSM — за высокую плотность мощности и КПД, а BLDC — за точное управление и малый износ. Выбор конкретного типа зависит от требований к характеристикам машины и стоимости компонентов.
Чем отличаются асинхронные и синхронные двигатели в контексте работы в электромобиле?
Асинхронный двигатель работает за счёт электромагнитной индукции и не требует постоянных магнитов, что упрощает его конструкцию и снижает зависимость от редкоземельных материалов. Однако он менее эффективен при низких нагрузках. Синхронный двигатель с постоянными магнитами обеспечивает более высокий КПД и точное управление моментом, особенно при низких скоростях, но требует использования дорогостоящих магнитов, что увеличивает стоимость системы.
Почему Tesla долгое время использовала асинхронные двигатели?
Асинхронные двигатели хорошо подходят для применения в электромобилях благодаря своей надёжности, устойчивости к перегреву и сравнительно невысокой стоимости. Tesla использовала их в Model S и Model X из-за их высокой пиковой мощности и стабильной работы на высоких скоростях. Однако с переходом на Model 3 компания начала использовать также PMSM, поскольку они более эффективны в режиме городской езды, где важны экономия энергии и плавность работы.
Могут ли шаговые двигатели использоваться для привода колес электромобиля?
Нет, шаговые двигатели не применяются для прямого привода колес. Их конструкция не рассчитана на высокую мощность и крутящий момент, необходимые для тяговых систем. Вместо этого их используют в вспомогательных системах — например, для привода дросселей, управления вентиляцией, регулировки фар и зеркал. Их преимущество — высокая точность позиционирования при компактных размерах.
Как тип электродвигателя влияет на запас хода электромобиля?
Энергопотребление двигателя напрямую влияет на запас хода. Например, синхронные двигатели с постоянными магнитами обычно обладают более высоким КПД, особенно при частых разгонах и торможениях, что позволяет увеличить пробег на одной зарядке. Асинхронные двигатели могут потреблять больше энергии в тех же условиях. Таким образом, при прочих равных, выбор более энергоэффективного мотора способен добавить десятки километров к реальному пробегу автомобиля.
