Mx25l25635emi 12g чем прошить программатор

Чип Mx25l25635emi-12g – это SPI флеш-память объёмом 256 Мбит, которая часто встречается в видеокартах, материнских платах и маршрутизаторах. Для работы с ней требуется программатор с поддержкой 1.8 В и интерфейса SPI, а также соответствующее ПО, совместимое с этим микросхемным семейством.

Перед прошивкой необходимо подготовить программатор, обеспечив подачу правильного напряжения на микросхему. Чип работает только при 1.8 В, что исключает использование большинства программаторов напрямую. Необходим либо внешний адаптер уровня, либо программатор с возможностью ручной установки напряжения – например, TL866 II Plus с переходником или CH341A с модифицированной платой.

Программное обеспечение должно распознавать микросхему как MX25L25635E. Для TL866 II Plus можно использовать XGecu Programmer, а для CH341A – NeoProgrammer версии не ниже 2.2.0. Если прошивка выполняется в схеме, необходимо отключить питание основной платы, чтобы избежать конфликтов по шине SPI.

Считывание дампа перед записью рекомендуется даже при наличии готового образа, чтобы сохранить исходное содержимое на случай ошибок. Также следует проверить корректность соединений с помощью функции ID-чтения микросхемы. Успешное определение чипа указывает на правильное подключение и готовность к дальнейшим действиям.

Выбор совместимого программатора для микросхемы Mx25l25635emi 12g

Микросхема Mx25l25635emi 12g представляет собой SPI-флеш-память объёмом 256 Мбит, работающую на напряжении 3,3 В. Для её прошивки требуется программатор с поддержкой SPI-протокола, возможностью работы с плотностью 32 МБ и поддержкой микросхем Micron или Macronix.

На практике совместимыми являются следующие модели программаторов:

• CH341A Black Edition – базовая модель с возможностью прошивки через SPI, но требует модификации для корректной работы с 3,3 В (например, замену стабилизатора питания или использование внешнего источника).
• TL866II Plus – поддерживает работу с SPI NAND и NOR флешами. Имеет стабильное ПО, автоматическое определение микросхемы и широкий список поддерживаемых чипов. Для подключения по SPI потребуется внешний адаптер.
• Minipro TL866CS с адаптером – подходит при наличии переходника SOP16–DIP и внешнего источника 3,3 В. Обеспечивает стабильное считывание и запись.
• EZP2019+ или EZP2023+ – популярны за счёт компактности и поддержки больших объёмов памяти. Работают стабильно с Macronix MX25L25635E, если указать корректную модель вручную.

При выборе программатора необходимо учитывать следующие параметры:

1. Поддержка SPI NOR флеш-памяти ёмкостью 256 Мбит.
2. Возможность ручного указания ID или модели микросхемы при несовпадении с автоопределением.
3. Поддержка работы на напряжении 3,3 В без дополнительных преобразователей.

Для надёжного подключения рекомендуется использовать адаптер SOP16 с фиксацией и минимальной длиной проводов между микросхемой и программатором. При работе с CH341A важно исключить контакт Vcc с микросхемой, если он выдаёт 5 В. Подключение питания лучше организовать через отдельный стабилизированный источник 3,3 В.

При использовании стороннего программного обеспечения (NeoProgrammer, AsProgrammer) важно выбирать последнюю версию с актуальной базой чипов, в которой присутствует MX25L25635E.

Подключение микросхемы к программатору через адаптер или панель

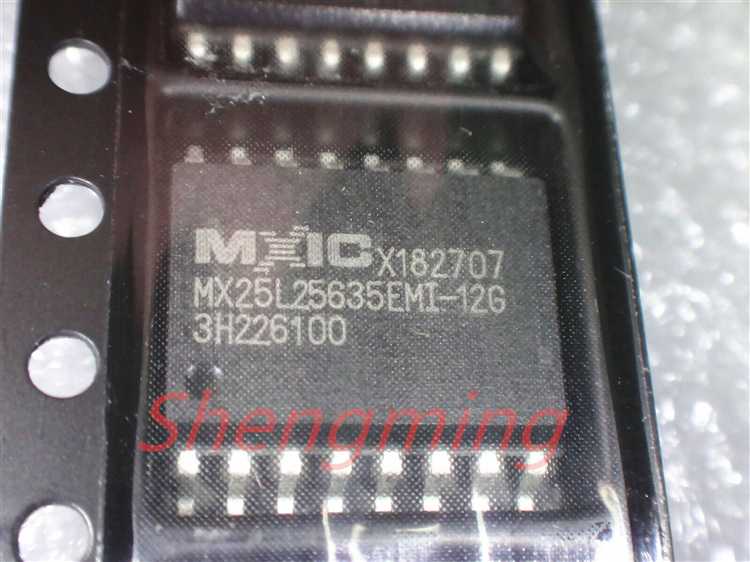

Микросхема Mx25l25635EMI-12G имеет корпус типа SOP-16 и поддерживает интерфейс SPI. Для её подключения к программатору чаще всего используют адаптер SOP16-DIP или панель типа ZIF, совместимую с форм-фактором микросхемы. Конкретный выбор зависит от конфигурации программатора и условий пайки.

Ниже приведена типовая распиновка для подключения к программатору через SPI-интерфейс:

Остальные контакты обычно остаются неиспользуемыми и могут быть оставлены неподключёнными. Для стабильной прошивки рекомендуется использовать как можно более короткие соединительные провода и избегать использования дешёвых универсальных адаптеров без экранировки.

Настройка напряжения питания и защиты от перегрузки

Микросхема Mx25l25635emi 12g работает при напряжении питания 3.0–3.6 В. Большинство программаторов поддерживают выбор напряжения питания, поэтому перед началом прошивки необходимо задать соответствующее значение вручную. На программаторах TL866, RT809H, CH341A с доработкой или внешним питанием напряжение можно установить на уровне 3.3 В.

Если используется переходник SOP8-DIP или панель с буферизацией, проверь, не подаётся ли повышенное напряжение с USB-интерфейса напрямую на линию VCC. При необходимости – отключи внутренний источник питания программатора и подключи внешний стабилизированный источник на 3.3 В.

Для исключения перегрузки по току и предотвращения повреждения микросхемы рекомендуется:

• проверить ток потребления микросхемы в режиме ожидания (обычно не превышает 5 мА);
• использовать программатор с встроенной токовой защитой или добавить внешний ограничитель тока (например, резистор на 10–22 Ом по питанию);
• при использовании внешнего питания – установить стабилизатор (например, AMS1117-3.3) и проверить отсутствие просадок напряжения при запуске записи;
• отключать питание и программатор от компьютера перед установкой или снятием микросхемы.

Если при попытке чтения или записи возникают ошибки, проверь уровень сигнала CS# и RESET# – высокий уровень на этих линиях может блокировать доступ к памяти. Некоторые программаторы требуют настройки подтягивающих резисторов или активации внутренних стабилизаторов через программное меню.

Выбор подходящего программного обеспечения для прошивки

Альтернативный вариант – NeoProgrammer. В последних сборках доступна поддержка большинства микросхем Winbond и Macronix, включая указанную модель. Рекомендуется использовать редакции не ниже версии 2.2.0.10, так как они содержат актуальные ID и алгоритмы записи. При использовании NeoProgrammer важно предварительно задать корректное напряжение питания на уровне 3.3 В и выбрать чип вручную, если автодетект не срабатывает корректно.

Если используется программатор серии CH341A, потребуется CH341A Programmer. Однако в этом случае желательно дополнить утилиту библиотеками, в которые вручную внесён ID 0xC22019, соответствующий Mx25l25635EMI. Без этого микросхема может быть не распознана. Также необходимо отключить проверку ID, если прошивка выполняется на микросхеме без предшествующего чтения содержимого.

При работе с устройствами от RT809H или TL866 II Plus можно использовать официальные версии прошивных пакетов, где MX25L25635 поддерживается по умолчанию. Важно скачивать обновления с официальных источников, поскольку часть сторонних версий содержит устаревшие сигнатуры и некорректные алгоритмы стирания.

Перед записью прошивки рекомендуется выполнить чтение и сравнение содержимого для подтверждения корректности подключения и идентификации. Несоответствие ID или сбой при верификации – причина проверить версию ПО или заменить прошивной модуль.

Загрузка и проверка дампа прошивки перед записью

Перед записью микросхемы Mx25l25635emi 12g необходимо загрузить файл прошивки (дамп) в программное обеспечение программатора. Файл должен иметь корректное расширение, чаще всего .bin, .hex или .rom, в зависимости от формата исходных данных. Рекомендуется использовать дампы, полученные из проверенных источников или заранее считанные с исправной микросхемы того же типа.

После загрузки файла следует проверить его содержимое. Это можно сделать через встроенный в программу просмотрщик памяти или с помощью стороннего HEX-редактора. Важно убедиться, что размер файла соответствует объёму памяти микросхемы – для Mx25l25635emi 12g он должен быть ровно 32 МБ (33 554 432 байта). Несовпадение размеров указывает на повреждение или неполный файл.

Рекомендуется выполнить контрольную проверку на наличие аномалий: заполненность файла только нулями (0x00) или единицами (0xFF) обычно говорит об ошибке при чтении или некорректном источнике. Также следует обратить внимание на заголовки и сигнатуры в структуре дампа, если они предполагаются – например, наличие загрузочного сектора или идентификаторов оборудования.

Если используется дамп, считанный ранее, его желательно сверить с эталонным файлом с помощью функции побайтового сравнения (verify или compare) в программном обеспечении. Это особенно важно при восстановлении микросхем с повреждённым содержимым. Некоторые утилиты поддерживают хэш-суммирование (CRC32, MD5), что позволяет дополнительно убедиться в целостности файла.

Только после успешной проверки дамп может быть отправлен на запись. Перед этим необходимо удостовериться, что выбран правильный чип в настройках программатора и не задействованы функции автозамены байтов или автоматической коррекции, если они не требуются.

Порядок записи микропрограммы в микросхему и контроль статуса

Перед началом записи необходимо убедиться, что микросхема правильно подключена к программатору и питание стабильно. Включите питание и выберите в ПО файл дампа с микропрограммой.

Запуск процесса записи происходит командой «Program» или аналогичной. Прошивка выполняется по страницам, размер каждой страницы для Mx25l25635emi 12g – 256 байт. ПО отправляет данные на микросхему последовательно, контролируя подтверждение записи каждой страницы.

После записи страницы контроллер микросхемы устанавливает флаг готовности (Ready/Busy). Программатор должен опрашивать статус, проверяя биты состояния, чтобы убедиться, что запись завершена без ошибок.

По завершении записи всего объема микропрограммы выполняется проверка (Verify). Она сравнивает содержимое микросхемы с исходным файлом, побайтно фиксируя расхождения. При обнаружении несовпадений следует повторить запись с очисткой памяти.

Обратите внимание, что перед записью микросхему рекомендуется стереть. Полная очистка занимает около 2–3 секунд, после чего память готова к новой прошивке.

Контроль статуса записи и чтения ведется через регистры состояния микросхемы, доступные по интерфейсу SPI. Для Mx25l25635emi 12g это биты SR1 и SR2, где SR1 бит 0 (WIP) показывает активность записи или стирания.

Во время записи значение WIP должно быть равно 1, при окончании процесса – 0. Программатор должен ожидать обнуления этого бита перед переходом к следующему шагу.

Использование встроенных функций программного обеспечения позволяет автоматически контролировать все этапы, снижая риск повреждения данных и обеспечивая корректность записи.

Проверка целостности прошивки и устранение возможных ошибок

После загрузки дампа прошивки для Mx25l25635emi 12g важно провести проверку контрольной суммы (CRC) или хэш-суммы файла. Это позволяет удостовериться, что данные не повреждены и полностью соответствуют оригиналу. Для проверки используют встроенные функции программного обеспечения программатора или сторонние утилиты, поддерживающие алгоритмы CRC32, MD5 или SHA-1.

Если проверка показала несоответствие, необходимо загрузить прошивку повторно с надёжного источника. Перед повторной записью рекомендуется очистить память микросхемы командой стирания (Erase) в ПО программатора.

Во время записи стоит следить за статусом процесса через индикаторы или логи программы. Ошибки записи могут возникать из-за нестабильного питания, плохого контакта с микросхемой или несовместимости версий ПО и микросхемы. Для исключения сбоев нужно обеспечить стабильное напряжение питания, проверить корректность подключения и использовать совместимое ПО с прошивкой.

После записи необходимо провести считывание микропрограммы и сравнить полученный дамп с исходным файлом. Совпадение по байтам подтверждает корректность прошивки. При расхождениях проверяют физическое состояние контактов, а также выполняют повторную запись с предварительным стиранием.

Если ошибки повторяются, следует проверить версию микропрограммы, совместимость программатора и прошивки, а также возможность аппаратных неисправностей самого программатора или микросхемы. В случае аппаратных дефектов помогает замена компонентов или использование другого устройства для записи.

Вопрос-ответ:

Какие основные шаги нужны для прошивки программатора с микросхемой Mx25l25635emi 12g?

Прошивка начинается с выбора подходящего программного обеспечения, которое поддерживает работу с микросхемой Mx25l25635emi 12g. Далее необходимо подключить микросхему к программатору через адаптер или панель, проверить правильность соединений и выставить соответствующее напряжение питания. После этого загружают файл прошивки, проверяют его контрольную сумму, запускают процесс записи и следят за индикаторами статуса. В конце важно провести верификацию, чтобы убедиться в корректности записи.

Как определить, что прошивка для Mx25l25635emi 12g подходит именно для моего программатора?

Для начала нужно сверить параметры микросхемы и программное обеспечение. Прошивка должна точно соответствовать модели Mx25l25635emi 12g, а программное обеспечение — поддерживать работу с данной микросхемой и вашим конкретным программатором. Часто производители программаторов указывают совместимые прошивки и версии ПО. Проверка контрольной суммы файла прошивки помогает убедиться в его целостности и совместимости. Если возникают сомнения, стоит обратиться к документации или проверить форумы, где обсуждают именно вашу модель программатора.

Какие ошибки могут возникнуть при прошивке Mx25l25635emi 12g и как их устранить?

Часто встречаются ошибки из-за неправильного подключения микросхемы или несоответствия напряжения питания. Иногда причиной может стать поврежденный файл прошивки или несовместимость версии программного обеспечения. При появлении сообщений об ошибках записи или проверки стоит проверить контакты адаптера, заменить кабели и убедиться в корректности выбранного файла. Если проблема сохраняется, имеет смысл попробовать другую версию ПО или проверить сам программатор на аппаратные неисправности.

Как проверить целостность прошивки перед её записью в микросхему Mx25l25635emi 12g?

Целостность прошивки обычно проверяют с помощью контрольной суммы — CRC или MD5. Эти значения предоставляются вместе с файлом прошивки. После загрузки файла в программу для прошивки можно запустить проверку контрольной суммы. Если значение совпадает с оригинальным, файл не повреждён и готов к записи. Такая проверка помогает избежать записи неисправного кода, который может привести к некорректной работе микросхемы.

Какие параметры питания нужно учитывать при прошивке микросхемы Mx25l25635emi 12g?

Для микросхемы Mx25l25635emi 12g важно правильно выставить напряжение питания — обычно это 3,3 В. Слишком высокое напряжение может повредить микросхему, а слишком низкое — вызвать сбои при записи. Кроме того, желательно контролировать стабильность питания и наличие защиты от перегрузок. Перед началом процедуры стоит проверить параметры питания программатора и при необходимости скорректировать настройки, чтобы избежать ошибок и продлить срок службы устройства.

Какие шаги нужно выполнить для правильной прошивки программатора на микросхему Mx25l25635emi 12g?

Прошивка программатора для Mx25l25635emi 12g требует соблюдения определённого порядка действий. Сначала необходимо подключить микросхему к программатору через соответствующий адаптер или панель, учитывая правильное расположение контактов. Затем нужно выбрать подходящее программное обеспечение, совместимое с моделью микросхемы, и загрузить файл прошивки. После этого важно настроить параметры питания и проверить их соответствие техническим требованиям микросхемы. Запись прошивки выполняется через интерфейс ПО, при этом рекомендуется контролировать статус процесса и следить за предупреждениями или ошибками. По завершении записи следует проверить целостность прошивки путём сравнения данных и выполнить тестирование работоспособности устройства. Несоблюдение последовательности или ошибок в настройках может привести к сбоям.

Какие возможны причины ошибок при прошивке Mx25l25635emi 12g и как их устранить?

Ошибки при прошивке Mx25l25635emi 12g могут появляться по разным причинам. Часто они связаны с неправильным подключением микросхемы к программатору, например, неверной ориентацией или плохим контактом. Неподходящее или повреждённое программное обеспечение тоже способно вызвать сбои. Иногда проблемы возникают из-за неправильных настроек напряжения питания, что может повредить микросхему или привести к некорректной записи данных. Чтобы исправить ситуацию, следует проверить соединения, убедиться, что используется файл прошивки, соответствующий модели, а также убедиться в корректности настроек ПО и параметров питания. Если ошибка повторяется, можно попробовать обновить драйверы программатора или использовать другой адаптер. В некоторых случаях помогает повторная загрузка файла прошивки с проверкой контрольной суммы.
