Что такое маска на печатной плате

Маска на печатной плате – это тонкий слой полимерного материала, который наносится на поверхность платы для защиты меди и изоляции отдельных участков. Она предотвращает короткие замыкания между соседними дорожками и контактными площадками, особенно при пайке и эксплуатации платы в условиях повышенной влажности или загрязнений.

Основная функция маски – защитить медные дорожки от окисления и механических повреждений, сохраняя электропроводимость и надежность соединений. Без маски вероятность выхода из строя из-за случайных замыканий или коррозии существенно возрастает.

Типы масок варьируются от жидких фотополимеров, наносимых методом трафаретной печати или распыления, до сухих пленок. Выбор зависит от технологии производства, требуемой толщины покрытия и специфики конечного изделия.

Правильное нанесение маски требует точности в соблюдении допусков по толщине (обычно 15-30 микрон) и чистоты поверхности. Нарушение технологического процесса ведет к дефектам, ухудшающим электрические параметры и долговечность платы.

Материалы, из которых изготавливают маску на плате

Для производства маски на печатной плате применяют специальные полимерные материалы, обеспечивающие защиту и изоляцию дорожек. Основные группы материалов:

• Сухие фотополимерные смолы – наиболее распространённый вариант. Наносятся на плату методом трафаретной печати или ламинирования. После экспонирования ультрафиолетом формируют твёрдую защитную плёнку, устойчивую к химикатам и механическим повреждениям.
• Жидкие фотополимеры – наносятся распылением или кистью, применяются для плат с высокой плотностью элементов и сложной геометрией. Позволяют создавать более тонкий и равномерный слой маски.
• Полиимидные покрытия – используются в специализированных и гибких платах. Обладают высокой термостойкостью (до 300 °C), сохраняют свойства при экстремальных условиях эксплуатации.
• Эпоксидные смолы с добавками – применяются для создания жёсткой и прочной маски, устойчивой к истиранию и воздействию растворителей. Часто используются в промышленных и автомобильных электронах.

Выбор материала зависит от требований к термостойкости, химической стойкости, толщине защитного слоя и технологии монтажа компонентов. Для поверхностного монтажа обычно предпочтительнее фотополимерные маски толщиной 15–25 мкм, обеспечивающие точное покрытие и минимальные деформации.

Рекомендуется проверять совместимость материала маски с процессами пайки (особенно с бессвинцовой пайкой), так как некоторые составы могут выделять газы или изменять адгезию при нагреве.

Как маска защищает дорожки и контакты печатной платы

Маска на печатной плате представляет собой тонкий слой полимерного материала, наносимый на медные дорожки и контактные площадки. Она препятствует окислению меди, что сохраняет электропроводность и предотвращает ухудшение соединений со временем.

Защитный слой также изолирует дорожки от механических повреждений и загрязнений – пыли, влаги, остатков флюса после пайки. Это снижает риск коротких замыканий и дефектов при эксплуатации.

Кроме того, маска предотвращает случайное спаивание соседних дорожек при автоматической пайке, благодаря точному ограничению области воздействия припоя только на контактные площадки.

Материал маски устойчив к химическим воздействиям, что важно при агрессивных условиях эксплуатации, например, в электронике промышленного или автомобильного класса.

Рекомендуется использовать маску толщиной от 15 до 30 микрон для обеспечения надежной защиты без ухудшения точности нанесения и последующей сборки.

Роль маски при пайке и монтаже компонентов

Маска на печатной плате выполняет ключевую функцию контроля процессов пайки и монтажа компонентов. Она ограничивает область нанесения припоя, защищая от случайного замыкания между соседними контактами и дорожками.

Основные задачи маски в процессе пайки:

• Изоляция токоведущих дорожек от попадания припоя и флюса.
• Обеспечение точного расположения припоя на контактных площадках компонентов.
• Снижение риска образования коротких замыканий и дефектов пайки.

При монтаже поверхностного монтажа (SMD) маска позволяет удерживать небольшие капли припоя именно на нужных площадках, что упрощает автоматическую сборку и повышает качество соединений.

Рекомендуется использовать маску с толщиной слоя от 20 до 40 микрон, что обеспечивает достаточную защиту и хорошую адгезию припоя. При тонкопленочных масках важно правильно выбрать материал, совместимый с технологией пайки (волновой, бессвинцовой, пайкой в печи).

Ошибки в нанесении маски, такие как смещение или неправильный размер отверстий, могут привести к неполноценной пайке или мостикам между контактами, что ухудшает надежность изделия.

Для монтажа компонентов с большими контактами или через отверстия маска часто не наносится на сам контакт, но должна надежно защищать окружающие области, чтобы избежать нежелательного контакта с припоем.

При ручной пайке маска облегчает визуальный контроль и предотвращает растекание припоя за пределы контактных площадок, что ускоряет и упрощает процесс.

Влияние маски на электромагнитную совместимость платы

Маска на печатной плате уменьшает риск возникновения паразитных емкостей между проводниками, снижая уровень высокочастотных наводок и помех. Защитный слой изоляции ограничивает утечки тока, что уменьшает шумы и интерференцию в радиочастотном диапазоне.

Правильный выбор толщины и материала маски влияет на диэлектрические свойства поверхности. Тонкая, равномерная маска снижает отражение и рассеяние электромагнитных волн, что улучшает параметры экранирования платы.

Маска препятствует коррозии и окислению медных дорожек, сохраняет стабильность сопротивления контактов и минимизирует изменения электрических характеристик со временем. Это напрямую влияет на стабильность работы схемы в условиях электромагнитных помех.

Разрывы и дефекты маски создают участки с изменённым импедансом, усиливая паразитные излучения. Поэтому контроль качества нанесения маски критичен для обеспечения требуемого уровня ЭМС.

Использование масок с антипиреновыми добавками и повышенной стойкостью к высоким температурам помогает сохранить целостность покрытия при пайке и эксплуатации, что положительно сказывается на электромагнитной устойчивости платы.

Рекомендуется проектировать расположение маски с учётом критичных зон высокочастотных цепей и экранирующих элементов, чтобы обеспечить максимальное подавление электромагнитных помех и предотвратить наводки между сигналами.

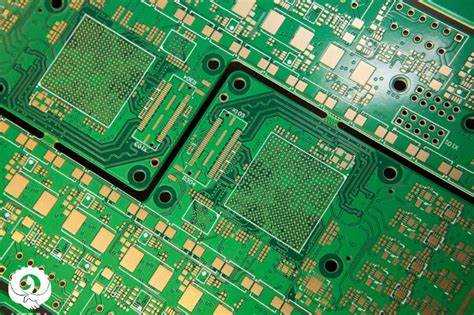

Типы масок: жидкая, твердотельная и фоточувствительная

Жидкая маска наносится распылением или кистью и представляет собой полимерное покрытие, которое после нанесения отвердевает при термообработке. Ее толщина обычно составляет от 10 до 30 микрон. Жидкая маска обеспечивает хорошую адгезию и подходит для плат с неровной поверхностью и сложной геометрией. Рекомендуется использовать при прототипировании и мелкосерийном производстве, поскольку корректировка покрытия возможна локально.

Твердотельная маска выпускается в виде пленки или листа толщиной 25-50 микрон. Ее наносят механическим способом – наклеиванием на поверхность платы с последующей термообработкой для закрепления. Этот тип маски отличается стабильной толщиной и равномерным покрытием, что снижает риск повреждения дорожек при пайке. Твердотельная маска подходит для серийного производства с жесткими требованиями к качеству и повторяемости.

Фоточувствительная маска содержит фотополимер, который при экспонировании ультрафиолетовым светом полимеризуется в заданных местах. Процесс включает нанесение жидкой фоточувствительной массы, экспонирование через фотошаблон, проявку и термообработку. Этот метод обеспечивает точное формирование окон для пайки с допусками до 50 микрон. Используется в производстве сложных плат с мелким шагом компонентов и при массовом производстве.

Технология нанесения маски на плату в производстве

Нанесение маски на печатную плату начинается с подготовки поверхности – плата должна быть очищена от загрязнений и остатков флюса. Чистота критична для адгезии масочного материала.

Основные методы нанесения маски – шелкография, дисперсионное напыление и фотолитография. При шелкографии через трафарет наносится жидкая маска с помощью ракеля. Этот способ эффективен для средних и больших серий с толщиной слоя 10-30 микрон.

Дисперсионное напыление применяют для тонких и равномерных покрытий. Маска распыляется в виде мелкодисперсного тумана, что снижает дефекты и повышает качество защиты дорожек.

Фотолитографический метод используют при необходимости точечного открытия контактов. На плату наносится фоточувствительный слой, затем через маску с шаблоном выдерживают УФ-облучение. После проявления удаляется экспонированная или неэкспонированная часть, в зависимости от типа маски.

После нанесения маски проводится термообработка для полимеризации и закрепления слоя. Температура и время выдержки зависят от типа материала – обычно 150-180 °C в течение 10-30 минут.

Контроль качества включает проверку толщины слоя, отсутствие пропусков и трещин, а также точность открытия контактных площадок. Для этого используют оптический контроль и измерения толщиномерами.

Как проверить качество маски на готовой плате

Первый шаг – визуальный контроль с помощью увеличительного стекла или микроскопа. Проверяют равномерность покрытия, отсутствие трещин, пузырей и пропусков в маске. Особое внимание уделяют краям дорожек и контактных площадок – маска должна плотно прилегать и не заходить на паяемые поверхности.

Далее проводят измерение толщины масочного слоя. Оптимальная толщина обычно составляет от 15 до 30 микрон в зависимости от технологии. Толщину измеряют толщиномером покрытий или оптическим микроскопом с помощью калиброванной шкалы.

Тест на адгезию проводят методом скотча: на поверхность маски наклеивают липкую ленту, резко отрывают и проверяют, остались ли следы маски на ленте. Отслоение указывает на низкое качество нанесения или неправильный выбор материала.

Для оценки устойчивости к химическим воздействиям плату погружают в флюс или растворитель, имитирующий технологические процессы пайки. После этого повторно проверяют целостность и сохранность маски.

Электрические тесты помогают выявить короткие замыкания и утечки, которые могут возникнуть из-за повреждений или дефектов маски. С помощью омметра или специализированного тестера измеряют сопротивление между соседними дорожками.

Наконец, проводят испытания на термостойкость: плату подвергают циклам нагрева и охлаждения, имитируя пайку. Маска не должна трескаться или отслаиваться после термонагрузок.

Документирование результатов и систематический контроль на каждом этапе производства обеспечивает стабильное качество маски на печатных платах.

Причины дефектов маски и методы их устранения

Механические повреждения возникают при неправильной транспортировке или обработке платы после нанесения маски. Наличие микротрещин связано с чрезмерной толщиной слоя или несоответствующей температурой сушки.

Для устранения дефектов важна тщательная очистка платы перед нанесением, включая удаление остатков флюса и обезжиривание. Контроль влажности и температуры в процессе сушки предотвращает растрескивание и пузырение.

Рекомендуется использовать проверенные материалы масок, совместимые с технологией производства и условиями эксплуатации. Повторное нанесение допускается только после полного удаления дефектного слоя специальными химическими растворителями.

Для контроля качества применяют оптический и микроскопический анализ. Автоматизированные системы визуального контроля позволяют выявить микродефекты на ранних стадиях и предотвратить выход бракованной продукции.

Вопрос-ответ:

Что представляет собой маска на печатной плате и из каких материалов она изготавливается?

Маска на печатной плате — это тонкий слой изоляционного покрытия, наносимый на поверхность платы, чтобы защитить медные дорожки и контактные площадки от повреждений, окисления и коротких замыканий. Обычно для маски используют полимерные материалы, такие как эпоксидные смолы с добавками, фоточувствительные полимеры или жидкие лаки. Выбор зависит от технологии производства и требований к устойчивости к температурам и химикатам.

Какая роль маски при процессе пайки компонентов на печатной плате?

Маска помогает точно ограничить области, где должна происходить пайка, предотвращая попадание припоя на нежелательные участки. Это снижает риск коротких замыканий и обеспечивает надежное соединение компонентов. Кроме того, маска защищает соседние дорожки от термического и химического воздействия во время пайки, что повышает качество монтажа и долговечность платы.

Какие дефекты маски могут возникнуть и как они влияют на работу платы?

Наиболее распространённые дефекты — трещины, отслоения, пропуски и неравномерное нанесение покрытия. Трещины могут привести к попаданию влаги и коррозии медных дорожек. Отслоения и пропуски открывают проводники, создавая риск коротких замыканий или ухудшения электрических характеристик. Такие дефекты могут привести к сбоям в работе устройства и снижению его срока службы.

Какие методы применяются для проверки качества маски на готовой печатной плате?

Контроль качества включает визуальный осмотр под микроскопом, проверку толщины покрытия с помощью специализированного оборудования, а также тесты на адгезию и стойкость к химическим воздействиям. Электрические тесты помогают выявить пробои или короткие замыкания, вызванные дефектами маски. В некоторых случаях применяют ультрафиолетовое освещение, чтобы обнаружить скрытые повреждения и нарушения покрытия.

Влияет ли маска на электромагнитную совместимость (ЭМС) печатной платы и каким образом?

Да, покрытие может уменьшать паразитные емкости между дорожками и экранировать отдельные участки платы, что снижает излучение электромагнитных помех. Правильно подобранная и нанесённая маска уменьшает вероятность возникновения наводок и повышает стабильность работы схемы в сложных электромагнитных условиях. Однако эффект зависит от толщины и свойств материала маски.

Что такое маска на печатной плате и зачем она нужна?

Маска на печатной плате — это тонкий слой изоляционного материала, который наносится на поверхность платы после изготовления проводящих дорожек. Она выполняет несколько функций: защищает медные дорожки от механических повреждений, предотвращает короткие замыкания между соседними контактами, уменьшает коррозию и окисление металла. Кроме того, маска помогает при монтаже компонентов, ограничивая область пайки и снижая риск попадания припоя на лишние участки платы.
