Как найти неисправность на плате без схемы

Работа с платой без наличия схемы требует системного подхода и точного применения инструментов. В первую очередь важно оценить визуальное состояние компонентов – наличие оплавлений, вздутий конденсаторов, трещин в дорожках или коррозии. Эти признаки часто указывают на локальные повреждения, которые можно быстро обнаружить без дополнительных документов.

Следующий шаг – проверка ключевых элементов мультиметром в режиме прозвонки и измерения сопротивления. Обратите внимание на обрыв цепей, короткие замыкания и падения напряжения. Проверка напряжения питания на различных точках платы помогает локализовать неисправный участок.

Для поиска дефектов можно использовать метод сравнения с исправным аналогом или ориентироваться на типичные схемотехнические решения, характерные для данного устройства. Практика показывает, что старт с проверки питания, стабилизаторов и основных микросхем дает наибольший результат при отсутствии схемы.

Наконец, применение тепловизора или простого термодатчика помогает выявить перегревы компонентов, что нередко служит признаком неисправности. Постепенное комплексное тестирование и логический анализ сигналов позволяет точно определить причину сбоя без привлечения документации.

Подготовка инструментов и необходимых материалов для диагностики

Для поиска неисправностей без схемы потребуется мультиметр с функцией прозвонки и измерения напряжения. Обязательно наличие паяльника с тонким жалом и припоя с флюсом для ремонта контактов.

Понадобятся тестовые провода с зажимами «крокодил» для удобства подключения к элементам платы. Используйте увеличительное стекло или лупу с подсветкой для детального осмотра микросхем и дорожек.

При работе с многослойными платами полезен термопистолет или фен для снятия компонентов без повреждений. Рекомендуется иметь под рукой набор отверток и пинцетов для аккуратного демонтажа деталей.

Запас конденсаторов и резисторов типичных номиналов пригодится для замены подозрительных элементов. Также важно подготовить антистатический браслет и поверхность, чтобы избежать повреждения платы статическим электричеством.

Для фиксации результатов полезно вести записи или делать фотографии с помощью смартфона, что поможет отслеживать шаги диагностики и восстановления.

Определение внешних признаков повреждений на плате

Первый этап диагностики – визуальный осмотр платы при хорошем освещении и, при возможности, с помощью увеличительного стекла. Ищут потемнения, следы перегрева, обгоревшие участки, которые указывают на короткое замыкание или перегрузку.

Проверяют целостность пайки, особенно возле разъёмов и под крупными компонентами. Трещины или отслоения могут вызвать прерывистые контакты и нестабильную работу.

Повреждения дорожек выражаются в обрывах или темных пятнах. Местные дефекты дорожек можно выявить по изменению цвета и шероховатости поверхности.

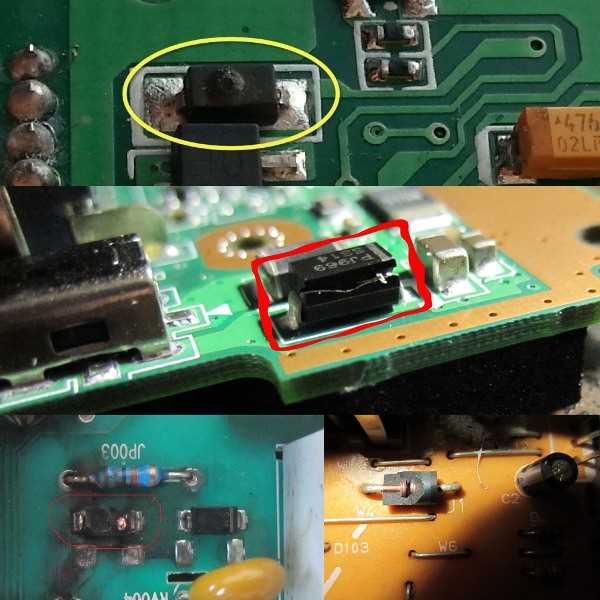

Осматривают микросхемы на предмет трещин корпуса, сколов и следов механического воздействия. Иногда причиной являются дефекты контактных площадок под компонентом.

Контролируют наличие коррозии и следов влаги, особенно возле батарей и разъёмов. Коррозия приводит к окислению и ухудшению проводимости.

Проверяют целостность предохранителей и плавких вставок. Внешние признаки их повреждения – потемнение корпуса или разрушение.

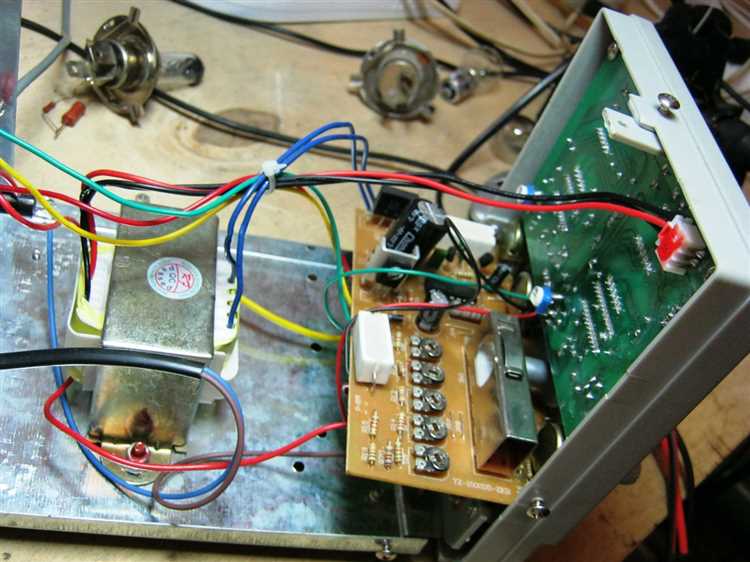

Пошаговая проверка компонентов мультиметром без схемы

Для конденсаторов измерьте сопротивление на постоянном токе. Здоровый электролитический конденсатор на высоких значениях сопротивления показывает рост сопротивления с течением времени (эффект заряда). При низких или постоянных показаниях возможен пробой или короткое замыкание.

Диоды проверяйте режимом прозвонки. Мультиметр в прямом направлении должен показать падение напряжения в пределах 0.5–0.8 В, в обратном – отсутствие проводимости (OL или очень высокое сопротивление). Если оба направления показывают проводимость или наоборот – неисправность.

Транзисторы тестируют измерением переходов между базой, эмиттером и коллектором. Используйте функцию проверки диодов для каждого перехода: база-эмиттер и база-коллектор должны вести себя как диоды с типичным падением напряжения около 0.6–0.7 В. Проводимость между коллектором и эмиттером при отсутствии базового сигнала недопустима.

Для проверки интегральных микросхем без схемы измерьте питание и землю, чтобы убедиться в подаче напряжения. С помощью мультиметра в режиме прозвонки проверьте цепи питания на короткое замыкание и исправность предохранителей или защитных элементов в цепи питания.

Проверка обрывов и коротких замыканий на дорожках производится замером сопротивления между точками печатной платы, ориентируясь на видимые соединения и логику расположения компонентов. Для оценки исправности обмоток катушек и трансформаторов измеряйте сопротивление каждой обмотки; аномально низкое или высокое значение свидетельствует о повреждении.

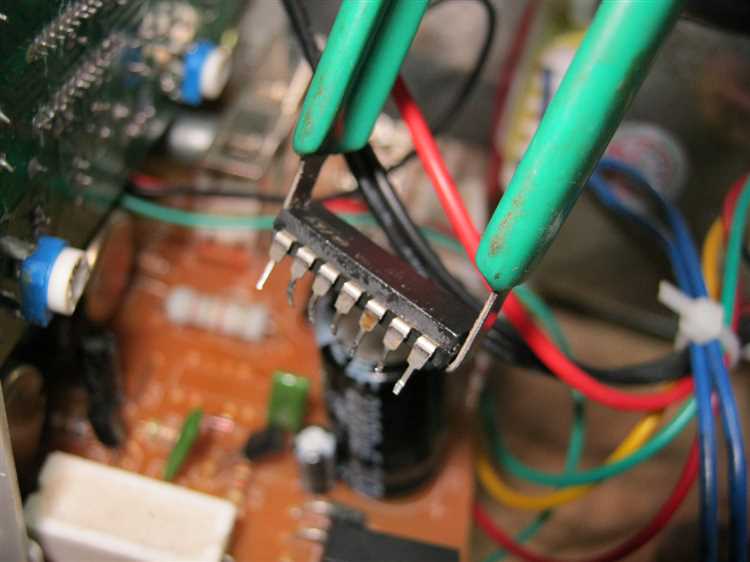

Методы поиска обрывов и коротких замыканий на дорожках

Для обнаружения обрывов дорожек используют мультиметр в режиме прозвонки или измерения сопротивления. При нормальном состоянии цепи сопротивление между соседними точками должно быть близко к нулю или очень низким. Если прибор показывает разрыв (бесконечное сопротивление), значит дорожка повреждена.

Пошаговый алгоритм проверки обрывов:

1. Выберите точки на дорожке с двух сторон подозреваемого участка.
2. Подключите щупы мультиметра к этим точкам.
3. Измерьте сопротивление. Если значение высокое или отсутствует прозвонка, локализуйте место обрыва, проверяя промежуточные участки.

При поиске коротких замыканий мультиметр устанавливают в режим измерения сопротивления. В норме между соседними дорожками должно быть большое сопротивление или отсутствие проводимости.

Чтобы выявить короткое замыкание, выполняют следующие действия:

1. Измеряют сопротивление между соседними дорожками или элементами, которые не должны быть соединены напрямую.
2. Если сопротивление близко к нулю, проверяют участок визуально на наличие повреждений, припойных мостиков, загрязнений.
3. При подозрении на скрытое замыкание проводят последовательное локальное измерение, перемещая щупы вдоль дорожек.

Дополнительно применяют методы локального прогрева или легкого механического воздействия, чтобы выявить нестабильные контакты и микротрещины, влияющие на целостность дорожек.

Для удобства используют увеличительное стекло или микроскоп, чтобы обнаружить визуальные повреждения и поврежденные участки с изолирующим покрытием.

В сложных случаях применяют тестирование с помощью источника питания и токоограничивающего резистора, наблюдая за поведением платы и местом нагрева, что указывает на замыкание.

Использование логического пробника для проверки сигналов

Перед началом измерений важно проверить калибровку пробника, чтобы избежать ложных срабатываний. Для этого подключите его к известному источнику сигнала, например, к выходу тактового генератора, если он доступен.

Используйте режимы пробника для различения уровней напряжения логических 0 и 1, учитывая стандарты применяемой логики (например, TTL или CMOS). Если пробник оснащён возможностью захвата и индикации нескольких уровней частоты, это помогает выявить нестабильные сигналы и помехи.

При подозрении на короткое замыкание или обрыв полезно сравнивать сигналы на соседних элементах или симметричных линиях, чтобы локализовать дефект. Логический пробник удобен для тестирования сигнальных линий, к которым сложно подключить осциллограф из-за ограниченного пространства.

Не рекомендуется использовать логический пробник на линиях с высоким напряжением или силовых цепях без соответствующих предохранительных мер, чтобы избежать повреждения прибора и платы.

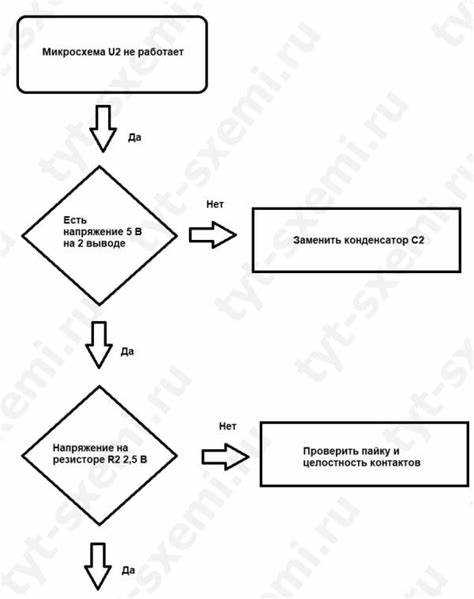

Проверка питающих цепей и стабилизаторов напряжения

Питание платы – ключевой участок для диагностики. Нарушения в питающих цепях и стабилизаторах часто вызывают полный отказ устройства или нестабильную работу.

Последовательность проверки:

1. Измерьте напряжение на входе питания платы, используя мультиметр в режиме постоянного напряжения. Убедитесь, что источник питания выдает заявленное напряжение без значительных перепадов.
2. Проверьте целостность и сопротивление входных цепей питания. Обрыв или повышенное сопротивление в проводниках и разъемах вызывает падение напряжения.
3. Выявите на плате стабилизаторы напряжения (линейные или импульсные) – чаще всего это интегральные схемы с маркировкой и расположением рядом с входом питания.
4. Измерьте напряжение на выходах стабилизаторов. Значение должно совпадать с указанным в документации или маркировке компонента. Значительное отклонение свидетельствует о неисправности стабилизатора или цепи его питания.
5. Проверьте наличие пульсаций на выходе стабилизаторов с помощью осциллографа. Пульсации выше допустимого уровня указывают на проблемы с фильтрующими конденсаторами или внутренние сбои стабилизатора.
6. Осмотрите силовые элементы (дроссели, конденсаторы, диоды) в цепи стабилизации на предмет внешних повреждений, вздутий, обугливания.
7. Для стабилизаторов с регулируемым выходом измерьте напряжение опорного входа (если доступен) и управляющего сигнала для оценки корректности работы.
8. Если есть подозрение на короткое замыкание, измерьте сопротивление нагрузки на выходе стабилизатора при выключенном питании. Очень низкое сопротивление может указывать на поврежденные компоненты или замыкания.

Часто неисправность питающих цепей выявляется именно при контроле выходных напряжений стабилизаторов и анализе отклонений от нормы. Корректная диагностика требует точных измерений и понимания заявленных параметров компонентов.

Фиксация и анализ результатов для локализации неисправности

Для системного поиска неисправности необходимо документировать каждое измерение и наблюдение. Фиксируйте параметры напряжений на ключевых точках платы, используя мультиметр с точностью до сотых вольта. Отмечайте значения напряжений при разных состояниях устройства – включено, выключено, в режиме ожидания.

Собранные данные сравнивайте между аналогичными участками платы, если они повторяются, или с типичными значениями для подобных схем, используя справочные материалы или datasheet компонентов. Поиск аномалий – ключ к локализации неисправности.

Создавайте визуальные схемы или простые графики, отображающие напряжения и сигналы в критических точках платы. Это помогает выявить отклонения и тенденции, например, падения напряжения, которые указывают на короткое замыкание или обрыв.

Систематический анализ включает последовательное исключение исправных узлов на основе полученных данных. Если измерения на определённом участке совпадают с ожидаемыми, фокус смещается на соседние участки, где наблюдаются несоответствия.

Применяйте метод индукции: выявленные признаки неисправности используются для планирования дальнейших проверок с более точными инструментами – осциллографом, тестером компонентов, что ускоряет процесс ремонта без схемы.

Вопрос-ответ:

Как проверить питание на плате, если нет схемы и подозрение на неисправность?

Для проверки питания без схемы нужно найти точки подачи напряжения на плате — обычно это контакты разъёмов питания или выводы стабилизаторов. Используйте мультиметр в режиме измерения постоянного напряжения и замеряйте между «землёй» (металлический корпус, общий контакт) и питающими точками. Если напряжения отсутствуют или значительно ниже нормы, следует проверить компоненты, которые стабилизируют и фильтруют питание, например, диоды, конденсаторы, стабилизаторы. Часто внешние признаки повреждений, такие как подгоревшие элементы или вздутые конденсаторы, помогают локализовать проблему.

Какие методы подойдут для поиска короткого замыкания на плате без использования схемы?

При подозрении на короткое замыкание нужно измерить сопротивление между питанием и землёй на выключенной плате. Если сопротивление очень низкое, значит, где-то есть замыкание. Для локализации используйте поэтапное отключение участков платы — если есть возможность, отсоединяйте модули или выпаивайте подозрительные компоненты, чтобы увидеть, изменится ли сопротивление. Также помогает визуальный осмотр и тепловизор: замыкание обычно вызывает нагрев в определённой области платы.

Как правильно проверить работоспособность микросхемы без схемы и спецоборудования?

Проверка микросхемы без схемы и сложных приборов начинается с замера питающих напряжений на её выводах. Затем стоит проверить наличие выходных сигналов при включении устройства — для этого можно использовать простой логический пробник или мультиметр в режиме измерения напряжения постоянного или переменного тока. Если микросхема сильно греется без видимой причины, это сигнал неисправности. Иногда помогает замена подозрительного компонента на заведомо исправный аналог, чтобы проверить влияние на работу платы.

Какие признаки указывают на механические повреждения платы и как они влияют на поиск неисправности без схемы?

Механические повреждения часто проявляются трещинами на плате, оторванными дорожками, отломанными контактами или корпусами компонентов. Такие повреждения вызывают разрывы электрических цепей или плохой контакт, что может приводить к неработоспособности узла. Визуальный осмотр с увеличительным стеклом помогает обнаружить дефекты. Для проверки целостности дорожек используют прозвонку мультиметром. Механические повреждения усложняют диагностику без схемы, но внимательное изучение физического состояния помогает сориентироваться, где сосредоточить дальнейшие замеры и тесты.
