Понимание пути тока в электрической схеме – ключ к диагностике неисправностей, проверке правильности подключения и созданию новых цепей. Электрический ток всегда течёт от точки с более высоким потенциалом к точке с более низким, и этот маршрут определяется расположением источника питания, компонентов и соединений.
Следует проследить все активные элементы – резисторы, диоды, транзисторы, – поскольку они влияют на направление и форму тока. Например, диод пропускает ток только в одном направлении, а это значит, что путь тока будет ограничен его проводимостью.
При анализе замкнутых цепей важно учитывать правило Кирхгофа: сумма токов, входящих в узел, равна сумме токов, выходящих из него. Это позволяет точно рассчитать, какие ветви схемы проводят ток и с какой силой. Для сложных схем рекомендуется использовать метод узлового анализа или закон Ома для расчёта токов через конкретные участки.
Полезно визуализировать ток как поток от «+» к «–» на схеме, а затем поочерёдно отмечать каждый элемент, через который он проходит. Если имеются конденсаторы или катушки индуктивности, необходимо учитывать их реактивное сопротивление, особенно при переменном токе.
Как понять, где находится источник питания и его полярность
Для практической проверки можно использовать мультиметр:
- Установите режим измерения постоянного напряжения.
- Если на экране прибора отображается положительное значение, красный щуп находится на «+», чёрный – на «−».
- Если значение отрицательное – полярность щупов относительно источника перепутана.
Определение источника и его полярности критично при анализе токовых путей, так как ток всегда течёт от положительного полюса к отрицательному через внешнюю цепь (исключая внутреннюю структуру источника).
Как определить направление тока по закону Ома
Закон Ома устанавливает количественную зависимость между током, напряжением и сопротивлением: I = U / R, где I – ток, U – напряжение, R – сопротивление. Для определения направления тока нужно анализировать, где приложено напряжение и как включены элементы в цепь.
Направление тока совпадает с направлением от положительного полюса источника к отрицательному через внешнюю цепь. Это справедливо для условного (технического) тока. При наличии нескольких источников и ветвей применяется метод расчёта разностей потенциалов: ток всегда течёт из точки с более высоким потенциалом в точку с более низким.
Если в цепи известны значения напряжений и сопротивлений, направление тока определяется по положительному или отрицательному значению тока, рассчитанному по закону Ома. Например, при расчёте тока в ветви методом наложения или методом узловых потенциалов, если результат I получен положительным, то ток течёт в предполагаемом направлении. Если значение отрицательное – направление противоположно принятому при записи уравнения.
Направление тока можно также определить визуально в простых схемах, если известна полярность источника и включение резисторов. При прямом подключении резистора к источнику, ток течёт от положительной клеммы через резистор к отрицательной клемме. Изменение полярности приводит к обратному направлению тока.

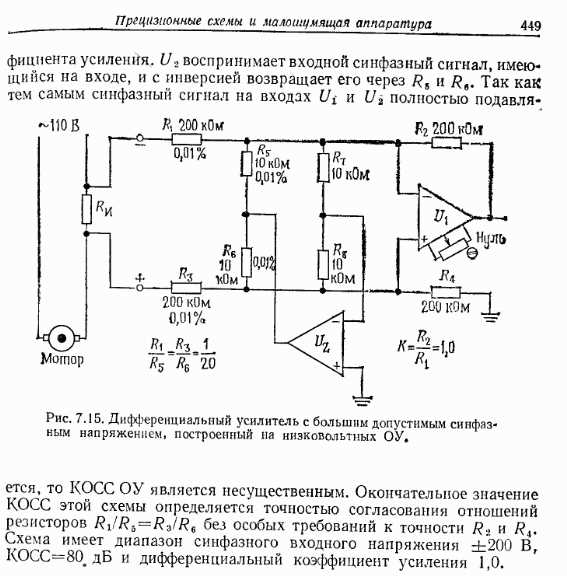

Как ток распределяется в параллельных ветвях схемы
Распределение тока подчиняется закону Ома: чем меньше сопротивление ветви, тем больше ток через неё. Если ветви обозначить как R₁, R₂ и т.д., а токи – I₁, I₂ соответственно, то при одинаковом напряжении U на каждой ветви, токи рассчитываются по формулам I₁ = U / R₁, I₂ = U / R₂ и т.д. Это позволяет определить долю тока, проходящую через каждую ветвь.
Общий ток, поступающий от источника, равен сумме токов всех параллельных ветвей: Iобщ = I₁ + I₂ + … + Iₙ. Таким образом, можно точно рассчитать, как именно распределяется ток в любой параллельной конфигурации.
Если одна из ветвей имеет очень малое сопротивление (например, из-за короткого замыкания), почти весь ток пойдёт по ней, что может привести к перегреву и повреждению компонентов. Поэтому важно учитывать токораспределение при проектировании схем.
Для упрощения анализа сложных параллельных схем можно заменить несколько параллельных сопротивлений их эквивалентом по формуле: 1/Rэкв = 1/R₁ + 1/R₂ + … + 1/Rₙ. После этого удобно рассчитать общий ток и обратно определить токи по каждой ветви, зная, что напряжение на всех участках остаётся постоянным.
Как влияет наличие заземления на путь тока
Заземление формирует дополнительный путь для протекания тока, который может быть как полезным, так и нежелательным в зависимости от конструкции схемы. В исправных цепях заземляющий провод обычно не участвует в основном токе, но при авариях или пробоях изоляции он становится ключевым каналом отвода тока, снижая риск поражения электрическим током.
В цепях переменного тока заземление может участвовать в распределении утечек, особенно при наличии помех или несимметричных нагрузок. Это может изменить фактический путь тока, если в схеме присутствуют паразитные ёмкости или импеданс между точками заземления. При неправильной топологии земли возможны токи по заземляющим шинам, вызывающие нежелательные наводки.
Для точного анализа пути тока необходимо учитывать, соединена ли нейтраль источника с землёй. В TN-системах заземление влияет на ток короткого замыкания и его направление, в то время как в IT-системах путь тока при пробое может быть значительно искажен из-за высокой импедансной связи с землёй.
В схемах с чувствительной электроникой рекомендуется избегать заземляющих петель. Они провоцируют циркулирующие токи, которые могут изменить путь сигнальных токов и вызвать ошибки измерения или шумы. Разделение сигнальной и силовой земли снижает риски неконтролируемого перераспределения токов через нежелательные пути.
При проектировании следует оценивать не только наличие заземления, но и его топологию, сопротивление, расстояние до других точек заземления и характер соединений. Это особенно важно в распределённых системах с множеством источников и потребителей, где путь тока может частично проходить через землю при наличии потенциалов между удалёнными точками.
Как использовать правило Кирхгофа для определения тока в узлах
Правило Кирхгофа для узлов (первое правило Кирхгофа) формулируется так: алгебраическая сумма токов, входящих в узел, равна сумме токов, выходящих из узла. Это позволяет составлять уравнения для расчёта неизвестных токов в ветвях, сходящихся в одной точке схемы.
Для применения правила необходимо выбрать направление токов – произвольно, но последовательно. Входящие токи обозначают со знаком «плюс», выходящие – со знаком «минус» (или наоборот, но важно соблюдать единый подход в рамках одного узла). Далее составляется уравнение, отражающее баланс токов в узле.
Рассмотрим пример. Допустим, в узел A входят токи I₁ и I₂, а выходит ток I₃. По правилу Кирхгофа:
I₁ + I₂ − I₃ = 0
Если известно значение двух токов, можно найти третий:
I₃ = I₁ + I₂
В схемах с несколькими узлами необходимо составить по одному уравнению для каждого узла, исключая дублирование (одно из уравнений всегда можно выразить через остальные из-за линейной зависимости). Далее, используя систему линейных уравнений, можно определить все неизвестные токи.
Важно: при расчётах обязательно проверять направление токов после решения. Если в результате ток получился отрицательным, это означает, что его реальное направление противоположно выбранному изначально.
Использование правила Кирхгофа позволяет точно проследить, как ток распределяется в сложной разветвлённой схеме, особенно при наличии параллельных и последовательных соединений, разветвлений и множественных источников питания.
Как ток проходит через переключатели и реле
Переключатели и реле управляют направлением и наличием тока в цепи за счёт замыкания и размыкания контактов. Их состояние напрямую влияет на электрический путь, доступный для прохождения тока.
В замкнутом положении переключателя ток течёт от одного контакта к другому, обеспечивая соединение участков цепи. В разомкнутом состоянии контактная группа прерывает ток, разрывая цепь. При анализе схемы необходимо:
- Определить тип переключателя: однополюсный, двухполюсный, с фиксированными или временными положениями.
- Выяснить, в каком положении находятся контакты при включении питания.
- Учесть, влияет ли положение переключателя на подачу питания на другие элементы (например, на катушку реле).
Реле работают иначе: они автоматически изменяют положение своих контактов под действием тока, протекающего через управляющую катушку. При подаче напряжения на катушку замыкаются нормально разомкнутые контакты (NO) и размыкаются нормально замкнутые (NC).
- Проверь, откуда подаётся ток на катушку реле и через какие элементы он проходит.
- Определи, какие контакты будут замкнуты после активации реле, и куда далее пойдёт ток.
- Проанализируй, как изменение состояния реле повлияет на другие цепи, к которым оно подключено.
При последовательном соединении реле и переключателей важно учитывать логику их взаимодействия: замкнутый переключатель может разрешать ток на катушку реле, а срабатывание реле в свою очередь – замыкать силовую цепь. Нельзя анализировать путь тока изолированно от логики их работы.

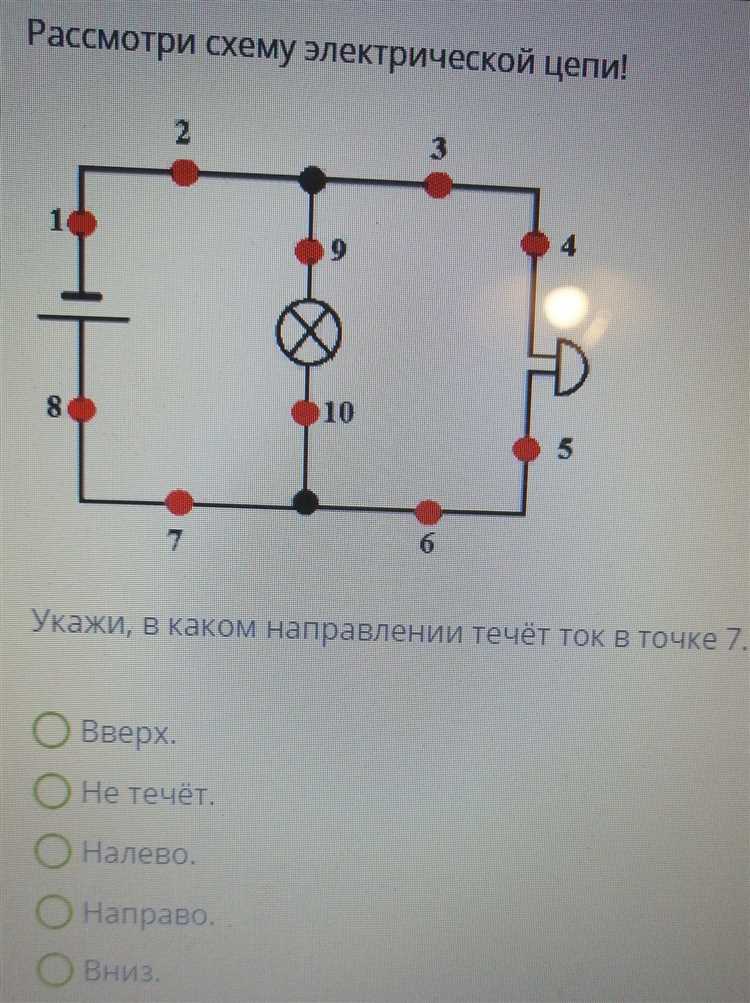

Как интерпретировать направление тока по обозначениям на схеме
Для источников напряжения стрелка направления тока обычно указывает выходной полюс, что позволяет определить стартовую точку пути тока. В сложных схемах с несколькими источниками важно учитывать полярность каждого, чтобы правильно определить направления токов в ветвях.
У компонентов, таких как диоды и транзисторы, стрелки показывают направление допустимого или основного тока. Например, у диода стрелка указывает направление прямого тока (от анода к катоду). Нарушение этого направления приводит к блокированию тока, что критично при анализе цепи.
На схемах переменного тока стрелки обозначают направление мгновенного положительного тока, но в общем случае ток меняет направление периодически. В таких случаях анализ проводят с учётом фаз и амплитуд, а направление по стрелкам служит для ориентировки.
Если стрелок нет, направление тока определяют исходя из полярности источников и условного направления, обычно от положительной к отрицательной клемме. Это важно для применения законов Кирхгофа и расчёта токов в узлах.
Некоторые схемы используют дополнительные обозначения, например, буквы I с индексами (I1, I2) и стрелками, указывающими направление предполагаемого тока. При расчётах направление токов может быть предположительным; отрицательный результат показывает, что ток течёт в обратную сторону.
Вопрос-ответ:
Как определить, где именно в схеме начинается путь тока?
Путь тока начинается от положительного вывода источника питания — это может быть батарея, аккумулятор или блок питания. На схеме обычно обозначены полярности, где «+» — точка начала тока, а «-» — точка возврата. Для определения направления тока нужно найти источник питания и проследить линии от его положительной клеммы к нагрузкам и далее к отрицательной клемме.
Почему ток не всегда течёт по самой короткой линии на схеме?
Ток распределяется в зависимости от сопротивления элементов и путей. Он выбирает те ветви, где сопротивление ниже, даже если физическая длина проводника больше. Таким образом, длина линии на схеме не определяет путь тока напрямую — важна общая сопротивление цепи на каждом участке.
Как понять направление тока через переключатель или реле на схеме?
Переключатели и реле показывают точки размыкания или замыкания цепи. Направление тока определяется по соединениям: если переключатель замкнут, ток течёт через него в направлении от источника питания к нагрузке. Если он разомкнут, ток не проходит. Для сложных схем с реле важно учитывать положение контактов и тип управления для правильного определения пути.
Как влияет наличие заземления на путь тока в схеме?
Заземление создаёт дополнительный путь для тока с низким сопротивлением. Это может изменить распределение токов в цепи, направляя их часть через землю, особенно в случае короткого замыкания или аварийных ситуаций. На схеме заземление обычно обозначается символом, и при анализе схемы важно учитывать, что часть тока может уходить именно через этот путь.
