Как сделать выключатель на светодиодную ленту

Светодиодная лента, как источник освещения, требует точного подхода к организации управления. Один из простейших и надёжных способов – установка обычного выключателя, обеспечивающего разрыв цепи питания. Такой способ удобен для управления освещением в шкафах, под мебелью, в коридорах и нишах, где не требуется диммирование или сценарное управление.

Для подключения выключателя к светодиодной ленте важно учитывать, что большинство лент питаются от постоянного тока 12 В или 24 В, а не от сети 220 В. Следовательно, выключатель нужно устанавливать не на входе сетевого напряжения, а после блока питания – в разрыв плюсового провода (положительный контакт «+»). При этом используются выключатели, рассчитанные на работу с низковольтными цепями.

Если питание подаётся через адаптер с разъёмом, потребуется разрезать плюсовой провод и соединить его через клеммы выключателя. При использовании открытой проводки удобно применять клеммники типа WAGO. Для скрытой установки – подрозетники с выключателями низковольтного типа. Важно соблюдать полярность подключения, чтобы не повредить ленту или блок питания при подаче питания.

Для подключения нескольких участков ленты через один выключатель следует использовать параллельную схему подключения. Последовательное соединение может вызвать падение напряжения и неравномерное свечение. При длине ленты более 5 метров рекомендуется подключение питания с двух сторон или установка усилителя сигнала, если схема включает управляющий модуль.

Перед монтажом обязательно уточните параметры блока питания: напряжение должно соответствовать ленте, а мощность – быть с запасом не менее 20–25% от расчётной нагрузки. Например, при потреблении 4,8 Вт/м для 5-метровой ленты требуется блок питания на 30 Вт, а лучше – на 36–40 Вт для надёжной работы.

Выбор подходящего типа выключателя для светодиодной ленты

Для управления светодиодной лентой применяют выключатели нескольких типов. Наиболее распространённые – клавишные, сенсорные, диммерные и инфракрасные. Выбор зависит от условий монтажа, требований к управлению яркостью и особенностей источника питания.

Клавишные выключатели удобны в простых схемах, где требуется лишь включение и выключение питания. Подходят для 12В и 24В лент при наличии блока питания с соответствующим напряжением. Важно учитывать ток – большинство стандартных моделей рассчитаны на 6–10 А, этого достаточно для большинства бытовых лент длиной до 10 м.

Сенсорные выключатели подходят для скрытого монтажа – например, внутри мебели или профиля. Некоторые варианты реагируют на прикосновение, другие – на приближение руки. Такие выключатели требуют постоянного питания 12В или 24В и обычно устанавливаются после блока питания, на стороне низкого напряжения.

Диммеры с выключателем позволяют не только включать и выключать ленту, но и регулировать яркость. Важно подбирать модель, совместимую с типом ленты – одноцветной или RGB. Некоторые диммеры поддерживают управление с пульта или через радиоканал. Устанавливаются в разрыв между блоком питания и лентой.

Инфракрасные выключатели применяются там, где требуется бесконтактное управление, например, в шкафах или под навесными полками. Они реагируют на движение или взмах руки. Требуют прямой видимости и стабильного питания 12–24В. Недопустимо использовать их до блока питания – только на стороне постоянного тока.

При выборе выключателя необходимо учитывать параметры ленты: напряжение, ток, мощность и длину. Кроме того, важно оценить условия эксплуатации – влажность, доступ к проводке, необходимость регулировки яркости или дистанционного управления.

Особенности подключения однополюсного выключателя

Однополюсный выключатель управляет только одним проводником – как правило, фазным. Это означает, что при его использовании важно соблюдать правильное подключение, чтобы избежать постоянного напряжения на нагрузке даже в выключенном состоянии.

Подключение осуществляется в следующей последовательности:

1. Определяется фазный и нулевой провод от блока питания (адаптера) ленты.
2. Фаза разрывается и подключается к входной клемме выключателя (обозначается как L или вход).
3. Выходная клемма выключателя соединяется с фазным входом адаптера светодиодной ленты.
4. Нулевой провод соединяется напрямую с соответствующим входом адаптера, минуя выключатель.

При монтаже важно учитывать:

• Нельзя подключать выключатель в разрыв нулевого провода – это нарушает требования безопасности и не отключает полностью питание с нагрузки.
• Если выключатель устанавливается в распределительной коробке, необходимо использовать термостойкие клеммы или пайку с термоусадкой для надёжного контакта.
• Сечение провода между выключателем и адаптером должно соответствовать мощности светодиодной ленты и току нагрузки (обычно достаточно 0,75–1,0 мм² для коротких участков).

Если в схеме используется розетка с выключателем, необходимо проверить, чтобы фаза тоже разрывалась именно на выключателе, а не на нуле. Для этого можно использовать индикаторную отвёртку перед монтажом.

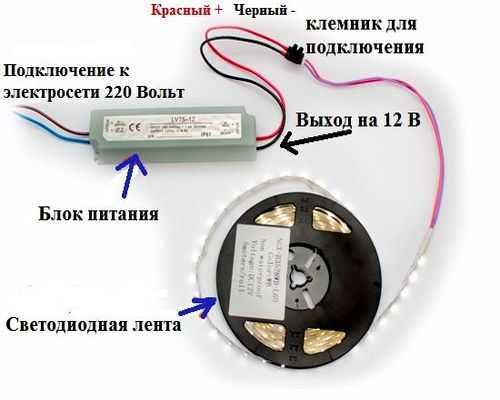

Схема подключения выключателя с блоком питания 12 В

Для подключения выключателя к светодиодной ленте через блок питания 12 В важно учитывать полярность и способ установки самого выключателя в цепь. Наиболее простой и надежный вариант – установка выключателя в разрыв плюсового провода между блоком питания и лентой.

Для подключения используются провода сечением не менее 0,75 мм² при мощности ленты до 60 Вт. При более высокой нагрузке целесообразно выбрать провод сечением 1,0–1,5 мм² и убедиться в допустимом токе выключателя (обычно не менее 5 А для 12 В).

Если требуется установка выключателя на 220 В, его следует монтировать перед блоком питания, в разрыв фазного провода, соблюдая правила электробезопасности. В этом случае питание к блоку полностью отключается, что исключает паразитное потребление в дежурном режиме.

В обоих вариантах рекомендуется использовать паяные соединения или клеммники с пружинными зажимами, исключая скрутки и ненадежные контакты. Также важно обеспечить изоляцию всех соединений, особенно в местах, где используется сетевое напряжение.

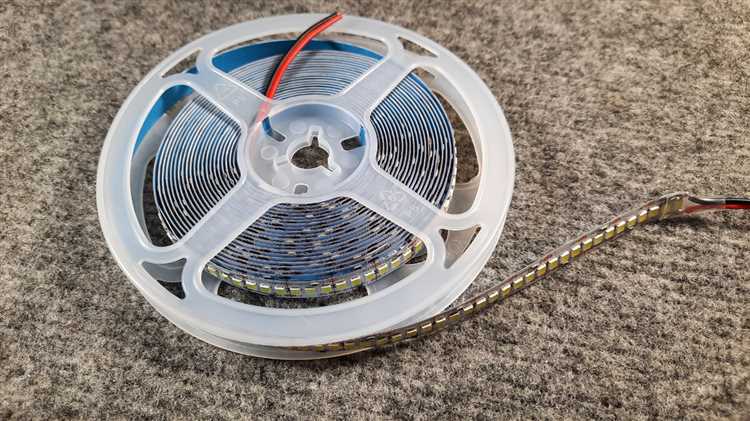

Установка выключателя между блоком питания и лентой

Выключатель, установленный после блока питания, работает с постоянным напряжением 12 В. Это упрощает подбор компонентов и исключает прямое воздействие сетевого тока на выключатель. Такой способ подходит для управления одной или несколькими светодиодными лентами с общего источника питания.

Подключение выполняется по следующей схеме: от выхода блока питания (плюс и минус 12 В) один провод (обычно «плюс») разрывается и в это место вставляется выключатель. Второй провод («минус») соединяется напрямую с лентой. Таким образом, выключатель управляет подачей напряжения на ленту без участия сетевого тока.

Важно учитывать номинал тока, на который рассчитан выключатель. Например, при мощности ленты 24 Вт ток составит около 2 А (при 12 В). Выключатель должен выдерживать данный ток с запасом – желательно не менее 3–5 А. Подойдут модели, рассчитанные на 12 или 24 В постоянного напряжения, в том числе клавишные или с фиксацией положения.

Монтаж осуществляется с помощью клемм, пайки или разъёмов. При использовании пайки необходимо тщательно изолировать соединения термоусадочной трубкой. Недопустимы скрутки без изоляции – это приводит к перегреву и возможному короткому замыканию.

При наличии нескольких лент можно установить один общий выключатель после блока питания или отдельные выключатели на каждую ленту, если требуется индивидуальное управление. В обоих случаях блок питания должен быть рассчитан на суммарную мощность всех подключённых лент.

Установка выключателя после блока питания особенно удобна в ситуациях, где требуется низковольтное управление, например, в мебельной подсветке, автомобилях или на дачных участках с автономным питанием.

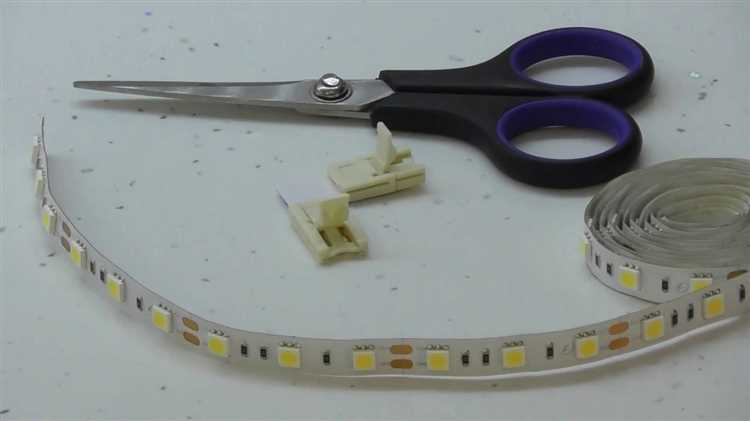

Размещение выключателя до блока питания в цепи 220 В

Установка выключателя до блока питания позволяет полностью отключать питание светодиодной ленты и самого блока, что снижает фоновое энергопотребление и продлевает срок службы устройства. Такой способ подходит для случаев, когда блок питания не должен оставаться под напряжением в режиме простоя.

Выключатель встраивается в разрыв фазного провода сети 220 В. Нейтральный провод не разрывается и подключается напрямую к блоку питания. Важно убедиться, что выбранный выключатель рассчитан на работу с напряжением 220 В и выдерживает ток, соответствующий мощности подключённой нагрузки. Например, при использовании блока питания на 60 Вт ток составит около 0,27 А, но запас по току должен быть не менее 1 А.

Монтаж выполняется в распределительной коробке или встраиваемой монтажной коробке с использованием клеммных зажимов или винтовых соединений. Категорически запрещается подключать выключатель с недостаточной изоляцией или без заземления, если корпус блока металлический.

Провода от выключателя до блока питания должны иметь сечение не менее 0,75 мм² для нагрузки до 150 Вт. При прокладке кабеля рекомендуется использовать провод типа ВВГнг или аналогичный с двойной изоляцией. Соединения изолируются термоусадкой или клеммниками, допускающими работу в сетях 220 В.

Подключение выключателя с индикацией к светодиодной ленте

Выключатель с индикацией позволяет визуально определить состояние цепи – включена ли светодиодная лента. Для корректного подключения важно учитывать тип выключателя и характеристики индикационного светодиода.

Чаще всего применяются выключатели с встроенным неоновым или LED-индикатором, работающим от сети 220 В или от низковольтного питания. В схеме подключения индикация включается параллельно нагрузке, но с ограничивающим резистором.

• Перед выключателем подключается фазный провод (L).
• Выключатель разрывает фазу, обеспечивая отключение питания ленты.
• Индикационный светодиод внутри выключателя подключается через резистор, рассчитанный на напряжение и ток индикатора.

Для LED-индикатора на 12 В, если питание ленты 12 В, индикация подключается параллельно нагрузке через резистор 1-3 кОм в зависимости от типа индикатора. Для индикатора на 220 В – он встроен и рассчитан на сетевое напряжение.

Пример подключения:

1. Фазный провод подключается к входному контакту выключателя.
2. Выходной контакт выключателя соединяется с входом блока питания 12 В.
3. Выход блока питания подключается к светодиодной ленте.
4. Нулевой провод напрямую идет к блоку питания и ленте.
5. Индикационный светодиод подключен внутри выключателя или параллельно через резистор между фазой после выключателя и нулём.

Важно учитывать, что индикатор не должен создавать замыкание или ложное включение ленты. Для светодиодных лент с низким током потребления рекомендуется выбирать выключатели с интегрированным индикатором, рассчитанным на низкие нагрузки.

Если используется универсальный выключатель с отдельным индикатором, стоит проверить полярность подключения светодиода и подобрать резистор, чтобы избежать перегрева и обеспечить стабильную работу.

Использование проходного выключателя для управления из двух точек

Проходной выключатель позволяет управлять светодиодной лентой из двух разных мест, что удобно для длинных коридоров или больших комнат. Для подключения необходимы два проходных выключателя и соответствующая разводка проводов.

Основная схема включает питание, блок питания 12 В, светодиодную ленту и два проходных выключателя, соединённых между собой.

Подключение выполняется так:

• От блока питания к первому проходному выключателю подаётся постоянный плюс или минус (зависит от схемы ленты).
• Два средних контакта первого выключателя соединяются с двумя средними контактами второго через двойной провод (двухжильный кабель).
• К одному из крайних контактов первого выключателя подводится питание, а от одного из крайних контактов второго – нагрузка, то есть светодиодная лента.

В итоге переключение одного из проходных выключателей изменяет состояние цепи, включая или выключая ленту.

Для подключения используется трёхжильный кабель между двумя проходными выключателями, чтобы обеспечить стабильную работу и переключение из двух точек.

Важный момент – соблюдение полярности питания светодиодной ленты. Выключатели проходят только по плюсовому проводу от блока питания к ленте, минус соединяется напрямую.

Использование проходных выключателей не допускает подключения через обычные однополюсные выключатели, так как цепь управления требует именно такой схемы для корректной работы из двух мест.

В таблице представлены основные контакты проходного выключателя:

Проверка правильности подключения производится последовательным тестированием цепи на отключенном питании. Для безопасности монтаж рекомендуется выполнять при отключённом источнике питания и с применением измерительных приборов.

Проверка работоспособности после установки выключателя

После монтажа выключателя к светодиодной ленте важно проверить корректность его работы до подключения ленты к питанию. Для этого отключите блок питания от сети.

Подключите мультиметр в режим прозвонки или измерения сопротивления к клеммам выключателя. Включая и выключая его, убедитесь в разрыве и замыкании цепи согласно схеме подключения.

Подключите блок питания и включите питание. Переключайте выключатель, контролируя включение и отключение светодиодной ленты. Если лента не реагирует, проверьте правильность подключения проводов и исправность выключателя.

Обратите внимание на отсутствие искрения в местах соединений и устойчивость крепления выключателя. Неплотные контакты могут привести к нестабильной работе или перегреву.

Для проверки полной цепи измерьте напряжение на выходе блока питания при включённом выключателе – оно должно соответствовать характеристикам ленты, обычно 12 В или 24 В.

Если используется диммер или выключатель с подсветкой, убедитесь, что дополнительное оборудование не вызывает мерцания или шумов на ленте.

Завершая проверку, рекомендуется провести несколько циклов включения и выключения, чтобы выявить возможные неполадки при эксплуатации.

Вопрос-ответ:

Как правильно подключить выключатель к светодиодной ленте с блоком питания 12 В?

Подключение выключателя к светодиодной ленте с блоком питания 12 В требует разрыва цепи питания, обычно по плюсовому проводу. Выключатель ставится между блоком питания и лентой, чтобы при выключении прерывать подачу напряжения на ленту. Следует использовать выключатель, рассчитанный на напряжение и ток вашей ленты. Важно перед подключением отключить питание и соблюдать полярность, чтобы избежать повреждения компонентов.

Можно ли использовать обычный выключатель для управления светодиодной лентой, или нужен специальный?

Часто достаточно обычного механического выключателя, рассчитанного на ток нагрузки ленты. Главное — чтобы выключатель поддерживал напряжение и ток, которые потребляет лента. Однако для некоторых светодиодных лент с контроллерами или диммерами может потребоваться специальный выключатель или сенсорный модуль, совместимый с управляющей электроникой.

Где лучше установить выключатель: до или после блока питания?

Выключатель можно установить как до блока питания, в цепи 220 В, так и после — в цепи постоянного напряжения 12 В. Если поставить выключатель до блока питания, он будет полностью отключать питание устройства. Если после — выключатель будет разрывать цепь ленты. Второй вариант удобен, когда блок питания должен постоянно оставаться включенным, например, для питания контроллера или других устройств.

Какие ошибки часто возникают при подключении выключателя к светодиодной ленте?

Типичные ошибки — неправильное подключение полярности, использование выключателя с недостаточным номиналом по току, установка выключателя на минусовом проводе вместо плюсового, а также отсутствие отключения питания при монтаже. Это может привести к неработающей ленте или повреждению элементов. Проверка схемы и соответствие характеристик оборудования помогут избежать таких проблем.

Можно ли подключить проходной выключатель для управления светодиодной лентой из двух разных точек?

Да, подключение проходного выключателя позволяет включать и выключать светодиодную ленту из двух мест, что удобно, например, в длинных коридорах. Для этого используются два проходных выключателя, соединённые между собой дополнительными проводами. При этом важно правильно выполнить схему подключения, учитывая полярность и напряжение питания. Такой способ управления требует наличия блока питания и выключателей, рассчитанных на необходимый ток.

Можно ли подключить выключатель напрямую к светодиодной ленте, минуя блок питания?

Подключать выключатель напрямую к светодиодной ленте без блока питания нельзя. Светодиодная лента работает от низковольтного постоянного тока, который выдаёт блок питания, обычно 12 В или 24 В. Выключатель предназначен для разрыва цепи управления подачей напряжения, но если его включить напрямую между сетью 220 В и лентой, это приведёт к повреждению ленты и может создать угрозу безопасности. Правильный порядок: сначала подключается блок питания к сети, затем выключатель ставится либо на стороне постоянного тока после блока питания, либо на стороне переменного тока до блока, в зависимости от схемы и характеристик выключателя.
