Обломанный болт в коленвале двигателя – частая и серьёзная проблема, которая требует точного подхода. Болт в этой зоне испытывает значительные нагрузки, поэтому при его повреждении важно выбрать метод извлечения, не ухудшающий состояние деталей.
Для удаления обломков используют механические и химические способы. Механические включают применение экстракторов, сверление с последующим высверливанием, нагревание и создание ударных воздействий. Химические методы базируются на обработке резьбы проникающими смазками для облегчения выкручивания.
Выбор подхода зависит от материала болта, глубины облома и состояния резьбы в коленвале. Например, стальные болты требуют осторожного сверления с использованием твердосплавных сверл, а алюминиевые детали требуют более деликатного подхода, чтобы не повредить посадочное место.
Правильная подготовка и точное выполнение технологических операций повышают шанс успешного извлечения без дополнительного ремонта. Применение специализированного инструмента и знание особенностей конструкции двигателя обеспечивают сохранность рабочих поверхностей.
Подготовка инструмента и условий для безопасного извлечения болта
Для успешного извлечения обломанного болта из коленвала необходим набор специализированного инструмента и правильные условия работы. От качества подготовки зависит безопасность и эффективность процесса.
- Набор экстракторов (винтов) для поврежденных болтов: выбирайте модели с разным диаметром и формой резьбы, изготовленные из инструментальной стали высокой твердости.
- Пробойники и кернеры: нужны для создания центра направления сверла и предотвращения его соскальзывания при сверлении.
- Ударный и электрический дрели с регулируемой скоростью: низкие обороты необходимы для сверления металла коленвала без перегрева.
- Сверла по металлу: желательно использовать твердосплавные сверла меньшего диаметра, чем толщина обломка болта.
- Газовая горелка или фен для нагрева: точечный нагрев участка вокруг болта помогает расширить металл и облегчить выкручивание.
- Средства защиты: защитные очки, перчатки из прочного материала, чтобы избежать травм при работе с металлом и инструментом.
- Тиски или надежное крепление двигателя: фиксация коленвала обеспечивает стабильность и исключает перемещения при работе.
- Обезжириватель и очиститель: очищайте поверхность от масла и грязи, чтобы улучшить сцепление инструмента с обломком.
Помещение должно быть хорошо освещено и проветрено, рабочая зона – свободна от посторонних предметов, чтобы не мешать и исключить случайные повреждения.
Подготовка правильного инструмента и условий позволит минимизировать риск повреждения коленвала и сократить время на извлечение обломка.
Использование выколотки для вытаскивания обломков болта
Выколотка представляет собой металлический стержень с заостренным концом, применяемый для выбивания обломков болта из отверстия. Для работы необходимо подобрать выколотку диаметром чуть меньше внутреннего диаметра канала, в котором находится обломок, чтобы избежать повреждения резьбы.
Перед началом работы поверхность вокруг болта очищают от загрязнений и масел. Если возможно, охлаждают участок замораживателем для уменьшения закисания и облегчения выбивания.
Выколотку устанавливают строго по оси отверстия, чтобы не повредить стенки. Удары наносятся аккуратно молотком средней массы, с постепенным наращиванием силы. Важно контролировать направление удара – оно должно вытеснять обломок наружу.
При работе с алюминиевыми и мягкими сплавами следует избегать чрезмерных ударов, чтобы не деформировать отверстие. В некоторых случаях применение выколотки совмещают с нагревом прилегающей зоны для расширения металла и снижения усилия закисания.
Завершив выбивание, отверстие тщательно очищают от металлической стружки и загрязнений перед нарезкой новой резьбы или установкой нового крепежа.

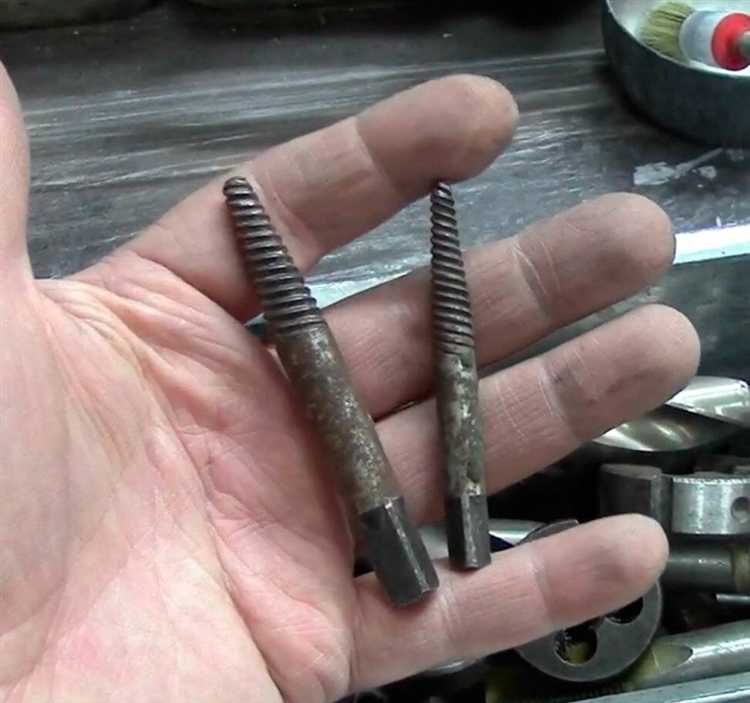

Применение экстрактора с обратной резьбой для выкручивания
Экстрактор с обратной резьбой – специализированный инструмент для извлечения обломков болтов, застрявших в отверстиях коленвала. Он работает за счёт зацепления с внутренней частью обломка и выкручивания его против часовой стрелки.
Последовательность действий при использовании экстрактора:
- Сначала необходимо просверлить центр обломка сверлом меньшего диаметра, чем диаметр экстрактора, чтобы обеспечить точное направление.
- Выбирайте сверло по металлу с высокой твёрдостью, чтобы избежать смещения и повреждения резьбового отверстия.
- После сверления аккуратно вкручивайте экстрактор с обратной резьбой в отверстие, пока резьба не зацепится за внутреннюю часть болта.
- Используйте рукоятку или вороток с воротком для плавного поворота экстрактора против часовой стрелки.
- Применяйте умеренное усилие, чтобы избежать срыва резьбы экстрактора внутри обломка.
- Если болт не поддаётся, можно предварительно обработать место проникновения проникающей смазкой, например, жидкостью WD-40, и выдержать 10–15 минут.
- При сильной коррозии допускается лёгкое нагревание области вокруг болта до 150–200 °C, что может ослабить закисание.
Важно соблюдать точность при сверлении и выборе размера экстрактора, так как излишне большое отверстие приведёт к повреждению резьбы коленвала, а слишком маленький экстрактор не обеспечит достаточного сцепления.
После успешного извлечения обломка рекомендуется проверить состояние резьбы и при необходимости использовать восстановительные резьбонарезные инструменты.
Нагревание зоны вокруг болта для ослабления крепления
Нагревание металла вокруг сломанного болта вызывает расширение материала, что ослабляет контакт резьбы и снижает силу сцепления. Для работы применяют газовую горелку или паяльную лампу с контролем температуры.
Температура нагрева не должна превышать 300–350 °C, чтобы избежать деформации коленвала и повреждения прилегающих деталей. Оптимально равномерно прогревать участок в радиусе 2–3 см вокруг болта.
Перед нагревом необходимо снять все легковоспламеняющиеся элементы и тщательно очистить зону от масла и грязи. После прогрева следует дать детали остыть 2–3 минуты, затем попробовать выкрутить болт с помощью экстрактора или головки.
Если болт не поддается, нагрев можно повторить, но не более 2–3 циклов, чтобы не ухудшить состояние резьбы и избежать возникновения трещин в металле.
Методы сверления и расширения отверстия в обломанном болте
Для извлечения обломка болта из коленвала сначала нужно аккуратно просверлить центр сломанного участка. Используйте сверло меньшего диаметра, чем диаметр болта, чтобы избежать повреждения резьбы в корпусе. Рекомендуется применять сверла из быстрорежущей стали или твердосплавные сверла с алмазным напылением для устойчивости к закаленной стали.
Скорость вращения сверла должна быть умеренной, без чрезмерного нагрева. Для охлаждения используйте масло или специальную жидкость, чтобы избежать деформации металла и продлить срок службы сверла. Сверление проводят строго по оси болта, контролируя глубину и положение сверла.
После получения центрального отверстия проводят его расширение специальными зенковками или фрезами. Диаметр расширения выбирают в зависимости от типа используемого экстрактора (например, под обратную резьбу). Важно не выходить за пределы болта, чтобы не повредить резьбовую часть коленвала.
При расширении отверстия можно использовать направляющую втулку, чтобы обеспечить точность и исключить смещение. При отсутствии направляющей применяйте сверлильный станок или стойку для дрели с фиксацией, чтобы сохранить перпендикулярность сверления.
В таблице ниже приведены рекомендуемые диаметры сверл и инструментов для различных размеров болтов:
| Диаметр болта, мм | Диаметр начального сверла, мм | Диаметр зенковки/расширения, мм |
|---|---|---|
| 6 | 3 | 4,5 |
| 8 | 4 | 6 |
| 10 | 5 | 7,5 |
| 12 | 6 | 9 |
По завершении сверления и расширения отверстия можно использовать экстрактор с обратной резьбой для выкручивания болта. Важно работать последовательно, избегая чрезмерных усилий, чтобы не сломать инструмент внутри болта.
Использование химических средств для удаления коррозии и закисания
Для освобождения обломанного болта из коленвала применяются специализированные химические составы, способные растворять ржавчину и разрушать оксидные пленки. Наиболее распространены жидкости на основе керосина с добавлением растворителей и ингибиторов коррозии, а также проникающие масла с низкой вязкостью.
При работе с химическими средствами важно обеспечить равномерное нанесение раствора на область вокруг болта. Для этого рекомендуется использовать тонкую кисть или шприц с удлинённой трубкой, что позволяет подать состав непосредственно в зазор между резьбовыми соединениями.
Время воздействия зависит от степени коррозии и типа применяемого средства. Обычно выдержка составляет от 30 минут до нескольких часов. При сильном закисании возможно повторное нанесение с периодическим контролем состояния резьбы.
При выборе химического состава следует учитывать его совместимость с материалом коленвала и болта, чтобы избежать повреждений металла. Применение кислотных средств без соответствующих мер безопасности и контроля может привести к коррозии металла и усложнению дальнейшего ремонта.
После химической обработки необходимо тщательно очистить поверхность от остатков состава, используя обезжириватель или спирт, чтобы исключить дальнейшее негативное воздействие на металл и обеспечить хорошее сцепление с инструментом для выкручивания.
| Тип химического средства | Основные компоненты | Время выдержки | Особенности применения |
|---|---|---|---|
| Проникающие масла | Минеральные масла, растворители, ингибиторы коррозии | 30 мин – 2 часа | Обеспечивают смазывание и размягчение ржавчины, повторное нанесение при необходимости |
| Растворы на керосиновой основе | Керосин, растворители, ингибиторы коррозии | 1 – 4 часа | Глубокое проникновение в зазоры, требует последующей очистки |
| Кислотные составы (с осторожностью) | Ортофосфорная, соляная кислота в разбавленном виде | 5 – 30 минут | Удаляют сильную ржавчину, требуют нейтрализации и защиты металла |
При соблюдении технологии применения химических средств их использование значительно упрощает процесс выкручивания обломка болта, снижая риск повреждения резьбы и окружающих деталей.

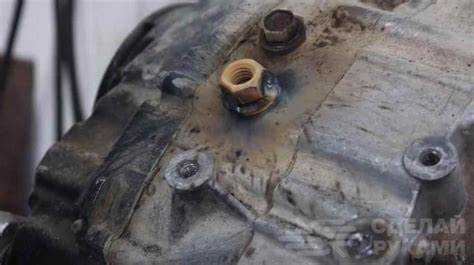

Особенности работы с болтами, поврежденными коррозией или ржавчиной
Коррозия и ржавчина снижают прочность крепления и усложняют выкручивание обломанных болтов из коленвала. Перед началом работы рекомендуется обработать поверхность болта проникающими маслами на основе керосина или специальных антикоррозийных составов, например WD-40 или аналогами с молекулами Молибдена. Средство наносится минимум за 30 минут до попытки выкручивания, при сильной коррозии – до нескольких часов с повторным нанесением.
При наличии толстого слоя ржавчины или оксидной корки целесообразно предварительно удалить видимые на поверхности наросты металлической щёткой или абразивным кругом. Это улучшит контакт инструмента и уменьшит риск срыва. После очистки и обработки проникающей смазкой следует дать средству впитаться.
Использование нагрева зоны вокруг болта эффективно расширяет металл и ослабляет коррозионные связи. Для этого применяют паяльную лампу или газовую горелку, не допуская перегрева коленвала. Температура нагрева должна быть в пределах 200–300 °C, чтобы избежать повреждения посадочных поверхностей.
Если выкручивание стандартным ключом невозможно, применяется экстрактор с обратной резьбой. В случае коррозии важна точность сверления посадочного отверстия в обломке – оно должно быть строго по центру и с малым диаметром, чтобы сохранить прочность оставшегося металла и избежать дальнейших повреждений.
После удаления болта рекомендуется обработать резьбовое отверстие метчиком с применением смазки для восстановления и очистки резьбы от остатков ржавчины и загрязнений.
Проверка состояния резьбы коленвала после удаления болта
После удаления обломанного болта необходимо тщательно осмотреть резьбовое отверстие коленвала на предмет повреждений. Для этого применяют визуальный осмотр с увеличением и использование зеркала или эндоскопа, если доступ ограничен.
Важно проверить целостность витков резьбы – отсутствие срезов, деформаций или забоин. При обнаружении повреждений допустимо применение резьбового калибра соответствующего размера для точной оценки износа.
Если резьба частично сорвана, целесообразно попробовать восстановить её с помощью метчика, подходящего по шагу и диаметру. Метчик необходимо вводить строго по оси отверстия, чтобы не усугубить дефекты.
При значительных повреждениях резьбы рекомендуется применение ремонтных втулок (например, Helicoil) с обязательным предварительным расширением отверстия до заводского размера. Это позволит сохранить надежность крепления и предотвратить повторное выкручивание болта.
Запрещается использование болтов с несоответствующим диаметром или резьбой, так как это приводит к повышенному износу и риску повреждения коленвала.
После восстановления резьбы следует проверить качество нарезки с помощью контргайки или штатного крепежа без нагрузки. Если резьба держит крепеж без люфтов и перекосов, можно переходить к сборке узла.
Вопрос-ответ:
Какие методы лучше использовать для выкручивания обломанного болта из коленвала без риска повреждения резьбы?
При работе с обломанным болтом на коленвале стоит применять техники, которые минимизируют риск повреждения резьбы. Чаще всего сначала используют экстракторы с обратной резьбой — они захватывают остаток болта и выворачивают его. Важно подобрать экстрактор подходящего размера и сверлить отверстие строго по центру. Если болт сильно закис или корродирован, предварительный нагрев зоны вокруг болта помогает ослабить крепление. Также полезно использовать проникающие масла перед выкручиванием. Сверление и расширение отверстия применяют при невозможности захвата экстрактором, но здесь нужно соблюдать аккуратность, чтобы не разрушить резьбу в коленвале.
Можно ли нагревать коленвал при попытке выкрутить закисший болт, и как это правильно сделать?
Нагревание участка коленвала вокруг обломанного болта часто помогает ослабить коррозийные и механические зажимы. Для этого применяют газовую горелку или паяльную лампу с осторожностью, чтобы не перегреть металл и не повредить соседние детали. Температура должна быть достаточно высокой, чтобы металл расширился, но не приводить к обесцвечиванию или деформации. Обычно нагрев ограничивают температурой около 300–400 °C. После нагрева, пока металл ещё горячий, пробуют выкрутить болт с помощью экстрактора или ключа. Нагрев важен именно локально, избегая воздействия на весь коленвал.
Что делать, если обломанный болт находится очень глубоко и видна только часть его торца?
Когда торец болта практически утоплен в отверстии и видна лишь небольшая часть, работать становится сложнее. В таких случаях сначала проводят очистку зоны вокруг болта — удаляют грязь, коррозию и масло. Иногда помогает аккуратное рассверливание центра болта, чтобы затем вкрутить экстрактор. Если есть возможность, используют выколотку с подходящим диаметром, чтобы выбить обломок изнутри. Важно контролировать направление удара и силу, чтобы не повредить коленвал. При невозможности извлечь болт самостоятельно стоит обратиться к специалистам с необходимым оборудованием.
Какие химические средства помогают облегчить выкручивание обломанных и закисших болтов?
Для удаления коррозии и ослабления крепления часто применяют проникающие масла и специальные жидкие смазки. Среди распространённых — керосин, WD-40, керосиновые растворы и аэрозоли с противокоррозийными добавками. Их наносят на поверхность болта и оставляют на несколько часов или на ночь, чтобы средство проникло в резьбу. После этого болт легче поддаётся выкручиванию. Важно избегать использования агрессивных кислотных составов, которые могут повредить металл коленвала. Для особо сложных случаев применяют комбинированные химические препараты с очищающим и смазывающим действием.
Как проверить состояние резьбы коленвала после удаления обломка болта и что делать при обнаружении повреждений?
После извлечения обломка резьбу тщательно очищают от грязи и остатков металла. Для проверки применяют резьбовые калибры или метчики, чтобы убедиться в отсутствии повреждений. Если резьба частично разрушена, её можно восстановить с помощью метчика подходящего размера — аккуратно пройтись им по резьбовому отверстию. В более серьёзных случаях применяют нарезку резьбы большего диаметра с установкой ремонтной вставки (втулки). Повреждённая резьба снижает прочность соединения, поэтому игнорировать её нельзя. При отсутствии необходимого инструмента лучше доверить восстановление профессионалам.
