Современные турбокомпрессоры различаются по конструкции, рабочему давлению, типу подшипников и способу управления геометрией. Выбор подходящего варианта напрямую влияет на характер разгона, стабильность давления наддува и ресурс двигателя. При правильном подборе турбины можно добиться прироста мощности до 40% без изменения основных элементов мотора.
На рынке встречаются классические турбины с фиксированной геометрией, варианты с изменяемыми направляющими лопатками, двухпоточные (twin-scroll) и электротурбины. Каждая из этих систем имеет собственные зоны эффективности. Например, турбина с изменяемой геометрией оптимизирует подачу воздуха при разных оборотах, снижая лаг наддува, тогда как twin-scroll-модели лучше подходят для двигателей с раздельным выпуском и обеспечивают равномерное распределение потока газов.
При выборе турбины необходимо учитывать объем двигателя, рабочий диапазон оборотов и планируемый уровень давления наддува. Установка турбины, рассчитанной на слишком высокие обороты, приведет к заметной задержке отклика, а слабый компрессор не обеспечит требуемого прироста мощности. Важно ориентироваться на реальные характеристики компрессорной карты турбины и рекомендации производителей под конкретный двигатель.
Конструкция и принцип работы однотурбинных систем

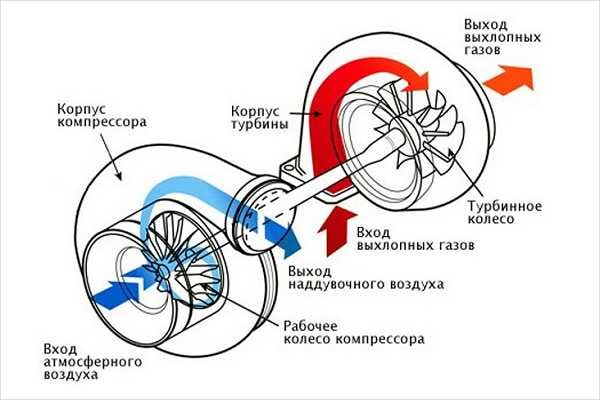

Однотрубные турбокомпрессоры состоят из корпуса, турбинного колеса, компрессорного колеса, подшипникового узла и системы смазки. Турбинное колесо изготавливается из жаропрочных сплавов, устойчивых к температурам свыше 900 °C, поскольку оно вращается за счет энергии выхлопных газов. Компрессорная часть выполнена из алюминиевых или титановых сплавов для минимизации инерции и повышения скорости отклика.
Принцип работы заключается в использовании кинетической энергии выхлопных газов: поток проходит через турбинное колесо, раскручивая его до 150–250 тысяч об/мин. Это вращение передается на компрессорное колесо, которое сжимает воздух и подает его в цилиндры под давлением 0,5–1,5 бар. Увеличенное количество кислорода позволяет повысить мощность двигателя на 20–40 % без изменения рабочего объема.
Для обеспечения надежной работы важно следить за состоянием подшипникового узла и системы смазки. Использование масла с высокой термостойкостью снижает риск закоксовывания и износа. Также рекомендуется устанавливать интеркулер для снижения температуры наддувочного воздуха, что уменьшает детонацию и повышает КПД системы.
Особенности двухтурбинных установок и их применение
Двухтурбинные системы (Twin-Turbo) применяются для повышения эффективности наддува за счет параллельной или последовательной работы двух турбокомпрессоров. Конструкция позволяет оптимизировать подачу воздуха в цилиндры на разных оборотах двигателя, минимизируя турбояму и повышая общий крутящий момент.
В последовательных схемах малый турбокомпрессор активен на низких оборотах, обеспечивая быстрый отклик и плавный разгон. При росте оборотов включается второй, более крупный турбокомпрессор, увеличивая давление наддува и максимальную мощность. Такой принцип используется в спортивных версиях дизельных и бензиновых моторов, где требуется равномерная тяга на всем диапазоне оборотов.
Параллельная компоновка применяется на многолитровых V-образных двигателях. Каждая турбина обслуживает отдельный ряд цилиндров, что снижает сопротивление выхлопных газов и повышает КПД системы. Подобная архитектура встречается на двигателях Audi 4.0 TFSI, BMW N63, а также в ряде моделей Nissan GT-R, где приоритетом является быстрый набор мощности без задержек.
Для стабильной работы двухтурбинных установок требуется точная синхронизация клапанов управления давлением, надежный интеркулер и усиленная система смазки. Рекомендуется регулярная проверка состояния патрубков и актуаторов, так как несбалансированная работа турбин может привести к перегреву и преждевременному износу подшипников.
Использование Twin-Turbo оправдано в автомобилях, где важны высокая отдача при любых оборотах, минимальная турбояма и максимальная эластичность разгона. Такой тип наддува востребован в спортивных купе, премиальных седанах и мощных внедорожниках, обеспечивая баланс между динамикой и комфортом эксплуатации.
Преимущества и ограничения турбин с изменяемой геометрией
Турбины с изменяемой геометрией (VGT) используют подвижные лопатки в корпусе турбины, что позволяет адаптировать поток выхлопных газов в зависимости от оборотов двигателя. Это обеспечивает более быстрый набор давления наддува на низких оборотах и предотвращает избыточное давление при высоких нагрузках.
Главное преимущество VGT – широкий диапазон эффективной работы. Такие турбины сокращают эффект турбоямы, повышают отклик двигателя и обеспечивают оптимальное давление наддува в разных режимах движения. Это особенно актуально для дизельных моторов, где стабильный крутящий момент на низких оборотах критически важен для динамики и экономичности.
Однако сложная конструкция VGT повышает стоимость турбонагнетателя и требует более тщательного обслуживания. Подвижные элементы чувствительны к загрязнению и закоксовыванию, особенно при использовании низкокачественного топлива или несвоевременной замене масла. В условиях экстремально высоких температур механизмы регулировки могут терять точность, что снижает эффективность системы и увеличивает риск поломки.
Для долгой службы турбины с изменяемой геометрией рекомендуется регулярная диагностика привода лопаток, использование масел с высоким индексом термостабильности и качественного топлива с минимальным содержанием сажи и серы.
Роль электротурбин в современных автомобилях
Электротурбины применяются в качестве дополнительного или основного источника наддува, обеспечивая быстрый отклик и стабильное давление во впускном тракте. В отличие от традиционных турбин, работающих от энергии выхлопных газов, электротурбокомпрессор питается от бортовой сети, что исключает турбояму и снижает зависимость наддува от оборотов двигателя.
- Электроприводная крыльчатка разгоняется до 70–120 тыс. об/мин за доли секунды, обеспечивая мгновенную подачу воздуха даже на низких оборотах.
- Система повышает эффективность сгорания топлива, увеличивая крутящий момент до 15–20 % в диапазоне низких и средних оборотов.
- Использование электротурбины позволяет уменьшить размер основной турбины или полностью отказаться от двухступенчатых систем наддува.
- Технология снижает уровень токсичных выбросов за счет оптимизации процесса сгорания и более точного управления смесью.
Электротурбины эффективны в сочетании с гибридными и mild-hybrid установками, где дополнительная энергия для их работы поступает от рекуперации тормозной или кинетической энергии, снижая нагрузку на аккумулятор.
Для стабильной работы электротурбокомпрессора рекомендуется:
- Использовать аккумуляторы повышенной емкости или 48-вольтовые системы питания.
- Регулярно проверять состояние электропроводки и контактов из-за высоких токовых нагрузок при пиковом разгоне крыльчатки.
- Программно адаптировать блок управления двигателем под точные параметры электротурбины, чтобы избежать избыточного давления и детонации.
Внедрение электротурбин постепенно снижает зависимость автомобилей от сложных механических систем наддува, повышает динамику и открывает возможности для downsizing двигателей без потери мощности.

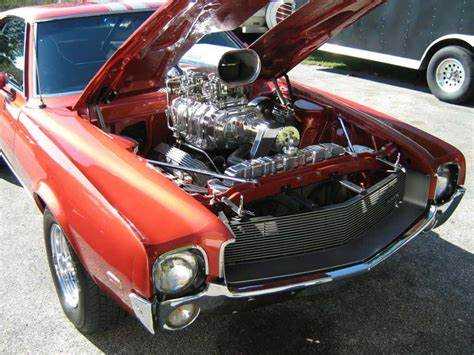

Отличия механических нагнетателей от классических турбин
Механические нагнетатели приводятся в действие напрямую от коленчатого вала двигателя с использованием ременной или цепной передачи. Такой принцип обеспечивает мгновенную подачу дополнительного воздуха в цилиндры даже на низких оборотах, что позволяет существенно повысить крутящий момент без задержек. Классические турбины используют энергию выхлопных газов, раскручивая турбокомпрессор под действием потока газов, что приводит к небольшому времени отклика при резком ускорении.
Главное отличие заключается в источнике энергии: механический нагнетатель расходует часть мощности двигателя на собственный привод, снижая общую эффективность, тогда как турбина использует побочную энергию выхлопа, минимизируя потери, но с риском турбоямы. При правильной настройке турбонаддува этот эффект можно уменьшить, но полностью избавиться от него сложно.
По температурному режиму механические нагнетатели менее подвержены перегреву, так как не взаимодействуют с потоком горячих выхлопных газов. Турбины требуют дополнительного охлаждения и качественной смазки, особенно в условиях повышенного давления и температуры. Это делает обслуживание турбонаддува более требовательным.
Выбор между механическим нагнетателем и турбиной зависит от характера эксплуатации автомобиля. Для моментальной тяги на низких оборотах предпочтителен механический нагнетатель. Для максимальной мощности и лучшей топливной экономичности при высоких оборотах – турбина, особенно современные варианты с изменяемой геометрией и двухступенчатые решения.
Выбор турбины в зависимости от типа двигателя и условий эксплуатации
Для бензиновых двигателей с высокими оборотами предпочтительны турбины с малым моментом инерции ротора, например, турбины с керамическими подшипниками или компактными колесами. Они обеспечивают быстрый отклик и минимальную задержку наддува, что важно для спортивных моторов с диапазоном оборотов выше 5000 об/мин.
Дизельные двигатели, работающие на низких оборотах и обладающие высоким крутящим моментом, требуют турбин с большим размером и высокой пропускной способностью. Турбины с изменяемой геометрией (VGT) оптимальны для таких условий, так как они адаптируют поток выхлопных газов, обеспечивая эффективную работу в широком диапазоне нагрузок и улучшая экономичность.
При выборе турбины для турбодизелей с объемом двигателя свыше 3 литров следует отдавать предпочтение двухтурбинным системам или системам с последовательным наддувом, что позволяет повысить мощность без увеличения расхода топлива и снизить турбояму.
В условиях городской эксплуатации с частыми остановками и плавным ускорением выгоднее использовать турбины с малыми размерами и быстрым нарастанием давления. Для трассовых режимов и длительной работы под нагрузкой более подходят турбины с увеличенным радиусом колес компрессора и турбины с воздушным охлаждением корпуса, способные выдерживать высокие температуры и длительную эксплуатацию без потери эффективности.
В спортивных и гоночных приложениях турбины часто подбирают с учетом максимальной мощности и устойчивости к высоким оборотам, используя металлические подшипники и материалы с повышенной термостойкостью. При этом компромисс между отзывчивостью и максимальной производительностью достигается за счет точного подбора геометрии лопаток и размеров корпуса.
Для двигателей с непосредственным впрыском и турбонаддувом оптимально применять турбины с низкой турбоямой и высокой эффективностью на частичных нагрузках, что повышает общую динамику автомобиля и снижает токсичность выхлопа. В таких системах важна интеграция турбины с системой управления двигателем для точного регулирования давления наддува.
Вопрос-ответ:
Какие основные типы турбин используются в автомобилях и чем они отличаются по конструкции?
В автомобилях применяются несколько основных видов турбин: классические однотурбинные, турбины с изменяемой геометрией (VGT), двухтурбинные системы (двойной турбо) и электрические турбины. Классические турбины имеют фиксированную геометрию и зависят от потока выхлопных газов для создания давления. Турбины с изменяемой геометрией способны регулировать площадь сопла, что позволяет оптимизировать работу на разных оборотах двигателя. Двойные турбины включают две турбины разного размера, что расширяет диапазон эффективной работы. Электрические турбины используют электродвигатель для ускорения воздуха без задержек, что улучшает отклик.
Как влияет размер турбины на отклик двигателя и мощность автомобиля?
Размер турбины определяет скорость и объем воздуха, который она может прокачать. Большая турбина обеспечивает высокий поток воздуха при высоких оборотах, что способствует увеличению мощности, но из-за инерции вращения отклик на низких оборотах снижается (турбояма). Малая турбина быстрее раскручивается, обеспечивая хороший отклик и наполнение цилиндров при низких и средних оборотах, но ограничивает максимальную мощность из-за меньшего объема нагнетаемого воздуха. Поэтому выбор размера зависит от приоритетов — быстрый отклик или высокая мощность.
В чем преимущества турбин с изменяемой геометрией по сравнению с классическими турбинами?
Турбины с изменяемой геометрией регулируют угол и площадь лопаток сопла, что позволяет адаптировать поток выхлопных газов в зависимости от оборотов двигателя. Это устраняет задержки в нарастании давления и уменьшает турбояму, обеспечивая быстрый отклик на низких оборотах без потери максимальной мощности на высоких. Такой механизм повышает эффективность и экономичность двигателя, особенно в широком диапазоне рабочих режимов.
Как условия эксплуатации влияют на выбор типа турбины для автомобиля?
Выбор турбины зависит от режима работы двигателя и условий эксплуатации. Для городского движения с частыми остановками и низкими оборотами предпочтительны турбины с быстрым откликом — небольшие или с изменяемой геометрией. Для спортивных или грузовых автомобилей, работающих на высоких скоростях или с большой нагрузкой, лучше подходят турбины с большим объемом или двухтурбинные системы, обеспечивающие высокую мощность. Климатические условия, качество топлива и требования к ресурсу также влияют на выбор — в суровых условиях или при эксплуатации с низким качеством топлива могут применяться более надежные и простые конструкции.
Какие особенности имеют электротурбины и где их применение наиболее оправдано?
Электротурбины используют электродвигатель для создания избыточного давления воздуха независимо от выхлопных газов, что исключает задержки традиционных турбин. Они обеспечивают мгновенный отклик и улучшение мощности в широком диапазоне оборотов. Электротурбины применяются в гибридных и электрифицированных системах, где необходима дополнительная подача воздуха без задержек. На данный момент их внедрение ограничено высокой стоимостью и сложностью интеграции, но они перспективны для повышения динамики и снижения выбросов.
