Ситуация, при которой индикатор зарядки загорается, но аккумулятор не получает ток, может указывать на конкретные неполадки в электрической цепи, разъёмах или самом блоке питания. Эта проблема встречается как у автомобильных аккумуляторов, так и у аккумуляторов бытовой техники и портативных устройств.
Одна из частых причин – выход из строя контроллера заряда. Устройство может воспринимать подключение к питанию как факт начала зарядки, однако из-за повреждения цепи зарядный ток не подаётся. Такой сценарий характерен, например, для ноутбуков с повреждёнными элементами на материнской плате или смартфонов после попадания влаги.
Важно проверить состояние кабеля и разъёмов. Повреждённая изоляция, окисление контактов или слабая фиксация коннектора могут приводить к тому, что питание регистрируется, но фактической передачи тока не происходит. Простая замена кабеля или очистка контактов в ряде случаев решает проблему.
Если речь идёт об автомобильном аккумуляторе, нужно измерить напряжение на клеммах. Индикатор на приборной панели может загореться из-за сбоя в работе генератора, слабого натяжения ремня или повреждения диодов. При этом аккумулятор внешне подключён к бортовой сети, но фактически не заряжается.
Также стоит учитывать программные сбои. Устройства с интеллектуальной системой управления питанием могут блокировать зарядку в случае перегрева, перенапряжения или других защитных сценариев. Проверка через диагностические утилиты или встроенное ПО может выявить точную причину.
Игнорировать такой симптом не стоит. Даже если устройство продолжает работать от сети или остаточного заряда, систематическое отсутствие фактической зарядки быстро приведёт к полной потере ёмкости аккумулятора или другим сопутствующим повреждениям электроники.
Проверка состояния аккумулятора на наличие внутренних повреждений
Если напряжение в норме, но аккумулятор не принимает заряд, рекомендуется выполнить тест ёмкости. Подключите аккумулятор к заведомо исправному зарядному устройству и замерьте ток зарядки. При отсутствии увеличения напряжения в течение первых 15–20 минут зарядки есть вероятность повреждения внутренних элементов, включая межпластинные замыкания или нарушение структуры электролита.
Дополнительной проверкой служит нагрузочная вилка. Если при кратковременной нагрузке напряжение падает ниже 10 В, аккумулятор не держит нагрузку – это может указывать на осыпание активной массы или деградацию свинцовых пластин. Такие батареи не подлежат восстановлению и требуют замены.
Также стоит обратить внимание на наличие вздутия корпуса или запаха сероводорода. Эти признаки указывают на перегрев, разрушение сепараторов или утечку газов, возникающих из-за химического дисбаланса. В таких случаях дальнейшая эксплуатация опасна.
Если аккумулятор обслуживаемый, проверьте уровень и плотность электролита в каждой банке с помощью ареометра. Значения ниже 1,20 г/см³ свидетельствуют о глубоком разряде или потере активных веществ. Повышенная плотность (>1,30 г/см³) может быть следствием испарения воды и приводит к ускоренному износу.
Диагностика генератора: выдает ли он нужное напряжение
Нормальное напряжение, выдаваемое генератором на выходе, должно находиться в пределах 13,8–14,5 В при работающем двигателе. Если значение ниже 13,5 В или превышает 14,8 В, это может указывать на неисправность регулятора напряжения или самого генератора.
Проверка проводится при помощи мультиметра. Измерение следует выполнять между клеммами аккумулятора при заведённом двигателе. Если напряжение не повышается по сравнению с выключенным двигателем, генератор, скорее всего, не заряжает аккумулятор.
Также необходимо измерить напряжение непосредственно на клемме «B+» генератора и корпусе. Если на выходе генератора значение отличается от того, что фиксируется на аккумуляторе, возможны потери в цепи или окисление контактов. В этом случае стоит проверить проводку от генератора к аккумулятору, особенно участок от клеммы «B+» до плюсовой клеммы аккумулятора и минусовую «массу» на кузове и двигателе.
Дополнительно следует проверить, не блокирует ли зарядку управляющий сигнал от ЭБУ. В некоторых системах подача возбуждения на обмотку генератора зависит от сигнала с блока управления. Отсутствие этого сигнала может быть вызвано неисправным реле, предохранителем или программной ошибкой в блоке.
Если генератор шумит, перегревается или издаёт запах гари, это может указывать на замыкание в обмотках или износ диодного моста. В таком случае диагностика ограничивается снятием агрегата и проверкой его на стенде.
Проблемы с ремнем генератора: износ, проскальзывание, обрыв
Ремень генератора отвечает за передачу вращения от коленвала к шкиву генератора. При его неисправности зарядка аккумулятора может полностью прекратиться, несмотря на исправный генератор и аккумулятор.
Износ проявляется трещинами, расслоениями и глянцевым блеском на поверхности. Растянутый ремень может проскальзывать, особенно при повышенной нагрузке – например, при включении фар или кондиционера. Это снижает частоту вращения генератора и приводит к недостаточной выработке тока. Если при этом горит лампа зарядки, причина может быть именно в ремне.
Проскальзывание часто сопровождается свистом, особенно на холодном двигателе или при резком увеличении оборотов. Причина – слабое натяжение или загрязнение шкивов и ремня. В таких случаях нужно проверить натяжной ролик и состояние канавок на шкивах. Загрязнения, например следы масла или антифриза, резко ухудшают сцепление.
Обрыв ремня приводит к полной остановке генератора. При этом индикатор зарядки загорается сразу после запуска двигателя, а вольтаж на клеммах аккумулятора не поднимается выше 12,5 В. Двигатель может продолжить работу, но вся электроника начнёт работать от аккумулятора, и он быстро разрядится.
Для диагностики достаточно визуального осмотра и проверки натяжения. Нормальное отклонение ремня при нажатии – не более 10–15 мм. При обнаружении дефектов или потери натяжения ремень необходимо заменить. Также важно убедиться, что все ролики и шкивы вращаются без биения и шума.
Обрыв или окисление проводки между генератором и аккумулятором
Нарушение контакта в цепи между генератором и аккумулятором – частая причина отсутствия зарядки при горящем индикаторе. Основные участки, подверженные повреждению, – плюсовой кабель от генератора, клеммы аккумулятора и точки соединения с массой.
- Проверьте провод от выходной клеммы генератора (обычно обозначен как B+) до плюсовой клеммы аккумулятора. При обрыве, внутреннем надломе или высоком переходном сопротивлении ток заряда не поступает, несмотря на исправный генератор.
- Обратите внимание на состояние клемм: окисленные или слабо затянутые соединения приводят к значительному падению напряжения. Характерный признак – наличие белесого или зеленоватого налета.
- Осмотрите провод массы между двигателем и кузовом. Повреждение или коррозия в этом участке также нарушают цепь зарядки. Иногда достаточно слабого контакта для появления симптомов.
Для проверки используйте мультиметр:
- Измерьте напряжение на клеммах аккумулятора при работающем двигателе – оно должно быть в пределах 13.8–14.5 В.
- Сравните напряжение на выходе генератора и на аккумуляторе. Разница более 0.2 В указывает на проблему в проводке.
Для восстановления нормальной зарядки:
- Очистите клеммы и контакты наждачной бумагой или специальным очистителем электропроводки.
- Замените поврежденные или перегнившие провода. Не используйте скрутки и изоленту – только пайку или обжим с последующей термоусадкой.
- Проверьте затяжку всех болтов и винтов, фиксирующих провода и массы.
Игнорирование подобных неисправностей может привести к полной разрядке аккумулятора и выходу из строя электроники. Проверку цепи зарядки желательно проводить при каждом подозрении на нестабильную работу системы.
Неисправность реле-регулятора напряжения
Реле-регулятор напряжения управляет уровнем выходного напряжения генератора, поддерживая его в пределах 13,8–14,5 В. Если он выходит из строя, генератор может либо перестать заряжать аккумулятор, либо, наоборот, выдавать перенапряжение, что также приводит к ошибке на панели приборов.
Типичные признаки неисправности:
- Постоянно горящий индикатор зарядки даже при рабочем генераторе;
- Резкие скачки напряжения при измерении на клеммах аккумулятора (могут достигать 15,5 В и выше);
- Отсутствие реакции на изменение оборотов двигателя – напряжение остаётся неизменным.
Причины выхода реле-регулятора из строя:
- Перегрев и старение электроники;
- Короткое замыкание в обмотках генератора;
- Коррозия контактов внутри корпуса;
- Некачественная сборка или подделка.
Для проверки работоспособности:
- Измерьте напряжение на аккумуляторе на холостом ходу – должно быть 13,8–14,5 В;
- При включении фар и обогрева напряжение не должно резко падать ниже 13,5 В;
- При оборотах выше 3000 об/мин напряжение не должно превышать 14,7 В;
- Если значение выходит за пределы, регулятор нуждается в замене.
Реле-регулятор может быть встроен внутрь генератора или установлен отдельно. В случае встроенного типа потребуется демонтаж генератора. При наружном исполнении – замена упрощается.
При замене стоит использовать только оригинальные или проверенные аналоги с точными характеристиками. Неверно подобранный регулятор может вызвать повреждение аккумулятора или всей системы электрооборудования.

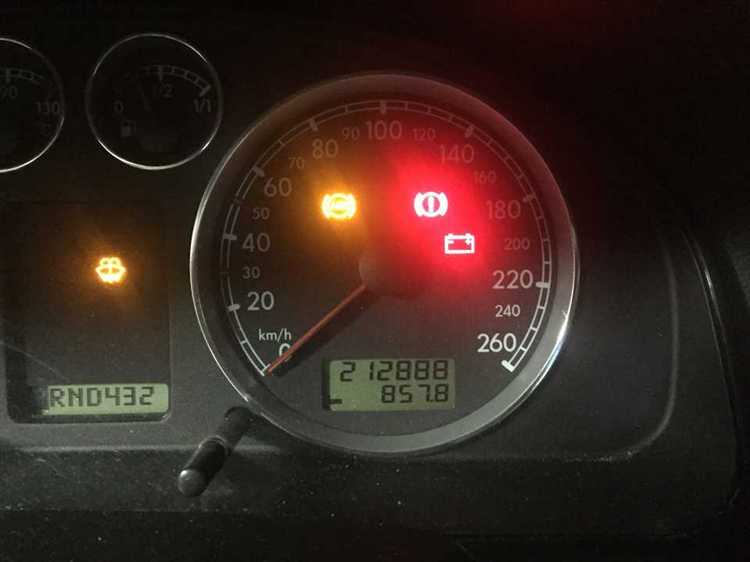

Ошибки в работе приборной панели или контрольного индикатора
Контрольная лампа зарядки может светиться из-за неисправностей в электрической цепи приборной панели. Частая причина – нарушение контактов в разъемах или окисление клемм, что приводит к ложному срабатыванию индикатора.
Некорректная работа датчика напряжения генератора или его разрыв также влияет на отображение индикатора зарядки. Проверка целостности и правильности подключения датчика помогает исключить ложное срабатывание.
Рекомендуется проверить проводку от генератора до панели на предмет повреждений, замыканий или обрывов, поскольку плохой контакт способен вызвать постоянное горение индикатора без реальной зарядки аккумулятора.
В случае подтверждения неисправности панели или индикатора следует произвести замену соответствующих компонентов или их ремонт в специализированных сервисах с использованием диагностического оборудования.
Влияние внешних потребителей энергии при включенном зажигании
При включенном зажигании активируются потребители электроэнергии, такие как фары, обогрев стекол, вентилятор печки и аудиосистема. Они создают нагрузку на бортовую сеть и генератор. Если суммарный ток потребления превышает способность генератора компенсировать разряд аккумулятора, индикатор зарядки может загореться, сигнализируя о дефиците энергии.
Например, старые генераторы мощностью около 70–90 А могут не обеспечивать стабильное напряжение при одновременной работе нескольких мощных потребителей, особенно на холостом ходу. Это приводит к падению напряжения ниже 13 В и активации индикатора.
Для проверки влияния внешних нагрузок рекомендуется последовательно отключать крупные потребители и контролировать поведение лампы зарядки. Если индикатор гаснет после уменьшения нагрузки, причина связана с превышением генератором допустимой нагрузки.
Устранить проблему помогает обновление генератора на модель с большей выходной мощностью или проверка и ремонт цепей потребителей, чтобы исключить короткие замыкания и утечки тока. Регулярная диагностика состояния ремня привода генератора также важна, так как проскальзывание снижает эффективность зарядки.
Рекомендуется избегать включения всех мощных приборов одновременно на холостом ходу, особенно при слабом или изношенном аккумуляторе. Это поможет сохранить стабильность работы генератора и предотвратить ложные сигналы о неисправности зарядной системы.
Как проверить зарядное напряжение с помощью мультиметра
Выставьте мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном около 20 В.
Подключите красный щуп к клемме аккумулятора «+», а чёрный – к «-».
Запустите двигатель и зафиксируйте показания мультиметра на клеммах аккумулятора.
Нормальное зарядное напряжение должно находиться в диапазоне 13,8–14,5 В при работающем двигателе.
Если напряжение ниже 13 В или выше 15 В, это указывает на проблемы с генератором или регулятором напряжения.
Повторите измерение при повышенных оборотах двигателя (около 2000 об/мин) для проверки стабильности напряжения.
При отсутствии изменения показаний или напряжении ниже номинала следует проверить цепь зарядки и возможные повреждения проводки.
Вопрос-ответ:
Почему горит индикатор зарядки, но аккумулятор не получает заряд?
Индикатор зарядки может светиться из-за подачи питания на цепь, однако отсутствие реальной зарядки аккумулятора связано с нарушением в системе. Это может быть из-за обрыва или коррозии проводов между генератором и аккумулятором, неисправности реле-регулятора или самого генератора, а также из-за проблем с ремнём генератора, который может проскальзывать и не приводить генератор в движение с нужной скоростью.
Как проверить, работает ли генератор, если горит индикатор, но зарядка не идет?
Для проверки генератора следует измерить напряжение на клеммах аккумулятора при работающем двигателе. Если напряжение не превышает примерно 13 В, генератор либо не подает заряд, либо работает некорректно. Также стоит проверить ремень генератора на натяжение и состояние, осмотреть контакты и клеммы на предмет окисления или повреждений. Если все элементы целы, возможна неисправность внутри генератора, например, пробой диодного моста.
Может ли гореть индикатор зарядки из-за неисправности приборной панели?
Да, в некоторых случаях причина горящего индикатора кроется не в самой системе зарядки, а в ошибках приборной панели или датчиках. Например, неправильная работа контрольной лампы, плохой контакт в разъёмах или сбои в электронном блоке управления могут вызывать ложное срабатывание индикатора. Чтобы исключить этот вариант, нужно проверить показания мультиметром и состояние цепей сигнализации.
Почему может гореть индикатор, если внешние потребители энергии сильно нагружают систему?
При включении большого количества электроприборов, таких как кондиционер, обогреватели или мощная аудиосистема, нагрузка на генератор и аккумулятор увеличивается. Если генератор не справляется с такой нагрузкой или ремень проскальзывает, напряжение в бортовой сети падает, и индикатор зарядки загорается. В этом случае рекомендуется проверить состояние ремня и производительность генератора, а также снизить потребление энергии для тестирования.
Как определить, что проблема в реле-регуляторе, если индикатор горит, но зарядка не идет?
Реле-регулятор отвечает за поддержание стабильного напряжения зарядки. При его неисправности генератор может не выдавать нужное напряжение, а лампа зарядки продолжать гореть. Признаки поломки реле-регулятора включают скачки напряжения, сильный нагрев устройства и отсутствие повышения напряжения при увеличении оборотов двигателя. Для точного выявления поломки следует провести измерения мультиметром и, при необходимости, заменить реле-регулятор.
Почему при включении зажигания горит индикатор зарядки, но аккумулятор не заряжается во время работы двигателя?
Индикатор зарядки может гореть из-за замыкания в цепи или неисправности самого индикатора, а не из-за реальной зарядки аккумулятора. Также причиной может быть поломка диодного моста генератора или реле-регулятора напряжения, которые отвечают за подачу заряда. Если ремень генератора изношен или ослаблен, генератор не сможет производить необходимое напряжение, и аккумулятор не будет заряжаться, несмотря на горящий индикатор. Важно проверить эти компоненты и измерить выходное напряжение генератора для точного определения проблемы.
Может ли неисправность проводки или соединений привести к тому, что индикатор зарядки горит, но заряд аккумулятора не происходит?
Да, повреждения в проводке, особенно между генератором и аккумулятором, способны вызвать подобную ситуацию. Окисление контактов, разрыв проводов или плохой контакт на клеммах способны нарушить передачу тока. При этом индикатор может светиться, так как получает питание от цепи, но реального заряда аккумулятор не получает. Чтобы выявить такие проблемы, нужно тщательно осмотреть проводку, проверить сопротивление цепи и состояние клемм, а также убедиться, что отсутствуют короткие замыкания и коррозия на контактах.
