Как к кулеру припаять разъем юсб

При пайке USB разъема к кулеру важна точность и соблюдение технических требований. Ключевыми моментами являются правильное определение контактов разъема, надежное соединение проводов и минимизация механических нагрузок на место пайки. USB-разъем содержит четыре основных контакта: +5 В, GND, D+ и D-, которые необходимо правильно подключить к проводам кулера или управляющей платы.

Для успешной пайки рекомендуется использовать паяльник с мощностью около 20-30 Вт и тонкое жало для точной работы. Температура паяльника должна быть в диапазоне 300-350 °C, чтобы избежать перегрева и повреждения пластиковых частей разъема. Используйте канифоль или флюс на основе смолы для улучшения смачивания и удаления окислов с поверхности контактов.

Перед пайкой тщательно очистите места соединения от загрязнений и окислов, чтобы обеспечить прочный и проводящий контакт. После пайки проверьте каждое соединение на отсутствие короткого замыкания и надежность механического крепления. Важным аспектом является правильная изоляция и фиксация проводов, чтобы исключить их случайное смещение и разрыв в процессе эксплуатации кулера.

Выбор подходящего USB разъема для подключения кулера

Для подключения кулера к USB следует выбирать разъем с учетом типа питания и требуемого тока. Обычно кулеры питаются от USB 2.0 или USB 3.0, где USB 2.0 обеспечивает до 500 мА, а USB 3.0 – до 900 мА. Если кулер потребляет более 500 мА, предпочтительно использовать USB 3.0 или специализированные разъемы с повышенной нагрузочной способностью.

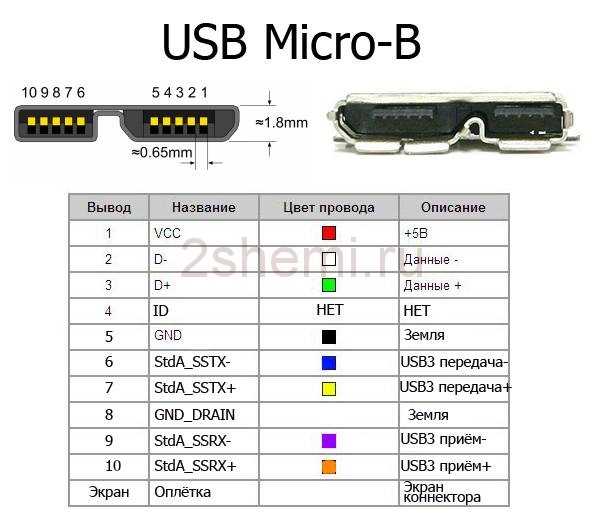

По форм-фактору чаще всего подходят стандартные USB-A или USB Micro-B разъемы, в зависимости от модели кулера и его кабеля. USB-A разъемы обеспечивают надежное подключение и удобство монтажа, тогда как Micro-B могут использоваться для компактных решений, но требуют аккуратной пайки из-за мелких контактов.

Важно обратить внимание на качество разъема – предпочтительны модели с позолоченными контактами, которые снижают окисление и обеспечивают стабильный контакт. Разъемы с усиленным пластиковым корпусом увеличивают надежность соединения при частых подключениях и вибрациях.

Для пайки оптимальны разъемы с открытыми контактами и дополнительными контактными площадками для механической фиксации на плате или корпусе кулера. Это уменьшит нагрузку на пайку и снизит риск повреждения соединения при движениях или натяжении кабеля.

В случае нестандартных кулеров с высоким потреблением рекомендуется использовать USB разъемы с дополнительными контактами питания (например, USB 3.1 Type-C) или подключать питание отдельно, сохраняя USB только для передачи данных и низкотокового питания.

Подготовка проводов кулера и USB разъема к пайке

Для надежного соединения необходимо тщательно подготовить провода кулера и контакты USB разъема. Начните с удаления внешней изоляции на длину 5-7 мм с каждого провода с помощью стриппера или аккуратного ножа, избегая повреждения жил. Далее аккуратно зачистите жилы от внутренней изоляции на 2-3 мм, чтобы обеспечить хороший контакт с припоем.

Если жилы многожильные, рекомендуется их слегка скрутить, чтобы предотвратить распушивание при пайке. Для уменьшения окисления и улучшения смачиваемости жил, нанесите небольшое количество канифольного флюса.

Контакты USB разъема предварительно очистите от возможных загрязнений и окислов, используя спиртовую салфетку или мелкозернистую наждачную бумагу (грит 600-800). После очистки нанесите флюс для пайки, чтобы обеспечить равномерное распределение припоя и улучшить адгезию.

Для облегчения пайки и повышения надежности рекомендуется выполнить лужение как проводов, так и контактов разъема. Нагрейте жало паяльника до 350-370 °C, нанесите немного припоя на жало, затем аккуратно прогрейте жилу или контакт и нанесите припой до равномерного покрытия.

В завершение убедитесь, что подготовленные провода и контакты не имеют излишков припоя и готовы к аккуратному соединению без коротких замыканий.

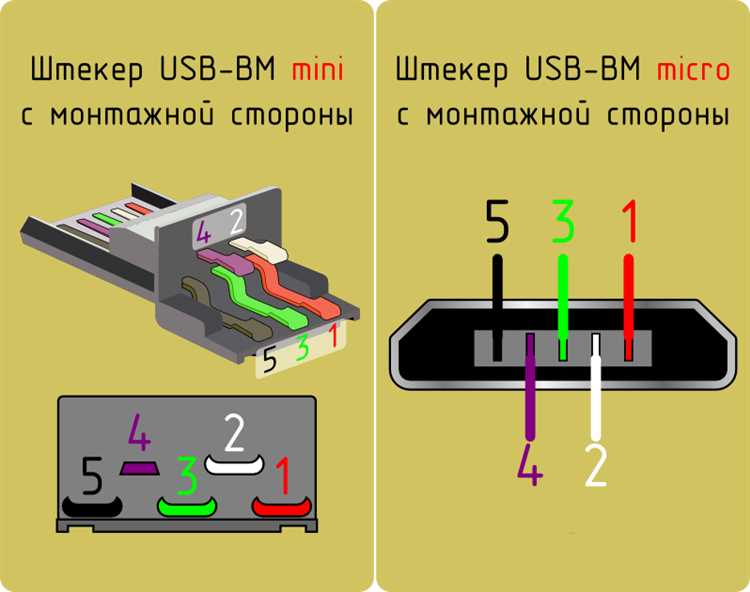

Определение полярности и соответствие контактов USB и кулера

USB-разъем стандартного типа А имеет четыре контакта: VCC (питание +5 В), D-, D+ и GND (земля). Для питания кулера важны только VCC и GND.

Контакт VCC обычно располагается с краю разъема и подается напряжение +5 В. Контакт GND расположен напротив VCC и служит минусом питания.

У кулера обычно два провода: красный – положительный (+5 В), черный – отрицательный (земля). Иногда встречается синий или желтый провод для управления оборотами, но он не участвует в подаче питания через USB.

Перед пайкой следует проверить мультиметром соответствие проводов кулера и контактов USB. Для этого нужно прозвонить USB-разъем и убедиться, что крайний контакт соответствует +5 В, а противоположный – GND.

Если кулер питается от внешнего блока с другим цветовым кодом проводов, обязательно уточните назначение каждого провода в документации или тестом на мультиметре, измеряя напряжение или сопротивление.

При неправильном подключении полярности кулер не будет работать или может выйти из строя, поэтому подключение красного провода к VCC и черного к GND – обязательное условие.

После определения полярности и контактов следует зафиксировать провода, чтобы избежать механического напряжения на пайку, что обеспечит надежную работу кулера.

Техника пайки: как избежать перегрева и обеспечить надежный контакт

Для минимизации перегрева компонентов используйте паяльник с мощностью 20-30 Вт и рабочей температурой около 300-350°C. Слишком высокая температура приводит к повреждению пластика и изоляции проводов кулера.

Перед пайкой нанесите на контакты небольшое количество флюса на основе колофонии. Это улучшит смачивание припоя и уменьшит время контакта жала паяльника с элементом.

Очистите поверхность контактов от окислов и загрязнений мелкой наждачной бумагой или спиртом. Грязь и окислы ухудшают качество пайки и увеличивают риск холодных соединений.

Нагревайте одновременно контакт USB-разъема и оголённый провод кулера. Подводите припой к соединению, а не к жалу паяльника, чтобы обеспечить равномерное пропекание металлов.

Длительность контакта с паяльником не должна превышать 2-3 секунды. Если припой не растекся за это время, снимите паяльник, дайте остыть и повторите попытку, чтобы не повредить разъем.

Используйте качественный бессвинцовый припой с флюсом внутри диаметром 0.5 мм для точного и прочного соединения. Избегайте излишков припоя, которые могут вызвать короткое замыкание.

После пайки проверьте соединение на прочность механическим легким движением провода. Провод не должен шататься или отходить от контакта.

Для дополнительной защиты и изоляции нанесите термоусадочную трубку или изоляционную ленту на место пайки после полного остывания.

Проверка работоспособности соединения после пайки

Для оценки качества пайки USB-разъема к кулеру необходимо выполнить несколько последовательных тестов и замеров.

1. Визуальный осмотр контактов:

   • Отсутствие трещин, сколов и холодных пайок.
   • Пайка должна быть блестящей и ровной, без излишков припоя, замыканий между контактами.
   • Провода должны быть прочно зафиксированы и не болтаться.

2. Проверка электрической целостности (прозвонка):

   • Использовать мультиметр в режиме измерения сопротивления или прозвонки.
   • Проверить соединение каждого провода кулера с соответствующим контактом USB-разъема.
   • Сопротивление контактов должно быть минимальным, близким к нулю (до 1 Ом допускается).
   • Отсутствие замыканий между соседними контактами (сопротивление должно быть бесконечным).

3. Функциональная проверка при включении:

   • Подключить кулер к USB-порту компьютера или питания 5 В через измерительный прибор.
   • Убедиться в запуске вентилятора без прерываний и шумов.
   • Проверить стабильность вращения в течение минимум 1-2 минут.
4. • Измерить напряжение питания на контактах USB-разъема при работе кулера.
   • Напряжение должно соответствовать стандартным 5 В с допуском ±0,1 В.
   • Отсутствие просадок и скачков при запуске вентилятора.

Тщательное выполнение всех этих этапов гарантирует надежность и долговечность соединения USB-разъема с кулером.

Изоляция и защита припаянного USB разъема от повреждений

После пайки необходимо обеспечить надежную изоляцию контактных соединений, чтобы предотвратить короткие замыкания и коррозию. Для этого рекомендуется использовать термоусадочную трубку с подходящим диаметром. Трубка должна плотно облегать место пайки и провод, чтобы после нагрева обеспечить герметичное покрытие.

Если термоусадочная трубка недоступна, можно применить электроизоляционную ленту, предпочтительно из ПВХ, обладающую хорошей стойкостью к механическим воздействиям и влаге. Наматывать ленту следует без перекручиваний и с небольшим натягом, чтобы исключить образование воздушных пузырей и обеспечить плотное прилегание.

Для дополнительной механической защиты и фиксации разъема стоит использовать силиконовый клей или герметик. Это предотвратит повреждение припаянных проводов при изгибах или вибрациях. Клей наносят тонким слоем вокруг зоны пайки, избегая попадания на контакты.

При монтаже USB-разъема к корпусу кулера рекомендуется установить пластиковый или резиновый уплотнитель, который уменьшит нагрузку на провод и предохранит пайку от трения и ударов.

Контроль качества изоляции заключается в проверке отсутствия оголенных участков и возможности сдвига изоляционного слоя. Если изоляция легко смещается, следует усилить защиту дополнительным слоем или заменить изоляционный материал.

Вопрос-ответ:

Как правильно подготовить провода кулера и USB-разъем перед пайкой?

Подготовка начинается с зачистки изоляции с проводов на длину около 5 мм, чтобы обеспечить хороший контакт. Нужно удалить остатки лужения или окислов, очистив жилы и при необходимости слегка спаять их припоем для упрощения пайки. Контакты USB-разъема также следует очистить от загрязнений и окислов, при необходимости аккуратно залудить, чтобы улучшить смачивание припоем. Важно соблюдать осторожность, чтобы не повредить мелкие элементы разъема и не оставить оголенные участки, которые могут вызвать короткое замыкание.

Какие меры защитить припаянный USB-разъем от механических повреждений и коррозии?

После пайки рекомендуется использовать термоусадочную трубку подходящего диаметра, которая плотно обхватывает соединение, предотвращая попадание влаги и пыли. Для дополнительной защиты применяют специальные изоляционные лаки или силиконовые герметики, устойчивые к температурным изменениям и вибрациям. Также стоит закрепить провода так, чтобы они не испытывали напряжения и не тянулись в месте пайки — это снизит риск механического разрушения контактов.

Как избежать перегрева USB-разъема и кулера во время пайки?

Перегрев снижает надежность соединения и может повредить компоненты. Чтобы этого избежать, используйте паяльник с температурой около 300 °C и не удерживайте жало на контакте дольше 2–3 секунд. Перед пайкой нанесите на контакт небольшое количество флюса для улучшения смачивания. Быстрая и точная пайка помогает избежать теплового воздействия на пластиковые части разъема и внутренние элементы кулера. Если нужно, делайте перерывы между пайками, чтобы детали остывали.

Как проверить правильность и надежность соединения после пайки USB-разъема к кулеру?

Для проверки используйте мультиметр в режиме прозвонки или измерения сопротивления. Проверяйте каждое соединение на предмет отсутствия коротких замыканий между соседними контактами. Кроме того, можно подать питание на кулер через USB-разъем и проверить, запускается ли он стабильно без прерываний. Визуально осмотрите пайку — она должна быть ровной, блестящей, без трещин и холодных участков. При необходимости слегка потрясите провода, чтобы убедиться в надежности крепления.

Как правильно определить соответствие контактов USB-разъема и проводов кулера?

Стандартный USB-разъем имеет четыре контакта: питание +5 В (обычно красный провод), земля (черный или зеленый), а также два сигнальных (белый и зеленый). Для кулера важно точно подключить питание и землю, иначе устройство не будет работать. Рекомендуется найти схему или маркировку проводов кулера и сопоставить с контактами USB. Иногда полезно измерить напряжение на каждом проводе при подключении, чтобы не перепутать полярность и сигналы, особенно если кулер нестандартный.

Как правильно подготовить провода кулера и USB-разъема перед пайкой, чтобы соединение было надежным и не окислялось?

Подготовка начинается с очистки проводов от изоляции на длину около 5 мм, при этом важно аккуратно снять внешний слой, чтобы не повредить жилы. Медные жилы следует скрутить, чтобы они не расплетались, и немного облужить паяльником с припоем — это улучшит сцепление. Контакты USB-разъема также необходимо тщательно очистить от загрязнений и окислов. Для этого можно использовать спирт или специальные очистители. После такой подготовки пайка будет более прочной и устойчивой к коррозии.

Какие ошибки часто допускают при пайке USB-разъема к кулеру, и как их избежать для предотвращения повреждений?

Одной из распространенных ошибок является перегрев контактных площадок и проводов, что может привести к их отслоению или повреждению пластмассовых частей разъема. Чтобы этого избежать, нужно использовать паяльник с мощностью около 30-40 Вт и работать быстро, не задерживаясь на одном месте. Еще важно применять флюс, который улучшает растекание припоя и качество контакта. Нельзя наносить слишком много припоя — излишек может вызвать короткое замыкание между контактами. Также стоит внимательно следить за правильной полярностью проводов, чтобы не перепутать питание и массу, иначе кулер не будет работать или может выйти из строя.
