Как настроить карбюратор дааз 2140

Карбюратор ДААЗ 2140, устанавливаемый на автомобили Москвич-2140, представляет собой двухкамерный агрегат с падающим потоком, оснащённый диффузорами разного диаметра, системой холостого хода, ускорительным насосом и экономайзером мощностных режимов. Точная настройка необходима для стабильной работы двигателя, правильного расхода топлива и уверенного запуска при разных температурах.

Работы по регулировке выполняются на прогретом двигателе при исправной системе зажигания, герметичном впускном тракте и отрегулированных зазорах клапанов. Необходим минимальный набор инструментов: отвёртка, штангенциркуль и тахометр (опционально – вакуумметр). В процессе настройки особое внимание уделяется регулировке количества и качества смеси, уровню топлива в поплавковой камере, а также корректной работе ускорительного насоса.

Каждый этап выполняется строго по порядку: сначала проверка герметичности карбюратора, затем регулировка поплавка, настройка винтов качества и количества, оценка переходных режимов, проверка системы холодного пуска. Все регулировки необходимо выполнять с учётом рекомендаций завода-изготовителя: расстояние между поплавком и прокладкой крышки – 6,5 мм, винт количества – начальное положение 1,5 оборота, винт качества – 2 оборота.

Игнорирование базовых параметров и попытки настраивать карбюратор “на слух” приводят к нестабильной работе двигателя, перерасходу топлива и перегреву. Именно поэтому важно соблюдать последовательность и точность на каждом этапе. В статье рассматривается практический алгоритм настройки с конкретными ориентирами по каждому узлу.

Проверка состояния жиклёров и очистка каналов

Перед разборкой карбюратора необходимо перекрыть подачу топлива и демонтировать верхнюю крышку. Доступ к главным и переходным жиклёрам открывается после снятия поплавковой камеры. Визуально оценивается наличие отложений, следов коррозии и механических повреждений на теле жиклёров. Недопустимо использование повреждённых или деформированных элементов – их следует заменить новыми, с идентичными номерами (например, топливный жиклёр 95, воздушный – 150).

Для очистки жиклёров нельзя использовать иглы или проволоку, так как это может изменить калибровку отверстий. Применяется промывка в ацетоне или керосине, с последующей продувкой сжатым воздухом. Убедиться в проходимости канала можно, направив струю воздуха с обратной стороны и проконтролировав равномерный выход через сопло.

Каналы корпуса карбюратора промываются аналогичным образом. Продувку следует выполнять после демонтажа всех регулирующих винтов и пробок, открывающих доступ к скрытым полостям. Особое внимание уделяется каналам холостого хода и ускорительного насоса – засоры в этих зонах вызывают провалы при резком нажатии на педаль газа и нестабильную работу на малых оборотах.

При повторной сборке необходимо установить жиклёры строго на свои места и затянуть их без избыточного усилия. Использование герметиков недопустимо. После установки верхней крышки проводится контроль герметичности поплавковой камеры и корректность подачи топлива в распылители.

Регулировка уровня топлива в поплавковой камере

Корректный уровень топлива в поплавковой камере карбюратора ДААЗ 2140 необходим для стабильной работы двигателя и точной дозировки смеси. Отклонения в уровне приводят к перерасходу топлива или обеднению смеси. Регулировка проводится с учётом заводских параметров, указанных для конкретной модели карбюратора.

Перед началом работ необходимо:

• снять карбюратор с двигателя;
• открутить верхнюю крышку (держится на 5 винтах);
• убедиться в целостности поплавков и отсутствии топлива внутри них;
• очистить камеру от грязи и отложений, если они имеются.

Регулировка производится путём изменения положения язычка, на который опирается запорная игла. При этом используются следующие параметры:

• расстояние от прокладки до нижней кромки поплавка при закрытом клапане должно составлять 6,5 ±0,25 мм;
• при полностью опущенном поплавке – не более 14 мм;
• оба поплавка должны находиться строго параллельно плоскости крышки.

Порядок регулировки:

1. Удерживая крышку вертикально, подогнуть язычок поплавка так, чтобы он соответствовал заданному расстоянию при закрытом клапане.
2. Проверить свободный ход поплавков, чтобы они не затирали стенки камеры.
3. После регулировки повторно проверить уровень по шаблону или штангенциркулем.

После завершения регулировки крышка устанавливается на место с новой прокладкой. Важно не допускать перекоса, чтобы не нарушить герметичность и не изменить уровень топлива при сборке.

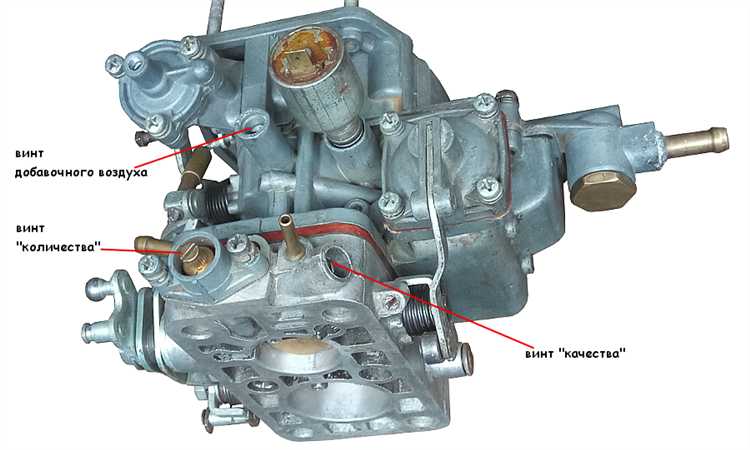

Настройка винта качества смеси на холостом ходу

Для точной регулировки винта качества на карбюраторе ДААЗ 2140 необходимо предварительно прогреть двигатель до рабочей температуры и убедиться в исправности системы зажигания. Воздушный фильтр должен быть установлен, так как его отсутствие искажает параметры смеси.

Винт качества располагается сбоку корпуса карбюратора. Перед началом настройки его следует аккуратно завернуть до упора по часовой стрелке, считая обороты. Не применять усилий – это может повредить седло. Далее винт выворачивают обратно на 2 оборота – это базовое положение, от которого начинают настройку.

Настройка проводится при помощи тахометра или по слуху. Двигатель должен работать стабильно на холостом ходу. Винт качества медленно поворачивают против часовой стрелки, пока обороты не начнут расти. После достижения максимальных оборотов винт плавно возвращают назад (по часовой стрелке) до начала их снижения. Оптимальное положение – между этими двумя точками, ближе к максимуму оборотов.

Если смесь слишком обеднена, двигатель работает с перебоями и появляется детонация. При переобогащении – обороты нестабильны, выхлоп приобретает резкий запах. Окончательная настройка достигается при сочетании максимальной стабильности холостого хода и минимального уровня СО в отработавших газах (если используется газоанализатор).

После регулировки винта качества смесь проверяют повторно через 2–3 минуты работы двигателя. При необходимости вносят корректировки в пределах 1/8 оборота. При любом вмешательстве в систему зажигания или изменении уровня топлива в поплавковой камере настройку винта качества следует повторить.

Установка оборотов холостого хода винтом количества

Перед регулировкой необходимо прогреть двигатель до рабочей температуры (не менее 85 °C) и убедиться в исправности системы зажигания. Воздушный фильтр должен быть установлен. Корректную настройку винта количества выполняют после регулировки качества смеси.

Винт количества регулирует объём поступающей в цилиндры горючей смеси на холостом ходу, влияя на частоту вращения коленчатого вала. Он расположен на рычаге дроссельной заслонки и ограничивает её минимальное открытие.

Порядок настройки:

1. Остановить двигатель. Убедиться, что винт качества смеси уже отрегулирован.
2. Проверить свободный ход троса привода дроссельной заслонки. Он не должен мешать её полному закрытию.
3. Запустить двигатель и дать поработать 1–2 минуты на холостом ходу.
4. Поворачивать винт количества по часовой стрелке – обороты увеличиваются, против часовой – снижаются.
5. Установить устойчивую частоту холостого хода в пределах 750–850 об/мин для бензина АИ-92. При этом не должно быть провалов или колебаний оборотов.

Контроль производится по тахометру или на слух, если отсутствует прибор. При слишком высоких оборотах двигатель будет перегреваться и увеличится расход топлива. Слишком низкие обороты приведут к нестабильной работе и риску заглохнуть при включении передачи или нагрузке.

После настройки необходимо выполнить повторную проверку винта качества смеси, так как изменение количества воздуха может повлиять на состав смеси.

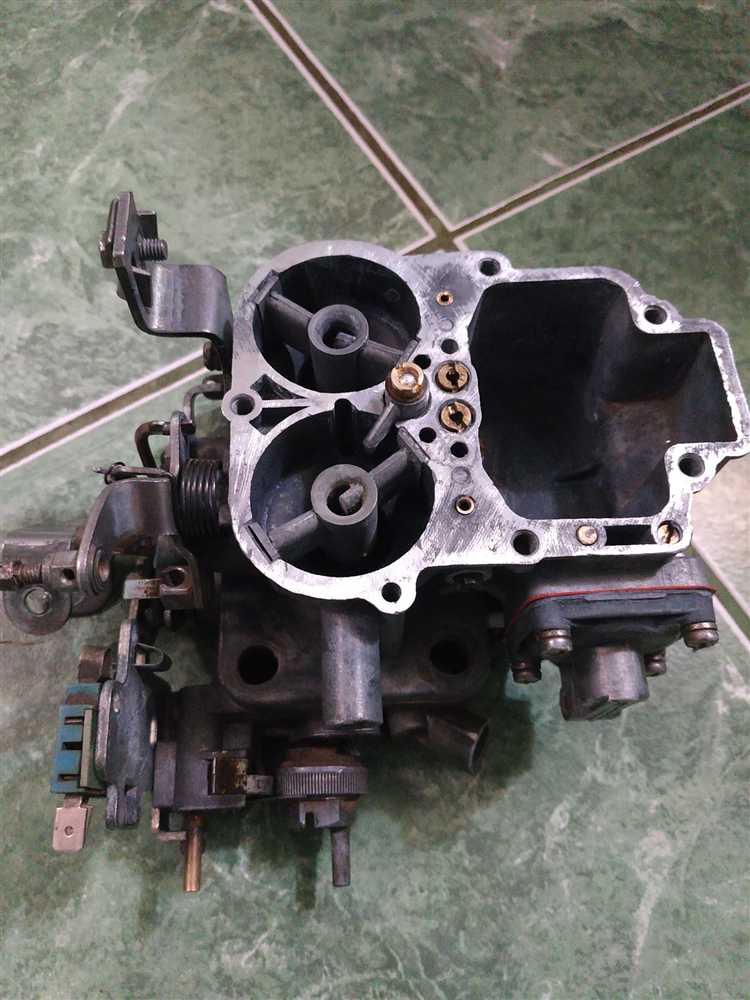

Проверка герметичности прокладок и уплотнений

Перед настройкой карбюратора необходимо убедиться в герметичности всех прокладок и уплотнений, так как даже незначительные подсосы воздуха и утечки топлива искажают состав смеси и затрудняют регулировку.

Проверку начинают с визуального осмотра соединений верхней и нижней частей корпуса, фланцев, топливопроводов, а также прокладок между карбюратором и впускным коллектором. Обращают внимание на следы подтекания топлива, деформации прокладок, растрескивание резины, ослабленные хомуты и винты крепления.

Для выявления подсоса воздуха через уплотнения применяют метод локального обрызгивания. На работающем двигателе холостого хода обрабатывают участки вокруг стыков аэрозольным очистителем карбюратора или распыляют мелкую струю бензина с помощью шприца. При попадании жидкости в место негерметичности обороты двигателя изменяются. Это указывает на необходимость замены прокладки или подтяжки соединения.

Особое внимание следует уделить уплотнению оси дроссельной заслонки. Износ втулки и уплотнителя приводит к скрытым подсосам воздуха. Проверка выполняется аналогично – обрызгиванием зоны вокруг оси при закрытой заслонке. При обнаружении дефекта необходима замена уплотнительных элементов или втулки.

После устранения всех негерметичностей карбюратор готов к точной настройке, включая регулировку холостого хода и винтов качества и количества смеси.

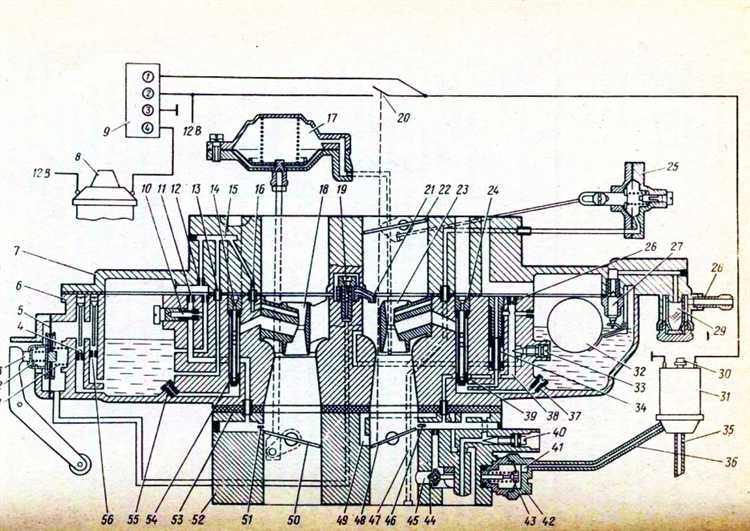

Настройка пускового устройства при холодном запуске

Пусковое устройство карбюратора ДААЗ 2140 обеспечивает обогащение топливной смеси при холодном запуске двигателя. Для настройки необходимо сначала проверить свободный ход пускового механизма. Ход тяги пускового устройства должен составлять 10–15 мм от положения покоя до полного открытия воздушной заслонки.

Если ход меньше, ослабьте фиксирующую гайку тяги и отрегулируйте длину тяги так, чтобы заслонка открывалась плавно и полностью при выдергивании рычага. При слишком большом ходе пускового устройства смесь будет переобогащена, что затруднит запуск и повысит расход топлива.

Далее проверьте работу воздушной заслонки: при холодном двигателе она должна закрываться полностью, а при прогреве – плавно открываться до рабочего положения. Для этого плавно отпускайте рычаг пускового устройства, контролируя ход заслонки и ее плавность движения.

Регулировка винта пускового устройства проводится для точной дозировки топлива. Винт установлен на пусковом механизме и отвечает за количество подаваемого топлива в момент запуска. Для регулировки винт поворачивают по часовой стрелке до достижения устойчивых оборотов двигателя на холостом ходу после запуска, затем немного откручивают для снижения переобогащения.

После регулировки рекомендуется проверить холодный запуск двигателя не менее 3 раз подряд, чтобы убедиться в стабильности пуска и отсутствии затруднений. При необходимости повторите настройку хода тяги и винта подачи топлива.

Контроль работы карбюратора под нагрузкой на дороге

Для проверки правильной работы карбюратора ДААЗ 2140 в движении необходима оценка его реакции на изменение нагрузки двигателя и переходные режимы.

1. Разгон с места и переход к средним оборотам. При резком нажатии на педаль газа двигатель не должен «проваливаться» или резко дергаться. Плавное нарастание мощности указывает на правильное соотношение топлива и воздуха.
2. Подъем в гору или движение с увеличенной нагрузкой. Двигатель должен сохранять стабильные обороты без перебоев и детонаций. Если наблюдается затухание или нестабильность, требуется регулировка качества смеси винтом качества.
3. Проверка работы переходных режимов. При плавном изменении оборотов от холостого хода к средним двигатель не должен захлебываться или глохнуть. Недостаток топлива проявляется в рывках и падении оборотов.

Для более точной оценки используйте следующие методы:

• Мониторинг расхода топлива. Резкое увеличение расхода указывает на обогащённую смесь.
• Наблюдение за цветом выхлопа. Чёрный дым свидетельствует о чрезмерном поступлении топлива, синий – о масляном голодании, белый – о неполном сгорании.
• Анализ звука работы двигателя. Посторонние шумы, детонация или хлопки указывают на неправильную настройку.

Если выявлены нарушения, выполните регулировку винтов качества и количества, а также проверьте герметичность соединений и состояние воздушного фильтра.

Вопрос-ответ:

Каким образом проверить правильность установки уровня топлива в поплавковой камере карбюратора ДААЗ 2140?

Уровень топлива проверяется с помощью снятия поплавковой крышки и использования специального щупа или линейки. При снятой крышке уровень топлива должен находиться на высоте, указанной в технической документации — обычно около 7–8 мм от поверхности поплавка до стенки камеры. Если уровень слишком высокий, это приведёт к переливу и обогащению смеси, при слишком низком — к бедной смеси и плохому разгону. Регулировка уровня выполняется путём сгибания язычка поплавка, контролируя положение игольчатого клапана.

Какие симптомы указывают на неправильную регулировку винта качества смеси на холостом ходу в карбюраторе ДААЗ 2140?

Неправильная регулировка винта качества смеси проявляется в нестабильной работе двигателя на холостом ходу. Если смесь слишком обогащена, двигатель может «троить», появляется чёрный дым из выхлопной трубы, повышенный расход топлива и затруднённый запуск. При бедной смеси наблюдаются провалы оборотов, двигатель глохнет при малых оборотах, возможен перегрев. Для точной настройки требуется плавное вращение винта до максимальной и стабильной частоты холостого хода с последующим небольшим возвратом винта назад.

Как проверить герметичность прокладок и уплотнений карбюратора ДААЗ 2140, чтобы исключить подсос воздуха?

Для проверки герметичности применяют метод сжатого воздуха или мыльного раствора. При запущенном двигателе или во время холостого хода нужно обрабатывать стыки прокладок и соединений мыльным раствором — при подсосе воздуха будет наблюдаться изменение оборотов или образование пузырей. Также можно прослушать щели с помощью тонкой трубки, прислонённой к уху, или воспользоваться специальным дымогенератором. В случае обнаружения подсоса нужно заменить повреждённые прокладки и тщательно очистить посадочные поверхности перед сборкой.

Какие действия необходимо выполнить для настройки пускового устройства карбюратора ДААЗ 2140 при холодном запуске двигателя?

Пусковое устройство регулируется так, чтобы обеспечить обогащённую смесь в момент холодного запуска и плавный переход к нормальной работе после прогрева. Для этого сначала проверяют свободный ход тяги пускового устройства — он должен составлять 4–5 мм. Затем регулируют положение воздушной заслонки, чтобы при её закрытии двигатель не глох. Если двигатель плохо заводится или глохнет сразу после запуска, следует подрегулировать винт пускового устройства, изменяя подачу топлива при закрытой заслонке. После настройки проверяют работу на холодном двигателе и при прогреве, добиваясь ровных оборотов без перебоев.
