Как отключить магнитолу при пуске двигателя

При запуске двигателя автомобильная электросистема испытывает кратковременную просадку напряжения, что может вызывать самопроизвольное выключение или перезагрузку магнитолы. В некоторых случаях это приводит к сбросу настроек, потере запомненных радиостанций или даже повреждению устройства при многократных циклах включения. Такая ситуация характерна для систем, где питание магнитолы напрямую связано с основным бортовым напряжением без дополнительной защиты.

Один из распространённых методов решения – установка реле с задержкой отключения или использования дополнительного реле, которое временно разрывает цепь питания магнитолы при запуске. Такой подход позволяет предотвратить скачки напряжения и стабилизировать работу устройства. Для реализации потребуется доступ к проводке замка зажигания и основному питанию головного устройства.

Также возможно программное решение – некоторые модели автомобилей и магнитол позволяют настроить поведение устройства при включении зажигания через штатное меню или интерфейс бортового компьютера. В этом случае отключение или задержка включения реализуются без вмешательства в электросхему.

При использовании внешних усилителей или систем с повышенным потреблением энергии особенно важно контролировать запуск магнитолы. Повышенные пусковые токи могут перегрузить предохранители или вызвать перегрев контактов. Монтаж дополнительного управляющего реле или стабилизатора поможет избежать подобных проблем.

Почему магнитола включается при повороте ключа зажигания

Некоторые модели головных устройств автоматически включаются при подаче питания на провод ACC, независимо от того, была ли она ранее выключена. Это поведение связано с внутренней прошивкой устройства и не всегда регулируется настройками. В таких случаях возможна только аппаратная доработка или установка дополнительного реле, чтобы разорвать цепь при запуске двигателя.

Дополнительной причиной может быть неправильное подключение питания после установки новой магнитолы. Если провод, предназначенный для постоянного питания, подключён к цепи, активной только при повороте ключа, устройство может сбрасывать настройки и включаться при каждом запуске как по умолчанию.

Для устранения нежелательного включения рекомендуется проверить схему подключения и убедиться, что провода B+ и ACC подключены корректно. При необходимости стоит установить задержку на включение или использовать реле с выдержкой времени, чтобы магнитола получала питание только после стабилизации напряжения в сети.

Как питание магнитолы связано с цепями зажигания

Магнитола подключается к электросети автомобиля через два основных провода: постоянный плюс (обычно маркируется как B+ или Memory) и плюс от зажигания (ACC). Первый обеспечивает питание для сохранения настроек и памяти, второй управляет включением устройства при подаче напряжения с замка зажигания.

Цепь ACC получает питание только при повороте ключа в положение «ACC» или «ON». Это позволяет магнитоле включаться автоматически, как только активируется замок зажигания. При запуске двигателя (положение «START») цепь ACC часто временно обесточивается, чтобы уменьшить нагрузку на аккумулятор и стартер. В этот момент магнитола может кратковременно выключаться.

Если магнитола остаётся включённой при любом положении ключа, вероятна неправильная разводка: например, ACC и постоянный плюс соединены вместе. Это распространённая ошибка при установке нештатных систем. Для корректной работы следует проверить схему подключения на разъёме ISO или по схеме автомобиля.

Контроль за питанием возможен через реле, подключённое к цепи ACC. Это особенно актуально при установке усилителей или другого дополнительного оборудования, чтобы они не нагружали сеть при выключенном зажигании.

Для стабилизации питания и исключения сбоев при запуске двигателя применяют конденсаторы или вспомогательные реле с задержкой отключения. Такие решения позволяют сохранить работу магнитолы даже при кратковременном пропадании напряжения в цепи ACC.

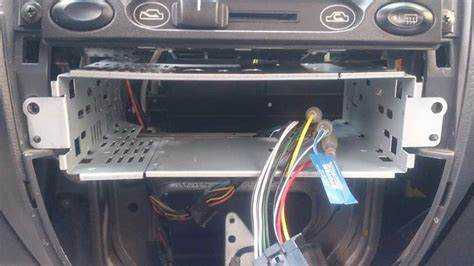

Способы временного отключения питания магнитолы

Для предотвращения кратковременного отключения магнитолы при запуске двигателя можно использовать несколько проверенных решений. Каждый из них имеет особенности подключения и разные уровни вмешательства в штатную электросхему.

• Установка задержки подачи питания через реле времени. В цепь ACC добавляется реле с регулируемой задержкой отключения. При запуске двигателя реле удерживает питание на магнитоле в течение заданного времени (обычно 3–5 секунд), позволяя избежать сброса настроек или перезапуска.

• Использование стабилизатора напряжения с буфером. Специальные блоки с функцией буферизации напряжения позволяют кратковременно поддерживать питание магнитолы от встроенного конденсатора или аккумулятора при падении напряжения в цепи ACC во время пуска стартера.

• Переключение питания на постоянный плюс через реле. Устанавливается реле, которое подаёт питание на магнитолу с цепи постоянного «+12 В», но только при включенном зажигании. Это позволяет обойти разрыв в цепи ACC при запуске, сохранив контроль через ключ зажигания.

• Подключение к цепи после реле зажигания. Альтернативный способ – подключение питания магнитолы к цепи, которая активна только при рабочем двигателе, минуя паузу во время прокрутки стартера. Требуется точное знание схемы автомобиля.

• Использование диодов для параллельного питания. Схема с диодами позволяет подавать питание как с цепи ACC, так и с другой стабильной линии (например, IGN2), при этом предотвращая обратный ток. Диоды подбираются по допустимому току не менее 5 А.

Перед внедрением любого из способов необходимо точно определить особенности электропроводки автомобиля и параметры питания конкретной модели магнитолы. Ошибочное подключение может вызвать перегрев проводки или отказ электроники.

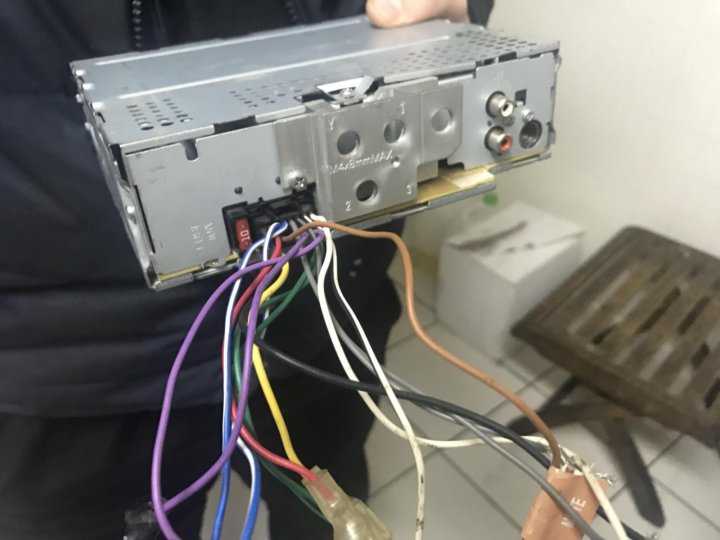

Как прервать цепь ACC для отключения магнитолы

Цепь ACC (accessory) подаёт питание на магнитолу при повороте ключа в положение «ACC» или «ON». Для временного отключения питания на время запуска двигателя требуется вмешательство в эту цепь, чтобы исключить подачу напряжения при включении стартера.

Один из способов – установка нормально разомкнутого реле с управлением от цепи стартера. Контакт катушки реле подключается к проводу, на котором появляется напряжение только при запуске двигателя. При срабатывании реле оно разрывает цепь ACC, предотвращая включение магнитолы во время запуска.

Для подключения реле требуется доступ к жгуту проводки за замком зажигания. Провод ACC обычно имеет напряжение 12 В в положении «ON», но отсутствует в положении «LOCK» и «START». Определить его можно с помощью мультиметра. После нахождения цепь разрезается, и в разрыв встраивается нормально замкнутый контакт реле.

Управляющий сигнал берётся с цепи стартера, где напряжение появляется только в момент поворота ключа в положение «START». Подключение осуществляется через диод, исключающий обратный ток. При подаче сигнала реле размыкает цепь ACC, отключая питание магнитолы. После завершения запуска реле возвращается в исходное состояние, восстанавливая подачу питания.

Альтернативный вариант – установка прерывателя на базе транзистора или микроконтроллера, синхронизированного с цепью стартера. Такой подход сложнее, но позволяет реализовать задержку включения магнитолы после запуска.

Любые вмешательства в электропроводку необходимо выполнять с отключённой батареей, используя термоусадку или пайку для надёжности соединений. Нарушение контактов в цепи ACC может привести к сбоям в работе других компонентов, подключённых к этой линии.

Использование реле для автоматического отключения питания

Для автоматического отключения магнитолы при запуске двигателя можно установить промежуточное реле, управляемое сигналом стартера или изменением напряжения в бортовой сети. Это позволяет временно разрывать цепь питания без вмешательства водителя.

Реле подключается последовательно в цепь ACC или B+ (в зависимости от схемы питания магнитолы). Управляющий сигнал можно взять с цепи «50» (стартер), с линии генератора (например, D+), либо использовать контроллер напряжения, реагирующий на просадку при старте.

Для минимизации задержек следует выбирать реле с быстрым временем срабатывания (меньше 10 мс) и рабочим током не ниже 15 А. При подключении важно использовать термоусадку и предохранители. Провода питания необходимо прокладывать с учётом нагрева и вибраций подкапотного пространства.

Один из простых вариантов – использовать нормально замкнутое реле с управляющим входом от цепи стартера: при повороте ключа на «START» реле размыкается, отключая магнитолу. После запуска двигателя и возврата ключа в положение «ON» питание восстанавливается автоматически.

Альтернативный способ – применение таймерного реле с задержкой включения. Оно позволяет подавать питание на магнитолу только после стабилизации напряжения в сети, исключая сбои при запуске.

Установка реле требует базовых навыков автоэлектрики. При сомнениях целесообразно подключать устройство через монтажный блок с колодкой и штатными клеммами, исключающими контактную нестабильность.

Как изменить схему подключения проводов ISO-разъема

Чтобы магнитола отключалась при старте двигателя, нужно перенастроить цепь так, чтобы питание ACC (красный провод) управлялось через реле, связанное с цепью запуска мотора. Это позволит разрывать питание магнитолы во время прокрутки стартера, сохраняя питание памяти через жёлтый провод.

Перед началом работы отключите питание автомобиля для безопасности. Снимите ISO-разъем с магнитолы и определите провода по цветам и назначениям. Если цвета не совпадают, используйте тестер для проверки напряжения на проводах при разных состояниях зажигания и запуска.

Для подключения реле потребуется подключить катушку к проводу запуска двигателя (стартер) и к массе, а переключаемый контакт реле – в разрыв красного провода ACC. В момент прокрутки стартера реле разомкнет цепь питания магнитолы, временно отключая её.

После подключения и проверки надежности контактов изолируйте все соединения с помощью термоусадочных трубок или качественной изоляционной ленты. Соберите разъем и проверьте работу магнитолы при включении зажигания и при старте двигателя.

При необходимости можно дополнительно установить предохранитель на цепь реле, чтобы защитить проводку от перегрузок или коротких замыканий.

Особенности отключения штатных магнитол с CAN-шиной

Штатные магнитолы с интеграцией в CAN-шину автомобиля требуют особого подхода для корректного отключения при запуске двигателя. Простое прерывание питания может привести к сбоям в работе мультимедийной системы и связанных с ней блоков управления.

Основные особенности и рекомендации:

• CAN-шина обеспечивает обмен данными между магнитолой и другими системами автомобиля, включая блок управления двигателем и приборную панель. Отключение питания без согласования сигналов может вызвать ошибки и аварийные сообщения.
• Для временного отключения магнитолы при запуске необходимо анализировать сигналы CAN, связанные с состоянием зажигания и стартером, и использовать контроллеры, способные подавать команды на отключение питания с учетом этих данных.
• Использование реле с обычным контролем по напряжению ACC не всегда эффективно, так как CAN-шина может поддерживать питание магнитолы независимо от ACC, удерживая ее в активном состоянии.
• Рекомендуется применять специализированные интерфейсы или адаптеры CAN, которые позволяют перехватывать и управлять сигналами для корректного отключения магнитолы без нарушения обмена данными в сети.
• При самостоятельной доработке схемы питания следует учитывать, что отключение магнитолы должно происходить с задержкой или по определённым событиям CAN-сообщений, чтобы не вызвать перезагрузку системы и сохранить работоспособность других модулей.
• Перед вмешательством в CAN-систему необходимо иметь доступ к документации автомобиля или использовать диагностическое оборудование для мониторинга сообщений и определения ключевых сигналов.

Без учета этих факторов отключение штатной магнитолы с CAN-шиной может привести к нестабильной работе электроники и необходимости повторного программирования блоков управления.

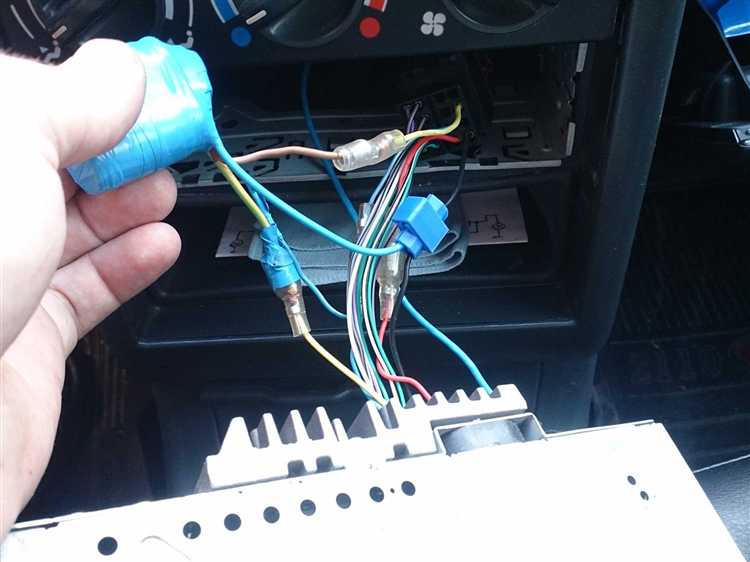

Проверка результата после изменения подключения

После внесения изменений в проводку магнитолы необходимо тщательно проверить работу устройства в нескольких режимах. Сначала убедитесь, что магнитола не включается при повороте ключа зажигания в положение «старт». Для этого поверните ключ до запуска двигателя и зафиксируйте состояние магнитолы.

Если магнитола остаётся выключенной в момент пуска, выполните повторный запуск двигателя и проследите, как ведёт себя система после старта. Она должна включаться автоматически после перехода ключа из положения «старт» в «включено» (ACC).

Обратите внимание на стабильность питания магнитолы: проверьте напряжение на соответствующих проводах с помощью мультиметра. Напряжение на цепи ACC должно появляться после запуска, а питание постоянного тока (B+) оставаться без изменений.

Проверьте корректность работы магнитолы в режиме воспроизведения звука, переключения треков и регулировки громкости. Неполадки в управлении могут указывать на ошибки в подключении или повреждение проводов.

Если используется реле для отключения питания, убедитесь в правильном срабатывании реле при включении и выключении двигателя. Для этого можно провести несколько циклов запуска и остановки мотора, контролируя включение и отключение питания магнитолы.

При обнаружении сбоев рекомендуется повторно проверить схему подключения, надёжность контактов и отсутствие коротких замыканий. Все изменения должны соответствовать техническим требованиям автомобиля и магнитолы.

Вопрос-ответ:

Почему магнитола часто мешает при запуске двигателя и как это исправить?

Магнитола может создавать помехи или нагрузку на электросистему автомобиля в момент запуска двигателя, из-за чего старт становится затруднённым или слышны посторонние звуки. Чтобы устранить эту проблему, обычно отключают питание магнитолы на время пуска мотора. Это достигается через установку дополнительного реле, которое разрывает цепь питания при включении зажигания, либо путём перенастройки подключения проводов на ISO-разъёме, чтобы питание магнитолы поступало только после стабилизации работы двигателя.

Какие особенности нужно учитывать при отключении штатной магнитолы с CAN-шиной?

Штатные магнитолы с CAN-шиной интегрированы в электронные системы автомобиля, поэтому простое отключение питания может привести к ошибкам в работе других блоков или сигнализации. Для корректного отключения требуется вмешательство в CAN-шину с помощью специальных модулей или адаптеров, которые временно прерывают питание магнитолы, не нарушая обмен данных между устройствами. При самостоятельной работе следует внимательно изучить схему автомобиля и использовать проверенные компоненты.

Как проверить, что отключение магнитолы при запуске двигателя выполнено правильно?

После внесения изменений в схему питания магнитолы нужно проверить её поведение при старте мотора. Для этого ключ зажигания поворачивают в положение запуска, наблюдая, что магнитола автоматически отключается или переходит в режим ожидания без питания. Одновременно проверяют, что стартер получает необходимое питание и двигатель запускается без перебоев. Также стоит удостовериться, что после запуска магнитола включается нормально и не вызывает дополнительных сбоев в электросети.

Можно ли самостоятельно изменить схему подключения проводов ISO-разъёма для отключения магнитолы?

Да, при наличии базовых знаний электрики и опыта работы с автомобилем можно выполнить замену схемы подключения проводов ISO-разъёма. Обычно это включает отделение провода питания магнитолы, который подключён через цепь ACC (включение при зажигании), и организацию его питания через реле, управляющееся от цепи запуска двигателя. Важно соблюдать полярность, использовать качественные соединения и обеспечить надёжную изоляцию, чтобы избежать коротких замыканий или ошибок в работе магнитолы и электрооборудования.

Какие риски связаны с установкой реле для автоматического отключения питания магнитолы при запуске?

Установка реле требует правильного выбора устройства с подходящими характеристиками по току и напряжению. Ошибки в подключении могут привести к перегоранию предохранителей, неправильной работе магнитолы или даже повреждению электросистемы автомобиля. Кроме того, некачественные реле могут создавать шумы или сбои. Рекомендуется использовать проверенные компоненты, следовать электрическим схемам конкретной модели авто и проверять систему после монтажа, чтобы исключить возможные неполадки.

Почему магнитола отключается при запуске двигателя и как это исправить?

Отключение магнитолы во время запуска двигателя происходит из-за кратковременного снижения напряжения в бортовой сети автомобиля. При запуске стартер потребляет большой ток, что может привести к падению напряжения ниже уровня, необходимого для работы магнитолы. Чтобы решить эту проблему, часто используют реле, которое отключает питание магнитолы во время запуска. Также можно изменить схему подключения, подключив магнитолу через отдельный предохранитель или стабилизатор напряжения. Важно проверить состояние аккумулятора и генератора, так как слабый аккумулятор или неисправный генератор увеличивают вероятность подобных сбоев.
