Бендикс передаёт крутящий момент от вала стартера на зубчатый венец маховика. Его износ или заклинивание проявляются в виде холостого вращения стартера, скрежета или проскальзывания шестерни. Для диагностики необходимо оценить состояние зубьев, плавность хода муфты свободного хода и отсутствие люфта на оси.
Перед началом проверки следует отключить аккумулятор и обеспечить доступ к стартеру. Для оценки работы втягивающего реле используют контроль напряжения на управляющем контакте, тест сопротивления обмоток и подачу питания напрямую для наблюдения за срабатыванием. Диагностика бендикса включает проверку механического хода шестерни и её возврата в исходное положение без заеданий.
Признаки неисправности втягивающего реле и бендикса
Повреждение бендикса проявляется в виде характерного скрежета при запуске двигателя, когда шестерня не полностью входит в зацепление с венцом маховика. Если после запуска стартер продолжает вращаться с двигателем, это указывает на заклинивание муфты свободного хода. При полном износе зубьев шестерни стартер будет вращаться свободно, без передачи крутящего момента.
Также симптомом проблем с бендиксом является проскальзывание при попытке запуска – якорь стартера раскручивается, но маховик остаётся неподвижным. Это часто связано с разрушением или загрязнением механизма муфты, что требует разборки и замены деталей.

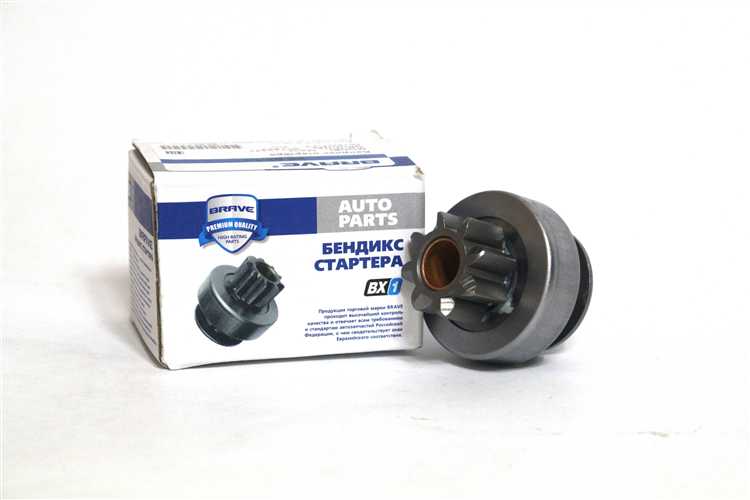

Подготовка инструментов для проверки стартера
Перед началом проверки втягивающего реле и бендикса необходимо подготовить набор инструментов, позволяющий выполнять измерения и разборку без повреждения деталей. В первую очередь потребуется мультиметр с функцией измерения постоянного напряжения и сопротивления для контроля подачи питания и проверки целостности обмоток.
Для демонтажа стартера понадобятся торцевые головки и трещотка, подходящие под крепёжные элементы конкретной модели автомобиля. Желательно иметь удлинители для доступа к крепежу в труднодоступных местах. Крестовая и плоская отвертки помогут снять защитные кожухи и клеммы.
Провода с зажимами типа «крокодил» и источник питания 12 В необходимы для проверки работы реле и бендикса вне автомобиля. Также стоит подготовить изоляционные перчатки и защитные очки, чтобы исключить риск короткого замыкания и повреждения глаз при внезапном срабатывании механизма.
Смазка для электрических контактов и очиститель на основе изопропилового спирта пригодятся для профилактики окисления и удаления загрязнений с токопроводящих поверхностей. Рабочее место должно быть оборудовано устойчивыми подставками и освещением, позволяющим разглядеть маркировку деталей и состояние контактных групп.
Проверка втягивающего реле мультиметром
Сначала необходимо отключить аккумулятор, чтобы исключить короткое замыкание. После этого снять стартер или обеспечить доступ к контактам реле. Мультиметр перевести в режим измерения сопротивления.
Проверка обмотки втягивающего выполняется между клеммой, к которой подключается управляющий провод от замка зажигания, и корпусом реле. Исправная обмотка имеет сопротивление в пределах 0,4–1,2 Ом. Значение, близкое к нулю, указывает на короткое замыкание, а «бесконечность» – на обрыв.
Для проверки работы силовых контактов мультиметр переводится в режим прозвонки. Щупы устанавливаются на две силовые клеммы реле. В исходном состоянии сопротивление должно быть бесконечным. При подаче 12 В на управляющую клемму и массу корпуса сопротивление должно падать почти до нуля, что указывает на исправное замыкание контактов.
Проверка работы бендикса на снятом стартере
При подаче питания бендикс должен быстро выдвинуться по валу и занять крайнее положение без заеданий. Одновременно должна начаться равномерная и тихая работа электродвигателя. Если перемещение происходит с задержкой, сопровождается хрустом или бендикс не возвращается в исходное положение после снятия питания, узел требует замены или ремонта.
Проверьте легкость вращения бендикса вручную в направлении, соответствующем передаче крутящего момента на маховик. В обратную сторону вращение должно блокироваться. Свободный ход, проскальзывание или тугой поворот указывают на износ механизма или загрязнение шлицев вала.
Тестирование втягивающего реле под нагрузкой
Во время срабатывания якорь реле должен полностью втягиваться и удерживать бендикс в зацеплении до момента снятия напряжения. Одновременно проверяют падение напряжения на силовых контактах реле: при подаче питания на стартер оно не должно превышать 0,5 В. Более высокое значение указывает на износ или подгорание контактной группы.
При исправном реле щелчок втягивания сопровождается уверенным вращением двигателя стартера под нагрузкой. Если якорь втягивается, но стартер вращается медленно или не запускается, причина может быть в обрыве одной из обмоток реле или повышенном сопротивлении силовых контактов.
После завершения проверки контакты питания отключают в обратном порядке, избегая короткого замыкания. Реле с признаками нестабильной работы или высоким падением напряжения под нагрузкой подлежит замене.
Оценка состояния зубьев бендикса и муфты свободного хода
- Проверьте зубья на наличие сколов, заусенцев и деформаций. Даже незначительные повреждения могут вызывать заедание при зацеплении с венцом маховика.
- Оцените равномерность износа. При нормальной работе фаски зубьев стачиваются одинаково по всей окружности. Локальный сильный износ указывает на перекос или неполное вхождение в зацепление.
- Обратите внимание на цвет металла. Синеватый оттенок свидетельствует о перегреве и возможной потере прочности.
- Проверьте люфт зубчатой обоймы. Избыточный люфт может указывать на износ шлицев или ослабление фиксации.
Для оценки муфты свободного хода зафиксируйте шестерню бендикса рукой и попробуйте провернуть обойму:
- В одну сторону муфта должна вращаться свободно без заеданий.
- В обратную – блокироваться моментально, без проскальзываний и посторонних звуков.
- При обнаружении рывков, запаздывания блокировки или свободного хода в обе стороны требуется замена узла.
После проверки убедитесь, что поверхность шлицев вала стартера чистая и без следов износа, так как это напрямую влияет на работу бендикса и муфты.
Вопрос-ответ:
Как понять, что втягивающее реле неисправно, не снимая стартер?
Если при повороте ключа в замке зажигания слышен щелчок, но стартер не вращается, возможна неисправность втягивающего реле. Дополнительно можно измерить напряжение на управляющем выводе — при подаче питания оно должно соответствовать напряжению аккумулятора. Если питание подаётся, а якорь реле не втягивается, реле требует ремонта или замены.
Можно ли проверить бендикс без специальных приборов?
Да, если стартер снят, достаточно вручную прокрутить бендикс. Шестерня должна свободно вращаться в одну сторону и блокироваться в другую. Если вращение свободное в обе стороны или есть заедания, муфта свободного хода изношена. Также стоит осмотреть зубья на наличие сколов и неровного износа.
Почему втягивающее реле щёлкает, но стартер не крутит?
Причина может быть в обгоревших или подгоревших силовых контактах внутри реле, из-за чего ток не поступает на электродвигатель стартера. Иногда проблема связана с износом щёток или коллекторного узла. Для уточнения неисправности полезно проверить сопротивление между силовыми выводами реле в замкнутом положении — при исправных контактах оно должно быть близким к нулю.
Как отличить проблему с бендиксом от неисправности втягивающего реле?
Если реле срабатывает и слышно, как шестерня выходит вперёд, но стартер вращается вхолостую, вероятно, муфта бендикса проскальзывает. Если же реле не подаёт признаков жизни или только щёлкает без движения шестерни, неисправно само реле или его электрическая часть. В ряде случаев полезно провести проверку на снятом стартере, подавая питание напрямую, чтобы оценить работу обоих узлов.
