Для работы с 12-вольтовыми диодами через Ардуино необходим правильный подход к питанию и защите компонентов. Прямое подключение диода на 12В к выходу микроконтроллера без дополнительной схемы может привести к повреждению платы из-за превышения допустимого напряжения и тока.
Оптимальным решением является использование транзисторного ключа или реле для управления диодом с 12В. Важным этапом является расчет и подбор ограничивающего резистора, обеспечивающего безопасный ток через диод, а также защита цепи обратным диодом при работе с индуктивной нагрузкой.
В этом руководстве подробно описаны необходимые компоненты, способы их подключения и настройка программного обеспечения для надежного управления 12В диодом с Ардуино, что позволит избежать типичных ошибок и продлить срок службы устройств.

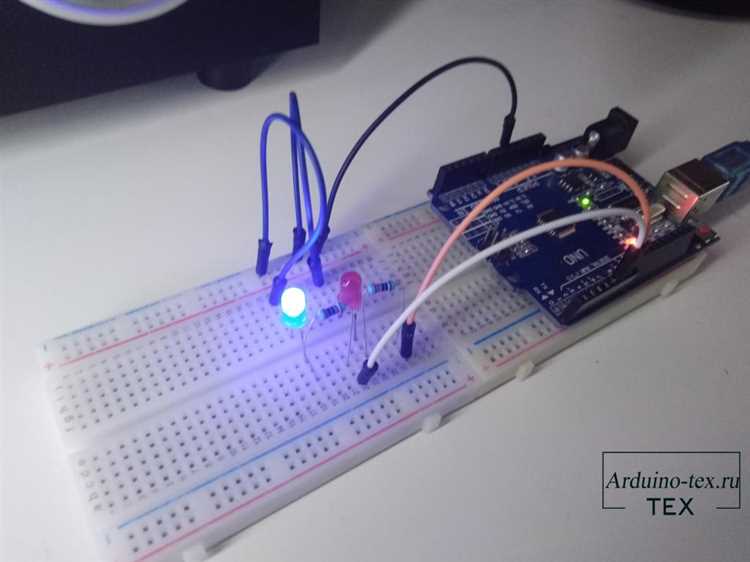

Выбор подходящего 12В диода для работы с Ардуино
Ток диода должен превышать максимальный ток нагрузки. Для типичных цепей управления нагрузкой с Ардуино оптимальным будет диод с прямым током не ниже 1 А. Например, широко применяемый диод 1N4007 выдерживает обратное напряжение до 1000 В и прямой ток до 1 А, что делает его универсальным выбором для 12В схем.
Для высокочастотных или быстро переключаемых цепей следует использовать шоттки диоды с низким падением напряжения в прямом направлении (около 0.3 В). Это снижает потери энергии и нагрев. Примеры – 1N5819 или аналогичные.
Если диод используется в качестве защитного элемента (например, для защиты реле или электромагнитных катушек), обратите внимание на скорость восстановления диода – для снижения пиков напряжения лучше применять диоды с быстрым восстановлением.
Обязательно учитывайте условия эксплуатации: температура окружающей среды, наличие вентиляции и возможный перегрузочный режим. При повышенных температурах выбирайте диоды с улучшенным теплоотводом или используйте радиаторы.
В итоге, выбор 12В диода для Ардуино должен базироваться на следующих параметрах: обратное напряжение с запасом (≥30 В), прямой ток с запасом (≥1 А), тип диода (стандартный, шоттки, быстрый восстановитель) и условия эксплуатации.
Необходимые компоненты для безопасного подключения диода
Для корректного и безопасного подключения 12В диода к Ардуино потребуются следующие элементы:
1. Диод с рабочим напряжением 12 В – важно выбрать модель с прямым током не ниже 20–30 мА, совместимым с током, который будет подаваться через Arduino.
2. Ограничительный резистор – рассчитывается исходя из напряжения питания и требуемого тока диода по формуле R = (U_питания — U_диода) / I_диода. Для 12 В и диода с прямым падением 2 В при токе 20 мА резистор должен быть примерно 500 Ом, стандартное значение 470 Ом подходит.
3. Транзистор (например, NPN или MOSFET) – используется для управления подачей 12 В от отдельного источника, так как Arduino не может напрямую обеспечить такое напряжение и ток. Транзистор обеспечивает коммутацию нагрузки без риска повредить плату.
4. Внешний источник питания 12 В – необходим для питания диода, так как Arduino работает на 5 В и не рассчитан на высокое напряжение.
5. Диод защиты (например, Шоттки) – при использовании индуктивных нагрузок или при высоких токах защищает цепь от обратных выбросов напряжения, предотвращая повреждение транзистора и Arduino.
6. Соединительные провода и макетная плата – обеспечивают надежные контакты и удобство монтажа. Рекомендуется использовать провода с сечением не менее 0,25 мм² для стабильного подключения.
Правильный подбор компонентов гарантирует безопасность и стабильность работы схемы с 12В диодом через Arduino.

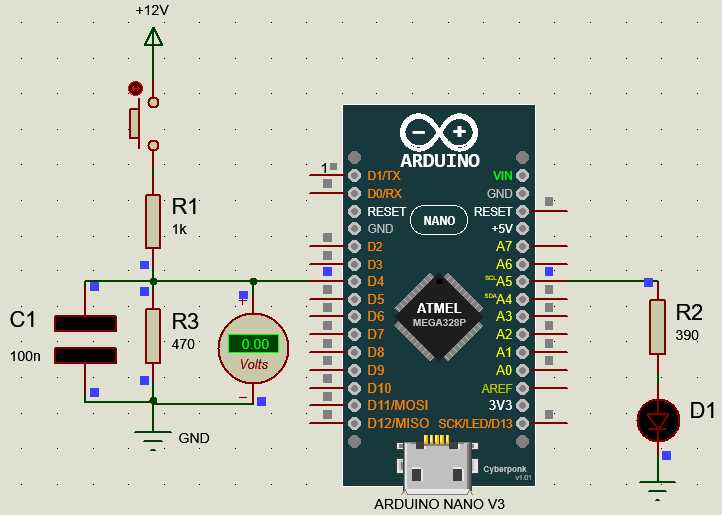

Схема подключения 12В диода к Ардуино с учетом питания
Для стабильной и безопасной работы 12В диода с Ардуино требуется правильно организовать питание и защиту компонентов. Диод на 12В не может питаться напрямую от 5В пинов Ардуино – нужен отдельный источник питания с общей «землей» (GND).
- Подключите катод диода к минусовой клемме источника 12В питания.
- Анод диода подключите через ограничительный резистор к плюсовой клемме 12В.
- Для управления диодом используйте NPN-транзистор или MOSFET с логическим уровнем, например IRLZ44N:
- Коллектор (или Drain) транзистора подключите к минусу диода.
- Эмиттер (Source) – к общей земле системы (земля Ардуино и источник 12В должны быть связаны).
- Базу (Gate) подключите к цифровому выходу Ардуино через резистор 220–470 Ом.
- Общая земля (GND) Ардуино должна быть соединена с минусом источника 12В для корректной работы управляющего сигнала.
- Используйте защитный диод (например, 1N4007) параллельно нагрузке (диоду), если нагрузка индуктивная или содержит элементы с обратным током.
Параметры резистора подбираются исходя из желаемого тока через диод по формуле R = (U_питания — U_диода) / I_диода. Для 12В диода с падением напряжения около 3В и током 20 мА резистор должен быть около 450 Ом, но рекомендуется брать ближайшее стандартное значение 470 Ом.
Такой подход обеспечивает стабильное напряжение на диоде и исключает перегрузку цифрового выхода Ардуино, сохраняя надежность схемы.
Настройка и программирование Ардуино для управления диодом
Для управления 12В диодом с Ардуино потребуется использовать внешний источник питания 12В и транзистор (например, NPN типа TIP120 или MOSFET IRLZ44N) для коммутации нагрузки. Сам диод напрямую к пину Ардуино подключать нельзя из-за ограничения по току и напряжению.
Подключите базу транзистора к цифровому пину Ардуино через резистор 1 кОм. Эмиттер транзистора соедините с общим минусом (GND), коллектор – с минусом диода. Плюс диода подключите к 12В источнику через ограничительный резистор, рассчитанный по формуле: R = (12В – Vf диода) / I диода. Vf – прямое напряжение диода, обычно около 2-3 В, I – желаемый ток.
В коде настройте пин как выход с помощью функции pinMode(pin, OUTPUT);. Для включения диода используйте digitalWrite(pin, HIGH);, для выключения – digitalWrite(pin, LOW);.
Для плавного регулирования яркости подключите диод через транзистор к PWM-выходу. Используйте функцию analogWrite(pin, значение);, где значение от 0 до 255 определяет яркость. Обязательно соблюдайте тайминги и избегайте превышения максимального тока транзистора и диода.
Перед загрузкой кода проверьте соединения мультиметром, чтобы исключить короткие замыкания и ошибки. Используйте защитные диоды (например, 1N4007) параллельно катод-анод нагрузки для предотвращения обратных всплесков при индуктивной нагрузке.
Проверка и тестирование работы подключенного 12В диода
Запрограммируйте Ардуино для включения диода на определённый период, например, 5 секунд, и измерьте ток через диод, используя шунтирующий резистор с известным номиналом (например, 220 Ом). Ток рассчитывается по закону Ома: I = U / R, где U – напряжение на резисторе. Для стандартного 12В светодиода ток в пределах 20-30 мА считается нормальным.
Дополнительно можно проверить реакцию диода на команду выключения: при подаче сигнала LOW на управляющий пин ток должен падать до нуля, а диод гаснуть. В случае мерцания или нестабильной работы проверьте качество соединений и целостность резистора.
Для визуальной оценки работы используйте программу с миганием диода с частотой 1 Гц, что позволяет легко фиксировать стабильность свечения и выявлять помехи в управлении. Подключение логического анализатора к управляющему пину позволит оценить качество сигнала и корректность работы кода.
Устранение распространенных проблем при подключении диода
При использовании 12В диода с Ардуино убедитесь, что питание диода не берется напрямую с пинов Ардуино, так как они рассчитаны на 5В и ограниченный ток. Для питания используйте внешний источник с общей землей.
Если диод мерцает или светит тускло, проверьте величину тока через резистор. Рекомендуется подбирать сопротивление, исходя из номинального тока диода и напряжения питания, обычно в диапазоне 100–470 Ом. Недостаточный ток снижает яркость.
Проверьте качество и надежность соединений, особенно пайку или контакты на макетной плате. Плохой контакт может приводить к перебоям в работе.
В случае нагрева диода или драйвера используйте тепловые радиаторы или увеличьте сопротивление, чтобы снизить ток. Перегрев указывает на превышение максимального рабочего тока.
Если управление диодом происходит через транзистор или реле, проверьте правильность схемы управления и уровень логических сигналов. Неправильное управление приводит к нестабильной работе или отсутствию свечения.
Для диагностики применяйте мультиметр в режиме проверки диодов, чтобы убедиться в исправности самого диода перед подключением.
Вопрос-ответ:
Как правильно выбрать резистор для подключения 12В диода к Ардуино?
Для выбора резистора нужно знать рабочее напряжение диода (12В) и ток, который он потребляет. Например, если диод рассчитан на ток 20 мА, а напряжение питания 12 В, то резистор рассчитывается по формуле: R = (Напряжение питания – Напряжение диода) / Ток. Если напряжение падения на диоде около 3 В, то R = (12 В – 3 В) / 0,02 А = 450 Ом. Ближайшее стандартное значение — 470 Ом.
Можно ли напрямую подключить 12В диод к выходу Ардуино?
Нет, напрямую подключать нельзя, так как выходы Ардуино работают с напряжением 5 В и способны отдавать ограниченный ток (обычно до 20-40 мА). 12В диод требует питания с более высоким напряжением, поэтому необходим внешний источник питания 12 В и соответствующая схема управления, например, с использованием транзистора или реле.
Как использовать транзистор для управления 12В диодом с Ардуино?
Транзистор работает как ключ, позволяя Ардуино управлять питанием диода от 12 В. Выход Ардуино подключается к базе транзистора через резистор, коллектор — к отрицательному выводу диода, а эмиттер — на землю. Плюсовой вывод диода подключается к +12 В. При подаче сигнала с Ардуино транзистор открывается и замыкает цепь, включая диод.
Какие проблемы могут возникнуть при подключении 12В диода к Ардуино и как их избежать?
Основные проблемы — это превышение допустимого тока на выводах Ардуино, неправильное подключение полярности диода, отсутствие ограничивающего резистора или защита цепи. Избежать проблем можно, используя внешний источник 12 В, транзистор или реле для управления, правильный резистор и проверяя полярность диода перед включением.
Как проверить работу подключенного 12В диода с помощью Ардуино?
После подключения нужно загрузить простой скетч, который включает и выключает диод с определённым интервалом. Проверить, что диод загорается и гаснет без перегрева и искр. Если диод не светится, проверить соединения, полярность и напряжение на выводах. Для диагностики можно измерить напряжение мультиметром и убедиться, что транзистор или ключевой элемент работает корректно.
Как правильно выбрать резистор для подключения 12В диода к Ардуино?
Для выбора резистора необходимо учитывать рабочее напряжение диода и силу тока, которую он потребляет. Поскольку диод рассчитан на 12 В, а выход Ардуино обычно дает 5 В, питание диода лучше организовать от отдельного источника с нужным напряжением. Резистор в цепи ограничит ток через диод, предотвращая его повреждение. Чтобы рассчитать сопротивление, нужно знать рабочий ток диода (например, 20 мА). Формула: R = (Напряжение питания — Напряжение диода) / Ток. При питании 12 В и падении на диоде около 2 В, расчет будет R = (12 В — 2 В) / 0,02 А = 500 Ом. Выбирайте ближайшее стандартное значение (470 или 510 Ом). При этом мощность резистора должна быть не менее рассчитанной по формуле P = I² * R, чтобы он не перегрелся.
Какие ошибки могут возникнуть при подключении 12В диода к Ардуино, и как их избежать?
Основные ошибки связаны с неправильным подключением питания и отсутствием токоограничивающего элемента. Попытка напрямую подключить 12В диод к выводу Ардуино, который работает на 5 В и ограничен по току, приведет к некорректной работе или повреждению как диода, так и контроллера. Также частой ошибкой становится отсутствие подходящего резистора, из-за чего через диод может пройти чрезмерный ток. Чтобы избежать проблем, рекомендуется использовать внешний источник 12 В для питания диода, а управление осуществлять через транзистор или реле, управляемое Ардуино. Таким образом, сам контроллер не будет подвергаться высоким напряжениям, а ток через диод будет ограничен. Не забудьте правильно подключить общий минус питания между Ардуино и внешним источником.
