Электроконтактный манометр ЭКМ 1005 предназначен для измерения давления и одновременного управления внешними устройствами по установленным порогам. Для корректной работы прибора важно соблюсти порядок подключения, учитывая технические параметры датчика, тип контактов и требования к электробезопасности. Неправильная коммутация может привести к ложным срабатываниям или повреждению контактной группы.
Перед началом монтажа необходимо проверить паспорт изделия и убедиться, что выбранный диапазон измерений соответствует условиям эксплуатации. Рабочее давление, температура окружающей среды и тип контролируемой среды должны находиться в пределах, указанных производителем. Крепление прибора осуществляется через стандартное присоединительное место, при этом уплотнение выполняется с использованием совместимого материала, устойчивого к рабочей среде.
Электрическое подключение выполняется к клеммам контактного механизма с учетом полярности и схемы коммутации, рекомендованной заводом-изготовителем. При использовании прибора в цепях постоянного тока необходимо предусмотреть защитные диоды для предотвращения искрообразования при размыкании контактов. Для переменного тока применяется дополнительная защита от перенапряжений, что продлевает срок службы устройства и исключает ложные сигналы.
Определение совместимости ЭКМ 1005 с оборудованием
Перед подключением ЭКМ 1005 необходимо убедиться, что его электрические, интерфейсные и программные параметры соответствуют характеристикам оборудования, с которым планируется работа. Несовместимость может привести к некорректным измерениям, сбоям или повреждению узлов системы.
- Проверить диапазон входных и выходных сигналов ЭКМ 1005 (аналоговые и цифровые каналы) и сопоставить их с параметрами устройств, к которым он будет подключен.
- Уточнить тип и стандарт интерфейсов (RS-485, Modbus RTU и др.), убедившись, что они поддерживаются как ЭКМ 1005, так и целевым оборудованием.
- Сверить требования по питанию: номинальное напряжение, допустимые колебания и тип источника питания.
- Оценить диапазон рабочих температур и условий эксплуатации, исключив установку в средах, превышающих допустимые значения.
- Проверить соответствие протоколов обмена данными, включая скорость передачи и настройки контрольных битов.
- Проанализировать нагрузочную способность выходных цепей, чтобы избежать превышения допустимых токов и напряжений.
При наличии нестандартных конфигураций рекомендуется выполнить тестовую интеграцию на изолированном участке системы, чтобы убедиться в корректности работы до подключения к основной линии.
Подготовка кабелей и разъемов для подключения
Перед началом монтажа необходимо определить тип используемого кабеля в соответствии с электрическими характеристиками ЭКМ 1005 и подключаемого оборудования. Для передачи аналоговых сигналов выбирают экранированные многожильные кабели с сечением жил от 0,5 мм², а для цифровых интерфейсов – витую пару категории не ниже Cat5e.
Концы кабелей зачищаются от внешней изоляции на длину 20–25 мм, при этом экранная оплетка отделяется и сохраняется для последующего заземления. Жилы зачищаются от изоляции на 5–7 мм с применением стриппера, чтобы исключить повреждение проводников. Лужение концов выполняется только при пайке, при использовании винтовых клемм жилы обжимаются наконечниками типа НШВИ соответствующего диаметра.
Разъемы подбираются по стандарту интерфейса: для RS-485 применяются клеммные колодки, для Ethernet – разъемы RJ-45 с обжимом в соответствии со схемой T568B. При установке кабелей в разъемы необходимо контролировать отсутствие перегибов и равномерное прижатие контактов. Экранирующая оплетка должна иметь электрический контакт с корпусом разъема или отдельной заземляющей клеммой.
После сборки каждый кабель проверяется на целостность жил и правильность распайки с помощью мультиметра или кабельного тестера. Обнаруженные обрывы или замыкания устраняются до подключения кабеля к ЭКМ 1005, чтобы предотвратить повреждение прибора или внешнего оборудования.
Выбор и настройка режима работы устройства
Перед активацией ЭКМ 1005 необходимо определить режим работы в зависимости от типа подключаемого объекта и условий эксплуатации. Для систем с аналоговыми датчиками выбирается режим «Аналоговый вход» с указанием диапазона измерений, соответствующего параметрам сенсора. При использовании цифровых интерфейсов следует установить режим «Цифровой обмен» и задать адрес устройства в сети.
В меню конфигурации задаются параметры опроса: частота считывания, фильтрация показаний и алгоритм усреднения. Для процессов с быстрыми изменениями рекомендуется минимальный интервал опроса и отключение дополнительной фильтрации. Для стабильных процессов наоборот задается увеличенное время усреднения для уменьшения влияния помех.
При работе с несколькими каналами необходимо синхронизировать их параметры, чтобы избежать разновременных срабатываний. Если устройство управляет исполнительными механизмами, в настройках активируется соответствующий режим с указанием условий включения и выключения реле либо аналогового выхода. Все изменения сохраняются в энергонезависимой памяти, после чего выполняется проверка корректности работы выбранного режима в тестовом запуске.

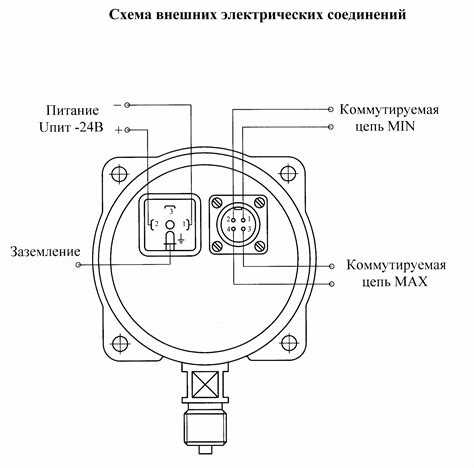

Подключение питания к ЭКМ 1005
Перед подключением питания убедитесь, что устройство обесточено и все кабели отсоединены. Рабочее напряжение ЭКМ 1005 должно соответствовать указанному в его технической документации, обычно 220 В переменного тока или 24 В постоянного тока в зависимости от исполнения.
- Используйте кабель с сечением жил, соответствующим потребляемому току устройства. Для версии на 220 В рекомендуется не менее 1,5 мм².
- Питание подключайте к клеммам, обозначенным как «L» (фаза) и «N» (нейтраль) для переменного тока, либо «+» и «–» для постоянного.
- Обеспечьте надёжное заземление, подключив защитный проводник к клемме «PE».
- Избегайте использования повреждённых кабелей и разъёмов, чтобы предотвратить короткое замыкание или перегрев.
После подключения кабеля питания проверьте затяжку всех винтовых соединений. Перед подачей напряжения убедитесь в отсутствии замыканий и правильности полярности для версии на постоянном токе. Питание подавайте только после завершения всех монтажных операций и проверки схемы.
Соединение ЭКМ 1005 с измерительными линиями
Перед подключением измерительных линий необходимо убедиться в правильной идентификации входных и выходных каналов на клеммных колодках устройства. Каждому каналу соответствует свой номер, нанесённый на корпус ЭКМ 1005, что исключает ошибки при монтаже.
Кабели от датчиков давления, температуры или расхода должны иметь экранированную жилу для защиты сигнала от электромагнитных наводок. Экран соединяется с заземляющей шиной только с одной стороны – со стороны ЭКМ 1005, чтобы избежать образования замкнутых контуров.
Длина линии от датчика до ЭКМ 1005 не должна превышать 30 м при использовании кабеля с сечением 0,5 мм². При большей длине рекомендуется применять провод сечением не менее 0,75 мм² для минимизации падения напряжения и потерь сигнала.
Подключение выполняется с учётом полярности сигнальных линий. Для аналоговых датчиков типа 4–20 мА важно обеспечить правильное включение питания в разрыв линии, согласно схеме, указанной в технической документации ЭКМ 1005. Ошибки в полярности могут привести к некорректной работе или повреждению входного тракта.
Для термопар используется термокомпенсационный кабель соответствующего типа (например, КХ для хромель–алюмель), что исключает погрешности измерений. Места соединений должны быть защищены от влаги и температурных перепадов.
После завершения подключения все линии фиксируются кабельными стяжками и размещаются в кабель-каналах или гофротрубе для предотвращения механических повреждений и перекручивания.
Конфигурация параметров через панель управления
Для начала настройки параметров ЭКМ 1005 необходимо включить устройство и перейти в основное меню панели управления с помощью кнопки MENU. В меню доступен выбор режимов работы, настройка пороговых значений и параметров измерения.
Переключение между пунктами меню осуществляется клавишами ВВЕРХ и ВНИЗ. Для входа в выбранный раздел нужно нажать ENTER. В разделе настроек следует обратить внимание на параметры диапазона измерений и времени усреднения сигнала, так как их корректная установка напрямую влияет на точность данных.
Значение диапазона измерений выбирается в пределах от 0 до 1000 ед., в зависимости от спецификации подключаемых датчиков. Время усреднения сигнала настраивается от 1 до 60 секунд, что позволяет уменьшить шумы при нестабильных сигналах.
Для настройки пороговых значений тревог используется отдельное меню. Там устанавливаются верхний и нижний пороги с шагом 0,1 ед., что обеспечивает точную калибровку под требуемые параметры контроля.
После внесения изменений необходимо подтвердить настройки кнопкой Сохранить. Для возврата в главное меню используется клавиша ESC. При длительном отсутствии действий устройство автоматически возвращается в основной режим.
Рекомендуется перед началом эксплуатации проверить корректность настроек, используя встроенную функцию самотестирования, активируемую из панели управления. Это исключит возможные ошибки конфигурации и обеспечит стабильную работу ЭКМ 1005.
Проверка сигналов и корректности подключения
После физического подключения ЭКМ 1005 необходимо выполнить контроль сигналов на входах и выходах устройства. Для этого применяют цифровой мультиметр или осциллограф с соответствующим диапазоном измерений.
Проверка начинается с измерения напряжения питания. На клеммах питания должно присутствовать стабильное напряжение 24 В ±5%. При отклонении более чем на 1 В возможны сбои в работе модуля.
Далее проверяется наличие сигнала на аналоговых входах. Для каждого входа измеряется уровень напряжения или ток в соответствии с технической документацией. Например, входы с диапазоном 4–20 мА должны показывать ток не менее 3,8 мА при отсутствии измеряемого сигнала (для выявления обрыва). При подключении эталонного датчика сигнал должен соответствовать заданным параметрам с точностью ±2%.
Цифровые входы контролируются по логическим уровням. Для ЭКМ 1005 логический «1» соответствует напряжению от 15 В, «0» – менее 5 В. Проверка проводится подачей тестового сигнала с генератора или путем замыкания входа на общий провод.
На выходах устройства измеряют напряжение или ток согласно типу выходного сигнала (аналоговый или дискретный). Для аналоговых выходов проверяется стабильность и линейность сигнала при различных режимах работы.
Особое внимание уделяется проверке заземления и экранов кабелей. Неправильное заземление приводит к появлению шумов и искажений сигналов. Контроль осуществляется измерением сопротивления между корпусом и защитным проводником, которое должно быть менее 1 Ом.
В случае выявления несоответствий по сигналам необходимо проверить целостность кабелей, правильность подключения по схемам и исправность разъемов. Использование маркированных кабелей и повторная сверка схем подключения минимизирует ошибки.
Финальным этапом проверки является запуск тестового режима ЭКМ 1005 с отображением входных и выходных параметров через панель управления. Несоответствия сигналов диагностируются с помощью встроенных индикаторов и сообщений об ошибках.
Тестирование работы ЭКМ 1005 в рабочем режиме
После подключения и настройки устройства необходимо проверить корректность функционирования ЭКМ 1005 в реальных условиях. Для начала включите питание и убедитесь, что индикатор питания горит стабильно, без мигания.
Подключите измерительные линии и выполните тестовый замер напряжения или тока в соответствии с техническими характеристиками прибора. Значения должны соответствовать ожидаемым параметрам в пределах погрешности не более ±0,5%.
Проверьте стабильность показаний, зафиксировав значения на протяжении 5 минут. Допускаются незначительные колебания, не превышающие 0,1% от измеренного значения.
Используйте функцию самотестирования, активируемую через панель управления. Устройство проверит внутренние цепи и выдаст статус ошибки в случае выявления неисправностей.
При необходимости подключите ЭКМ 1005 к внешнему контроллеру через интерфейс связи. Проверьте передачу данных, сравнив значения, полученные с прибора, с показаниями контроллера. Несовпадение более 1% требует проверки соединений и перепроверки настроек.
Рекомендуется провести тесты при различных нагрузках, чтобы убедиться в корректности работы прибора в широком диапазоне параметров.
По окончании тестирования выполните отключение устройства в соответствии с инструкцией, чтобы избежать повреждений и сохранить настройки.
Вопрос-ответ:
Какие основные этапы подключения ЭКМ 1005 к системе измерения?
Сначала необходимо подготовить кабели и проверить целостность соединений. Затем подключается питание устройства, после чего подключаются измерительные линии согласно схеме. Далее проводится проверка корректности сигналов и контроль правильности подключения. Завершающим шагом является настройка параметров через панель управления, чтобы обеспечить стабильную работу прибора.
Как проверить правильность подключения сигнальных линий к ЭКМ 1005?
Для проверки используется мультиметр или тестер, с помощью которого измеряют сопротивление и наличие сигнала на каждой линии. Также важно убедиться в соответствии полярности и отсутствия коротких замыканий. При наличии индикации на приборе проверяют, что параметры отображаются корректно, что говорит о правильном соединении.
Какие требования к кабелям и разъемам для подключения ЭКМ 1005?
Рекомендуется использовать экранированные кабели с сечением, соответствующим нагрузке и длине линии, чтобы избежать помех и потерь сигнала. Разъемы должны обеспечивать надежный контакт и быть совместимы с типом подключения устройства. Важно правильно подготовить концы кабелей, исключая оголённые провода, которые могут привести к коротким замыканиям.
Как настроить параметры ЭКМ 1005 через панель управления после подключения?
После подачи питания и подключения линий необходимо войти в меню настройки, используя кнопку или сенсорную панель. В меню выбирают режим работы, задают параметры измерений и контрольные пороги. Важно сохранить настройки и проверить отклик устройства на тестовых сигналах, чтобы убедиться в корректности конфигурации и отсутствии ошибок.
