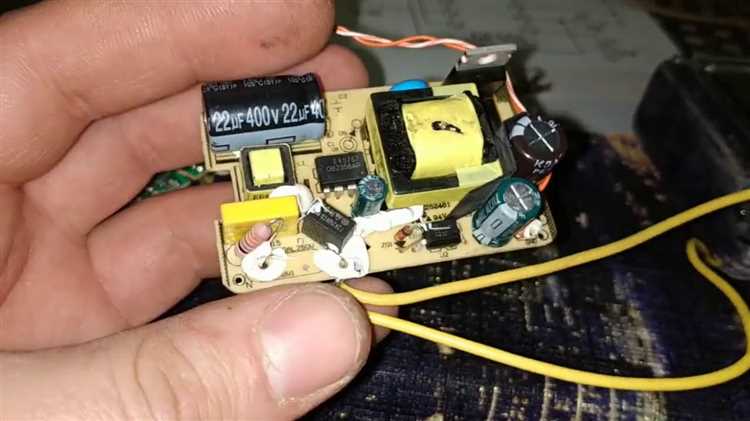

Как повысить ампераж у блока питания

Недостаточный ампераж блока питания может привести к нестабильной работе оборудования, перегреву компонентов и непредсказуемым сбоям. Это особенно критично для систем с высокопроизводительными компонентами – видеокартами, процессорами, серверами или промышленной автоматикой. Увеличение тока, который может обеспечить блок, требует точного понимания его технических характеристик и ограничений.

Ампераж блока питания зависит от мощности и напряжения: I = P / U. Например, блок питания на 300 Вт при выходном напряжении 12 В способен обеспечить ток до 25 А. Если оборудование потребляет больше, чем способен выдать источник, появляются просадки напряжения, снижение стабильности и риск выхода из строя.

Увеличить ампераж штатного блока питания напрямую невозможно, так как это конструктивно ограничено схемотехникой и элементной базой. Однако есть несколько практических путей: установка блока с большей номинальной мощностью, параллельное соединение нескольких источников (при соблюдении требований синхронизации и защиты), а также использование специализированных преобразователей тока. Важно учитывать рабочий ток с запасом не менее 20–30% от расчетной нагрузки, чтобы избежать предельных режимов.

Перед заменой блока питания или изменением схемы питания необходимо точно рассчитать суммарное потребление всех подключенных компонентов. Особенно это актуально при модернизации рабочих станций, 3D-принтеров или систем видеонаблюдения. Пренебрежение расчётами может привести к перегрузке, перегреву и сокращению срока службы оборудования.

Определение максимальной допустимой нагрузки блока питания

Перед увеличением ампеража важно точно определить максимальную нагрузку, которую способен выдержать блок питания без перегрева и выхода из строя. Для этого необходимо учитывать не только заявленные характеристики, но и реальные параметры компонентов.

Первым шагом является изучение технической документации на блок питания. В ней указывается максимальный ток по каждому выходному каналу. Например, если линия +12В рассчитана на 18 А, превышение этого значения может привести к перегрузке или активации защитной схемы.

Далее следует оценить мощность трансформатора и диодов. Если номинал трансформатора рассчитан на 200 Вт, то безопасный ток на выходе при напряжении 12 В составит около 16,6 А. При этом обязательно учитывать КПД, который у импульсных блоков питания обычно составляет 80–90%. При КПД 85% максимально допустимая нагрузка составит примерно 14 А.

Особое внимание требуется уделить элементной базе выходного каскада. Выпрямительные диоды, дроссели и конденсаторы имеют предельные параметры тока. Если, к примеру, установлен шоттки-диод с током 15 А, то без замены этого компонента превышение значения недопустимо.

Дополнительно важно оценить систему охлаждения. При недостаточной вентиляции даже при нагрузке в пределах допустимых значений может произойти перегрев. При необходимости устанавливается более мощный вентилятор или радиатор с увеличенной площадью рассеивания.

Рекомендуется проводить замеры тока и температуры при разных уровнях нагрузки с помощью амперметра и термопары. Это позволит выявить перегрузку заранее и скорректировать параметры, не доводя до аварийного отключения или повреждения блока питания.

Проверка параметров силовых компонентов на плате

Перед увеличением выходного тока блока питания необходимо проанализировать характеристики силовых компонентов: диодов, транзисторов, дросселей и конденсаторов. Основное внимание уделяется максимально допустимому току и рассеиваемой мощности.

Первым шагом следует определить тип силовых ключей (MOSFET, IGBT) и проверить их параметры по даташиту: допустимый ток стока (I_D), сопротивление в открытом состоянии (R_DS(on)) и тепловое сопротивление. При превышении заявленного тока возрастает риск перегрева и выхода из строя, особенно при плохом охлаждении.

Диоды Шоттки и выпрямительные диоды должны выдерживать прямой ток, соответствующий новому расчетному значению ампеража. Важно учитывать пиковые токи при пуске и коротком замыкании. Падение напряжения на диоде прямо влияет на тепловые потери, которые должны быть компенсированы радиаторами.

Дроссель обязан иметь сердечник, не входящий в насыщение при увеличенной нагрузке. Проверяется индуктивность и максимально допустимый ток через обмотку. При деформации магнитопровода или перегреве обмотка теряет стабильность, что сказывается на устойчивости выходного напряжения.

Конденсаторы должны иметь достаточный запас по току пульсаций. ESR (эквивалентное последовательное сопротивление) должен быть минимальным, иначе возрастает тепловыделение. При увеличении тока нагрузки необходимо пересчитать пульсационные токи и сравнить с допустимыми значениями из спецификаций.

Для точной оценки желательно использовать инфракрасный термометр или тепловизор, чтобы зафиксировать реальные температуры компонентов при работе. Температура выше 80–90 °C на корпусе – сигнал о перегрузке и необходимости замены компонента на более мощный аналог.

Особое внимание уделяется дорожкам на плате. Они должны соответствовать увеличенной нагрузке по ширине и толщине меди. При недостаточной толщине меди возможен локальный перегрев, особенно в точках пайки крупных силовых элементов.

Замена выпрямительных диодов на модели с большим током

Выпрямительные диоды в блоке питания играют ключевую роль в преобразовании переменного напряжения в постоянное. Если их номинальный ток ниже реальной нагрузки, они перегреваются и ограничивают общую производительность. Для повышения ампеража необходимо установить диоды с большим допустимым током и меньшим прямым сопротивлением.

Выбирая новые диоды, ориентируйтесь на модели с током не менее на 30–50% выше предполагаемой максимальной нагрузки. Например, если ток нагрузки достигает 8 А, следует установить диоды на не менее 12 А. Одним из подходящих вариантов являются диоды типа MBR20100CT (20 А, 100 В) или STPS30L60CT (2×15 А, 60 В) в шоттки-исполнении, обеспечивающие низкое прямое падение напряжения и высокую скорость переключения.

При замене учитывайте форму корпуса: большинство мощных диодов выпускаются в TO-220 или TO-247. Эти корпуса требуют установки на радиаторы. Недостаточное охлаждение приведёт к термическому пробою даже при токах ниже номинала.

Обратите внимание на параметры: прямое падение напряжения (Vf), допустимый обратный ток и предельное обратное напряжение (VRRM). Диоды с меньшим Vf (~0,4–0,6 В для шоттки) снижают тепловыделение и потери мощности, особенно при больших токах.

После установки новых диодов проверьте напряжение на выходе блока под нагрузкой, а также температуру корпусов. При значительном нагреве используйте термопасту и увеличьте площадь радиатора. При наличии нескольких параллельных ветвей выпрямления рекомендуется устанавливать идентичные диоды с выравнивающими резисторами для равномерного распределения тока.

Установка трансформатора с более толстой обмоткой

Увеличение ампеража блока питания возможно за счёт замены трансформатора на модель с обмотками из более толстого провода. Это снижает сопротивление обмоток и минимизирует тепловые потери при высоких токах.

При выборе подходящего трансформатора следует учитывать:

• Диаметр провода обмотки: для токов свыше 5 А желательно использовать медную проволоку диаметром не менее 1 мм². Для токов около 10 А – от 1,5 мм² и выше.
• Материал сердечника: феррит или железо с низкими потерями подходит для работы на частотах до 100 кГц. Для низкочастотных трансформаторов (50–60 Гц) используют магнитопроводы типа Ш или П.
• Площадь окна трансформатора: она должна обеспечивать размещение более толстой проволоки без перегрева и замыканий между витками.

Перед установкой нового трансформатора:

1. Оцените токовую нагрузку блока питания и убедитесь, что трансформатор рассчитан на соответствующую мощность (P = U × I).
2. Проверьте напряжение на выходе вторичной обмотки. Оно должно соответствовать требуемым параметрам после выпрямления и фильтрации.
3. Убедитесь, что габариты нового трансформатора совместимы с платой и корпусом блока питания.

После установки необходимо измерить нагрев трансформатора при длительной нагрузке. Температура обмоток не должна превышать 70–80 °C. В противном случае требуется улучшить вентиляцию или выбрать трансформатор с большей мощностью и сечением провода.

Модернизация выходных конденсаторов для увеличения тока

Выходные конденсаторы в блоке питания играют ключевую роль в сглаживании пульсаций и обеспечении стабильного тока при нагрузке. Увеличение их ёмкости и выбор моделей с меньшим эквивалентным последовательным сопротивлением (ESR) позволяет снизить просадки напряжения при пиковых токах и уменьшить нагрев силовых компонентов.

Рекомендуется заменить стандартные электролитические конденсаторы на низкоимпедансные модели, рассчитанные на больший ток пульсации. Например, вместо конденсаторов 1000 мкФ на 16 В с ESR около 0,1 Ом лучше использовать аналоги на 2200 мкФ с ESR менее 0,03 Ом. Производители, такие как Rubycon, Nichicon, Panasonic серии FM или FR, предлагают подходящие варианты.

Также важно учитывать температурный диапазон и срок службы. Конденсаторы с температурным режимом 105 °C обеспечивают более длительную работу при высоких нагрузках. При установке следует обеспечить минимальную длину проводников и качественную пайку для уменьшения сопротивления цепи.

При модернизации важно контролировать суммарную ёмкость и не выходить за пределы, допустимые для управляющей микросхемы блока питания. Избыточная ёмкость может вызывать нестабильность или перегрузку на старте. Оптимальный результат достигается сочетанием увеличения ёмкости, понижения ESR и соблюдения электрических параметров схемы.

Настройка схемы обратной связи для изменения токоограничения

Для повышения максимального тока блока питания необходимо корректировать параметры схемы обратной связи, отвечающей за защиту по току. В большинстве импульсных источников питания ограничение тока реализовано через сенсор сопротивления в цепи эмиттера силового транзистора или через токовый трансформатор.

Основной параметр – порог срабатывания защиты, который задается опорным напряжением и значением сенсорного резистора. Для увеличения допустимого тока снижают сопротивление этого резистора, тем самым повышая порог срабатывания. При этом важно учитывать максимально допустимый ток транзисторов и диодов.

Если используется специализированный контроллер с внутренним компаратором по току, регулируют коэффициент передачи сигнала с датчика тока или изменяют напряжение опорного сигнала. Для точной настройки применяют подстроечные резисторы, позволяющие варьировать порог токоограничения без замены деталей.

Таблица ниже показывает пример изменения токоограничения при различных значениях сенсорного резистора:

При уменьшении сопротивления резистора важно контролировать нагрев и точность измерения тока. Использование резисторов с низким температурным коэффициентом и достаточной мощностью позволяет избежать ложных срабатываний защиты и повышает надежность блока питания.

Изменение параметров обратной связи требует тестирования под нагрузкой с постепенным увеличением тока, чтобы избежать выхода из строя компонентов из-за превышения номиналов. При необходимости применяют дополнительные защитные элементы – предохранители и тепловые датчики.

Обеспечение дополнительного охлаждения ключевых элементов

Для повышения ампеража блока питания важно снизить температуру силовых элементов: транзисторов, диодов, стабилизаторов и дросселей. Температурный режим напрямую влияет на надежность и рабочий ток компонентов.

Установка эффективных радиаторов с минимальным тепловым сопротивлением – первый шаг. Для силовых транзисторов рекомендуется использовать алюминиевые радиаторы с площадью ребер не менее 150 см² на один элемент при токах свыше 5 А.

Применение теплопроводящей пасты между корпусом элемента и радиатором снижает контактное сопротивление, уменьшая перегрев. Рекомендуется использовать пасты с теплопроводностью от 3 Вт/(м·К) и выше.

Активное охлаждение вентилятором с потоком воздуха не менее 20 м³/ч значительно улучшает теплоотвод. Вентилятор располагают так, чтобы обеспечивать прямое обдувание радиаторов.

Улучшение вентиляции корпуса за счет увеличения вентиляционных отверстий и размещения элементов с высокой тепловой нагрузкой ближе к потокам воздуха снижает локальный нагрев.

Использование термодатчиков для контроля температуры на ключевых элементах позволяет отслеживать перегрев и своевременно принимать меры по снижению нагрузки или улучшению охлаждения.

Расположение компонентов с учетом тепловых потоков – размещение горячих элементов отдельно друг от друга уменьшает общую тепловую нагрузку и предотвращает локальный перегрев.

В совокупности эти меры обеспечивают стабильную работу блока питания при повышенном токе, уменьшая риск выхода компонентов из строя из-за перегрева.

Проверка стабилизации выходного напряжения при увеличенной нагрузке

Для оценки способности блока питания сохранять стабильное выходное напряжение при росте тока нагрузки следует проводить точные измерения в режиме приближенной максимальной нагрузки.

• Подключите нагрузочный резистор или электронную нагрузку, способную создавать ток, близкий к заявленному максимальному амперажу блока.
• Используйте вольтметр с точностью не хуже 0,1% для контроля выходного напряжения непосредственно на клеммах блока питания.
• Плавно увеличивайте нагрузочный ток, фиксируя значение выходного напряжения на каждом этапе с шагом не более 10% от максимального тока.
• Обратите внимание на падение напряжения относительно номинала. Для качественного блока питания оно не должно превышать 3–5%.

При значительном снижении напряжения свыше указанного диапазона требуется анализ цепей стабилизации и, при необходимости, корректировка схемы обратной связи или замена элементов стабилизации на более производительные.

1. Проверьте исправность и параметры стабилитронов, оптронов и контроллеров напряжения.
2. Измерьте напряжение на ключевых элементах стабилизации при нагрузке и без неё для выявления расхождений.
3. При необходимости увеличьте емкость выходных конденсаторов для снижения пульсаций и повышения устойчивости.

Тестирование рекомендуется проводить не менее 10 минут на максимальной нагрузке, чтобы выявить возможное тепловое дрейфовое снижение стабильности. Использование термодатчиков на силовых элементах поможет оценить влияние температуры на стабилизацию.

Регулярный контроль напряжения под нагрузкой помогает предотвратить выход оборудования из строя и обеспечивает надежную работу блока питания при увеличенном ампераже.

Вопрос-ответ:

Как проверить, выдержит ли блок питания увеличение тока нагрузки?

Для оценки способности блока питания работать при большем токе нагрузки необходимо измерить стабильность выходного напряжения под нагрузкой, которая соответствует или превышает планируемый ток. Это можно сделать с помощью нагрузочного резистора и вольтметра, фиксируя изменения напряжения при повышении тока. Если напряжение сильно падает, значит блок питания не справляется с возросшей нагрузкой и требует доработок или замены компонентов.

Какие компоненты блока питания чаще всего ограничивают максимальный ток, и как их заменить?

Чаще всего ограничение по току связано с параметрами трансформатора, выпрямительных диодов, конденсаторов фильтра и силовых транзисторов или микросхем. Трансформатор с тонкими обмотками не сможет обеспечить высокий ток, а диоды с малым допустимым током перегреются и выйдут из строя. Замена этих деталей на варианты с большей допустимой нагрузкой позволяет увеличить максимальный ток, но важно также соблюдать тепловой режим и обеспечить надежное охлаждение.

Какие меры нужно принять для охлаждения элементов при увеличении выходного тока?

Повышенный ток вызывает больший нагрев силовых элементов. Для их защиты необходимо увеличить площадь охлаждающих радиаторов, добавить активное охлаждение — вентиляторы или даже тепловые трубки. Также важно использовать термопасту для улучшения теплопередачи и проверить надежность контактных соединений. Без контроля температуры увеличение тока может привести к быстрому выходу из строя компонентов.

Можно ли повысить ток блока питания, изменив схему обратной связи? Как это сделать?

Да, в некоторых моделях блоков питания ток можно увеличить, настроив схему обратной связи, которая контролирует ограничение тока. Обычно это изменение порога срабатывания защиты, что достигается заменой резисторов в цепи обратной связи или подстройкой соответствующих элементов. Однако это требует понимания принципов работы схемы и точных измерений, чтобы не вывести устройство из строя и не нарушить стабильность работы.

Как проверить максимально допустимую нагрузку блока питания без риска повреждений?

Для проверки допустимой нагрузки используют постепенное увеличение нагрузки при контроле температуры и напряжения выхода. Хорошо подойдет программируемый нагрузочный тестер или набор резисторов с известным сопротивлением и мощностью. Нагрузку увеличивают плавно, фиксируя параметры и следя за появлением признаков перегрева или просадки напряжения. Если блок питания стабильно держит параметры при увеличенной нагрузке, значит выбранный ток безопасен для работы.
