Катушка зажигания на Volkswagen Golf 2 играет ключевую роль в формировании искры, необходимой для воспламенения топливовоздушной смеси. При неисправности этого элемента двигатель может троить, плохо запускаться на холодную или глохнуть в движении. Проверка катушки зажигания позволяет точно определить её состояние и избежать дорогостоящих последствий.
Для Гольф 2 с карбюраторным или инжекторным двигателем второго поколения чаще всего используется катушка типа 191905104A. Это одноконтактная катушка с разъёмом под центральный высоковольтный провод и клеммами 15 и 1. Перед проверкой важно убедиться в исправности свечей, проводов и массы – ложные признаки неисправности катушки могут быть связаны именно с ними.
Один из доступных способов диагностики – измерение сопротивления обмоток с помощью мультиметра. Номинальное сопротивление первичной обмотки должно находиться в пределах 0,5–1,0 Ом, а вторичной – 6–10 кОм. При значительных отклонениях катушка подлежит замене. Также необходимо проверить наличие искры: при отсоединённом центральном проводе и прокручивании стартером должна проскакивать чёткая синяя искра на расстоянии 5–7 мм.
Важно исключить наличие трещин на корпусе и следов пробоя на изоляторе. В условиях повышенной влажности это может приводить к утечке напряжения. Для дополнительной проверки можно использовать тестер зажигания или диагностический стенд, если он имеется в автосервисе. Эти методы позволяют провести нагрузочный тест, приближённый к реальным условиям эксплуатации.
Как определить признаки неисправности катушки зажигания
Первый признак – нестабильная работа двигателя на холостом ходу. Если мотор периодически «троит», вибрирует или обороты неустойчивы, это может указывать на неполадки в катушке. Особенно это заметно после прогрева, когда внутренние повреждения изоляции усиливаются под воздействием температуры.
Второй симптом – резкое снижение мощности. При разгоне автомобиль теряет динамику, возникают провалы в отклике на педаль газа. Это связано с тем, что одна или несколько свечей не получают достаточного напряжения для стабильного воспламенения смеси.
Третье проявление – увеличение расхода топлива. Из-за неполного сгорания топливной смеси бортовой ЭБУ корректирует подачу, что приводит к перерасходу. Такой симптом часто сопровождается ошибкой на приборной панели (если установлена система самодиагностики OBD).
Также стоит обратить внимание на затруднённый запуск двигателя, особенно в сырую или холодную погоду. Повышенная влажность может усугубить пробой внутри катушки, и искра будет слабой или вовсе отсутствовать.
Запах несгоревшего топлива из выхлопной трубы может свидетельствовать о пропусках воспламенения, вызванных нестабильной работой катушки. При этом двигатель может работать с характерным «чиханием».
Проверка катушки на наличие трещин, следов нагара, пробоев или окисления на разъёмах поможет подтвердить подозрения. Также желательно измерить сопротивление обмоток мультиметром – при значительном отклонении от нормы рекомендуется заменить компонент.
Порядок демонтажа катушки зажигания на Гольф 2
Перед началом работ необходимо обесточить систему. Для этого отключается минусовая клемма аккумулятора. Это исключает риск короткого замыкания при работе с элементами зажигания.
Доступ к катушке зажигания на Гольф 2 зависит от типа двигателя, но чаще всего она расположена на внутренней стороне крыла в районе левой чашки амортизатора или на моторном щите. Далее выполняется последовательность действий:
- Снять разъём с питающей колодки катушки (обычно два провода: «+» от замка зажигания и «–» от прерывателя или коммутатора).
- Открутить крепёжные гайки или болты, фиксирующие катушку на кронштейне. Как правило, используются гайки на 10 мм или болты с шестигранной головкой.
- Аккуратно извлечь катушку из посадочного места. Если она сидит плотно, использовать плоскую отвёртку в качестве рычага, но без чрезмерного усилия, чтобы не повредить корпус.
После демонтажа следует визуально осмотреть катушку на наличие трещин, потёков смолы или следов пробоя. Если планируется установка новой, обратное подключение выполняется в том же порядке, с обязательной проверкой надёжности контактов и крепления.

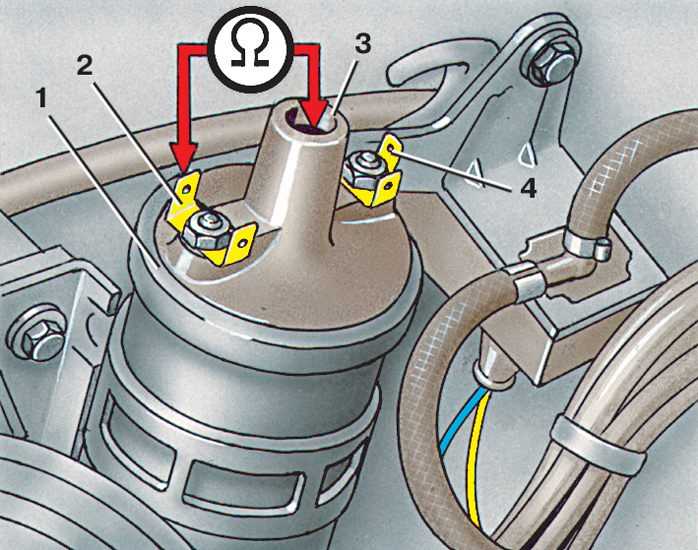

Проверка катушки мультиметром: сопротивление первичной и вторичной обмотки
Перед началом измерений убедитесь, что зажигание выключено, а катушка отсоединена от всех разъёмов. Измерения производятся на холодной катушке при температуре окружающей среды около 20 °C.
Для проверки понадобится цифровой мультиметр с функцией измерения сопротивления (режим Ω). Щупы мультиметра должны быть чистыми и плотно прилегать к контактам.
Проверка первичной обмотки:
- Подключите щупы к клеммам «15» и «1» на корпусе катушки.
- Допустимое сопротивление – от 0,5 до 1,0 Ом.
- Если показания выше 1,2 Ом или равны нулю, обмотка повреждена.
Проверка вторичной обмотки:
- Один щуп установите на клемму «1», второй – на центральный высоковольтный выход (клемма, соединяющаяся с распределителем).
- Норма – от 6 до 9 кОм в зависимости от модели катушки.
- Показания выше 10 кОм или обрыв (на дисплее «OL») указывают на неисправность.
Погрешность мультиметра допустима в пределах 5%, однако если полученные значения значительно выходят за пределы нормы, катушку следует заменить. После проверки рекомендуется очистить контакты и вернуть разъёмы на место.
Проверка искры с помощью свечи зажигания
Для определения наличия искры на катушке зажигания Гольф 2 потребуется исправная свеча и ключ для её демонтажа. Предпочтительно использовать свечу того же типа, что и установлена на двигателе.
Сначала необходимо отключить провод от одной из свечей, выкрутить её и вставить в наконечник высоковольтного провода. Затем корпус свечи плотно прижать к массе двигателя, например, к головке блока цилиндров. Контакт должен быть надежным, чтобы исключить ложные результаты.
Проверка проводится при помощи стартера: помощник поворачивает ключ зажигания в положение пуска, в то время как наблюдатель следит за зазором свечи. При исправной катушке и рабочей системе зажигания должна появляться яркая, голубовато-белая искра. Слабая, желтая или нестабильная искра указывает на возможную неисправность катушки или элементов цепи зажигания.
При отсутствии искры следует проверить надежность соединений, состояние провода, а также наличие питания на катушке при включенном зажигании. Если контакты чистые и питание присутствует, но искра не возникает, высока вероятность неисправности самой катушки зажигания.
Как отличить неисправную катушку от других причин пропусков зажигания
При подозрении на катушку, отключают центральный провод от крышки трамблёра и проверяют наличие искры на массу при проворачивании двигателя. Отсутствие стабильной искры на всех цилиндрах – признак неисправной катушки. Если искра появляется нерегулярно или слишком слабая, это также свидетельствует о её деградации.
Если же пропуски фиксируются лишь в одном цилиндре, скорее всего, причина кроется в свечах, проводах или наконечниках. В такой ситуации целесообразно переставить катушку на другой цилиндр (если система позволяет) и проверить, «переходит» ли неисправность. На Гольф 2 с распределённой системой зажигания это невозможно, поэтому проверяются вторичные цепи и компрессия.
Мультиметр позволяет точно определить сопротивление обмоток. При значительном отклонении от норм (первичная – порядка 0,5–1,5 Ом, вторичная – 6–10 кОм) катушку необходимо заменить. Резкое повышение сопротивления вторичной обмотки часто вызывает нестабильную искру на прогретом двигателе.
Дополнительно исключаются сбои в питании катушки: напряжение на клемме «15» при включённом зажигании должно быть не ниже 11 В. Если оно падает, следует проверить замок зажигания и проводку. Также важно убедиться в исправности управляющего сигнала с коммутатора – его отсутствие исключает катушку как причину неисправности.
Когда стоит заменить катушку зажигания, а не ремонтировать
Катушка зажигания на Гольф 2 выходит из строя по нескольким причинам: перегрев, внутренние короткие замыкания, механические повреждения корпуса и деградация изоляции. Если мультиметр показывает сопротивление первичной или вторичной обмотки значительно вне допустимых норм (первичная 0,7–1,2 Ом, вторичная 6–15 кОм), ремонт обычно нецелесообразен.
При видимых повреждениях корпуса, трещинах или следах ожогов, а также при наличии сильной коррозии контактов замена является единственным надежным решением. Восстановление изоляции или пайка внутренних элементов редко гарантируют стабильную работу, особенно при старых катушках.
Если после нескольких проверок и чисток катушка продолжает создавать перебои зажигания, а замена свечей и высоковольтных проводов не дает результата, лучше сразу заменить модуль. Современные аналоги обеспечивают стабильную искру и повышенную надежность без риска повторного выхода из строя.
Ремонт оправдан лишь при незначительных дефектах, например, при восстановлении контактов внешних клемм, но даже в этом случае стоит тщательно тестировать катушку под нагрузкой. При регулярных сбоях или нестабильной работе двигателя лучше не рисковать и выполнить замену.
Вопрос-ответ:
Какие признаки указывают на неисправность катушки зажигания в Гольф 2?
Если двигатель начинает работать неровно, появляются пропуски зажигания, снижение мощности или автомобиль плохо заводится, это может свидетельствовать о проблемах с катушкой. Также заметны могут быть перебои в работе двигателя на холостом ходу и повышенный расход топлива.
Как проверить сопротивление катушки зажигания мультиметром на Гольф 2?
Для проверки нужно измерить сопротивление первичной и вторичной обмоток. Первичная обмотка обычно имеет сопротивление около 0,5–1,5 Ом, вторичная — в пределах 5–15 кОм. Измерения проводятся на выводах катушки при отключенном зажигании. Если показания сильно отличаются от норм, катушку лучше заменить.
Можно ли самостоятельно снять катушку зажигания с Гольф 2 и проверить её на наличие искры?
Снять катушку достаточно просто: откручиваются крепления и отсоединяются провода. Для проверки искры подключите свечу зажигания к катушке, приложите её к металлической части двигателя и прокрутите стартер. Яркая синяя искра указывает на работоспособность катушки, а слабая или отсутствующая — на неисправность.
В каких случаях ремонт катушки зажигания менее предпочтителен, чем её замена на Гольф 2?
Если катушка имеет внутренние повреждения, трещины корпуса или признаки пробоя изоляции, восстановить её сложно и небезопасно. Также при повторяющихся сбоях лучше установить новую катушку, чтобы избежать дальнейших проблем с двигателем.
Какие ошибки в работе двигателя могут указывать на проблемы именно с катушкой зажигания, а не с другими элементами системы?
Если после проверки и замены свечей, распределителя и проводов неисправность сохраняется, а двигатель продолжает глохнуть или работает с перебоями, скорее всего, причина в катушке. Её выход из строя часто сопровождается конкретными симптомами — пропусками искры и снижением мощности, которые не устраняются заменой других компонентов.
Как проверить катушку зажигания на Volkswagen Golf 2 мультиметром?
Для проверки катушки зажигания на Golf 2 с помощью мультиметра нужно измерить сопротивление первичной и вторичной обмоток. Сначала отключите питание и снимите катушку. Для первичной обмотки измерьте сопротивление между клеммами «+» и «–» (обычно это контакты питания катушки) — значение должно быть в пределах около 0,5–1,5 Ом, но лучше свериться с технической документацией конкретной модели. Для вторичной обмотки измерьте сопротивление между выходным контактом высокого напряжения и клеммой «+» — оно обычно находится в диапазоне 5–15 кОм. Значения существенно вне этих пределов могут указывать на повреждение катушки. Кроме того, стоит проверить корпус на наличие трещин и коррозии, так как это влияет на работу устройства.
