Как проверить втягивающий на ваз 2109

Втягивающее реле стартера ВАЗ 2109 отвечает за замыкание контактов, подающих питание на стартер при запуске двигателя. При его неисправности мотор не запускается, стартер щёлкает, но не вращается. Проверку реле можно выполнить в гаражных условиях без спецоборудования, используя мультиметр, аккумулятор и отрезки провода.

Первый шаг – убедиться, что аккумулятор заряжен и контакты клемм чистые. Слабое напряжение или окисления могут имитировать неисправность реле. Далее визуально осматриваются провода, идущие к стартеру, на предмет повреждений и перегрева.

Если стартер полностью молчит, при наличии питания на управляющем контакте, втягивающее реле с высокой вероятностью вышло из строя. Разборка корпуса и визуальный осмотр якоря и контактной группы позволит подтвердить проблему. Втягивающее реле на ВАЗ 2109 выполнено разборным и поддаётся ремонту, если подгорели контакты или ослабла пружина возврата.

Где находится втягивающее реле на ВАЗ 2109 и как к нему добраться

Втягивающее реле на ВАЗ 2109 расположено непосредственно на корпусе стартера, который установлен в нижней части двигателя, со стороны коробки передач. Оно прикручено к корпусу стартера двумя болтами и представляет собой цилиндрическую деталь с выходящими из неё проводами. Конструкция классическая: втягивающее совмещено с электромагнитом, замыкающим силовые контакты пуска.

Для доступа к реле потребуется частичный демонтаж элементов под капотом. Наиболее удобный подход обеспечивается снизу автомобиля, поэтому рекомендуется установка машины на смотровую яму или подъёмник. Также возможен доступ сверху, если предварительно снять аккумулятор и воздушный фильтр, освободив пространство в районе КПП.

Порядок действий:

1. Отключить клеммы аккумулятора для исключения короткого замыкания.

2. Демонтировать воздушный фильтр и патрубки (если мешают доступу сверху).

3. Осмотреть стартер: втягивающее реле будет видно сбоку или сверху корпуса стартера.

4. Для снятия реле потребуется ключ на 13 или 10 (в зависимости от года выпуска и типа болтов крепления). Также необходимо отсоединить контактные провода, зафиксированные гайками.

Совет: при сильном загрязнении моторного отсека рекомендуется предварительно очистить место установки, чтобы избежать попадания грязи в контактную группу при демонтаже.

После проверки или замены реле установка производится в обратном порядке. Особое внимание следует уделить надежной затяжке контактов и восстановлению всех снятых элементов, включая клеммы аккумулятора.

Признаки неисправности втягивающего реле стартера

Характерный щелчок при повороте ключа зажигания, но отсутствие вращения стартера – один из первых симптомов неисправного втягивающего реле. Это означает, что реле срабатывает, но не замыкает контакты, подающие питание на электродвигатель стартера.

Иногда стартер начинает вращаться с задержкой или после нескольких попыток запуска – это указывает на подгорание или обугливание контактных площадок внутри реле. Такие отложения снижают проводимость, и ток не проходит в полном объёме.

Слабое или прерывистое вращение стартера, особенно на горячем двигателе, может свидетельствовать о том, что якорь втягивающего реле не доходит до конца хода. Причиной может быть износ втулок, слабая возвратная пружина или закисание сердечника.

Если при включении зажигания слышен частый щелчок, а стартер не крутит, возможно, реле не удерживает замкнутое положение. Это происходит при падении напряжения в цепи управления или при ослаблении контактов внутри самого реле.

Наличие запаха гари или перегрева корпуса реле после неудачных попыток запуска – признак короткого замыкания либо длительной работы под нагрузкой. В этом случае требуется немедленная проверка всей цепи и замена реле.

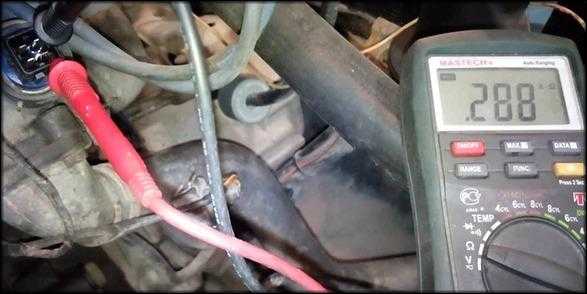

Необходимые инструменты и подготовка к проверке реле

Перед началом работ по проверке втягивающего реле стартера на ВАЗ 2109 необходимо собрать минимальный комплект инструментов и обеспечить доступ к узлу. Это позволит избежать ненужных пауз и ошибок при диагностике.

• Мультиметр с режимом измерения постоянного напряжения и сопротивления – для проверки обмоток реле и наличия питания.
• Набор гаечных ключей (на 10, 13, 17) – для демонтажа аккумуляторной клеммы и снятия стартера, если потребуется.
• Отвёртка с прямым шлицем – пригодится для отсоединения проводов от контактов реле.
• Пусковые провода или перемычка с зачищенными концами – для подачи питания напрямую на реле при проверке «в полевых условиях».
• Наждачная бумага или мелкий напильник – для зачистки клемм от окислов и нагара перед подключением.

Подготовительные действия включают отключение минусовой клеммы аккумулятора во избежание короткого замыкания. Далее следует обеспечить свободный доступ к стартеру снизу автомобиля, лучше всего – с помощью подъёмника или домкрата и надёжных упоров. Осмотрите состояние всех подключённых проводов: обрыв, повреждённая изоляция или слабый контакт могут симулировать неисправность реле.

Работы удобно проводить на остывшем двигателе. Прямой доступ к втягивающему реле затруднён, поэтому рекомендуется заранее продумать порядок действий, особенно если предполагается демонтаж стартера.

Проверка щелчка втягивающего реле при запуске

Один из первичных способов диагностики втягивающего реле – прослушивание характерного щелчка при повороте ключа в замке зажигания. Этот звук свидетельствует о том, что реле срабатывает и подаёт питание на стартер.

Для проверки необходимо открыть капот и обеспечить доступ к моторному отсеку. Помощник должен находиться в салоне и по команде повернуть ключ зажигания в положение запуска. В это время второй человек внимательно слушает звук, исходящий со стороны стартера. Щелчок должен быть чётким, однократным и синхронизированным с моментом поворота ключа.

Если щелчка нет, возможны обрыв в цепи питания, окисление контактов или механическое заедание реле. При наличии слабого или многократного щёлканья стоит проверить состояние аккумулятора – при низком напряжении реле может не втягивать якорь полностью. Также рекомендуется осмотреть клеммы на втягивающем – при слабом контакте сигнал может быть нестабильным.

В случае уверенного щелчка, но отсутствия вращения стартера, реле может быть механически повреждено или изношены контактные пластины внутри корпуса. Для дальнейшей диагностики потребуется демонтаж и прозвонка контактов с помощью мультиметра.

Как проверить подачу питания на втягивающее реле

Для проверки подачи питания на втягивающее реле стартера ВАЗ 2109 потребуется мультиметр или контрольная лампа. Работы проводятся на заглушенном двигателе и при соблюдении техники безопасности.

• Отключить минусовую клемму аккумулятора.
• Найти втягивающее реле, установленное на корпусе стартера. К реле подведены два контакта: один – от аккумулятора (толстый провод), второй – управляющий (тонкий провод от замка зажигания).
• Подключить мультиметр в режим измерения постоянного напряжения или подключить контрольную лампу между управляющим контактом реле и массой двигателя.
• Включить зажигание и кратковременно повернуть ключ в положение «Старт».

На управляющем контакте должно появиться напряжение 12 В. Если мультиметр показывает напряжение ниже 10 В или его нет вовсе – сигнал от замка зажигания не поступает, и реле не сработает.

1. При наличии питания, но отсутствии щелчка реле, вероятна его внутренняя неисправность.
2. Если питания нет, следует проверить целостность цепи от замка зажигания до реле: возможны повреждения проводки, окисления или слабые контакты в колодках.
3. Также следует убедиться, что контакт «30» реле получает постоянное питание от аккумулятора. Между этим контактом и массой должно быть стабильно 12 В при любом положении ключа.

Отсутствие питания на втягивающем реле – частая причина проблем с запуском двигателя. Выявление неисправности на этом этапе позволяет исключить неисправность самого стартера и сконцентрироваться на цепи управления.

Проверка втягивающего реле с помощью перемычки

Для проверки втягивающего реле стартера ВАЗ 2109 с помощью перемычки потребуется обычный провод с оголёнными концами длиной около 15 см. Сначала необходимо отсоединить реле от электропроводки автомобиля, чтобы избежать короткого замыкания и повреждений.

При замыкании перемычки между этими клеммами должно произойти срабатывание реле – вы услышите характерный щелчок. Если щелчок отсутствует, втягивающее реле неисправно и требует замены.

Дополнительно можно измерить напряжение на клеммах реле мультиметром во время подачи питания через перемычку. Оно должно быть близким к напряжению аккумулятора (12 В). При значительном падении напряжения причиной может быть окисление контактов или повреждение проводки.

После проверки перемычку снимают, а реле возвращают на место, тщательно подключая все провода. Проверка с помощью перемычки – быстрый способ выявить механическую работоспособность втягивающего реле без сложного оборудования.

Проверка втягивающего реле мультиметром

Для диагностики втягивающего реле мультиметром необходимо измерить сопротивление и проверить контакты на замыкание и размыкание. Начинайте с отключения аккумулятора и снятия реле со стартера.

Установите мультиметр в режим измерения сопротивления (Ом). Измерьте сопротивление обмотки втягивающего реле, подключив щупы к клеммам обмотки. Нормальное значение составляет от 0,5 до 3 Ом в зависимости от модели реле. Значение значительно выше или бесконечность указывает на обрыв обмотки.

Далее проверьте цепь управляющих контактов. Включите мультиметр в режим прозвонки (звуковое оповещение). При подаче напряжения на обмотку (через внешний источник 12 В) контакты должны замыкаться, что фиксируется звуковым сигналом мультиметра. Если звука нет, контакты заедают или повреждены.

При отсутствии или неправильных показателях замените втягивающее реле. Для точной проверки используйте стабилизированный источник питания 12 В и надежные измерительные щупы. Контактные клеммы должны быть очищены от окислов перед тестированием.

Когда требуется замена втягивающего реле на ВАЗ 2109

Замена втягивающего реле необходима при выявлении конкретных признаков его неисправности. Среди основных критериев – отсутствие характерного щелчка при попытке запуска двигателя, что указывает на отсутствие срабатывания электромагнита.

Если при подаче питания на клеммы реле наблюдается заниженное или отсутствующее напряжение на выходе, несмотря на исправность цепи и аккумулятора, это свидетельствует о внутреннем повреждении реле.

Повышенный нагрев корпуса втягивающего реле после нескольких попыток запуска, а также наличие следов плавления или деформации контактов – однозначный сигнал для замены.

Постоянные проблемы с запуском двигателя, сопровождаемые искрением в области реле или характерным запахом горелой изоляции, требуют срочного демонтажа и замены устройства.

При проверке сопротивления катушки втягивающего реле мультиметром, если значение выходит за пределы технических норм (обычно 0,5–1,5 Ом для ВАЗ 2109), восстановлению реле не подлежит и меняется на новое.

Также замена показана при механических повреждениях корпуса или креплений, что влияет на надежность контактов и правильное функционирование стартера.
